El proceso constructivo de una edificación de albañilería confinada implica la elaboración de encofrados, colocación de armaduras de hierro y vaciado de concreto para formar los cimientos, muros, columnas y vigas. Los muros de ladrillo se construyen y unen a la estructura de concreto a medida que avanza la obra, siguiendo normas de calidad y seguridad, hasta completar la edificación. Este método requiere materiales adecuados, diseño estructural efectivo y ejecuc

1. PROCESO
CONSTRUCTIVO DE
UNA EDIFICACIÓN
DE ALBAÑILERÍA
CONFINADA
GRUPO 6

2. REIDER VARGAS CABRERA
JULIO SAMUEL TELLO BOCANEGRA
CAMILA NICOLE VARGAS GÁLVEZ
MERILLY MISHELY VILLACORTA LÓPEZ
EDWIN SILVA CHUJUTALLI
ERICK IVÁN SANTOS TOCTO
1.
2.
3.
4.
5.
6.
1
INTEGRANTES

3. 2

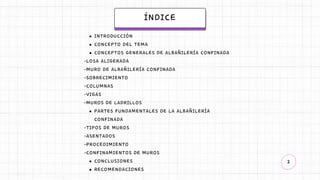

ÍNDICE
INTRODUCCIÓN
CONCEPTO DEL TEMA
CONCEPTOS GENERALES DE ALBAÑILERÍA CONFINADA
PARTES FUNDAMENTALES DE LA ALBAÑILERÍA
CONFINADA
CONCLUSIONES
RECOMENDACIONES
-LOSA ALIGERADA
-MURO DE ALBAÑILERÍA CONFINADA
-SOBRECIMIENTO
-COLUMNAS
-VIGAS
-MUROS DE LADRILLOS
-TIPOS DE MUROS
-ASENTADOS
-PROCEDIMIENTO
-CONFINAMIENTOS DE MUROS

4. 3

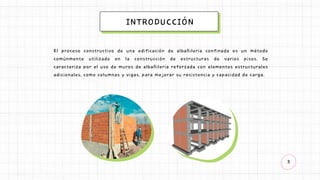

INTRODUCCIÓN
El proceso constructivo de una edificación de albañilería confinada es un método
comúnmente utilizado en la construcción de estructuras de varios pisos. Se
caracteriza por el uso de muros de albañilería reforzada con elementos estructurales
adicionales, como columnas y vigas, para mejorar su resistencia y capacidad de carga.

5. 4

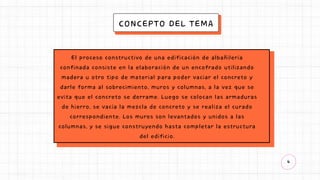

CONCEPTO DEL TEMA
El proceso constructivo de una edificación de albañilería
confinada consiste en la elaboración de un encofrado utilizando
madera u otro tipo de material para poder vaciar el concreto y
darle forma al sobrecimiento, muros y columnas, a la vez que se
evita que el concreto se derrame. Luego se colocan las armaduras
de hierro, se vacía la mezcla de concreto y se realiza el curado
correspondiente. Los muros son levantados y unidos a las
columnas, y se sigue construyendo hasta completar la estructura
del edificio.

6. 5

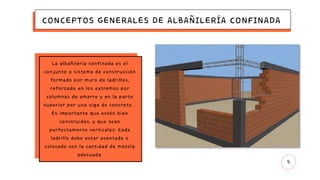

CONCEPTOS GENERALES DE ALBAÑILERÍA CONFINADA
La albañilería confinada es el
conjunto o sistema de construcción
formado por muro de ladrillos,
reforzado en los extremos por
columnas de amarre y en la parte
superior por una viga de concreto. .
Es importante que estén bien
construidos, y que sean
perfectamente verticales. Cada
ladrillo debe estar asentado o
colocado con la cantidad de mezcla
adecuada.

7. 6

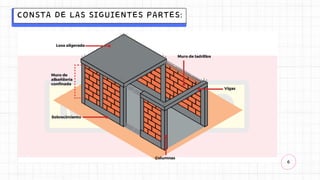

CONSTA DE LAS SIGUIENTES PARTES:

8. 7

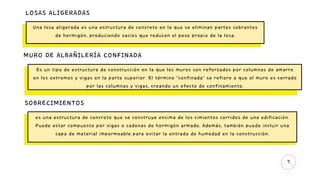

LOSAS ALIGERADAS
Una losa aligerada es una estructura de concreto en la que se eliminan partes sobrantes
de hormigón, produciendo vacíos que reducen el peso propio de la losa.
MURO DE ALBAÑILERÍA CONFINADA
Es un tipo de estructura de construcción en la que los muros son reforzados por columnas de amarre
en los extremos y vigas en la parte superior. El término "confinada" se refiere a que el muro es cerrado
por las columnas y vigas, creando un efecto de confinamiento.
SOBRECIMIENTOS
es una estructura de concreto que se construye encima de los cimientos corridos de una edificación.
Puede estar compuesto por vigas o cadenas de hormigón armado. Además, también puede incluir una
capa de material impermeable para evitar la entrada de humedad en la construcción.

9. 8

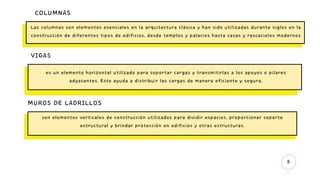

COLUMNAS
Las columnas son elementos esenciales en la arquitectura clásica y han sido utilizadas durante siglos en la
construcción de diferentes tipos de edificios, desde templos y palacios hasta casas y rascacielos modernos
VIGAS
es un elemento horizontal utilizado para soportar cargas y transmitirlas a los apoyos o pilares
adyacentes. Esto ayuda a distribuir las cargas de manera eficiente y segura.
MUROS DE LADRILLOS
son elementos verticales de construcción utilizados para dividir espacios, proporcionar soporte
estructural y brindar protección en edificios y otras estructuras.

10. 9

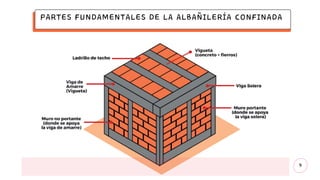

PARTES FUNDAMENTALES DE LA ALBAÑILERÍA CONFINADA

11. 10
NOMBRE
DE
LA
MARCA TIPOS DE MURO
Esta definición es exclusiva a las cargas verticales, es decir, al soporte de pesos del techo o a la losa
aligerada, las vigas, los muebles, las personas, entre otros.
MURO PORTANTE: Es el muro que recibe el peso de la estructura o el
muro donde se apoya la vigueta de concreto y la transmite al
sobrecimiento. Se reconoce porque está perpendicularmente a las
viguetas.
MURO NO PORTANTE: También conocido como “tabique”. Es el muro
que no recibe ningún peso vertical, o que no está apoyado en la
vigueta. Siempre está en sentido paralelo a las viguetas, que son los
elementos de concreto en el techo.

12. 11
NOMBRE
DE
LA
MARCA

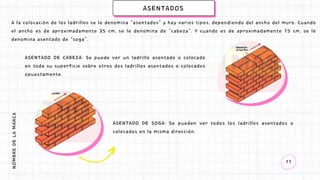

ASENTADOS
A la colocación de los ladrillos se le denomina “asentados” y hay varios tipos, dependiendo del ancho del muro. Cuando
el ancho es de aproximadamente 25 cm, se le denomina de “cabeza”. Y cuando es de aproximadamente 15 cm, se le
denomina asentado de “soga”.
ASENTADO DE CABEZA: Se puede ver un ladrillo asentado o colocado
en toda su superficie sobre otros dos ladrillos asentados o colocados
opuestamente.
ASENTADO DE SOGA: Se pueden ver todos los ladrillos asentados o
colocados en la misma dirección.

13. 12

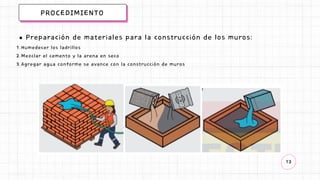

PROCEDIMIENTO
Preparación de materiales para la construcción de los muros:
Humedecer los ladrillos
Mezclar el cemento y la arena en seco
Agregar agua conforme se avance con la construcción de muros
1.
2.
3.

14. 13

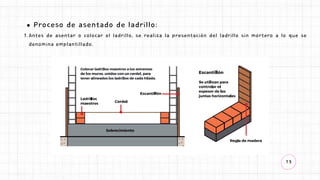

Proceso de asentado de ladrillo:
Antes de asentar o colocar el ladrillo, se realiza la presentación del ladrillo sin mortero a lo que se
denomina emplantillado.
1.

15. 14

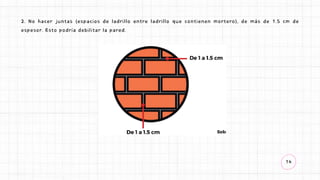

2. No hacer juntas (espacios de ladrillo entre ladrillo que contienen mortero), de más de 1.5 cm de
espesor. Esto podría debilitar la pared.

16. 15

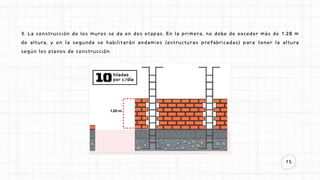

3. La construcción de los muros se da en dos etapas. En la primera, no debe de exceder más de 1.20 m
de altura, y en la segunda se habilitarán andamios (estructuras prefabricadas) para tener la altura
según los planos de construcción.

17. 16

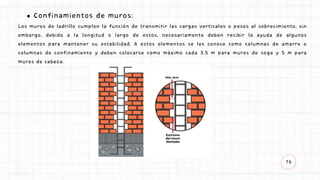

Confinamientos de muros:
Los muros de ladrillo cumplen la función de transmitir las cargas verticales o pesos al sobrecimiento, sin
embargo, debido a la longitud o largo de estos, necesariamente deben recibir la ayuda de algunos
elementos para mantener su estabilidad. A estos elementos se les conoce como columnas de amarre o
columnas de confinamiento y deben colocarse como máximo cada 3.5 m para muros de soga y 5 m para
muros de cabeza.

18. 17
DATO: Encaja las tuberías de las instalaciones eléctricas en falsas columnas llenadas con concreto,
entre muros dentados y sin acero.

19. 18

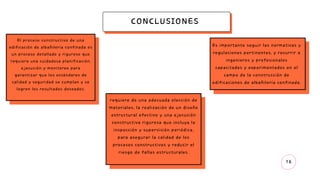

CONCLUSIONES
Lorem ipsum dolor sit amet
consectetur adipiscing elit, in
ligula tempus scelerisque
condimentum tristique faucibus,
habitant varius vel vestibulum
montes viverra.
El proceso constructivo de una
edificación de albañilería confinada es
un proceso detallado y riguroso que
requiere una cuidadosa planificación,
ejecución y monitoreo para
garantizar que los estándares de
calidad y seguridad se cumplan y se
logren los resultados deseados.
Lorem ipsum dolor sit amet
consectetur adipiscing elit, in
ligula tempus scelerisque
condimentum tristique faucibus,
habitant varius vel vestibulum
montes viverra.
requiere de una adecuada elección de
materiales, la realización de un diseño
estructural efectivo y una ejecución
constructiva rigurosa que incluya la
inspección y supervisión periódica,
para asegurar la calidad de los
procesos constructivos y reducir el
riesgo de fallas estructurales.
Es importante seguir las normativas y
regulaciones pertinentes, y recurrir a
ingenieros y profesionales
capacitados y experimentados en el
campo de la construcción de
edificaciones de albañilería confinada.

20. 19

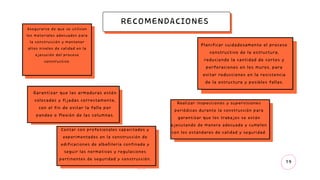

RECOMENDACIONES
Lorem ipsum dolor sit amet
consectetur adipiscing elit, in
ligula tempus scelerisque
condimentum tristique faucibus,
habitant varius vel vestibulum
montes viverra.
Asegurarse de que se utilicen
los materiales adecuados para
la construcción y mantener
altos niveles de calidad en la
ejecución del proceso
constructivo.
Garantizar que las armaduras estén
colocadas y fijadas correctamente,
con el fin de evitar la falla por
pandeo o flexión de las columnas.
Planificar cuidadosamente el proceso
constructivo de la estructura,
reduciendo la cantidad de cortes y
perforaciones en los muros, para
evitar reducciones en la resistencia
de la estructura y posibles fallas.
Realizar inspecciones y supervisiones
periódicas durante la construcción para
garantizar que los trabajos se están
ejecutando de manera adecuada y cumplen
con los estándares de calidad y seguridad.
Contar con profesionales capacitados y
experimentados en la construcción de
edificaciones de albañilería confinada y
seguir las normativas y regulaciones
pertinentes de seguridad y construcción.
