1. PRACTICA 3 LABORATORIO
DADO EL SIGUIENTE CIRCUITO
1) Valores de voltaje y corriente en la carga
Ic= Vc/Pc
Ic= 12/3
Ic= 4A
Corriente en la base:
Ib= Ic/β β=29
Ib=4/29
Ib=138ma
R1= (12v-0.7v)/138mA
R1= 81.88 Ω
Se aproxima a 100 Ω

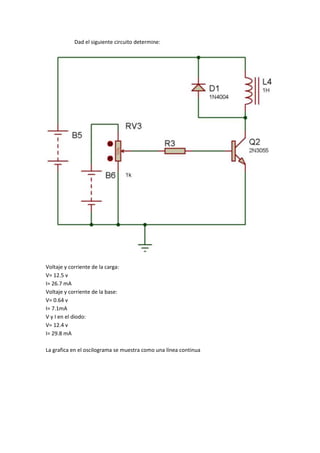

2. Dad el siguiente circuito determine:
Voltaje y corriente de la carga:
V= 12.5 v
I= 26.7 mA
Voltaje y corriente de la base:
V= 0.64 v
I= 7.1mA
V y I en el diodo:
V= 12.4 v
I= 29.8 mA
La grafica en el oscilograma se muestra como una línea continua

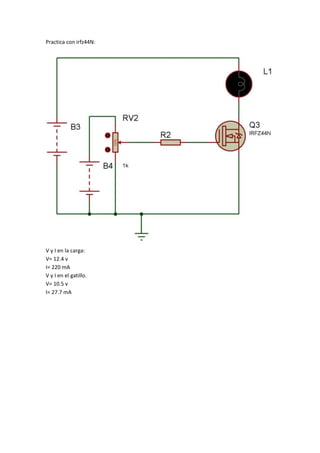

3. Practica con irfz44N:
V y I en la carga:
V= 12.4 v
I= 220 mA
V y I en el gatillo.
V= 10.5 v
I= 27.7 mA
