1. Resolución de circuitos resistivos en corriente continua – Ejercicios Pspice 2 Francesc Pérez Fdez
q En el siguiente circuito:
Ø Halle la resistencia equivalente vista desde la fuente de voltaje
R24 = R2 + R4 = 7kΩ
R324 =
R3·R24
R3+ R24
= 2.1kΩ
Req = R1324 = R1+ R324 = 3.1kΩ

2. Resolución de circuitos resistivos en corriente continua – Ejercicios Pspice 2 Francesc Pérez Fdez
q En el siguiente circuito:
Ø Halle la corriente que sale de la fuente de alimentación
Ø Halle las corrientes y voltajes consumidos en cada resistencia
Ig =
10V
3.1kΩ
= 3.22mA
Vr1= Ig·R1= 3.22mA·1kΩ = 3.22V
Vr3=Vg−Vr1=10V −3.22V = 6.78V
Ir3=
Vr3
R3
=
6.78V
3kΩ
= 2.26mA
Ir2 = Ir4 = Ig− Ir3= 3.22mA − 2.26mA = 0.96mA
Vr2 = Ir2·R2 = 0.96mA·2kΩ =1.92V
Vr4 = Ir4·R4 = 0.96mA·5kΩ = 4.8V

3. Resolución de circuitos resistivos en corriente continua – Ejercicios Pspice 2 Francesc Pérez Fdez
q En el siguiente circuito:
Ø Halle la resistencia equivalente vista desde cada fuente de alimentación
R1110=
R11·R12
R11+R12
=0.5kΩ
R121110= R12+R1112=1.5kΩ
R14121110=
R14·R121110
R14+R121110
=0.6kΩ
Req= R1314121110= R13+R14121110=1.6kΩ

4. Resolución de circuitos resistivos en corriente continua – Ejercicios Pspice 2 Francesc Pérez Fdez
q En el siguiente circuito:
Ø Halle la resistencia equivalente vista desde cada fuente de alimentación
Ø Halle las corrientes y voltajes consumidos en cada resistencia.
R1819 =
R18·R19
R18+ R19
= 0.5kΩ
R171819 = R17+ R1819 =1.5kΩ
R16171819 =
R16·R171819
R16+ R171819
= 0.6kΩ
R1516171819 = R15+ R16171819 =1.6kΩ
I13 =
Vg
Req
=
10V
1.6kΩ
= 6.25mA
V13 = I13·R13 = 6.25V
I14 =
V14
R14
=
Vg −V13
R14
=
3.75V
1kΩ
= 3.75mA
I12 = Ig − I14 = 6.25mA − 3.75mA = 2.5mA
V12 = I12·R12 = 2.5V
V11 = V10 = V14 −V12 = 3.75V − 2.5V =1.25V
I11 = I10 =
V11
R11
=
V10
R10
=
1.25V
1kΩ
=1.25mA

5. Resolución de circuitos resistivos en corriente continua – Ejercicios Pspice 2 Francesc Pérez Fdez
q En el siguiente circuito:
Ø Halle las corrientes y voltajes consumidos en cada resistencia.
I15 =
Vg
Req
=
5V
1.6kΩ
= 3.125mA
V15 = I15·R15 = 3.125V
I16 =
V16
R16
=
Vg −V15
R16
=
1.875V
1kΩ
=1.875mA
I17 = I15− I16 =1.25mA
V17 = I17·R17 =1.25V
V18 = V19 = V16 −V17 = 625mV
I18 = I19 =
V18
R18
=
V19
R19
=
625mV
1kΩ
= 625µA

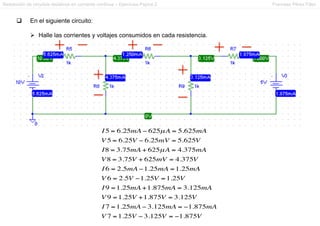

6. Resolución de circuitos resistivos en corriente continua – Ejercicios Pspice 2 Francesc Pérez Fdez
q En el siguiente circuito:
Ø Halle las corrientes y voltajes consumidos en cada resistencia.
I5 = 6.25mA − 625µA = 5.625mA
V 5 = 6.25V − 6.25mV = 5.625V
I8 = 3.75mA + 625µA = 4.375mA
V8 = 3.75V + 625mV = 4.375V
I6 = 2.5mA −1.25mA =1.25mA
V 6 = 2.5V −1.25V =1.25V
I9 =1.25mA +1.875mA = 3.125mA
V 9 =1.25V +1.875V = 3.125V
I 7 =1.25mA − 3.125mA = −1.875mA
V 7 =1.25V − 3.125V = −1.875V
