1. ¨Electronica Analógica¨
Práctica N° 4:
Transistor
1.- OBJETIVOS DE LA PRÁCTICA:
2.- PARTE TEÓRICA:
2.1.- Transistor. Definición:
Componente electrónico de 3 terminales que se utiliza para controlar el flujo de
electrones. Al controlar la corriente electrónica se pueden obtener aplicaciones útiles, como
ampliación, detección y oscilación.
El transistor se construye con materiales semiconductores de germanio y silicio
formando así tres regiones semiconductoras en forma alternada las cuales se configuran en
dos tipos (ver figuras 4.1 y 4.1):
Colector
P N P
Emisor
Base
Figura N° 4.1: Representaciones esquemáticas del Transistor tipo PNP
Colector
N P N
Emisor
Base
Figura N° 4.2: Representaciones esquemáticas del Transistor tipo NPN

2. 2.2.1. Conexión de Transistores:
El colector y la base requieren de la misma polaridad con respecto al emisor.
El emisor se polariza directamente y el colector con polarización inversa.
2.2.1.1. Circuito Base Común (ver Figura 4.3):
- La base se emplea como referencia común.
- El emisor y colector se emplean como conexiones de entrada y de salida.
- La señal de la entrada es Ve (generador de c.a.).
- El voltaje de salida se representa o se desarrolla a través de una resistencia de carga
(componente a la salida)
- Tiene una resistencia de entrada baja. Emisor-base debido a que el emisor esta
polarizado directamente.
- Tiene una resistencia de salida alta colector-base debido a que el colector esta
polarizado inversamente.
- Ic ≤Ie ; Vc >Ve (Amplifica el voltaje)
- Rs>>Re Re≈30Ω y Rs = 1MΩ
- Ps> Pe (Amplifica potencia)
- En fase señal de entrada y señal de salida.

3. Figura N° 4.3: Conexión del transistor NPN y PNP en configuración Base Común
2.2.1.2. Circuito Emisor Común (ver Figura 4.4):
- El emisor se emplea como referencia común.
- La base y el colector se emplean como conexiones de entrada y salida.
- El emisor se polariza directamente.
- El colector se polariza inversamente.
- La base se polariza directamente.
- Ie= Ic + IB ; donde Ic >> IB ( AMPLIFICA VOLTAJE Y CORRIENTE)
- Ps >> Pe. (Amplificador de potencia)
- Un transistor típico de baja potencia podrá obtener una resistencia de entrada de
1000 y 2000 Ω y una resistencia de salida de 50000 Ω a 60000 Ω
- Hay inversión de fase de la señal de salida con respecto a la entrada.

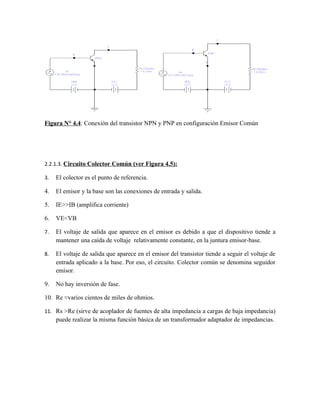

4. Figura N° 4.4: Conexión del transistor NPN y PNP en configuración Emisor Común
2.2.1.3. Circuito Colector Común (ver Figura 4.5):
3. El colector es el punto de referencia.
4. El emisor y la base son las conexiones de entrada y salida.
5. IE>>IB (amplifica corriente)
6. VE<VB
7. El voltaje de salida que aparece en el emisor es debido a que el dispositivo tiende a
mantener una caída de voltaje relativamente constante, en la juntura emisor-base.
8. El voltaje de salida que aparece en el emisor del transistor tiende a seguir el voltaje de
entrada aplicado a la base. Por eso, el circuito. Colector común se denomina seguidor
emisor.
9. No hay inversión de fase.
10. Re ≈varios cientos de miles de ohmios.
11. Rs >Re (sirve de acoplador de fuentes de alta impedancia a cargas de baja impedancia)
puede realizar la misma función básica de un transformador adaptador de impedancias.

5. Figura N° 4.5: Conexión del transistor NPN y PNP en configuración Colector Común
Tabla N° 1: Características de las tres conexiones con transistores:
Característica Base Común Emisor Común Colector Común
Ganancia de Menos de 1 30 -100 30 - 100
Corriente
Ganancia de Voltaje 500 - 800 300 - 600 Menos de 1
Impedancia de 50 – 200 Ω 500 Ω - 1 KΩ 20 – 100 KΩ
Entrada
Impedancia de 300 KΩ 50 KΩ 500 Ω
Salida
Fase de entrada vs En Fase 180° fuera de fase En Fase
Salida
Parte practica
Experiencia № 1
3.1-. Identificación y prueba de transistores
3.1.1.- Materiales necesarios:
1 MULTIMETRO

6. 1 Transistor 123 AP (NPN pequeño)
1 Transistor de potencia 2N176 ( PNP grande )
Información básica:
Cuando se mide la resistencia del diodo semiconductor, encontró que la resistencia era
alta en una dirección y baja en la otra. Ahora que mida los transistores, encontrara las
mismas características ya que el transistor está compuesto por la unión de 2 diodos.
Con el multímetro podrá probar o identificar los diversos tipos de transistores, ya sea
PNP o NPN y también podrá localizar si hay transistores defectuosos, midiendo la
resistencia entre sus terminales o elementos.
3.1.2.- Desarrollo:
1 Identifique las terminales del transistor NPN 123AP en el manual de
componentes electrónicos ECG (Cual es su base, emisor y colector). Y
dibújelo.
2 Ajuste el milímetro a la escala de ohmios y aplique la punta de prueba
negativa en la base del transistor. Tome nota de la lectura.
3 Aplique la punta de prueba positiva primero en el emisor y luego en el
colector. Anote las medidas realizadas.
4 Invierta las puntas y realice los pasos 2 y 3
5 Aplique la punta de prueba negativa en el emisor y la punta de prueba positiva
en el colector. La resistencia entre emisor y colector es:
6 Invierta las puntas y realice el paso 5. Tabule todos resultados obtenidos.
7 Realice las mismas pruebas con un transistor PNP de potencia (2N176). Y
tabule los resultados.
8 Resuma sus conclusiones para la prueba de transistores.
9 Como será la prueba en transistores PNP. Explique.

7. Experiencia № 2
3.2.- Medición de corriente del transistor. Transistor como interruptor:
3.2.1.- Materiales necesarios
1 Proto board.
1 Milímetro.
1 Transistor 123 AP (NPN).
1 Transistor de potencia (2N3055 NPN). Conector tipo caimán.
1 Lámpara.
1 Fuente 12 volt Ω.
1 resistor 60 - 80 Ω.
1 resistor 670 - 690Ω.
1 resistor 2.6 – 2.8 kΩ.
1 resistor de 26 – 28 KΩ
3.2.2.- Información básica:
Un transistor es un dispositivo capaz de controlar la corriente de entrada y obtener
corrientes mayores a la salida.
3.2.3.- Pasos a realizar: Construirá circuitos básicos para medir corrientes, luego variara
la polarización física y se utilizara un bombillo o lámpara para observar los cambios de
corriente a la salida.
3.2.4.- Desarrollo:
.- Construya o monte el siguiente circuito (ver figura 4.6)

8. Figura N° 4.6: Conexión del transistor NPN sin conectar el colector
.- Seleccione la escala del multímetro para medir corriente D.C. Mida la corriente de
base ¿cómo es la resistencia del circuito de entrada?
.- Monte el siguiente circuito.(ver Figura N| 4.7) Explique.
Figura N° 4.7: Conexión del transistor NPN polarizando entrada y salida.
.- Mida la corriente en el colector del transistor.
.- Construya el siguiente circuito (Figura N° 4.8) con el transistor de potencia
(2N3055) NPN.

9. Figura N° 4.8: Conexión del transistor NPN polarizando solo la salida.
.- Observe el foco. ¿el foco enciende o no?
.- ¿Cómo es la resistencia del cto de salida? Explique.
.- Complete el circuito del transistor agregando en el circuito base al circuito de
colector (ver Figura N° 4.9).
Figura N° 4.9: Conexión del transistor NPN actuando como sw.
.- Observe el foco y el valor de corriente y voltaje. Como es la luz del foco; tenue,
brillante o muy brillante?
.- Varie la fuente de voltaje a 3 volt y responda las preguntas anteriores. Luego varié a
4,5 v, a 6 volt hasta que la luz del foco sea muy brillante. Realice una tabla de datos con los
resultados obtenidos y saque conclusiones. Calcule la ganancia de corriente del transistor,
Nota: La proporción de corriente en el colector depende de la ganancia de corriente del
transistor (averiguar en el manual del ECG dicho valor).
Ic = ϐxIb ; Ic= corriente colector

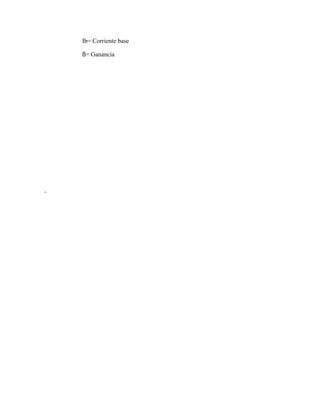

10. Ib= Corriente base
ϐ= Ganancia
