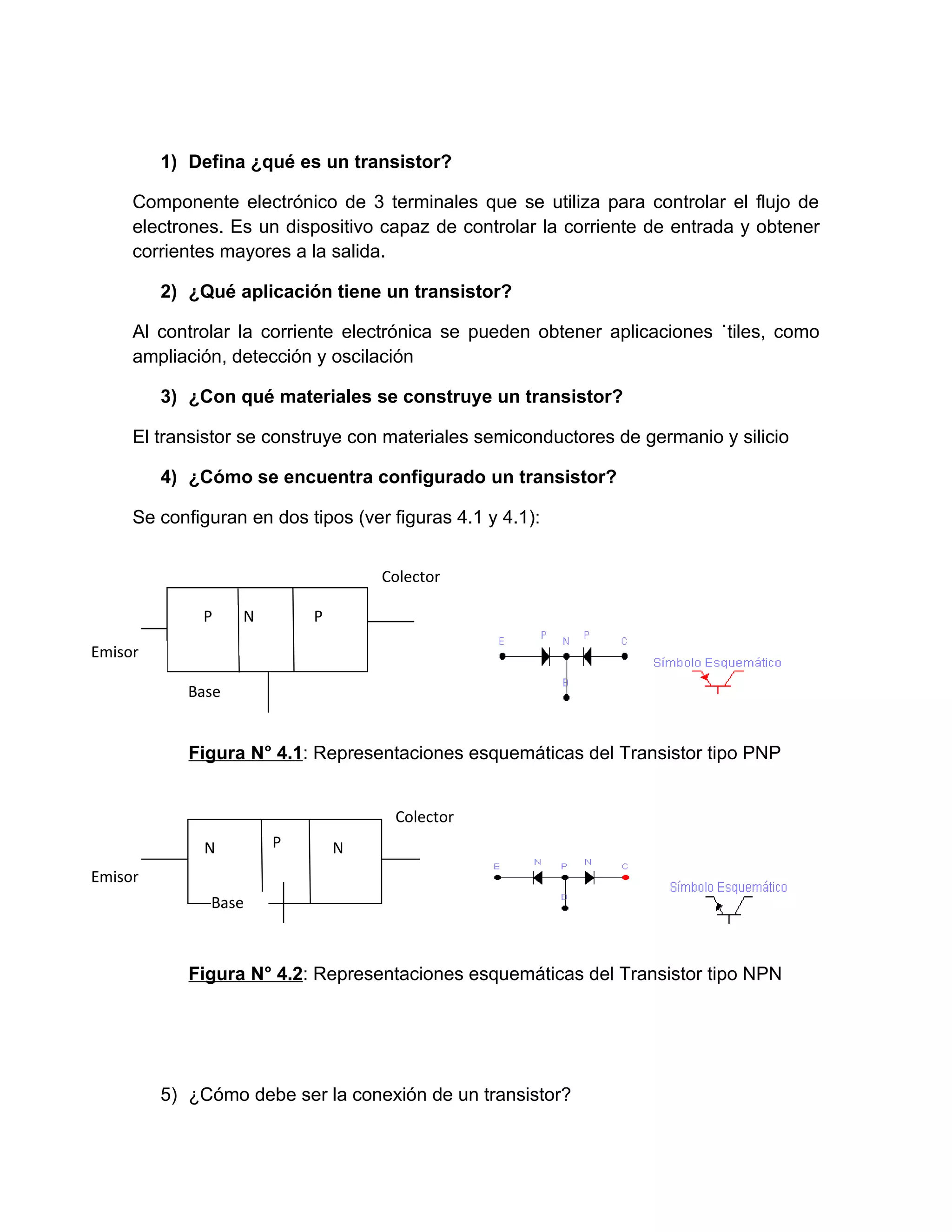

1. 1) Defina ¿qué es un transistor?
Componente electrónico de 3 terminales que se utiliza para controlar el flujo de
electrones. Es un dispositivo capaz de controlar la corriente de entrada y obtener
corrientes mayores a la salida.
2) ¿Qué aplicación tiene un transistor?
Al controlar la corriente electrónica se pueden obtener aplicaciones útiles, como
ampliación, detección y oscilación
3) ¿Con qué materiales se construye un transistor?
El transistor se construye con materiales semiconductores de germanio y silicio
4) ¿Cómo se encuentra configurado un transistor?
Se configuran en dos tipos (ver figuras 4.1 y 4.1):
Colector
P N P
Emisor
Base
Figura N° 4.1: Representaciones esquemáticas del Transistor tipo PNP
Colector
N P N
Emisor
Base
Figura N° 4.2: Representaciones esquemáticas del Transistor tipo NPN
5) ¿Cómo debe ser la conexión de un transistor?

2. El colector y la base requieren de la misma polaridad con respecto al emisor.
El emisor se polariza directamente y el colector con polarización inversa.

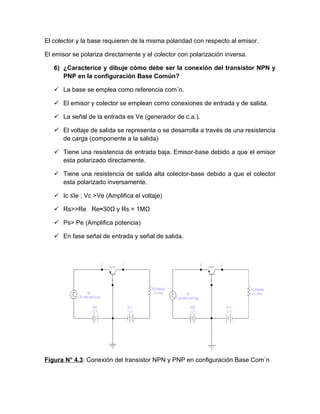

6) ¿Caracterice y dibuje cómo debe ser la conexión del transistor NPN y
PNP en la configuración Base Común?
 La base se emplea como referencia común.
 El emisor y colector se emplean como conexiones de entrada y de salida.
 La señal de la entrada es Ve (generador de c.a.).
 El voltaje de salida se representa o se desarrolla a través de una resistencia
de carga (componente a la salida)
 Tiene una resistencia de entrada baja. Emisor-base debido a que el emisor
esta polarizado directamente.
 Tiene una resistencia de salida alta colector-base debido a que el colector
esta polarizado inversamente.
 Ic ≤Ie ; Vc >Ve (Amplifica el voltaje)
 Rs>>Re Re≈30Ω y Rs = 1MΩ
 Ps> Pe (Amplifica potencia)
 En fase señal de entrada y señal de salida.
Figura N° 4.3: Conexión del transistor NPN y PNP en configuración Base Común

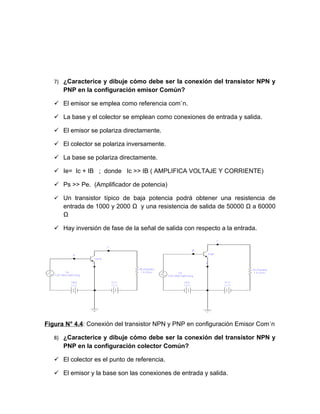

3. 7) ¿Caracterice y dibuje cómo debe ser la conexión del transistor NPN y
PNP en la configuración emisor Común?
 El emisor se emplea como referencia común.
 La base y el colector se emplean como conexiones de entrada y salida.
 El emisor se polariza directamente.
 El colector se polariza inversamente.
 La base se polariza directamente.
 Ie= Ic + IB ; donde Ic >> IB ( AMPLIFICA VOLTAJE Y CORRIENTE)
 Ps >> Pe. (Amplificador de potencia)
 Un transistor típico de baja potencia podrá obtener una resistencia de
entrada de 1000 y 2000 Ω y una resistencia de salida de 50000 Ω a 60000
Ω
 Hay inversión de fase de la señal de salida con respecto a la entrada.
Figura N° 4.4: Conexión del transistor NPN y PNP en configuración Emisor Común
8) ¿Caracterice y dibuje cómo debe ser la conexión del transistor NPN y
PNP en la configuración colector Común?
 El colector es el punto de referencia.
 El emisor y la base son las conexiones de entrada y salida.

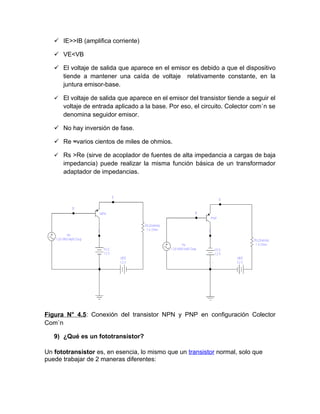

4.  IE>>IB (amplifica corriente)
 VE<VB
 El voltaje de salida que aparece en el emisor es debido a que el dispositivo
tiende a mantener una caída de voltaje relativamente constante, en la
juntura emisor-base.
 El voltaje de salida que aparece en el emisor del transistor tiende a seguir el
voltaje de entrada aplicado a la base. Por eso, el circuito. Colector común se
denomina seguidor emisor.
 No hay inversión de fase.
 Re ≈varios cientos de miles de ohmios.
 Rs >Re (sirve de acoplador de fuentes de alta impedancia a cargas de baja
impedancia) puede realizar la misma función básica de un transformador
adaptador de impedancias.
Figura N° 4.5: Conexión del transistor NPN y PNP en configuración Colector
Común
9) ¿Qué es un fototransistor?
Un fototransistor es, en esencia, lo mismo que un transistor normal, solo que
puede trabajar de 2 maneras diferentes:

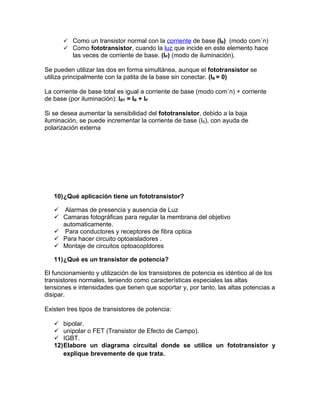

5.  Como un transistor normal con la corriente de base (IB) (modo común)
 Como fototransistor, cuando la luz que incide en este elemento hace
las veces de corriente de base. (IP) (modo de iluminación).
Se pueden utilizar las dos en forma simultánea, aunque el fototransistor se
utiliza principalmente con la patita de la base sin conectar. (IB = 0)
La corriente de base total es igual a corriente de base (modo común) + corriente
de base (por iluminación): IBT = IB + IP
Si se desea aumentar la sensibilidad del fototransistor, debido a la baja
iluminación, se puede incrementar la corriente de base (IB), con ayuda de
polarización externa
10)¿Qué aplicación tiene un fototransistor?
 Alarmas de presencia y ausencia de Luz
 Camaras fotográficas para regular la membrana del objetivo
automaticamente.
 Para conductores y receptores de fibra optica
 Para hacer circuito optoaisladores .
 Montaje de circuitos optoacopldores
11)¿Qué es un transistor de potencia?
El funcionamiento y utilización de los transistores de potencia es idéntico al de los
transistores normales, teniendo como características especiales las altas
tensiones e intensidades que tienen que soportar y, por tanto, las altas potencias a
disipar.
Existen tres tipos de transistores de potencia:
 bipolar.
 unipolar o FET (Transistor de Efecto de Campo).
 IGBT.
12)Elabore un diagrama circuital donde se utilice un fototransistor y
explique brevemente de que trata.

6. Es un detector muy sensible a la luz el cual energiza la carga cuando la luz
no irradia al fototransistor esto es que cuando la luz da al fototransistor el
capacitor no se puede cargar porque la corriente pasa por el fototransistor y
en la carga no hay corriente. Cuando la luz no da al fototransistor este se
apaga permitiendo que el capacitor se cargue y el resto del circuito funciona
como un oscilador de relajación llegando corriente a la carga.
