3. Ejercicios de Diseño
Los ejercicios de diseño permiten plasmar de manera algebraica la función que
deseamos representar para que cumpla con la acción deseada, para ello debemos
comprobar y desarrollar una serie de pasos.
Procedimiento:
1.-Identificar el numero de variables.
2.-Construir la Tabla de la Verdad. (Elementos Binarios, es decir 0 y 1)
3.- Identifica las salidas obtenidas en la Tabla.
4.- Comprueba las salidas que cumplen con la condición del planteamiento. Recuerda
que cada ejercicios tendrá condiciones distintas, las cuales pueden ser implícitas o
explicitas.
5.-Las salidas que cumplan con la condición del planteamiento deberás sumarlas para
que formen la ecuación.
6.-La ecuación obtenida en el paso anterior deberás simplificarla utilizando el Algebra
de Boole.
7.-La resultante de la simplificación es la que debes representar en el circuito digital.

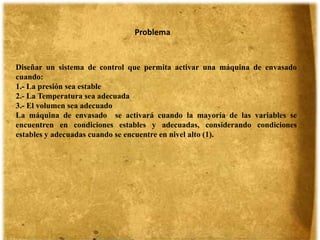

4. Diseñar un sistema de control que permita activar una máquina de envasado
cuando:
1.- La presión sea estable
2.- La Temperatura sea adecuada
3.- El volumen sea adecuado
La máquina de envasado se activará cuando la mayoría de las variables se
encuentren en condiciones estables y adecuadas, considerando condiciones
estables y adecuadas cuando se encuentre en nivel alto (1).
Problema

5. Presión (P) Temperatura (T) Volumen (V) Salida
1 1 1 PTV
1 1 0 PTV´
1 0 1 PT´ V
1 0 0 P T´ V´
0 1 1 P´ TV
0 1 0 P´ T V´
0 0 1 P´ T´ V
0 0 0 P´ T´ V´
Una vez identificadas las variables, que en este caso están de manera
explicitas, es decir, expuestas en el enunciado se procede a realizar la
tabla e identificar las salidas de acuerdo a la condición del enunciado.
Nota: Las que tiene el símbolo check son las que cumplen la
condición del enunciado.

6. La expresión de la salida o ecuación obtenida sería :
S= PTV+ PTV´+ PT´ V+ P´ TV
Ahora se procede a simplificar aplicándo el Algebra de Boole:
S= PTV+ PTV´+ PT´ V+ P´ TV
S= PT (V+V´ )+ PT´ V+P´ TV Axioma
S= PT + PT´ V + P´ TV
S= P(T + T´ V) + P´ TV Factor Común
S= P ( T + V ) + P´TV Absorción
S= PT +PV + P´TV Distributiva
S= PT+ V (P + P´T) Factor Común
S= PT + VP + V T Abasorción/Distributiva
Ahora se procede a representar gráficamente el resultado obtenido la
simplificación.

7. P T V
S
Representación del Circuito Lógico o Digital

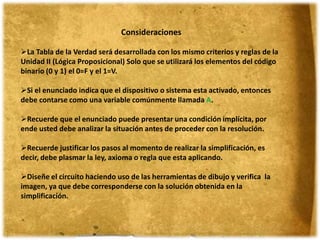

8. Consideraciones
La Tabla de la Verdad será desarrollada con los mismo criterios y reglas de la
Unidad II (Lógica Proposicional) Solo que se utilizará los elementos del código
binario (0 y 1) el 0=F y el 1=V.
Si el enunciado indica que el dispositivo o sistema esta activado, entonces
debe contarse como una variable comúnmente llamada A.
Recuerde que el enunciado puede presentar una condición implícita, por
ende usted debe analizar la situación antes de proceder con la resolución.
Recuerde justificar los pasos al momento de realizar la simplificación, es
decir, debe plasmar la ley, axioma o regla que esta aplicando.
Diseñe el circuito haciendo uso de las herramientas de dibujo y verifica la
imagen, ya que debe corresponderse con la solución obtenida en la
simplificación.
