La telefonía móvil está formada por una red de comunicaciones y terminales móviles. Existen varios sistemas como GSM, UMTS y LTE que permiten realizar llamadas y acceder a Internet de forma móvil. Estos sistemas usan diferentes bandas de frecuencias y tecnologías como GPRS, WAP y HSPA para proporcionar servicios de voz y datos a los usuarios.

1. Alumno: Julio Núñez Navarro
2ºEEC
Microinformática

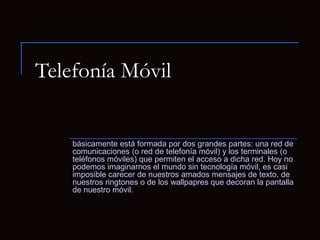

2. Telefonía Móvil
básicamente está formada por dos grandes partes: una red de
comunicaciones (o red de telefonía móvil) y los terminales (o
teléfonos móviles) que permiten el acceso a dicha red. Hoy no
podemos imaginarnos el mundo sin tecnología móvil, es casi
imposible carecer de nuestros amados mensajes de texto, de
nuestros ringtones o de los wallpapres que decoran la pantalla
de nuestro móvil.

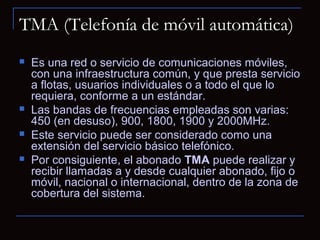

3. TMA (Telefonía de móvil automática)
 Es una red o servicio de comunicaciones móviles,
con una infraestructura común, y que presta servicio
a flotas, usuarios individuales o a todo el que lo
requiera, conforme a un estándar.
 Las bandas de frecuencias empleadas son varias:
450 (en desuso), 900, 1800, 1900 y 2000MHz.
 Este servicio puede ser considerado como una
extensión del servicio básico telefónico.
 Por consiguiente, el abonado TMA puede realizar y
recibir llamadas a y desde cualquier abonado, fijo o
móvil, nacional o internacional, dentro de la zona de
cobertura del sistema.

4. Sistema Celular
 Un sistema celular se forma al
dividir el territorio en células,
atendido por una estación de radio
que restringe su zona de cobertura
a la misma.
 Se usa una estructura hexagonal
porque en el retículo que se forma,
la relación entre el perímetro y la
superficie es mínima, lo que
disminuye el nº de handovers que
se producen en los
desplazamientos.
 Por otra parte, se ha considerado
que la relación óptima es que las
antenas emitan con un haz
concentrado en un sector de 60º,
siendo necesarias 6 antenas por
estación base, que viene a cubrir
una célula.

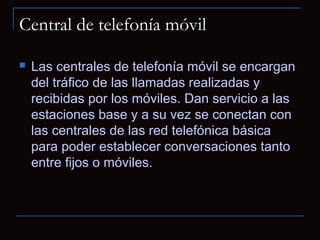

5. Central de telefonía móvil
 Las centrales de telefonía móvil se encargan
del tráfico de las llamadas realizadas y
recibidas por los móviles. Dan servicio a las
estaciones base y a su vez se conectan con
las centrales de las red telefónica básica
para poder establecer conversaciones tanto
entre fijos o móviles.

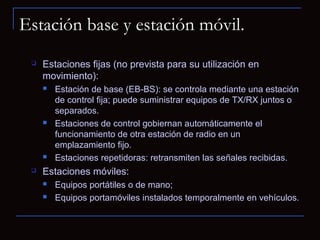

6. Estación base y estación móvil.
 Estaciones fijas (no prevista para su utilización en
movimiento):
 Estación de base (EB-BS): se controla mediante una estación
de control fija; puede suministrar equipos de TX/RX juntos o
separados.
 Estaciones de control gobiernan automáticamente el
funcionamiento de otra estación de radio en un
emplazamiento fijo.
 Estaciones repetidoras: retransmiten las señales recibidas.
 Estaciones móviles:
 Equipos portátiles o de mano;
 Equipos portamóviles instalados temporalmente en vehículos.

7. Banda de frecuencias (I)

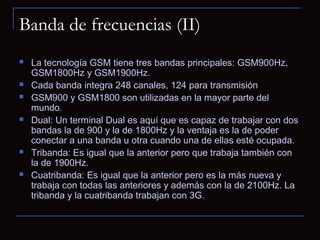

8. Banda de frecuencias (II)
 La tecnología GSM tiene tres bandas principales: GSM900Hz,
GSM1800Hz y GSM1900Hz.
 Cada banda integra 248 canales, 124 para transmisión
 GSM900 y GSM1800 son utilizadas en la mayor parte del
mundo.
 Dual: Un terminal Dual es aquí que es capaz de trabajar con dos
bandas la de 900 y la de 1800Hz y la ventaja es la de poder
conectar a una banda u otra cuando una de ellas esté ocupada.
 Tribanda: Es igual que la anterior pero que trabaja también con
la de 1900Hz.
 Cuatribanda: Es igual que la anterior pero es la más nueva y
trabaja con todas las anteriores y además con la de 2100Hz. La
tribanda y la cuatribanda trabajan con 3G.

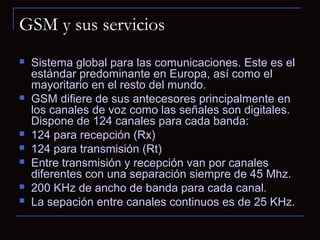

9. GSM y sus servicios
 Sistema global para las comunicaciones. Este es el
estándar predominante en Europa, así como el
mayoritario en el resto del mundo.
 GSM difiere de sus antecesores principalmente en
los canales de voz como las señales son digitales.
Dispone de 124 canales para cada banda:
 124 para recepción (Rx)
 124 para transmisión (Rt)
 Entre transmisión y recepción van por canales
diferentes con una separación siempre de 45 Mhz.
 200 KHz de ancho de banda para cada canal.
 La sepación entre canales continuos es de 25 KHz.

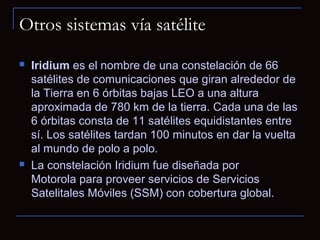

10. Otros sistemas vía satélite
 Iridium es el nombre de una constelación de 66
satélites de comunicaciones que giran alrededor de
la Tierra en 6 órbitas bajas LEO a una altura
aproximada de 780 km de la tierra. Cada una de las
6 órbitas consta de 11 satélites equidistantes entre
sí. Los satélites tardan 100 minutos en dar la vuelta
al mundo de polo a polo.
 La constelación Iridium fue diseñada por
Motorola para proveer servicios de Servicios
Satelitales Móviles (SSM) con cobertura global.

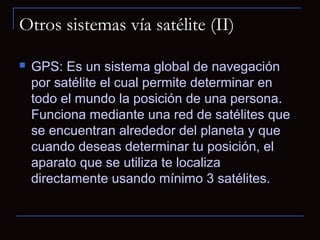

11. Otros sistemas vía satélite (II)
 GPS: Es un sistema global de navegación
por satélite el cual permite determinar en
todo el mundo la posición de una persona.
Funciona mediante una red de satélites que
se encuentran alrededor del planeta y que
cuando deseas determinar tu posición, el
aparato que se utiliza te localiza
directamente usando mínimo 3 satélites.

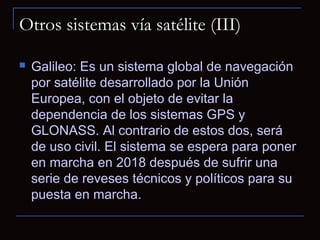

12. Otros sistemas vía satélite (III)
 Galileo: Es un sistema global de navegación
por satélite desarrollado por la Unión
Europea, con el objeto de evitar la
dependencia de los sistemas GPS y
GLONASS. Al contrario de estos dos, será
de uso civil. El sistema se espera para poner
en marcha en 2018 después de sufrir una
serie de reveses técnicos y políticos para su
puesta en marcha.

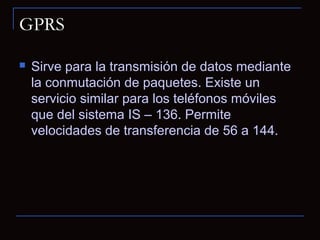

13. GPRS
 Sirve para la transmisión de datos mediante
la conmutación de paquetes. Existe un
servicio similar para los teléfonos móviles
que del sistema IS – 136. Permite
velocidades de transferencia de 56 a 144.

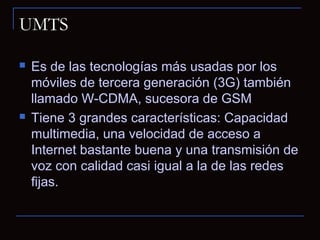

14. UMTS
 Es de las tecnologías más usadas por los
móviles de tercera generación (3G) también
llamado W-CDMA, sucesora de GSM
 Tiene 3 grandes características: Capacidad
multimedia, una velocidad de acceso a
Internet bastante buena y una transmisión de
voz con calidad casi igual a la de las redes
fijas.

15. WAP/LDMS/LTE
 WAP: (Wireless Application Protocol) Hace posible el acceso al
correo electrónico y a páginas web de tecto a través de la
telefonía móvil
 LDMS: (Sistema de Distribución Local Multipunto) Es una
tecnología que permite un despliegue de servicios fijos de voz,
acceso a internet, comunicación de datos en redes privadas y
vídeo bajo demanda.
 LTE: La 4G está basada completamente en el protocolo IP,
siendo un sistema de sistemas y una red de redes, que se
alcanza gracias a la convergencia entre las redes de cables e
inalámbricas. Mayores de 100Mbit/s en movimiento y 1Gbit/s en
reposo.

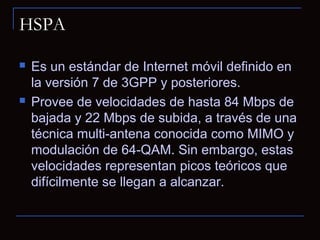

16. HSPA
 Es un estándar de Internet móvil definido en
la versión 7 de 3GPP y posteriores.
 Provee de velocidades de hasta 84 Mbps de
bajada y 22 Mbps de subida, a través de una
técnica multi-antena conocida como MIMO y
modulación de 64-QAM. Sin embargo, estas
velocidades representan picos teóricos que
difícilmente se llegan a alcanzar.
