1. ESTUDIO Y CONTROL
DE FANGOS ACTIVOS
LABORCAN SL – A.R.

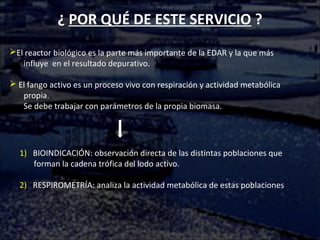

2. ¿ POR QUÉ DE ESTE SERVICIO ?
El reactor biológico es la parte más importante de la EDAR y la que más
influye en el resultado depurativo.
 El fango activo es un proceso vivo con respiración y actividad metabólica
propia.
Se debe trabajar con parámetros de la propia biomasa.
1) BIOINDICACIÓN: observación directa de las distintas poblaciones que
forman la cadena trófica del lodo activo.
2) RESPIROMETRÍA: analiza la actividad metabólica de estas poblaciones

3. ¿ POR QUÉ INTERESA ?
Optimizar parámetros operativos
Diagnóstico de toxicidad o inhibición del agua residual
Identificación de agentes causantes de patología del lodo
Seguimiento de la eficacia de los tratamientos aplicados
Propuesta de mejoras funcionales y estructurales con asesoramiento técnico
EFICACIA EN EL FUNCIONAMIENTO
AHORRO ECONÓMICO

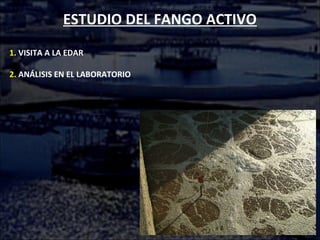

4. ESTUDIO DEL FANGO ACTIVO
1. VISITA A LA EDAR
2. ANÁLISIS EN EL LABORATORIO

5. ESTUDIO DEL FANGO ACTIVO
1. VISITA A LA EDAR
Inspección visual
Toma de datos
Toma de muestras

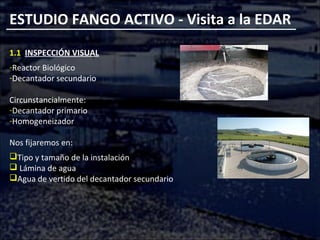

6. ESTUDIO FANGO ACTIVO - Visita a la EDAR
1.1 INSPECCIÓN VISUAL
-Reactor Biológico
-Decantador secundario
Circunstancialmente:
-Decantador primario
-Homogeneizador
Nos fijaremos en:
Tipo y tamaño de la instalación
 Lámina de agua
Agua de vertido del decantador secundario

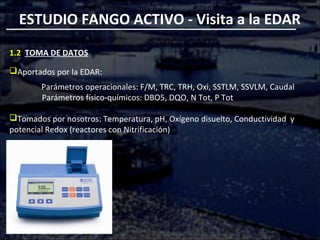

7. ESTUDIO FANGO ACTIVO - Visita a la EDAR
1.2 TOMA DE DATOS
Aportados por la EDAR:
Parámetros operacionales: F/M, TRC, TRH, Oxi, SSTLM, SSVLM, Caudal
Parámetros físico-químicos: DBO5, DQO, N Tot, P Tot
Tomados por nosotros: Temperatura, pH, Oxígeno disuelto, Conductividad y
potencial Redox (reactores con Nitrificación)

8. ESTUDIO FANGO ACTIVO - Visita a la EDAR
1.3 TOMA DE MUESTRAS
Para Bioindicación
1,5 L lodo activo
1 L efluente
Para Respirometría
5 L fango activo en distintos puntos del reactor
Volumen proporcional de agua residual que permita reproducir la
carga volúmica del reactor

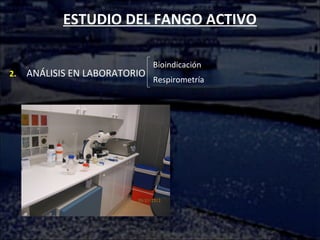

9. ESTUDIO DEL FANGO ACTIVO
2. ANÁLISIS EN LABORATORIO
Bioindicación
Respirometría

10. E. FANGO ACTIVO - Análisis en Laboratorio
2.1 BIOINDICACIÓN
 Macroscopía: Olor, Color, Aspecto floculación, Ensayo de sedimentabilidad
(V30 e IVF)
 Microscopía: Microscopio óptico con campo claro y contraste de fases

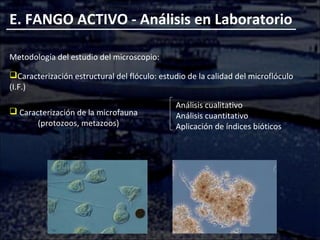

11. E. FANGO ACTIVO - Análisis en Laboratorio
Metodología del estudio del microscopio:
Caracterización estructural del flóculo: estudio de la calidad del microflóculo
(I.F.)
 Caracterización de la microfauna
(protozoos, metazoos)
Análisis cualitativo
Análisis cuantitativo
Aplicación de índices bióticos

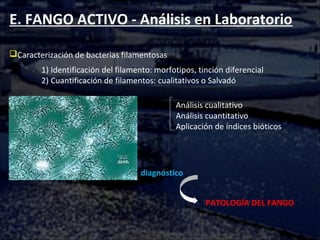

12. E. FANGO ACTIVO - Análisis en Laboratorio
Caracterización de bacterias filamentosas
1) Identificación del filamento: morfotipos, tinción diferencial
2) Cuantificación de filamentos: cualitativos o Salvadó
Análisis cualitativo
Análisis cuantitativo
Aplicación de índices bióticos
PATOLOGÍA DEL FANGO
diagnóstico

13. E. FANGO ACTIVO - Análisis en Laboratorio
2.2 RESPIROMETRÍA
¿Qué es?
Medición del consumo de O2 de los microorganismos en el proceso de
degradación del sustrato (agua residual)
¿Qué se necesita?
Un Respirómetro = pequeño reactor biológico en el que se mide Tª, pH y O2
disuelto (evolución)

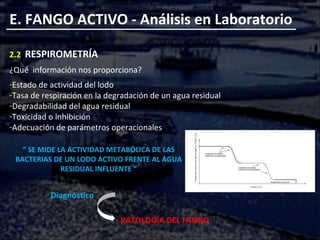

14. E. FANGO ACTIVO - Análisis en Laboratorio
2.2 RESPIROMETRÍA
¿Qué información nos proporciona?
-Estado de actividad del lodo
-Tasa de respiración en la degradación de un agua residual
-Degradabilidad del agua residual
-Toxicidad o inhibición
-Adecuación de parámetros operacionales
“ SE MIDE LA ACTIVIDAD METABÓLICA DE LAS
BACTERIAS DE UN LODO ACTIVO FRENTE AL AGUA
RESIDUAL INFLUENTE ”
Diagnóstico
PATOLOGÍA DEL FANGO

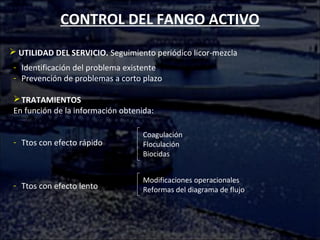

15. CONTROL DEL FANGO ACTIVO
 UTILIDAD DEL SERVICIO. Seguimiento periódico licor-mezcla
- Identificación del problema existente
- Prevención de problemas a corto plazo
TRATAMIENTOS
En función de la información obtenida:
- Ttos con efecto rápido
- Ttos con efecto lento
Coagulación
Floculación
Biocidas
Modificaciones operacionales
Reformas del diagrama de flujo

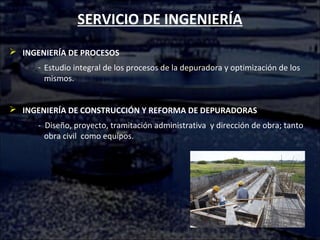

16. SERVICIO DE INGENIERÍA
 INGENIERÍA DE PROCESOS
- Estudio integral de los procesos de la depuradora y optimización de los
mismos.
 INGENIERÍA DE CONSTRUCCIÓN Y REFORMA DE DEPURADORAS
- Diseño, proyecto, tramitación administrativa y dirección de obra; tanto
obra civil como equipos.

18. GRACIAS POR SU ATENCIÓN
¿ dudas ?
