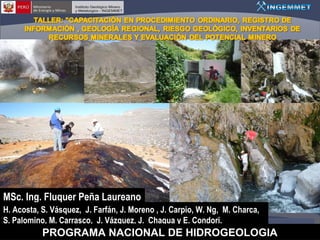

Este documento presenta la metodología del Programa Nacional de Hidrogeología del Perú. Describe los pasos de trabajo en cuencas hidrográficas, incluyendo mapeo geológico e hidrológico, inventario de fuentes de agua, caracterización hidrogeológica, y modelamiento para producir mapas hidrogeológicos. También resume avances en 16 cuencas y ejemplos de aplicaciones como galerías filtrantes y recarga artificial de acuíferos.

1. MSc. Ing. Fluquer Peña Laureano
H. Acosta, S. Vásquez, J. Farfán, J. Moreno , J. Carpio, W. Ng, M. Charca,
S. Palomino, M. Carrasco, J. Vázquez, J. Chagua y E. Condori.
PROGRAMA NACIONAL DE HIDROGEOLOGIA

2. CONTENIDO
I. INTRODUCCIÓN
II. HIDROGEOLOGÍA EN EL PERÚ
III. METODOLOGÍA DE TRABAJO
Cuenca Hidrográfica como unidad de análisis
• Geología
• Inventario de fuentes
• Características hidrogeológicas
IV. AVANCES DEL ESTUDIO
V. EJEMPLOS DE APLICACIONES CON MAPAS HIDROGEOLÓGICOS

3. I. INTRODUCCIÓN

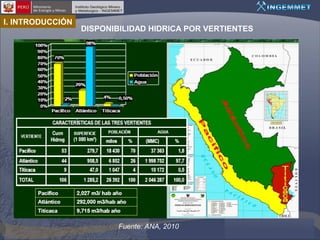

DISPONIBILIDAD HIDRICA POR VERTIENTES
Fuente: ANA, 2010

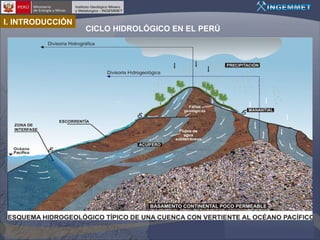

4. I. INTRODUCCIÓN
CICLO HIDROLÓGICO EN EL PERÚ

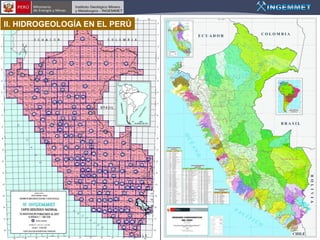

5. II. HIDROGEOLOGÍA EN EL PERÚ

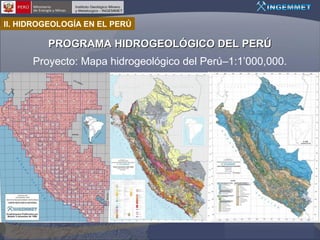

PROGRAMA HIDROGEOLÓGICO DEL PERÚ
Proyecto: Mapa hidrogeológico del Perú–1:1’000,000.

6. II. HIDROGEOLOGÍA EN EL PERÚ

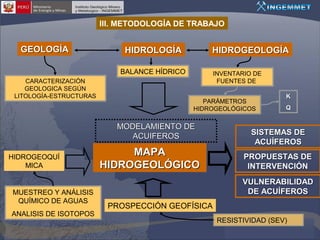

7. III. METODOLOGÍA DE TRABAJO
GEOLOGÍA
HIDROLOGÍA
HIDROGEOLOGÍA
BALANCE HÍDRICO
CARACTERIZACIÓN
GEOLOGICA SEGÚN
LITOLOGÍA-ESTRUCTURAS
INVENTARIO DE
FUENTES DE
PARÁMETROS
HIDROGEOLÓGICOS
MODELAMIENTO DE
ACUIFEROS
HIDROGEOQUÍ
MICA
MUESTREO Y ANÁLISIS
QUÍMICO DE AGUAS
ANALISIS DE ISOTOPOS
MAPA
HIDROGEOLÓGICO
K
Q
SISTEMAS DE
ACUÍFEROS
PROPUESTAS DE
INTERVENCIÓN
VULNERABILIDAD
DE ACUÍFEROS
PROSPECCIÓN GEOFÍSICA
RESISTIVIDAD (SEV)

8. III. METODOLOGÍA DE TRABAJO
ESTÁNDAR A NIVEL INTERNACIONAL
GUIDE AND A STANDARD LEGEND –A.I.H
TIPOS DE MAPAS HIDROGEOLÓGICOS
 Mapas Hidrogeológicos Generales
 Mapas de vulnerabilidad de acuíferos
 Mapas sistemas acuíferos y flujo subterráneo
 MAPA DE PROPUESTAS DE INTERVENCION
I.A.H. “Hydrogeological Maps. A Guide and a Standard Legend”.
(Struckmeier, W.F. y Margat, J. 1995)

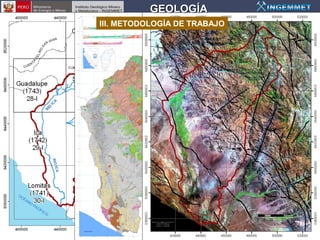

9. GEOLOGÍA
III. METODOLOGÍA DE TRABAJO

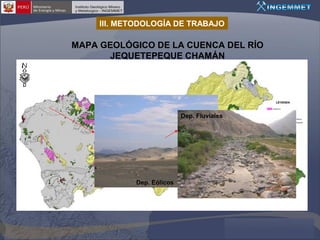

10. III. METODOLOGÍA DE TRABAJO
MAPA GEOLÓGICO DE LA CUENCA DEL RÍO
JEQUETEPEQUE CHAMÁN
Dep. Fluviales
Fm. Pariatambo
1 m.
Fm. Santa
Granodioritas
Dep. Eólicos
0
Gpo. Calipuy
Volc. Huambos

11. III. METODOLOGÍA DE TRABAJO
HIDROLOGÍA

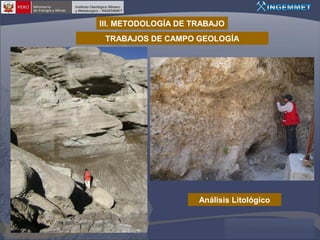

12. III. METODOLOGÍA DE TRABAJO
TRABAJOS DE CAMPO GEOLOGÍA
Análisis Litológico

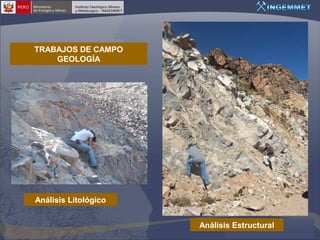

13. TRABAJOS DE CAMPO
GEOLOGÍA
Análisis Litológico
Análisis Estructural

14. III. METODOLOGÍA DE TRABAJO
TRABAJOS DE CAMPO · GEOLOGÍA
Análisis Estructural

15. III. METODOLOGÍA DE TRABAJO

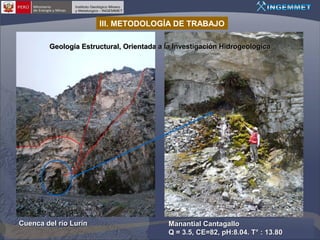

Geología Estructural, Orientada a la Investigación Hidrogeológica
Cuenca del río Lurín
Manantial Cantagallo
Q = 3.5, CE=82, pH:8.04. T° : 13.80

16. SURGENCIAS EN ALTIPLANICIES
Manantial Pillones Q = 20 l/s
Manantial Laura Q = 45 l/s
Manantial Patopijio Q = 25
l/s
Manantial Cañahuas Q = 12 l/s

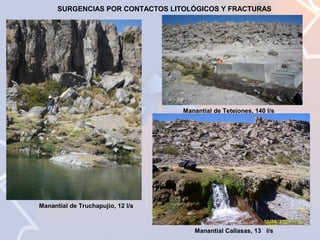

17. SURGENCIAS POR CONTACTOS LITOLÓGICOS Y FRACTURAS
Manantial de Tetejones, 140 l/s
Manantial de Truchapujio, 12 l/s
Manantial Callasas, 13 l/s

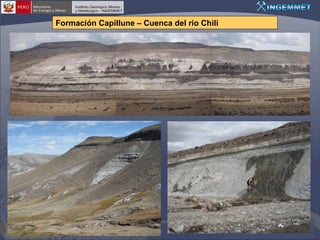

18. Formación Capillune – Cuenca del rio Chili

19. Cuenca Locumba.-Formación Capillune, Q. Mazo Cruz

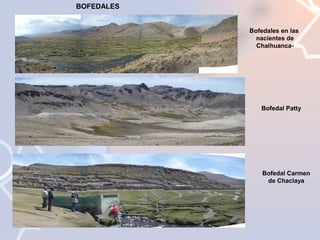

20. BOFEDALES
Bofedales en las
nacientes de
Chalhuanca-
Bofedal Patty
Bofedal Carmen
de Chaclaya

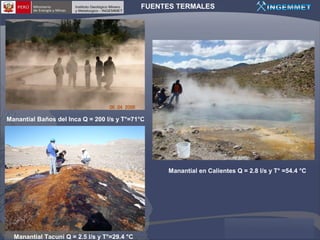

21. FUENTES TERMALES
Manantial Baños del Inca Q = 200 l/s y T°=71°C
Manantial en Calientes Q = 2.8 l/s y T° =54.4 °C
Manantial Tacuni Q = 2.5 l/s y T°=29.4 °C

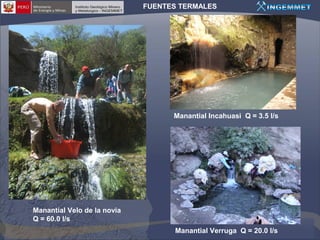

22. FUENTES TERMALES
Manantial Incahuasi Q = 3.5 l/s
Manantial Velo de la novia
Q = 60.0 l/s
Manantial Verruga Q = 20.0 l/s

23. INVENTARIO DE FUENTES
Fuente Termal Titire Puente Bello
T = 74.8ª C
pH = 6.53

24. HIDROGEOLOGIA
Sondeo IRHS 196
Inventario de fuentes - pozos
Pozo Paja Blanca

25. Pozo IRHS - 246
Pozo contaminado
Cuenca del rio Lurín

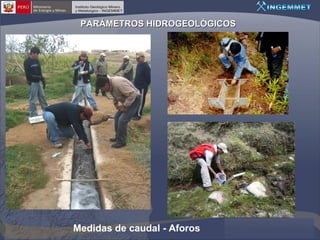

26. PARÁMETROS HIDROGEOLÓGICOS
Medidas de caudal - Aforos

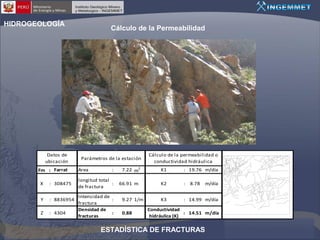

27. HIDROGEOLOGÍA
Datos de
ubicación
Fm : Farrat
X
: 308475
Y
: 8836954
Z
: 4304
Cálculo de la Permeabilidad
Parámetros de la estación
Area
:
longitud total
:
de fractura
Intensidad de
:
fractura
Densidad de
:
fracturas
7.22 m2
66.91 m
9.27 1/m
0.88
Cálculo de la permeabilidad o
conductividad hidráulica
K1
: 19.76 m/día
K2
: 8.78
K3
: 14.99 m/día
m/día
Conductividad
: 14.51 m/día
hidráulica (K)
ESTADÍSTICA DE FRACTURAS

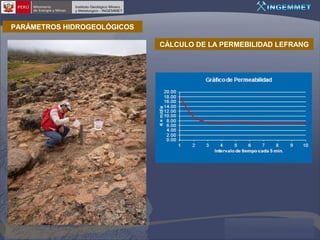

28. PARÁMETROS HIDROGEOLÓGICOS
CÁLCULO DE LA PERMEBILIDAD LEFRANG

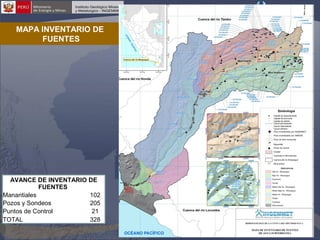

29. MAPA INVENTARIO DE
FUENTES
AVANCE DE INVENTARIO DE
FUENTES
Manantiales
102
Pozos y Sondeos
205
Puntos de Control
21
TOTAL
328

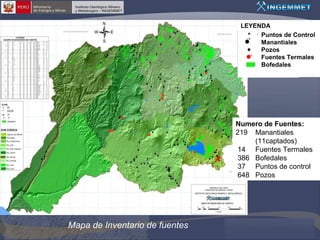

30. LEYENDA
Puntos de Control
Manantiales
Pozos
Fuentes Termales
Bofedales
Numero de Fuentes:
219 Manantiales
(11captados)
14 Fuentes Termales
386 Bofedales
37 Puntos de control
648 Pozos
Mapa de Inventario de fuentes

31. CUENCA DEL RIO TAMBO

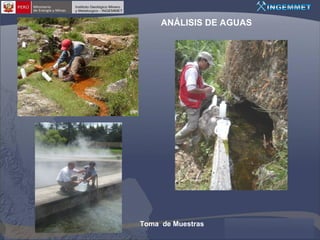

32. ANÁLISIS DE AGUAS
Toma de Muestras

33. Clasificación y evolución hidroquímica de las aguas
Diagrama de Piper
Tipos de Evolución Regional,
según Mifflin (1988)
(Scatter)
HCO3  SO4  CL
Aguas
Bicarbonatadas
Cálcicas,
Aguas de poca
profundidad
Aguas Cloruradas Sódicas a
Sulfatadas Calcicas; de mayor
recorrido y profundas

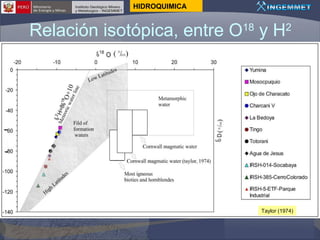

34. HIDROQUIMICA
Relación isotópica, entre O18 y H2
Taylor (1974)

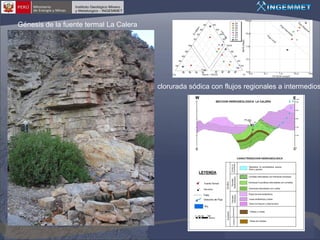

35. Génesis de la fuente termal La Calera
clorurada sódica con flujos regionales a intermedios

36. ANDAHUA
Chachas
Mamacocha

37. Mapa Hidrogeológico de Andahua

38. MODELOS HIDROGEOLÓGICO CONCEPTUALES
Fuente: Southther Perú, 2008
Fuente: Peña & Sulca, 2010
Fuente: Peña & Sulca, 2010

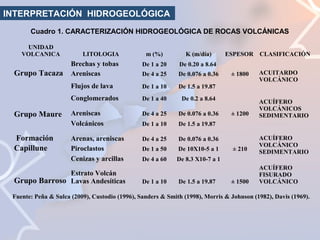

39. INTERPRETACIÓN HIDROGEOLÓGICA
Cuadro 1. CARACTERIZACIÓN HIDROGEOLÓGICA DE ROCAS VOLCÁNICAS
UNIDAD
VOLCANICA
Formación
Capillune
K (m/día)
Brechas y tobas
Areniscas
De 1 a 20
De 0.20 a 8.64
De 4 a 25
De 0.076 a 0.36
De 1 a 10
De 1.5 a 19.87
Conglomerados
Grupo Maure
m (%)
Flujos de lava
Grupo Tacaza
LITOLOGIA
De 1 a 40
De 0.2 a 8.64
Areniscas
Volcánicos
De 4 a 25
De 0.076 a 0.36
De 1 a 10
De 1.5 a 19.87
Arenas, areniscas
Piroclastos
Cenizas y arcillas
De 4 a 25
De 0.076 a 0.36
De 1 a 50
De 10X10-5 a 1
De 4 a 60
De 8.3 X10-7 a 1
Estrato Volcán
Grupo Barroso Lavas Andesíticas
De 1 a 10
De 1.5 a 19.87
ESPESOR CLASIFICACIÓN
± 1800
ACUITARDO
VOLCÁNICO
± 1200
ACUÍFERO
VOLCÁNICOS
SEDIMENTARIO
± 210
ACUÍFERO
VOLCÁNICO
SEDIMENTARIO
± 1500
ACUÍFERO
FISURADO
VOLCÁNICO
Fuente: Peña & Sulca (2009), Custodio (1996), Sanders & Smith (1998), Morris & Johnson (1982), Davis (1969).

40. A
MAP
CO
ÓGI
EOL
ROG
HID
AG
MAP
P
MA
Ó
EOL
LA
DE
LO
CU
CAL
CO,
GI
RIO
NT A
VE
A IN
PA
MA
D
S
NT E
FUE
E
OE
FIC
Á
GR
PO
TO
S
TA
YE
ISO
K

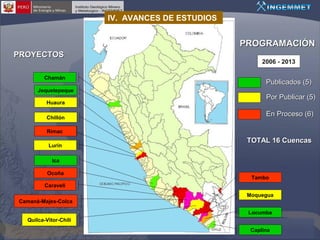

41. IV. AVANCES DE ESTUDIOS
PROGRAMACIÓN
PROYECTOS
Chamán
Jequetepeque
Huaura
Chillón
2006 - 2013
Publicados (5)
Por Publicar (5)
En Proceso (6)
Rímac
Lurín
TOTAL 16 Cuencas
Ica
Ocoña
Tambo
Caraveli
Moquegua
Camaná-Majes-Colca
Locumba
Quilca-Vitor-Chili
Caplina

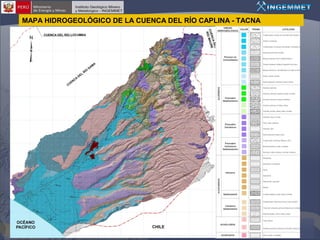

42. MAPA HIDROGEOLÓGICO DE LA CUENCA DEL RÍO CAPLINA - TACNA

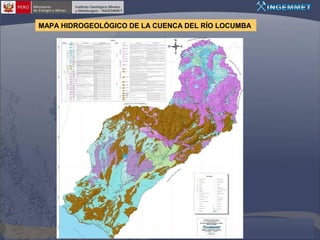

43. MAPA HIDROGEOLÓGICO DE LA CUENCA DEL RÍO LOCUMBA

44. MAPA HIDROGEOLÓGICO DE LA CUENCA DEL RÍO JEQUETEPEQUE
ACUIFERO
DEL VALLE
JEQUETEPEQUE
ACUIFEROS
FISURADOS
SEDIMENTARIO
ACUIFEROS
FISURADOS
VOLCÁNICOS

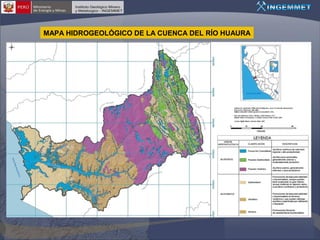

45. MAPA HIDROGEOLÓGICO DE LA CUENCA DEL RÍO HUAURA

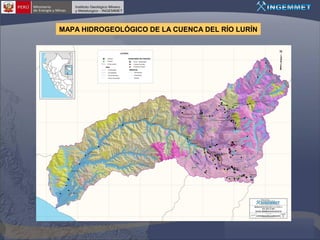

46. MAPA HIDROGEOLÓGICO DE LA CUENCA DEL RÍO LURÍN

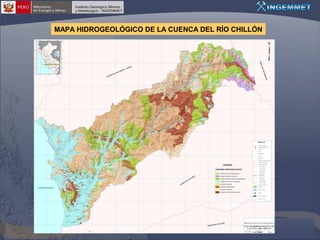

47. MAPA HIDROGEOLÓGICO DE LA CUENCA DEL RÍO CHILLÓN

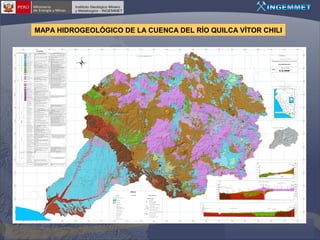

48. MAPA HIDROGEOLÓGICO DE LA CUENCA DEL RÍO QUILCA VÍTOR CHILI

49. V. EJEMPLOS DE
APLICACIONES

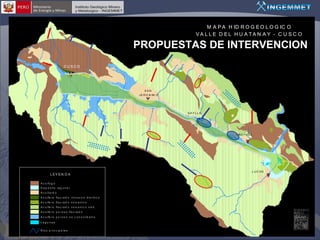

50. M A P A H ID R O G E O L O G IC O
VA L L E D EL H U A TA N A Y - C U S C O
PROPUESTAS DE INTERVENCION
CUSCO
Y
#
SAN
J E R O N IM O
Y
#
R
.
Hu
a
ta
n a SAYLLA
y
Y
#
OR O PE SA
Y
#
L EY EN D A
LUC RE
Y
#
A c u i fu g o
D e p ó s it o l a g u n a r
A c u it a rd o
A c u ífe r o fi s u r a d o i n t r u s iv o d i o r ít i c o
A c u ífe r o fi s u r a d o v o l c a n i c o
N
A c u ífe r o fi s u r a d o v o l c a n i c o s e d .
A c u ífe r o p o r o s o fi s u r a d o
A c u ífe r o p o r o s o n o c o n s o l id a d o
Lagu nas
R ío s p r i n c i p a l e s
  

 

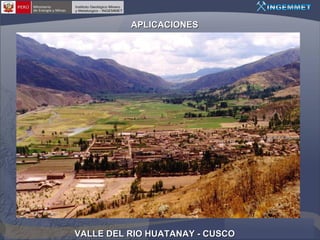

51. APLICACIONES
VALLE DEL RIO HUATANAY - CUSCO

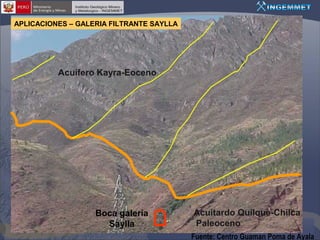

52. APLICACIONES – GALERIA FILTRANTE SAYLLA
Acuífero Kayra-Eoceno
Boca galería
Saylla
Acuitardo Quilque-Chilca
Paleoceno
Fuente: Centro Guaman Poma de Ayala

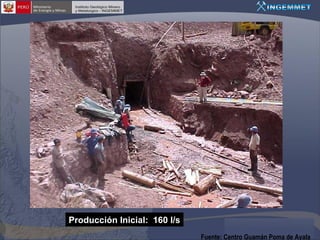

53. Producción Inicial: 160 l/s
Fuente: Centro Guamán Poma de Ayala

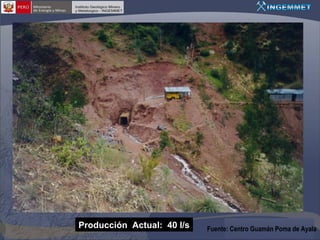

54. Producción Actual: 40 l/s
Fuente: Centro Guamán Poma de Ayala

55. RIEGO POR ASPERSIÓN CON AGUAS SUBTERRANEAS
PREVENIENTES DE LA GALERIA FILTRANTE DE SAYLLA
Fuente: Centro Guamán Poma de Ayala

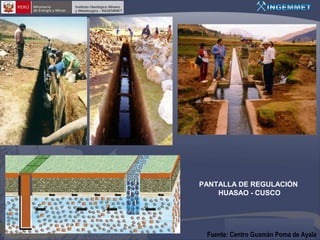

56. PANTALLA DE REGULACIÓN
HUASAO - CUSCO
Fuente: Centro Guamán Poma de Ayala

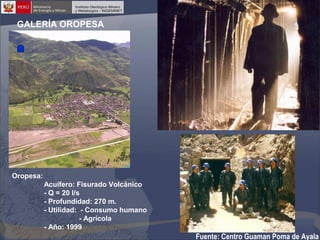

57. GALERÍA OROPESA
Oropesa:
Acuífero: Fisurado Volcánico
- Q = 20 l/s
- Profundidad: 270 m.
- Utilidad: - Consumo humano
- Agrícola
- Año: 1999
Fuente: Centro Guaman Poma de Ayala

58. Acuífero Fisurado
Acuitardo
Acuífero: Fisurado Sedimentario
Areniscas Cuarzo feldespáticas
Galería Salkantay
Profundidad : 170 m
Q : 25 l/s
Uso : Consumo Humano

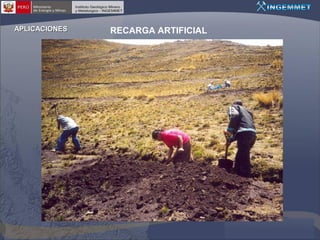

59. APLICACIONES
RECARGA ARTIFICIAL

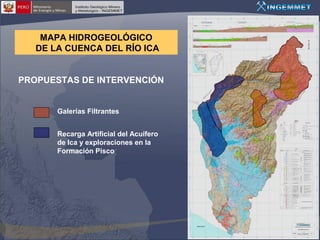

60. MAPA HIDROGEOLÓGICO
DE LA CUENCA DEL RÍO ICA
PROPUESTAS DE INTERVENCIÓN
Galerías Filtrantes
Recarga Artificial del Acuífero
de Ica y exploraciones en la
Formación Pisco

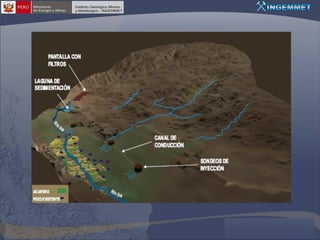

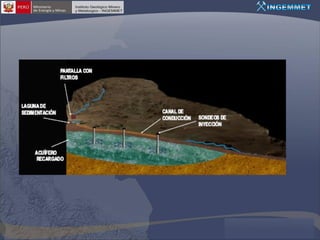

61. Propuesta de Recarga
Artificial del Acuífero Ica.

64. TUNEL DEL GRATON
Q= 5 m3/s

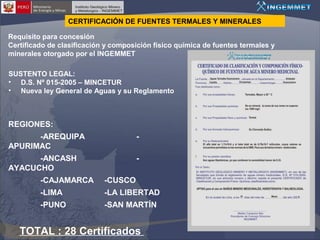

65. CERTIFICACIÓN DE FUENTES TERMALES Y MINERALES
Requisito para concesión
Certificado de clasificación y composición físico química de fuentes termales y
minerales otorgado por el INGEMMET
SUSTENTO LEGAL:
• D.S. Nº 015-2005 – MINCETUR
• Nueva ley General de Aguas y su Reglamento
REGIONES:
-AREQUIPA
APURIMAC
-
-ANCASH
AYACUCHO
-
-CAJAMARCA
-CUSCO
-LIMA
-LA LIBERTAD
-PUNO
-SAN MARTÍN
TOTAL : 28 Certificados

66. CONCLUSIÓN
Las investigaciones sobre aguas subterráneas en
el Perú se van incrementando. Las nuevas
experiencias de captación de aguas subterráneas,
recarga
artificial
de
acuíferos,
modelos
matemáticos, etc. permiten tener datos relevantes
para el mejor uso y protección de este recurso. Los
retos futuros deben ser el trabajo conjunto e
intercambio de información entre instituciones del
estado, instituciones privadas, universidades,
ONGs, etc., de manera que los procesos de toma
de decisión, se basen en información confiable y
oportuna que permita encaminar una verdadera
gestión de los recursos hídricos en el Perú.

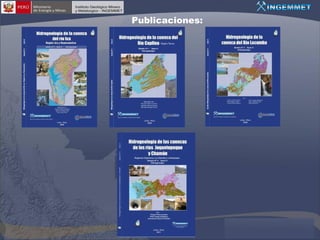

67. Publicaciones:

68. INFORMES TÉCNICOS

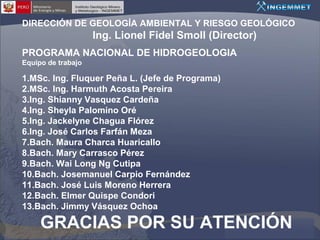

69. DIRECCIÓN DE GEOLOGÍA AMBIENTAL Y RIESGO GEOLÓGICO
Ing. Lionel Fidel Smoll (Director)
PROGRAMA NACIONAL DE HIDROGEOLOGIA
Equipo de trabajo
1.MSc. Ing. Fluquer Peña L. (Jefe de Programa)
2.MSc. Ing. Harmuth Acosta Pereira
3.Ing. Shianny Vasquez Cardeña
4.Ing. Sheyla Palomino Oré
5.Ing. Jackelyne Chagua Flórez
6.Ing. José Carlos Farfán Meza
7.Bach. Maura Charca Huaricallo
8.Bach. Mary Carrasco Pérez
9.Bach. Wai Long Ng Cutipa
10.Bach. Josemanuel Carpio Fernández
11.Bach. José Luis Moreno Herrera
12.Bach. Elmer Quispe Condori
13.Bach. Jimmy Vásquez Ochoa
GRACIAS POR SU ATENCIÓN
