Este documento proporciona instrucciones sobre el uso adecuado de extintores de incendio. Explica la clasificación de diferentes tipos de fuego, los componentes y agentes extintores de varios tipos de extintores, y los pasos correctos para operar un extintor de manera segura y efectiva. El objetivo es enseñar a los empleados cómo prevenir incendios y cómo usar correctamente los extintores en caso de que ocurra un fuego.

1. Expositor: DIR Sr OSCAR FERRARI
SUP Sr JOSE LUIS GONZALEZ

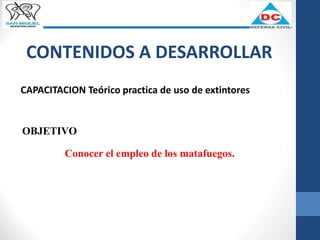

2. CONTENIDOS A DESARROLLAR
CAPACITACION Teórico practica de uso de extintores
OBJETIVO
Conocer el empleo de los matafuegos.

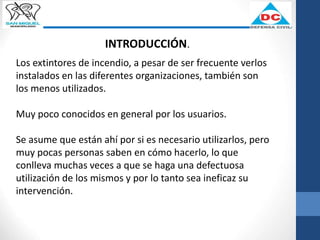

3. INTRODUCCIÓN.
Los extintores de incendio, a pesar de ser frecuente verlos
instalados en las diferentes organizaciones, también son
los menos utilizados.
Muy poco conocidos en general por los usuarios.
Se asume que están ahí por si es necesario utilizarlos, pero
muy pocas personas saben en cómo hacerlo, lo que
conlleva muchas veces a que se haga una defectuosa
utilización de los mismos y por lo tanto sea ineficaz su
intervención.

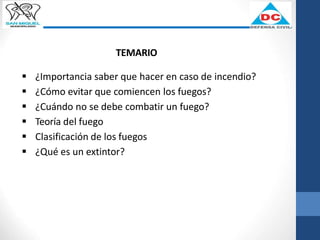

4. TEMARIO
 ¿Importancia saber que hacer en caso de incendio?
 ¿Cómo evitar que comiencen los fuegos?
 ¿Cuándo no se debe combatir un fuego?
 Teoría del fuego
 Clasificación de los fuegos
 ¿Qué es un extintor?

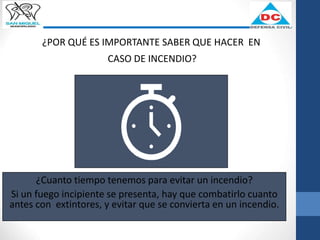

5. ¿POR QUÉ ES IMPORTANTE SABER QUE HACER EN
CASO DE INCENDIO?
¿Cuanto tiempo tenemos para evitar un incendio?
Si un fuego incipiente se presenta, hay que combatirlo cuanto
antes con extintores, y evitar que se convierta en un incendio.

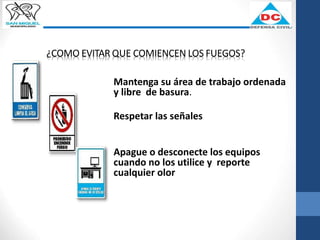

6. Mantenga su área de trabajo ordenada
y libre de basura.
Respetar las señales
Apague o desconecte los equipos
cuando no los utilice y reporte
cualquier olor
¿COMO EVITAR QUE COMIENCEN LOS FUEGOS?

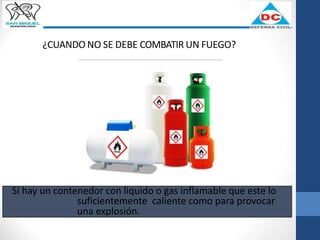

7. ¿CUANDO NO SE DEBE COMBATIR UN FUEGO?
Si hay un contenedor con liquido o gas inflamable que este lo
suficientemente caliente como para provocar
una explosión.

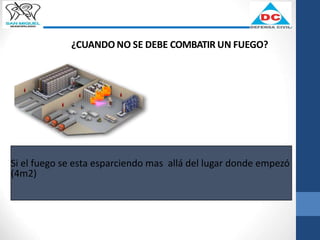

8. ¿CUANDO NO SE DEBE COMBATIR UN FUEGO?
Si el fuego se esta esparciendo mas allá del lugar donde empezó
(4m2)

9. ¿CUANDO NO SE DEBE COMBATIR UN FUEGO?
Si no puede combatirlo de espaldas a una salida de
emergencia.

10. ¿CUANDO NO SE DEBE COMBATIR UN FUEGO?
Si no tiene el equipo adecuado para
combatir fuego

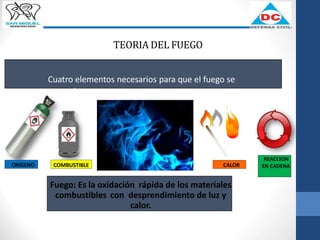

11. TEORIA DEL FUEGO
Fuego: Es la oxidación rápida de los materiales
combustibles con desprendimiento de luz y
calor.
Cuatro elementos necesarios para que el fuego se
presente
OXIGENO COMBUSTIBLE CALOR
REACCION
EN CADENA

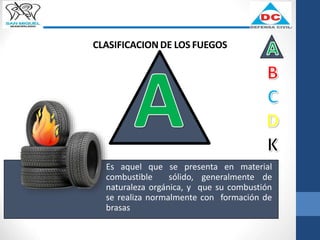

12. CLASIFICACION DE LOS FUEGOS
Es aquel que se presenta en material
combustible sólido, generalmente de
naturaleza orgánica, y que su combustión
se realiza normalmente con formación de
brasas

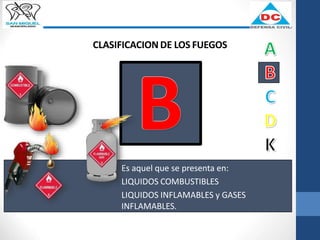

13. CLASIFICACION DE LOS FUEGOS
Es aquel que se presenta en:
LIQUIDOS COMBUSTIBLES
LIQUIDOS INFLAMABLES y GASES
INFLAMABLES.

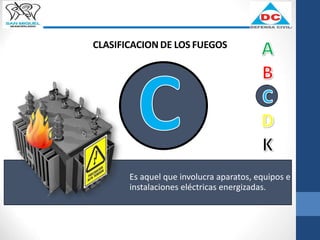

14. CLASIFICACION DE LOS FUEGOS
Es aquel que involucra aparatos, equipos e
instalaciones eléctricas energizadas.

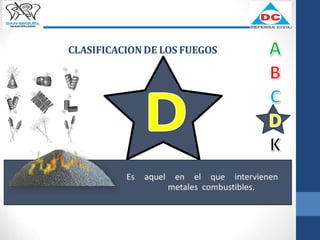

15. CLASIFICACIONDE LOS FUEGOS
Es aquel en el que intervienen
metales combustibles.

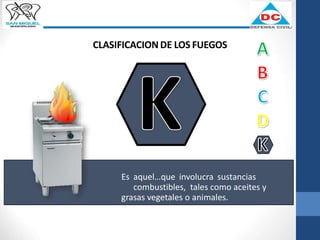

16. CLASIFICACION DE LOS FUEGOS
Es aquel…que involucra sustancias
combustibles, tales como aceites y
grasas vegetales o animales.

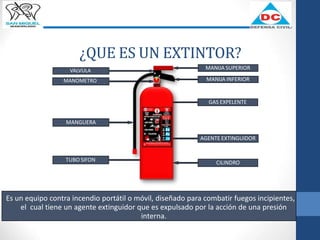

17. ¿QUE ES UN EXTINTOR?
Es un equipo contra incendio portátil o móvil, diseñado para combatir fuegos incipientes,
el cual tiene un agente extinguidor que es expulsado por la acción de una presión
interna.
MANIJA SUPERIOR
MANIJA INFERIOR
TUBO SIFON
MANGUERA
VALVULA
MANOMETRO
GAS EXPELENTE
AGENTE EXTINGUIDOR
CILINDRO

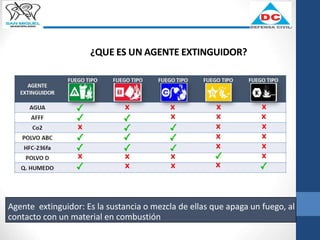

18. ¿QUE ES UN AGENTE EXTINGUIDOR?
Agente extinguidor: Es la sustancia o mezcla de ellas que apaga un fuego, al
contacto con un material en combustión

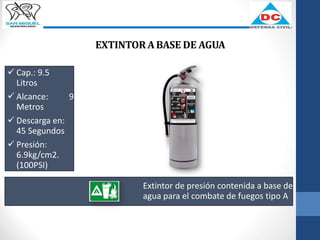

19. EXTINTOR A BASE DE AGUA
Extintor de presión contenida a base de
agua para el combate de fuegos tipo A
 Cap.: 9.5
Litros
 Alcance: 9
Metros
 Descarga en:
45 Segundos
 Presión:
6.9kg/cm2.
(100PSI)

20. EXTINTOR A BASE DE AFFF
Extintor de presión contenida a base de
agua ligera (espuma formadora de
película acuosa) (AFFF) para combate de
fuegos tipo A y B
 Cap.: 9.5 Litros
 Alcance: 6
Metros
 Descarga en: 55
Segundos
 Presión:
6.9kg/cm2.
(100PSI)

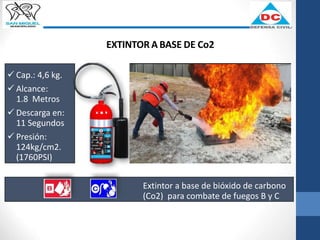

21. EXTINTOR A BASE DE Co2
Extintor a base de bióxido de carbono
(Co2) para combate de fuegos B y C
 Cap.: 4,6 kg.
 Alcance:
1.8 Metros
 Descarga en:
11 Segundos
 Presión:
124kg/cm2.
(1760PSI)

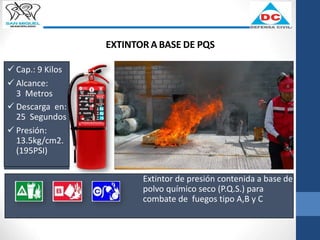

22. EXTINTOR A BASE DE PQS
Extintor de presión contenida a base de
polvo químico seco (P.Q.S.) para
combate de fuegos tipo A,B y C
 Cap.: 9 Kilos
 Alcance:
3 Metros
 Descarga en:
25 Segundos
 Presión:
13.5kg/cm2.
(195PSI)

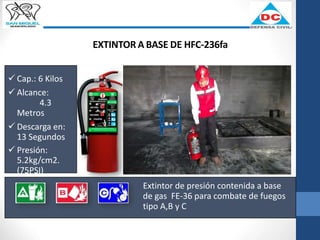

23. EXTINTOR A BASE DE HFC-236fa
Extintor de presión contenida a base
de gas FE-36 para combate de fuegos
tipo A,B y C
 Cap.: 6 Kilos
 Alcance:
4.3
Metros
 Descarga en:
13 Segundos
 Presión:
5.2kg/cm2.
(75PSI)

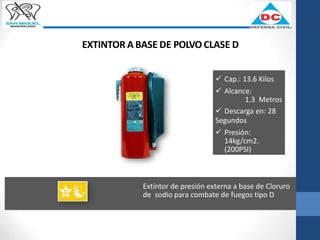

24. EXTINTOR A BASE DE POLVO CLASE D
Extintor de presión externa a base de Cloruro
de sodio para combate de fuegos tipo D
 Cap.: 13.6 Kilos
 Alcance:
1.3 Metros
 Descarga en: 28
Segundos
 Presión:
14kg/cm2.
(200PSI)

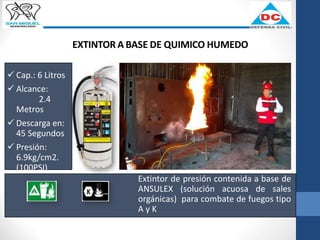

25. EXTINTOR A BASE DE QUIMICO HUMEDO
Extintor de presión contenida a base de
ANSULEX (solución acuosa de sales
orgánicas) para combate de fuegos tipo
A y K
 Cap.: 6 Litros
 Alcance:
2.4
Metros
 Descarga en:
45 Segundos
 Presión:
6.9kg/cm2.
(100PSI)

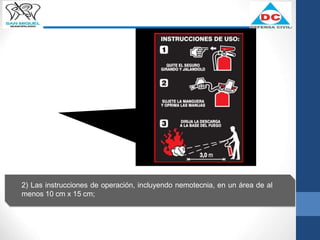

26. 2) Las instrucciones de operación, incluyendo nemotecnia, en un área de al
menos 10 cm x 15 cm;

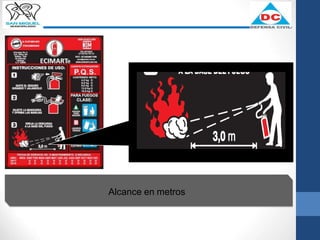

27. Alcance en metros

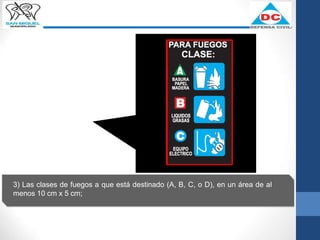

28. 3) Las clases de fuegos a que está destinado (A, B, C, o D), en un área de al
menos 10 cm x 5 cm;

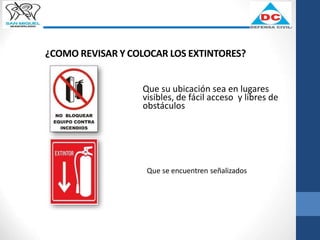

29. ¿COMO REVISAR Y COLOCAR LOS EXTINTORES?
Que su ubicación sea en lugares
visibles, de fácil acceso y libres de
obstáculos
Que se encuentren señalizados

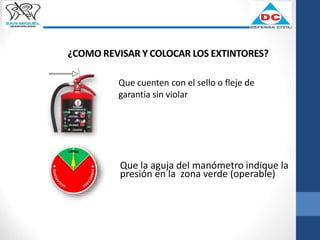

30. ¿COMO REVISAR Y COLOCAR LOS EXTINTORES?
Que cuenten con el sello o fleje de
garantía sin violar
Que la aguja del manómetro indique la
presión en la zona verde (operable)

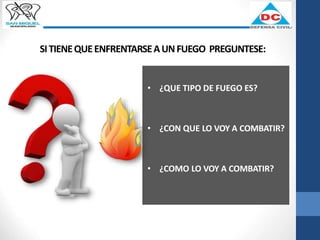

31. SITIENEQUEENFRENTARSEAUNFUEGO PREGUNTESE:
• ¿QUE TIPO DE FUEGO ES?
• ¿CON QUE LO VOY A COMBATIR?
• ¿COMO LO VOY A COMBATIR?

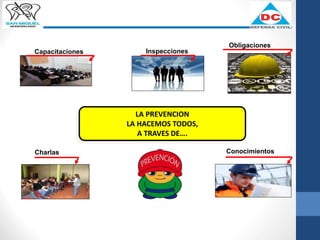

32. LA PREVENCION
LA HACEMOS TODOS,
A TRAVES DE….
Capacitaciones
Charlas Conocimientos
Obligaciones
Inspecciones
