Este documento presenta información sobre prevención y combate de incendios. Explica la importancia de saber qué hacer en caso de incendio, cómo evitar que comiencen los fuegos y cuándo no se debe combatir un fuego. También describe la teoría del fuego, clasificación de incendios, qué es un extintor y agente extinguidor, cómo identificar el extintor apropiado, y cómo revisar, colocar y usar correctamente los extintores para combatir diferentes tipos de fuego de manera segura.

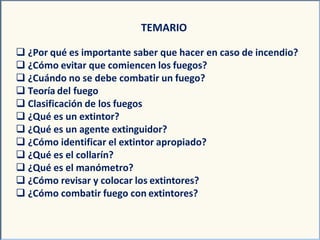

2. TEMARIO
 ¿Por qué es importante saber que hacer en caso de incendio?
 ¿Cómo evitar que comiencen los fuegos?
 ¿Cuándo no se debe combatir un fuego?
 Teoría del fuego
 Clasificación de los fuegos
 ¿Qué es un extintor?
 ¿Qué es un agente extinguidor?
 ¿Cómo identificar el extintor apropiado?
 ¿Qué es el collarín?
 ¿Qué es el manómetro?
 ¿Cómo revisar y colocar los extintores?
 ¿Cómo combatir fuego con extintores?

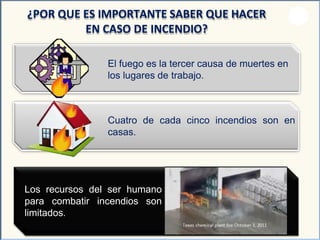

3. El fuego es la tercer causa de muertes en
los lugares de trabajo.
¿POR QUE ES IMPORTANTE SABER QUE HACER
EN CASO DE INCENDIO?
Cuatro de cada cinco incendios son en
casas.
Los recursos del ser humano
para combatir incendios son
limitados.

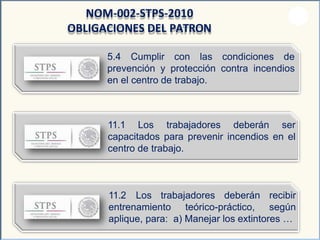

4. 5.4 Cumplir con las condiciones de
prevención y protección contra incendios
en el centro de trabajo.
NOM-002-STPS-2010
OBLIGACIONES DEL PATRON
11.1 Los trabajadores deberán ser
capacitados para prevenir incendios en el
centro de trabajo.
11.2 Los trabajadores deberán
entrenamiento teórico-práctico,
recibir
según
aplique, para: a) Manejar los extintores …

5. 6.2 Cumplir con las medidas de
prevención y protección contra incendios
establecidas por el patrón.
NOM-002-STPS-2010
OBLIGACIONES DE LOS TRABAJADORES
las actividades de6.3 Participar en
capacitación
proporcionadas
y entrenamiento
por el patrón para la
prevención y protección contra incendios.
6.4 Auxiliar en la respuesta a emergencias
de incendio que se presenten en el centro
de trabajo, conforme a la capacitación y
entrenamiento recibidos.

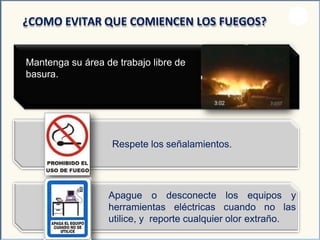

6. Mantenga su área de trabajo libre de
basura.
¿COMO EVITAR QUE COMIENCEN LOS FUEGOS?
Respete los señalamientos.
Apague o
herramientas
desconecte los equipos y
eléctricas cuando no las
utilice, y reporte cualquier olor extraño.

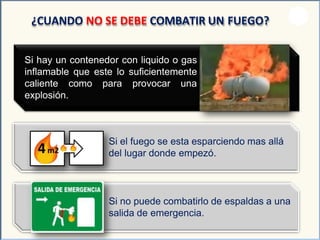

7. Si hay un contenedor con liquido o gas
inflamable que este lo suficientemente
caliente como para provocar una
explosión.
¿CUANDO NO SE DEBE COMBATIR UN FUEGO?
Si el fuego se esta esparciendo mas allá
del lugar donde empezó.
Si no puede combatirlo de espaldas a una
salida de emergencia.

8. equipo adecuado paraSi no tiene el
combatir fuego.
¿CUANDO NO SE DEBE COMBATIR UN FUEGO?
Si el fuego se ha convertido en un incendio

9. 1. OXIGENO
2. COMBUSTIBLE
3. CALOR
4. REACCIÓN EN CADENA
TEORIA DEL FUEGO
SON ESTOS CUATRO ELEMENTOS NECESARIOS PARA
QUE EL FUEGO SE PRESENTE
4.11 Fuego: Es la oxidación rápida de los
materiales combustibles con
desprendimiento de luz y calor.

10. Fuego clase A: Es aquel que se presenta en
material combustible sólido, generalmente de
naturaleza orgánica, y que su combustión se
realiza normalmente con formación de brasas.
CLASIFICACION DE LOS FUEGOS
Fuego clase B: Es aquel que se presenta en
líquidos combustibles e inflamables y gases
inflamables.
Fuego clase C: Es aquel que
e instalaciones
involucra
eléctricasaparatos, equipos
energizadas.

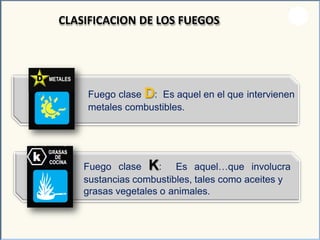

11. Fuego clase D: Es aquel en el que intervienen
metales combustibles.
CLASIFICACION DE LOS FUEGOS
Fuego clase K: Es aquel…que involucra
sustancias combustibles, tales como aceites y
grasas vegetales o animales.
D METALES

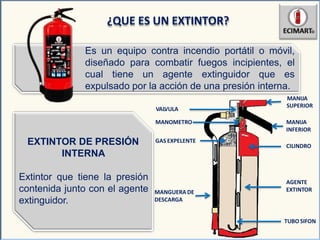

12. Es un equipo contra incendio portátil o móvil,
diseñado para combatir fuegos incipientes, el
cual tiene un agente extinguidor que es
¿QUE ES UN EXTINTOR?
EXTINTOR DE PRESIÓN
INTERNA
Extintor que tiene la presión
contenida junto con el agente
extinguidor.
expulsado por la acción de una presión interna.
MANIJA
SUPERIOR
MANOMETRO
VALVULA
MANIJA
INFERIOR
GAS EXPELENTE
AGENTE
EXTINTOR
TUBO SIFON
CILINDRO
MANGUERA DE
DESCARGA

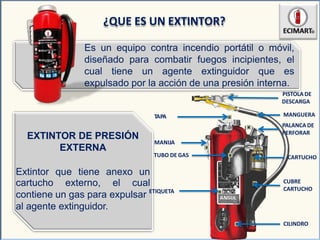

13. ¿QUE ES UN EXTINTOR?
EXTINTOR DE PRESIÓN
EXTERNA
Extintor que tiene anexo un
Es un equipo contra incendio portátil o móvil,
diseñado para combatir fuegos incipientes, el
cual tiene un agente extinguidor que es
expulsado por la acción de una presión interna.
PISTOLA DE
DESCARGA
CARTUCHO
CUBRE
CARTUCHO
CILINDRO
MANGUERA
PALANCADE
PERFORAR
MANIJA
TAPA
TUBO DE GAS
cartucho externo, el cual
contiene un gas para expulsar ETIQUETA
al agente extinguidor.

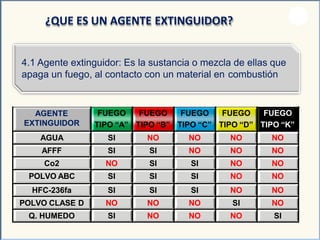

14. 4.1 Agente extinguidor: Es la sustancia o mezcla de ellas que
apaga un fuego, al contacto con un material en combustión
¿QUE ES UN AGENTE EXTINGUIDOR?
AGENTE
EXTINGUIDOR
FUEGO
TIPO “A”
FUEGO
TIPO “B”
FUEGO
TIPO “C”
FUEGO
TIPO “D”
FUEGO
TIPO “K”
AGUA SI NO NO NO NO
AFFF SI SI NO NO NO
Co2 NO SI SI NO NO
POLVO ABC SI SI SI NO NO
HFC-236fa SI SI SI NO NO
POLVO CLASE D NO NO NO SI NO
Q. HUMEDO SI NO NO NO SI

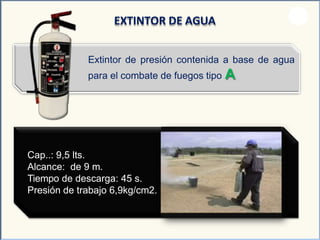

15. Extintor de presión contenida a base de agua
para el combate de fuegos tipo A
EXTINTOR DE AGUA
Cap..: 9,5 lts.
Alcance: de 9 m.
Tiempo de descarga: 45 s.
Presión de trabajo 6,9kg/cm2.

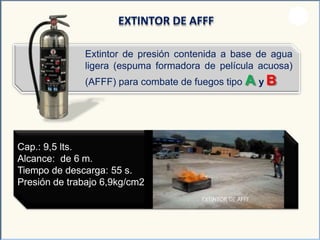

16. Extintor de presión contenida a base de agua
ligera (espuma formadora de película acuosa)
(AFFF) para combate de fuegos tipo A y B
EXTINTOR DE AFFF
Cap.: 9,5 lts.
Alcance: de 6 m.
Tiempo de descarga: 55 s.
Presión de trabajo 6,9kg/cm2

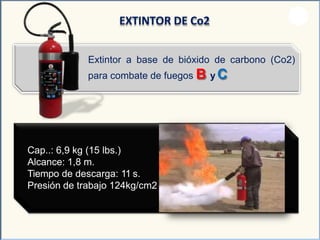

17. Extintor a base de bióxido de carbono (Co2)
para combate de fuegos B y C
EXTINTOR DE Co2
Cap..: 6,9 kg (15 lbs.)
Alcance: 1,8 m.
Tiempo de descarga: 11 s.
Presión de trabajo 124kg/cm2

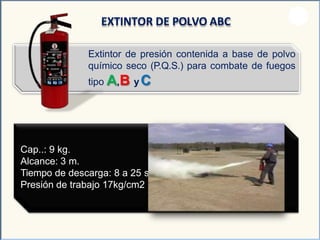

18. Extintor de presión contenida a base de polvo
químico seco (P.Q.S.) para combate de fuegos
tipo A,B yC
EXTINTOR DE POLVO ABC
.
Cap..: 9 kg.
Alcance: 3 m.
Tiempo de descarga: 8 a 25 s
Presión de trabajo 17kg/cm2

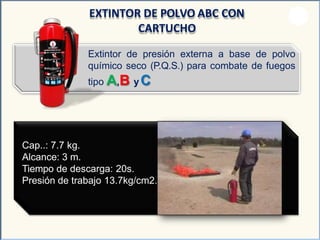

19. Extintor de presión externa a base de polvo
químico seco (P.Q.S.) para combate de fuegos
tipo A,B yC
EXTINTOR DE POLVO ABC CON
CARTUCHO
Cap..: 7.7 kg.
Alcance: 3 m.
Tiempo de descarga: 20s.
Presión de trabajo 13.7kg/cm2.

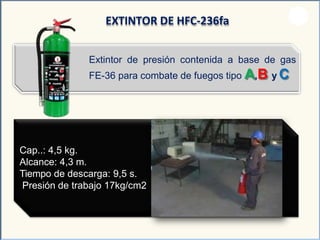

20. Extintor de presión contenida a base de gas
FE-36 para combate de fuegos tipo A,B y C
EXTINTOR DE HFC-236fa
Cap..: 4,5 kg.
Alcance: 4,3 m.
Tiempo de descarga: 9,5 s.
Presión de trabajo 17kg/cm2

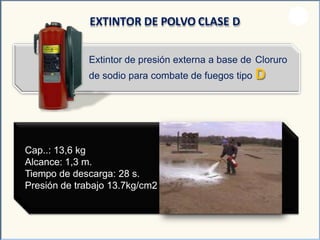

21. Extintor de presión externa a base de Cloruro
de sodio para combate de fuegos tipo D
EXTINTOR DE POLVO CLASE D
Cap..: 13,6 kg
Alcance: 1,3 m.
Tiempo de descarga: 28 s.
Presión de trabajo 13.7kg/cm2

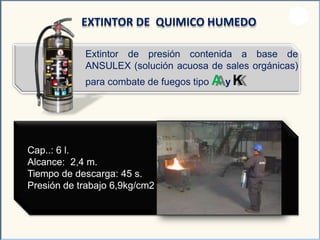

22. Extintor de presión contenida a base de
ANSULEX (solución acuosa de sales orgánicas)
para combate de fuegos tipo A y K
EXTINTOR DE QUIMICO HUMEDO
Cap..: 6 l.
Alcance: 2,4 m.
Tiempo de descarga: 45 s.
Presión de trabajo 6,9kg/cm2

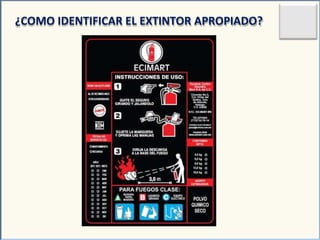

23. ¿COMO IDENTIFICAR EL EXTINTOR APROPIADO?

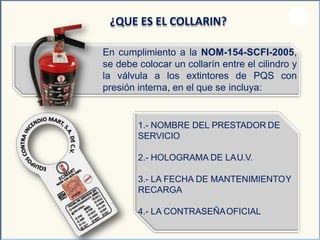

24. ¿QUE ES EL COLLARIN?
En cumplimiento a la NOM-154-SCFI-2005,
se debe colocar un collarín entre el cilindro y
la válvula a los extintores de PQS con
presión interna, en el que se incluya:
1.- NOMBRE DEL PRESTADOR DE
SERVICIO
2.- HOLOGRAMA DE LAU.V.
3.- LA FECHA DE MANTENIMIENTOY
RECARGA
4.- LA CONTRASEÑAOFICIAL

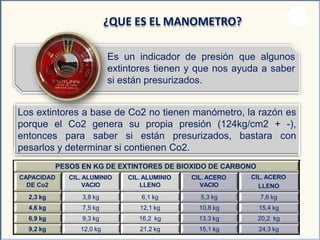

25. ¿QUE ES EL MANOMETRO?
Es un indicador de presión que algunos
extintores tienen y que nos ayuda a saber
si están presurizados.
Los extintores a base de Co2 no tienen manómetro, la razón es
porque el Co2 genera su propia presión (124kg/cm2 + -),
entonces para saber si están presurizados, bastara con
pesarlos y determinar si contienen Co2.
PESOS EN KG DE EXTINTORES DE BIOXIDO DE CARBONO
CAPACIDAD
DE Co2
CIL. ALUMINIO
VACIO
CIL. ALUMINIO
LLENO
CIL. ACERO
VACIO
CIL. ACERO
LLENO
2,3 kg 3,8 kg 6,1 kg 5,3 kg 7,6 kg
4,6 kg 7,5 kg 12,1 kg 10,8 kg 15,4 kg
6,9 kg 9,3 kg 16,2 kg 13.3 kg 20,2 kg
9,2 kg 12,0 kg 21,2 kg 15,1 kg 24,3 kg

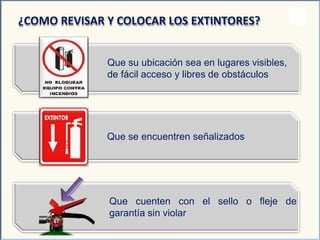

26. Que su ubicación sea en lugares visibles,
de fácil acceso y libres de obstáculos
¿COMO REVISAR Y COLOCAR LOS EXTINTORES?
Que se encuentren señalizados
el sello o fleje deQue cuenten con
garantía sin violar

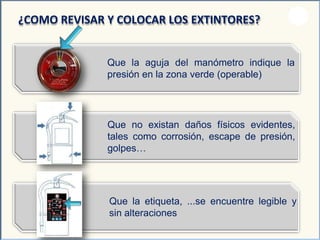

27. Que la aguja del manómetro indique la
presión en la zona verde (operable)
¿COMO REVISAR Y COLOCAR LOS EXTINTORES?
Que no existan daños físicos evidentes,
tales como corrosión, escape de presión,
golpes…
Que la etiqueta, ...se encuentre legible y
sin alteraciones

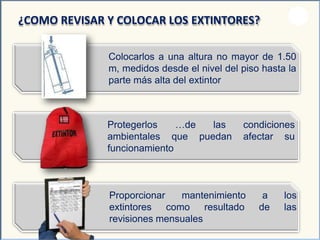

28. Colocarlos a una altura no mayor de 1.50
m, medidos desde el nivel del piso hasta la
parte más alta del extintor
¿COMO REVISAR Y COLOCAR LOS EXTINTORES?
Protegerlos
ambientales
…de las
que puedan
condiciones
afectar su
funcionamiento
mantenimientoProporcionar
extintores como resultado
a los
de las
revisiones mensuales

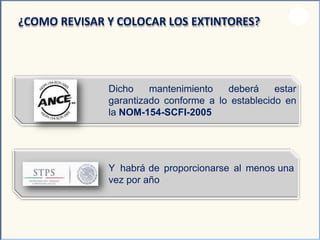

29. Dicho mantenimiento deberá estar
garantizado conforme a lo establecido en
la NOM-154-SCFI-2005
¿COMO REVISAR Y COLOCAR LOS EXTINTORES?
Y habrá de proporcionarse al menos una
vez por año

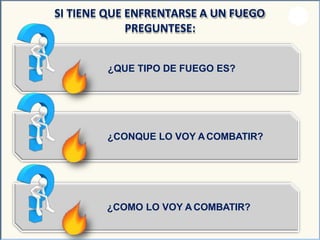

30. ¿QUE TIPO DE FUEGO ES?
SI TIENE QUE ENFRENTARSE A UN FUEGO
PREGUNTESE:
¿CONQUE LO VOY ACOMBATIR?
¿COMO LO VOY A COMBATIR?

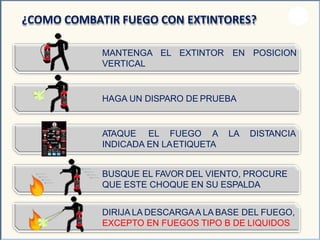

31. ¿COMO COMBATIR FUEGO CON EXTINTORES?
EL EXTINTOR EN POSICIONMANTENGA
VERTICAL
HAGA UN DISPARO DE PRUEBA
LA DISTANCIAATAQUE EL FUEGO A
INDICADA EN LAETIQUETA
BUSQUE EL FAVOR DEL VIENTO, PROCURE
QUE ESTE CHOQUE EN SU ESPALDA
DIRIJA LA DESCARGAA LA BASE DEL FUEGO,
EXCEPTO EN FUEGOS TIPO B DE LIQUIDOS

32. para romper el1.-QUITE EL SEGURO,
sello gire y jale el pasador.
OPERACIÓN DEL EXTINTOR PORTATIL DE PRESIÓN
INTERNA
2.-SUJETE LA MANGUERA, para evitar
accidentes sujete esta con fuerza de la
punta.
3.-OPRIMA LAS MANIJAS Y DIRIJA LA
DESCARGA A LA BASE DEL FUEGO, en
fuegos tipo B de líquidos dirija la descarga
de lado a lado.

33. LA MANGUERA DEL
para romper el sello de
1.-QUITE
RECIBIDOR
plástico
OPERACIÓN DEL EXTINTOR PORTATIL DE PRESIÓN
EXTERNA
2.- SUJETE LA BOQUILLA Y OPRIMA LA
PALANCA para perforar el cartucho
exterior.
3.-OPRIMA LA BOQUILLA Y DIRIJA LA
DESCARGA A LA BASE DEL FUEGO, en
fuegos tipo B de líquidos dirija la descarga
de lado a lado

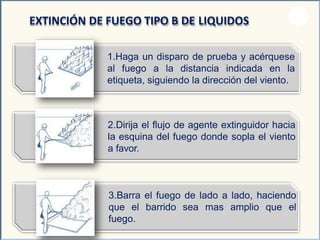

34. 1.Haga un disparo de prueba y acérquese
al fuego a la distancia indicada en la
etiqueta, siguiendo la dirección del viento.
EXTINCIÓN DE FUEGO TIPO B DE LIQUIDOS
2.Dirija el flujo de agente extinguidor hacia
la esquina del fuego donde sopla el viento
a favor.
3.Barra el fuego de lado a lado, haciendo
que el barrido sea mas amplio que el
fuego.

35. 1.Haga un disparo de prueba y acérquese
al fuego siguiendo la dirección del viento.
EXTINCIÓN DE FUEGO TIPO B DE GAS A PRESIÓN
2.Dirija el flujo de agente extinguidor hacia
la fuente de combustible.
3.Desplace el flujo de Polvo en dirección a
la corriente de gas hasta que la bola de
fuego se apague.
