Un PLC (Controlador Lógico Programable) es un dispositivo electrónico digital con memoria programable que permite implementar funciones lógicas, secuenciales, temporizadas y de conteo para controlar máquinas y procesos de forma rápida en ambientes industriales. Los PLC cuentan con características como múltiples entradas y salidas, resistencia a vibraciones, temperatura y ruido. Ejecutan programas de forma cíclica consultando el estado de las entradas, ejecutando instrucciones y activando o desactivando
• Interpretar los fundamentos científicos y tecnológicos de las máquinas eléctricas de corriente continua.
• Analizar los balances de potencias, ecuación general del par de rotación.
• Analizar el proceso de arranque de los motores de corriente continua y los diversos métodos existentes para lograrlo.
• Seleccionar, según criterios establecidos, las máquinas de corriente continua para aplicaciones específicas.
• Interpretar los fundamentos científicos y tecnológicos de las máquinas eléctricas de corriente continua.
• Analizar los balances de potencias, ecuación general del par de rotación.
• Analizar el proceso de arranque de los motores de corriente continua y los diversos métodos existentes para lograrlo.
• Seleccionar, según criterios establecidos, las máquinas de corriente continua para aplicaciones específicas.
Hasta hace poco tiempo el control de procesos industriales se hacía de forma cableado por medio de contactores y relés. Al operario que se encontraba a cargo de este tipo de instalaciones, se le exigía tener altos conocimientos técnicos para poder realizarlas y mantenerlas. Por otra parte, cualquier variación en el proceso suponía modificar físicamente gran parte de las conexiones de los montajes, siendo necesario para ello un gran esfuerzo técnico y un mayor desembolso económico.
En la actualidad, no se puede entender un proceso complejo de alto nivel desarrollado por técnicas cableadas. El ordenador y los autómatas programables ha intervenido de forma considerable para que este tipo de instalaciones se hayan visto sustituidas por otras controladas de forma programada.
El término PLC de amplia difusión en el medio significa en inglés, Controlador Lógico Programable. Originalmente se denominaban PCs (Programmable Controllers), pero, con la llegada de las IBM PCs, para evitar confusión, se emplearon definitivamente las siglas PLC
IPERC LINEA BASE DDH - SONDAJES, CONTROLES Y TEMAS MEDIOAMBIENTALES
Presentacion plcs

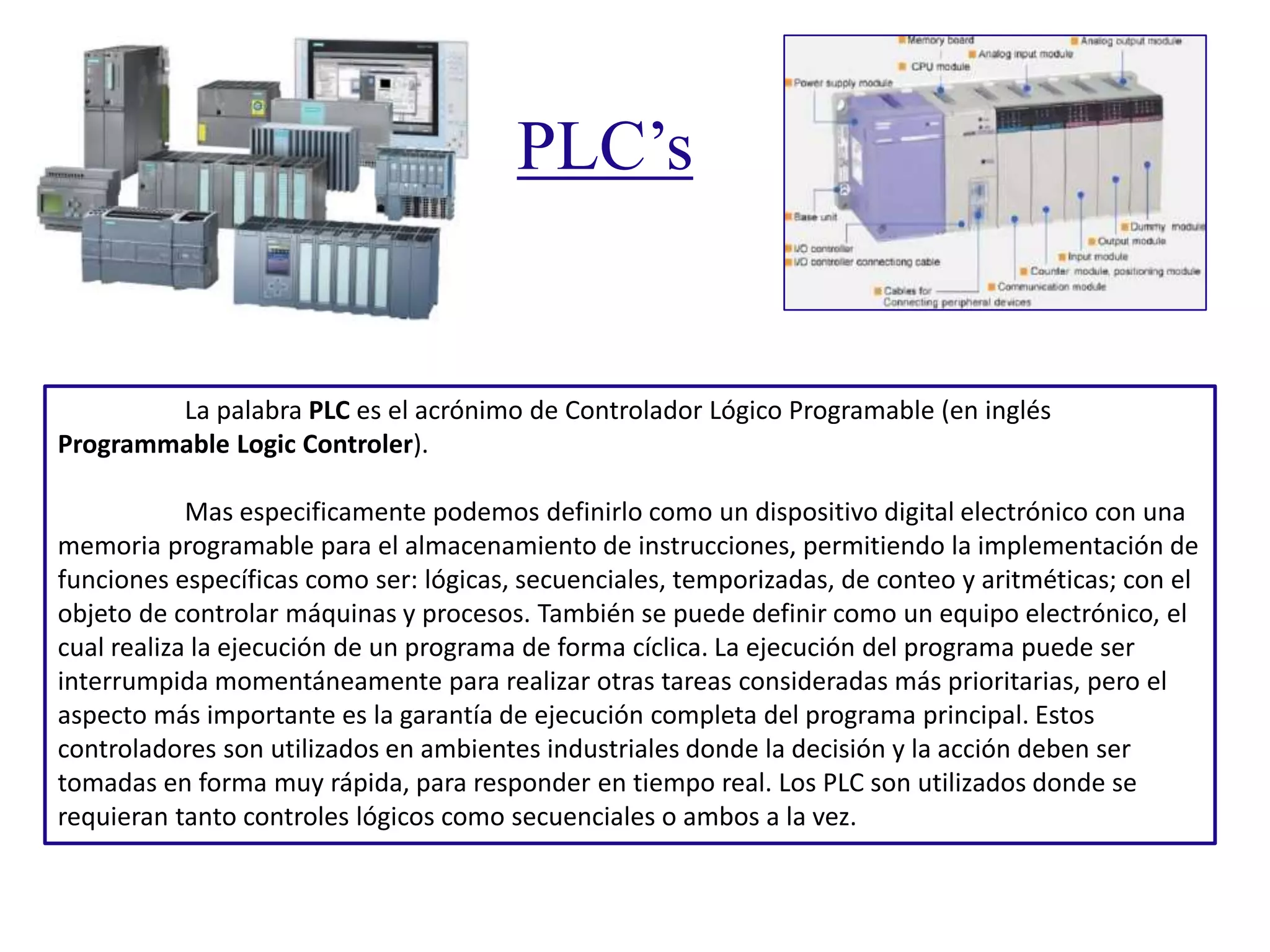

1. PLC’s
La palabra PLC es el acrónimo de Controlador Lógico Programable (en inglés
Programmable Logic Controler).
Mas especificamente podemos definirlo como un dispositivo digital electrónico con una
memoria programable para el almacenamiento de instrucciones, permitiendo la implementación de
funciones específicas como ser: lógicas, secuenciales, temporizadas, de conteo y aritméticas; con el
objeto de controlar máquinas y procesos. También se puede definir como un equipo electrónico, el
cual realiza la ejecución de un programa de forma cíclica. La ejecución del programa puede ser
interrumpida momentáneamente para realizar otras tareas consideradas más prioritarias, pero el
aspecto más importante es la garantía de ejecución completa del programa principal. Estos
controladores son utilizados en ambientes industriales donde la decisión y la acción deben ser
tomadas en forma muy rápida, para responder en tiempo real. Los PLC son utilizados donde se
requieran tanto controles lógicos como secuenciales o ambos a la vez.
2. PRINCIPALES CARACTERISTICAS
Los PLC cuentan con características específicas que los diferencian de las
computadoras y microcontroladores:
Diseñados para múltiples señales de entrada y salida, rangos de temperatura ampliados.
Inmunidad al ruido eléctrico y resistencia a la vibración y al impacto.
Los programas para el control de funcionamiento de la maquina, equipo ó sistema se suelen
guardar en baterías copia de seguridad ó en memorias no volátiles
Son robustos y están diseñados para resistir vibraciones, temperaturas, humedad y ruido.
- La interfaz para las entradas y las salidas esta dentro del controlador.
- Es muy sencilla tanto la programación como el entendimiento del lenguaje de programación
que implementan, el cual se basa en operaciones de lógica y conmutación
3. FUNCIONAMIENTO
Consulta estado de
entradas y guarda
información en “imagen
de entradas”
Consulta al programa según datos
almacenados de imagen de
interfaces. El resultado lo guarda
en “imagen de salidas”
Según imagen de salidas, los
dispositivos conectados a sus
terminales serán activados o
desactivados
La Función básica y primordial de un PLC a
evolucionado con los años para incluir el control
del relé secuencial, control de movimiento,
control de procesos, sistema de control
distribuido y comunicación por red. Las
capacidades de almacenamiento, potencia de
procesamiento y de comunicación de algunos
PLCs modernos aproximadamente equivalentes
a las computadoras de escritorio.
