Un PLC (Control Lógico Programable) es un equipo comúnmente utilizado para automatizar procesos industriales. Un PLC funciona leyendo entradas, ejecutando un programa, y actualizando salidas periódicamente. Está compuesto de módulos de entrada y salida, una unidad de procesamiento central, memoria, y fuente de alimentación. Los PLC ofrecen ventajas como confiabilidad, tamaño compacto, bajo costo y facilidad de programación en comparación con otros métodos de automatización.

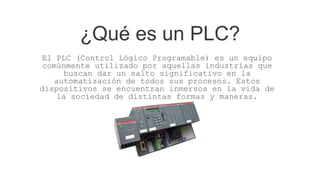

1. ¿Qué es un PLC?
El PLC (Control Lógico Programable) es un equipo
comúnmente utilizado por aquellas industrias que
buscan dar un salto significativo en la
automatización de todos sus procesos. Estos
dispositivos se encuentran inmersos en la vida de
la sociedad de distintas formas y maneras.

2. ¿Cuál es el funcionamiento del PLC?
• La operatividad del PLC está basada en procesos periódicos y de sucesión.
A continuación explicaremos una secuencia de estos aparatos.
• Autodiagnóstico: Es la revisión de todos los circuitos. En caso de presentarse un
inconveniente, el dispositivo indica una señal.
• Lectura de entrada y grabación: Evalúa cada entrada para diagnosticar si está en
estado de prendido o apagado y graba estos procesos en la memoria, instaurando
una imagen.
• Lectura y realización del programa: Utilizando la imagen que se encuentra en la
memoria, el ordenador realiza el programa instruido por el usuario.
• Registro y actualización de salidas: En este paso se restaura de manera coetánea
todas las salidas

3. • Computadoras de uso rudo, los PLC’s están hechos para resistir
vibración y cierta intensidad de impacto, y si algo brindan a sus
usuarios, es confiabilidad en el control de las funciones que realizan.
• Un equipo PLC, lo primero con lo que debe cumplir, es con mantener
el flujo de producción: que cada proceso se cumpla en orden y forma.
Los contratiempos son enemigos de cualquier industria, y el apoyo en
un PLC, fundamentalmente, es para evitar estos.

4. Tipos de PLC
• Cada empresa y cada planta tiene diferentes necesidades, por lo que
los PLC’s son bastante flexibles y adaptables, por lo que el abanico de
tareas realizables por medio de estos sistemas es bastante amplio. De
hecho, son éstas las que determinarán el tipo de PLC que se requerirá
instalar y utilizar para el control de algún proceso específico.

5. Hay dos formatos de PLC’s. El llamado
compacto (o integrado), y el modular.
• El PLC compacto se conforman de una sola unidad. Se usa en
aplicaciones pequeñas, y en un mismo equipo están integrados el
CPU, las entradas y salidas, la batería, la memoria y a veces hasta la
fuente de alimentación, el cableado y el software.

6. El PLC modular, como su nombre lo indica, está compuesto por elementos agrupados, y es
ideal para aplicaciones más amplias. Los módulos que lo conforman pueden ser los de:
tarjeta madre, CPU, memoria, módulo de entradas, módulo de salidas (o mixto). Las
entradas y salidas, según la necesidad, serán digitales o análogas.

7. Estructura de un PLC
• Fuente de alimentación DC
• Módulos de entrada y salida
• Unidad de procesamiento central (CPU)
• Equipo de programación

8. Módulos de entrada y salida (E / S)
• Los módulos de entrada / salida en PLC son de dos tipos.
Puede ser digital o analógico.
• Al igual que cualquier otro dispositivo o máquina, tenemos que
proporcionar información al controlador PLC.

9. • Por ejemplo, cuando el usuario presiona un botón, el motor
arranca. Aquí se ingresa el botón del interruptor. El motor es un
dispositivo de salida. En PLC, para tomar la entrada y devolver
la salida, hay módulos de E / S.

10. • Los módulos de entrada se utilizan para proporcionar una
interfaz para dispositivos de entrada como diferentes tipos de
interruptores (interruptor de botón, interruptor selector,
interruptor limitado), sensores, etc.

11. • Los módulos de salida se utilizan para proporcionar una
interfaz para dispositivos de salida como motor, ventilador, relé,
luz, lámpara, calentador eléctrico, válvula solenoide, zumbador,
etc.

12. Fuente de alimentación
• La fuente de alimentación proporciona energía a todos los demás
componentes para operar. Proporciona energía a los módulos de
entrada / salida, sistema de memoria y procesador.
• La función de la fuente de alimentación es proporcionar la alimentación
de CC o CA para operar el PLC.

13. Unidad de procesamiento central (CPU)
• La Unidad Central de Procesamiento es el corazón del sistema PLC. La
función de la CPU es almacenar y ejecutar los programas de software. Es la
parte que se encarga del procesamiento de la información y está basado en
un microprocesador y memorias. La unidad de memoria se comunica con el
microprocesador para leer y escribir información.

14. • Sistema de memoria
• Todo PLC posee una memoria organizada en área de trabajo
específicas que son:
• ROM (Read only memory). Memoria de solo lectura o memoria del
sistema operativo y no es accesible por el usuario, allí se almacenan
los programa ejecutivos o firmware.
• RAM (Random access memory). Memoria de acceso aleatorio,
memoria de datos o memoria de usuario, es una memoria volátil,
almacena la información de las variables de entrada y salida.
• Memoria insertable (EPROM, EEPROM). Si se quiere garantizar
totalmente el contenido de la información sin que se pierda el
programa efectuado, éste deberá almacenarse y grabarse en
memorias EPROM o EEPROM que son de tipo chips.

15. Ventajas de los PLCs
1.Componentes de estado sólido altamente confiables
2.Tamaño pequeño, espacio mínimo requerido
3.Elimine cables largos / conductos
4.Capacidad de comunicarse y conectarse fácilmente con la computadora.
Puede usar varios protocolos de comunicación estándar.
5.Un menor costo asociado en comparación con la otra tecnología de
automatización.
6.La operación rápida (sin tiempo de arranque) es una de las ventajas.
7.Puede realizar fácilmente los cambios en un diseño ya implementado.
8.Tiene un tiempo de escaneo rápido (cerca de 10-15
milisegundos). Requiere muy menos tiempo de operación para realizar
cualquier tarea.

16. Desventajas??
• DEJAR EN BLANCO………..

17. Protocolos de comunicación
Los protocolos de comunicación son un conjunto de reglas y pautas que permiten a los
usuarios de la informática enviar un bloque de datos de una ubicación a otra. Se utilizan
fundamentalmente para determinar el formato y la transmisión correcta de los datos, tanto
en las comunicaciones analógicas como digitales.
