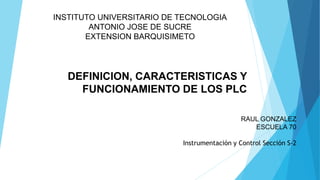

DEFINICION, CARACTERISTICAS Y
FUNCIONAMIENTO DE LOS PLC

2. PLC
(Programmable Logic Controller o Controlador lógico
programable). Son dispositivos electrónicos muy usados en la
automatización industrial para programar y controlar procesos
secuenciales en tiempo real. Un PLC controla la lógica de
funcionamiento de maquinas, plantas y procesos industriales,
procesan y reciben señales digitales y analógicas y pueden
aplicar estrategias de control.

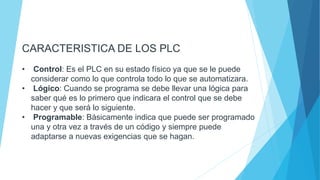

3. CARACTERISTICA DE LOS PLC
• Control: Es el PLC en su estado físico ya que se le puede
considerar como lo que controla todo lo que se automatizara.
• Lógico: Cuando se programa se debe llevar una lógica para
saber qué es lo primero que indicara el control que se debe
hacer y que será lo siguiente.
• Programable: Básicamente indica que puede ser programado
una y otra vez a través de un código y siempre puede
adaptarse a nuevas exigencias que se hagan.

4. CARACTERISTICA DE LOS PLC
• La CPU es el cerebro del PLC y está formado por el
procesador y la memoria.
• El procesador se encarga de ejecutar el programa escrito por el
usuario, que se encuentra almacenado en la memoria.
• La interfaz de entrada se ocupa de adaptar las señales
provenientes de los elementos captadores, tales como
botoneras, llaves, límites de carrera etc a nivel que el CPU
pueda interpretar como información.
• Proceso de instalación sencillo y rápido para el cliente final.
• La interfaz de salida es la encargada de administrar la potencia
necesaria para comandar el actuador.

5. FUNCIONAMIENTO DE LOS PLC
• Recoger datos de las fuentes de entrada a través de las
fuentes digitales y analógicas.
• Tomar decisiones en base a criterios preprogramados.
• Almacenar datos en la memoria.
• Generar ciclos de tiempo.
• Realizar cálculos matemáticos.
• Actuar sobre los dispositivos externos mediante las salidas
analógicas y digitales.
• Comunicarse con otros sistemas externos.

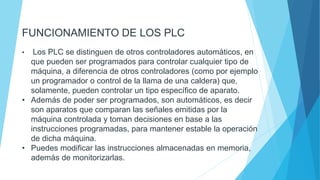

6. FUNCIONAMIENTO DE LOS PLC
• Los PLC se distinguen de otros controladores automáticos, en
que pueden ser programados para controlar cualquier tipo de
máquina, a diferencia de otros controladores (como por ejemplo
un programador o control de la llama de una caldera) que,
solamente, pueden controlar un tipo específico de aparato.
• Además de poder ser programados, son automáticos, es decir
son aparatos que comparan las señales emitidas por la
máquina controlada y toman decisiones en base a las
instrucciones programadas, para mantener estable la operación
de dicha máquina.
• Puedes modificar las instrucciones almacenadas en memoria,
además de monitorizarlas.
