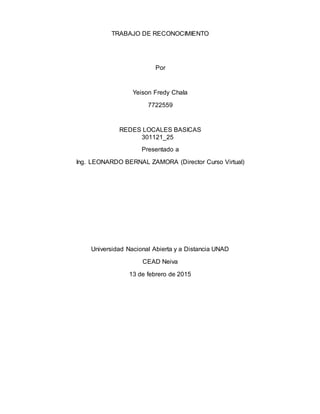

1. TRABAJO DE RECONOCIMIENTO
Por
Yeison Fredy Chala
7722559
REDES LOCALES BASICAS
301121_25
Presentado a
Ing. LEONARDO BERNAL ZAMORA (Director Curso Virtual)
Universidad Nacional Abierta y a Distancia UNAD
CEAD Neiva
13 de febrero de 2015

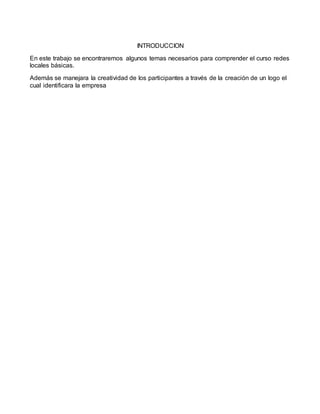

2. INTRODUCCION
En este trabajo se encontraremos algunos temas necesarios para comprender el curso redes
locales básicas.
Además se manejara la creatividad de los participantes a través de la creación de un logo el
cual identificara la empresa

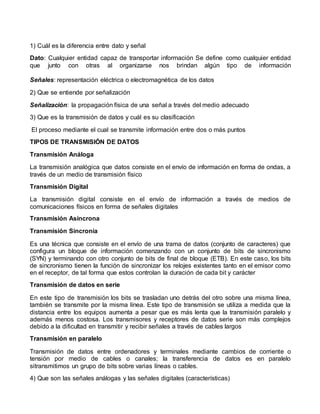

3. 1) Cuál es la diferencia entre dato y señal
Dato: Cualquier entidad capaz de transportar información Se define como cualquier entidad
que junto con otras al organizarse nos brindan algún tipo de información
Señales: representación eléctrica o electromagnética de los datos
2) Que se entiende por señalización
Señalización: la propagación física de una señal a través del medio adecuado
3) Que es la transmisión de datos y cuál es su clasificación
El proceso mediante el cual se transmite información entre dos o más puntos
TIPOS DE TRANSMISIÓN DE DATOS
Transmisión Análoga
La transmisión analógica que datos consiste en el envío de información en forma de ondas, a
través de un medio de transmisión físico
Transmisión Digital
La transmisión digital consiste en el envío de información a través de medios de
comunicaciones físicos en forma de señales digitales
Transmisión Asíncrona
Transmisión Sincronía
Es una técnica que consiste en el envío de una trama de datos (conjunto de caracteres) que
configura un bloque de información comenzando con un conjunto de bits de sincronismo
(SYN) y terminando con otro conjunto de bits de final de bloque (ETB). En este caso, los bits
de sincronismo tienen la función de sincronizar los relojes existentes tanto en el emisor como
en el receptor, de tal forma que estos controlan la duración de cada bit y carácter
Transmisión de datos en serie
En este tipo de transmisión los bits se trasladan uno detrás del otro sobre una misma línea,
también se transmite por la misma línea. Este tipo de transmisión se utiliza a medida que la
distancia entre los equipos aumenta a pesar que es más lenta que la transmisión paralelo y
además menos costosa. Los transmisores y receptores de datos serie son más complejos
debido a la dificultad en transmitir y recibir señales a través de cables largos
Transmisión en paralelo
Transmisión de datos entre ordenadores y terminales mediante cambios de corriente o
tensión por medio de cables o canales; la transferencia de datos es en paralelo
sitransmitimos un grupo de bits sobre varias líneas o cables.
4) Que son las señales análogas y las señales digitales (características)

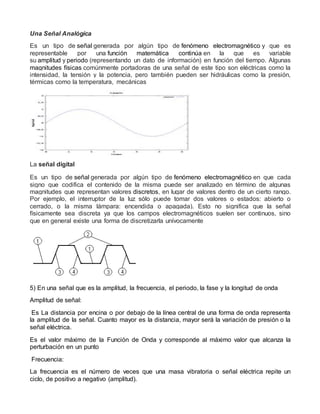

4. Una Señal Analógica
Es un tipo de señal generada por algún tipo de fenómeno electromagnético y que es
representable por una función matemática continúa en la que es variable
su amplitud y periodo (representando un dato de información) en función del tiempo. Algunas
magnitudes físicas comúnmente portadoras de una señal de este tipo son eléctricas como la
intensidad, la tensión y la potencia, pero también pueden ser hidráulicas como la presión,
térmicas como la temperatura, mecánicas
La señal digital
Es un tipo de señal generada por algún tipo de fenómeno electromagnético en que cada
signo que codifica el contenido de la misma puede ser analizado en término de algunas
magnitudes que representan valores discretos, en lugar de valores dentro de un cierto rango.
Por ejemplo, el interruptor de la luz sólo puede tomar dos valores o estados: abierto o
cerrado, o la misma lámpara: encendida o apagada). Esto no significa que la señal
físicamente sea discreta ya que los campos electromagnéticos suelen ser continuos, sino
que en general existe una forma de discretizarla unívocamente
5) En una señal que es la amplitud, la frecuencia, el periodo, la fase y la longitud de onda
Amplitud de señal:
Es La distancia por encina o por debajo de la línea central de una forma de onda representa
la amplitud de la señal. Cuanto mayor es la distancia, mayor será la variación de presión o la
señal eléctrica.
Es el valor máximo de la Función de Onda y corresponde al máximo valor que alcanza la
perturbación en un punto
Frecuencia:
La frecuencia es el número de veces que una masa vibratoria o señal eléctrica repite un
ciclo, de positivo a negativo (amplitud).

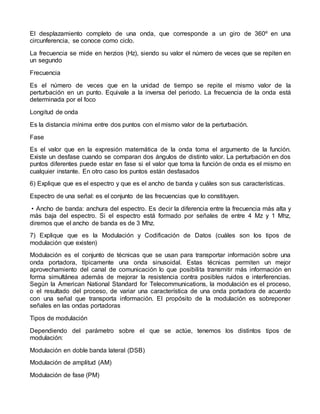

5. El desplazamiento completo de una onda, que corresponde a un giro de 360º en una
circunferencia, se conoce como ciclo.
La frecuencia se mide en herzios (Hz), siendo su valor el número de veces que se repiten en
un segundo
Frecuencia
Es el número de veces que en la unidad de tiempo se repite el mismo valor de la
perturbación en un punto. Equivale a la inversa del periodo. La frecuencia de la onda está
determinada por el foco
Longitud de onda
Es la distancia mínima entre dos puntos con el mismo valor de la perturbación.
Fase
Es el valor que en la expresión matemática de la onda toma el argumento de la función.
Existe un desfase cuando se comparan dos ángulos de distinto valor. La perturbación en dos
puntos diferentes puede estar en fase si el valor que toma la función de onda es el mismo en
cualquier instante. En otro caso los puntos están desfasados
6) Explique que es el espectro y que es el ancho de banda y cuáles son sus características.
Espectro de una señal: es el conjunto de las frecuencias que lo constituyen.
• Ancho de banda: anchura del espectro. Es decir la diferencia entre la frecuencia más alta y
más baja del espectro. Si el espectro está formado por señales de entre 4 Mz y 1 Mhz,
diremos que el ancho de banda es de 3 Mhz.
7) Explique que es la Modulación y Codificación de Datos (cuáles son los tipos de
modulación que existen)
Modulación es el conjunto de técnicas que se usan para transportar información sobre una
onda portadora, típicamente una onda sinusoidal. Estas técnicas permiten un mejor
aprovechamiento del canal de comunicación lo que posibilita transmitir más información en
forma simultánea además de mejorar la resistencia contra posibles ruidos e interferencias.
Según la American National Standard for Telecommunications, la modulación es el proceso,
o el resultado del proceso, de variar una característica de una onda portadora de acuerdo
con una señal que transporta información. El propósito de la modulación es sobreponer
señales en las ondas portadoras
Tipos de modulación
Dependiendo del parámetro sobre el que se actúe, tenemos los distintos tipos de
modulación:
Modulación en doble banda lateral (DSB)
Modulación de amplitud (AM)
Modulación de fase (PM)

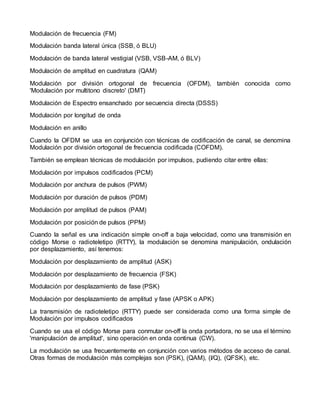

6. Modulación de frecuencia (FM)
Modulación banda lateral única (SSB, ó BLU)
Modulación de banda lateral vestigial (VSB, VSB-AM, ó BLV)
Modulación de amplitud en cuadratura (QAM)
Modulación por división ortogonal de frecuencia (OFDM), también conocida como
'Modulación por multitono discreto' (DMT)
Modulación de Espectro ensanchado por secuencia directa (DSSS)
Modulación por longitud de onda
Modulación en anillo
Cuando la OFDM se usa en conjunción con técnicas de codificación de canal, se denomina
Modulación por división ortogonal de frecuencia codificada (COFDM).
También se emplean técnicas de modulación por impulsos, pudiendo citar entre ellas:
Modulación por impulsos codificados (PCM)
Modulación por anchura de pulsos (PWM)
Modulación por duración de pulsos (PDM)
Modulación por amplitud de pulsos (PAM)
Modulación por posición de pulsos (PPM)
Cuando la señal es una indicación simple on-off a baja velocidad, como una transmisión en
código Morse o radioteletipo (RTTY), la modulación se denomina manipulación, ondulación
por desplazamiento, así tenemos:
Modulación por desplazamiento de amplitud (ASK)
Modulación por desplazamiento de frecuencia (FSK)
Modulación por desplazamiento de fase (PSK)
Modulación por desplazamiento de amplitud y fase (APSK o APK)
La transmisión de radioteletipo (RTTY) puede ser considerada como una forma simple de
Modulación por impulsos codificados
Cuando se usa el código Morse para conmutar on-off la onda portadora, no se usa el término
'manipulación de amplitud', sino operación en onda continua (CW).
La modulación se usa frecuentemente en conjunción con varios métodos de acceso de canal.
Otras formas de modulación más complejas son (PSK), (QAM), (I/Q), (QFSK), etc.

7. Codificar consiste en transformar unos datos o hechos de su representación usual en otra
representación predefinida y preestablecida entre el emisor y el receptor, que puede ser tan
arbitraria y convencional como se quiera.
Para que los ordenadores puedan manipular datos, éstos deben estar codificados. Aunque
pueden utilizarse diferentes códigos, todos ellos tienen una característica común: únicamente
utilizan dos símbolos, generalmente el 0 y el 1. La razón de utilizar sólo dos símbolos se
debe a que todos los dispositivos electrónicos de un ordenador trabajan solo con dos estados
únicos: activado-desactivado, abierto-cerrado, pasa corriente-no pasa corriente, etc.
Afortunadamente, con un alfabeto de sólo dos símbolos es posible representar cualquier
información escrita en el alfabeto norma
8) Que es la Multiplexación y cuáles son las técnicas que existen.
La Multiplexación es la combinación de dos o más canales de información en un solo medio
de transmisión usando un dispositivo llamado multiplexor. El proceso inverso se conoce
como demultiplexación. Un concepto muy similar es el de control de acceso al medio.
Existen muchas estrategias de Multiplexación según el protocolo de comunicación empleado,
que puede combinarlas para alcanzar el uso más eficiente; los más utilizados son:
La Multiplexación por división de tiempo o TDM (Time division multiplexing );
La multiplexación por división de frecuencia o FDM (Frequency-division multiplexing) y su
equivalente para medios ópticos, por división de longitud de onda o WDM (de Wavelength);
La multiplexación por división en código o CDM (Code division multiplexing);
Cuando existe un esquema o protocolo de multiplexación pensado para que múltiples
usuarios compartan un medio común, como por ejemplo en telefonía móvil o WiFi, suele
denominarse control de acceso al medio o método de acceso múltiple. Como métodos de
acceso múltiple destacan:
El acceso múltiple por división de frecuencia o FDMA;
El acceso múltiple por división de tiempo o TDMA;
El acceso múltiple por división de código o CDMA.

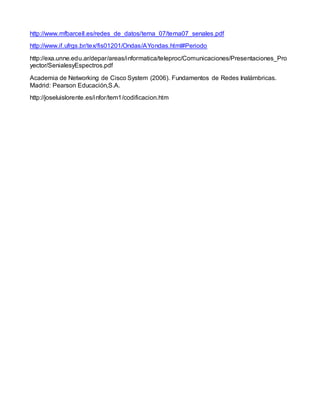

REFERNCIAS BIBLIOGRAFICAS

8. http://www.mfbarcell.es/redes_de_datos/tema_07/tema07_senales.pdf
http://www.if.ufrgs.br/tex/fis01201/Ondas/AYondas.html#Periodo
http://exa.unne.edu.ar/depar/areas/informatica/teleproc/Comunicaciones/Presentaciones_Pro
yector/SenialesyEspectros.pdf
Academia de Networking de Cisco System (2006). Fundamentos de Redes Inalámbricas.
Madrid: Pearson Educación,S.A.
http://joseluislorente.es/infor/tem1/codificacion.htm
