Este documento presenta varias ilustraciones anatómicas de la muñeca y la mano, incluidos los tendones extensores, los compartimentos del antebrazo, las arterias, nervios y ligamentos de la región, así como los túneles flexores de la muñeca proximal y distal. Cada ilustración está etiquetada con las principales estructuras y se proporciona una leyenda descriptiva.

1. MUÑECA

2. TENDONES EXTENOSORES
Leyenda: APL, abductor largo del pulgar; EPB, extensor corto del pulgar; ECRL, extensor radial largo del carpo; ECRB, extensor
radial corto del carpo; EPL, extensor largo del pulgar; EIP, extensor propio del índice ; EDC, extensor común largo de los dedos;
EDQ, extensor del 5º dedo ECU, extensor cubital del carpo

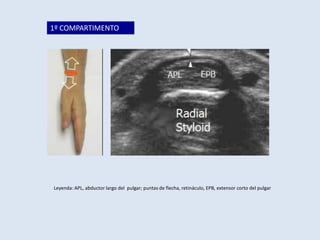

3. 1º COMPARTIMENTO
Leyenda: APL, abductor largo del pulgar; puntas de flecha, retináculo, EPB, extensor corto del pulgar

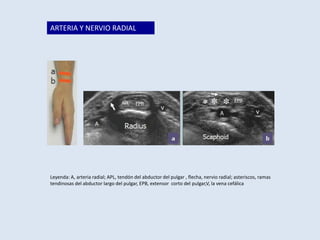

4. ARTERIA Y NERVIO RADIAL
Leyenda: A, arteria radial; APL, tendón del abductor del pulgar , flecha, nervio radial; asteriscos, ramas
tendinosas del abductor largo del pulgar, EPB, extensor corto del pulgar,V, la vena cefálica

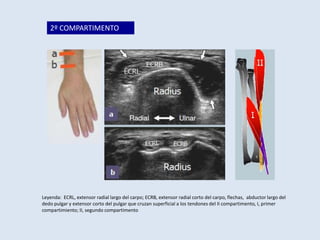

5. 2º COMPARTIMENTO
Leyenda: ECRL, extensor radial largo del carpo; ECRB, extensor radial corto del carpo, flechas, abductor largo del
dedo pulgar y extensor corto del pulgar que cruzan superficial a los tendones del II compartimento, I, primer
compartimiento; II, segundo compartimento

6. 3º COMPARTIMENTO
Leyenda: ECRB, extensor corto radial del carpo , Lt, tubérculo Lister; EPL, tendón extensor largo del pulgar; IV,
cuarto compartimento de los tendones extensores
Leyenda: flechas, tendón extensor largo del pulgar; ECRB, extensor radial corto del carpo; ECRL, extensor
largo radial del carpo

7. 4º COMPARTIMENTO
Leyenda: punta de flecha, V compartimento tendones extensores (extensor propio del 5º dedo), flechas, IV
compartimiento tendones extensores (extensor común de los dedos, extensor propio del índice), asteriscos,
el cartílago articular de la cabeza del cúbito; EPL, extensor largo del pulgar; ECRB, extensor radial corto del
carpo; ECRL, extensor largo radial del carpo.

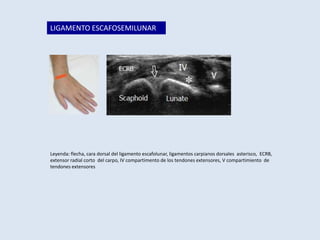

8. LIGAMENTO ESCAFOSEMILUNAR
Leyenda: flecha, cara dorsal del ligamento escafolunar, ligamentos carpianos dorsales asterisco, ECRB,
extensor radial corto del carpo, IV compartimento de los tendones extensores, V compartimiento de
tendones extensores

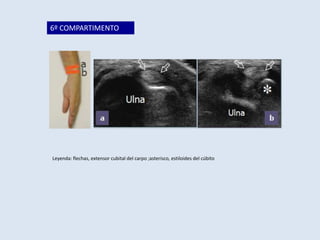

9. 6º COMPARTIMENTO
Leyenda: flechas, extensor cubital del carpo ;asterisco, estiloides del cúbito

10. ARTICULACIÓN RADIOCUBITAL
Leyenda: flechas ,línea radiocubital distal, punta de flecha, la línea de articulación radiocubital distal;
Uhead, cabeza del cúbito; Uneck, cuello cubital; IV, cuarto compartimento, V, quinto compartimiento

11. ARTICULACIÓN RADIOCARPIANA E INTERCARPIANA
Leyenda: punta de flecha, el receso dorsal de las articulaciones carpometacarpiana, asterisco, IV
compartimiento de los tendones extensores, flechas negras, receso dorsal de la mediocarpiana , las
flechas blancas, receso dorsal de la articulación radiocarpiana, Rad, radio, Lun, semilunar, Cap,
hueso grande; Met, metacarpiano

12. TUNEL CARPIANO PROXIMAL
Leyenda: a, arteria cubital, puntas de flecha, retináculo flexor, d, flexores profundos; fcr, flexor radial del carpo
; fpl, tendón flexor largo del pulgar, s, flexores superficiales; flecha hueca, el nervio cubital, flecha blanca,
mediana nervio

13. TUNEL CARPIANO DISTAL
Leyenda: a, la arteria cubital, asterisco, gancho ganchoso; flecha curva, rama motora profunda del nervio cubital, d,
flexores profundos; fpl, flexor largo del pulgar, s, flexores superficiales, estrella, tubérculo del trapecio; puntas de flecha
huecas retináculo flexor, flecha negra hueca, rama del nervio cubital superficial; punta de flecha blanca, flexor cubital
del carpo, flecha blanca, nervio mediano

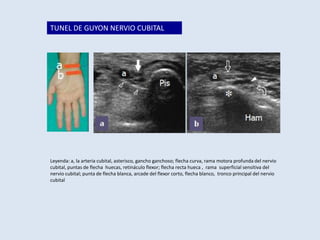

14. TUNEL DE GUYON NERVIO CUBITAL
Leyenda: a, la arteria cubital, asterisco, gancho ganchoso; flecha curva, rama motora profunda del nervio
cubital, puntas de flecha huecas, retináculo flexor; flecha recta hueca , rama superficial sensitiva del
nervio cubital; punta de flecha blanca, arcade del flexor corto, flecha blanco, tronco principal del nervio
cubital
