Este documento presenta una guía ilustrada de la ecografía normal de la muñeca y la mano, con imágenes de la anatomía de la cara dorsal y palmar. Incluye imágenes ecográficas del túnel del carpo, el canal de Guyón, las articulaciones, los compartimentos extensores e flexores, y los tendones asociados con vistas longitudinales y transversales.

1. ECOGRAFÍA DE MUÑECA
Anatomía normal y patología
prevalente

2. Imágenes adicionales tomadas con permiso de:
http://www.essr.org/cms/website.php?id=/en/i
ndex/educational_material.htm
EDUCATION & RESEARCH; ESSR Ultrasound Group Protocols

3. EXPLORACIÓN
ECOGRAFÍCA NORMAL

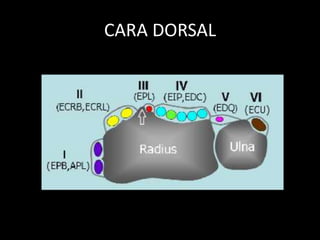

4. CARA DORSAL

5. CARA DORSAL
Primer Compartimento

6. CARA DORSAL

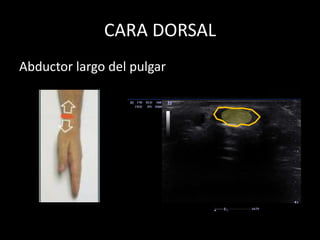

Abductor largo del pulgar

7. CARA DORSAL

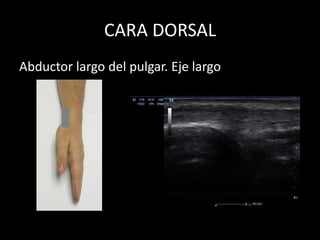

Abductor largo del pulgar. Eje largo

8. CARA DORSAL

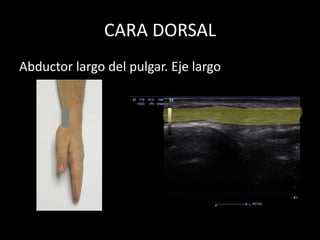

Abductor largo del pulgar. Eje largo

9. CARA DORSAL
Segundo Compartimento

10. CARA DORSAL

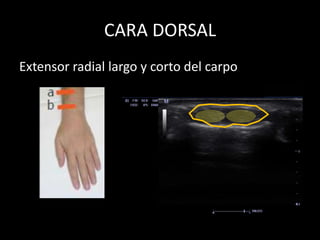

Extensor radial largo y corto del carpo

11. CARA DORSAL

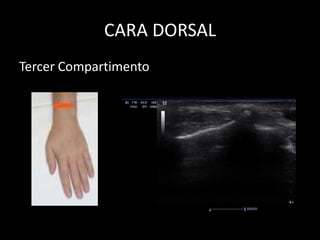

Tercer Compartimento

12. CARA DORSAL
Extensor largo del pulgar
TL

13. CARA DORSAL
Cuarto Compartimento

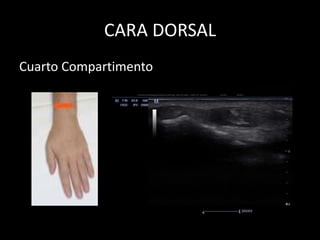

14. CARA DORSAL

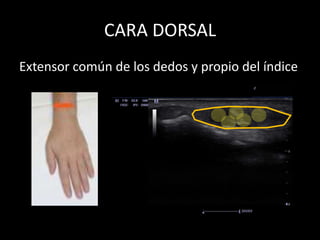

Extensor común de los dedos y propio del índice

15. CARA DORSAL

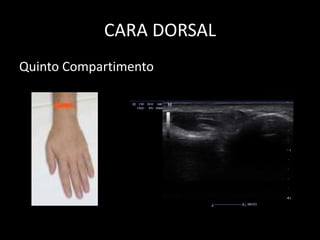

Quinto Compartimento

16. CARA DORSAL
Extensor propio del quinto dedo
C
R

17. CARA DORSAL

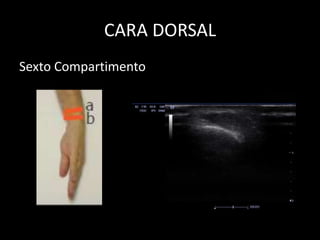

Sexto Compartimento

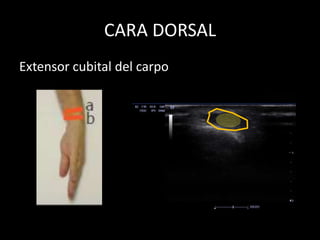

18. CARA DORSAL
Extensor cubital del carpo

19. CARA PALMAR

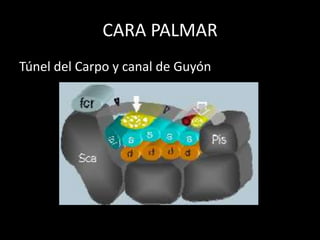

Túnel del Carpo y canal de Guyón

20. CARA PALMAR

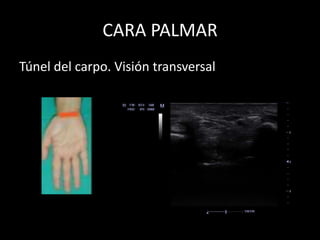

Túnel del carpo. Visión transversal

21. CARA PALMAR

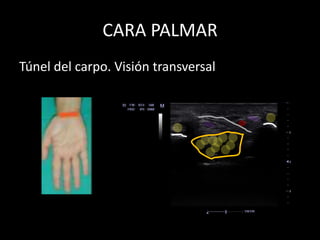

Túnel del carpo. Visión transversal

22. CARA PALMAR
Túnel del carpo. Visión longitudinal

23. CARA PALMAR

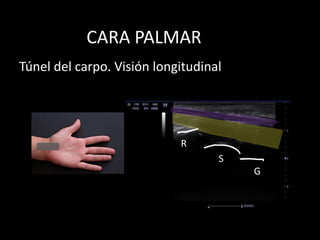

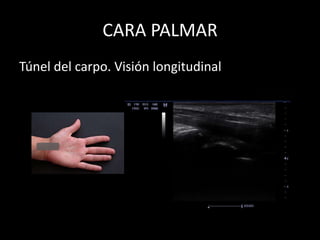

Túnel del carpo. Visión longitudinal
R
S
G

24. CARA PALMAR

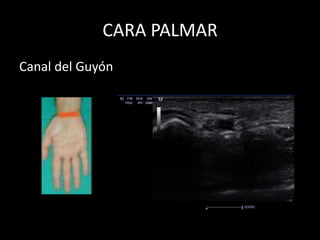

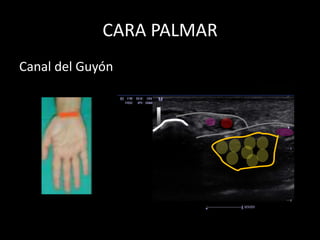

Canal del Guyón

25. CARA PALMAR
Canal del Guyón

26. ECOGRAFÍA DE MANO
Anatomía normal y patología
prevalente

27. CARA PALMAR

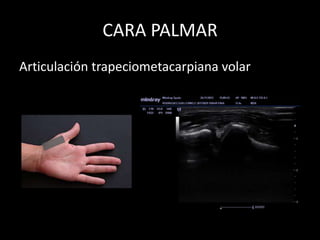

Articulación trapeciometacarpiana volar

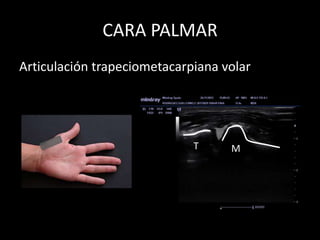

28. CARA PALMAR
Articulación trapeciometacarpiana volar
T
M

29. CARA PALMAR

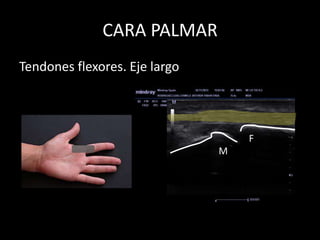

Tendones flexores. Eje largo

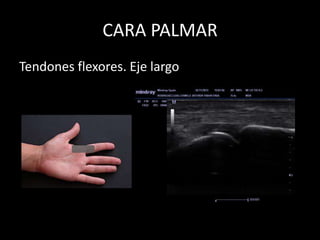

30. CARA PALMAR
Tendones flexores. Eje largo
F
M

31. CARA PALMAR

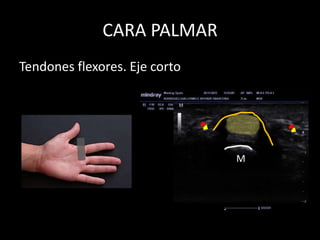

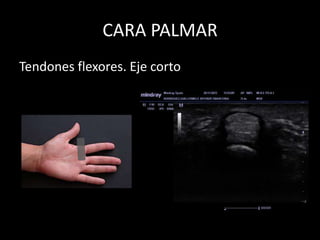

Tendones flexores. Eje corto

32. CARA PALMAR
Tendones flexores. Eje corto
M

33. CARA PALMAR

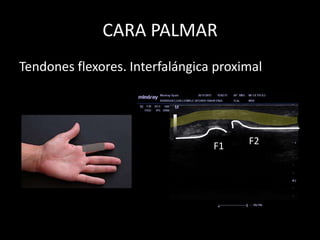

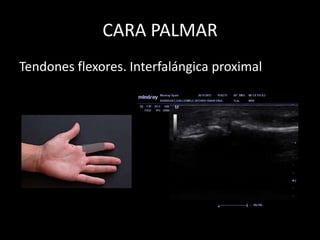

Tendones flexores. Interfalángica proximal

34. CARA PALMAR
Tendones flexores. Interfalángica proximal
F1
F2

35. CARA PALMAR

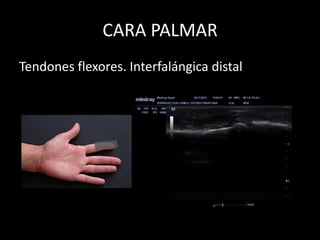

Tendones flexores. Interfalángica distal

36. CARA PALMAR
Tendones flexores. Interfalángica distal
F3
F2

37. CARA DORSAL

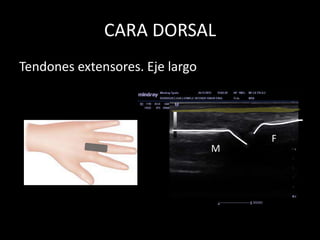

Tendones extensores. Eje largo

38. CARA DORSAL
Tendones extensores. Eje largo
M
F

39. CARA DORSAL

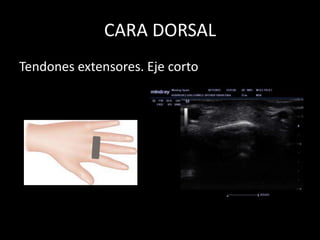

Tendones extensores. Eje corto

40. CARA DORSAL

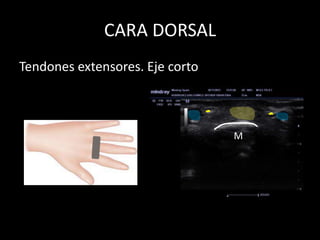

Tendones extensores. Eje corto
M
