El documento describe diferentes tipos de proyecciones y mapas. Explica proyecciones planas, cónicas y cilíndricas como la proyección de Mercator y Peters. También describe mapas topográficos y temáticos, e incluye ejemplos de mapas físicos, políticos, climáticos, económicos y demográficos. Por último, explica cómo calcular distancias reales utilizando las escalas de un mapa.

1. PROYECCIONES:
PLANA, CÓNICA Y CILÍNDRICA( MERCATOR Y
PETERS)
MAPAS:
TIPOS DE MAPAS: TOPOGRÁFICOS Y TEMÁTICOS
ESCALAS: CALCULO DE DISTANCIAS
Representación de la Tierra:
PROYECIONES y MAPAS

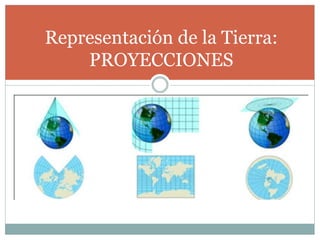

2. Representación de la Tierra:
PROYECCIONES

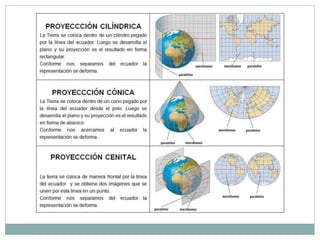

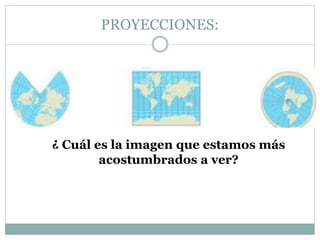

3. PROYECCIONES:
¿ Cuál es la imagen que estamos más
acostumbrados a ver?

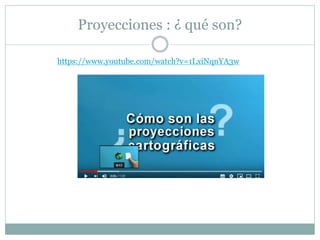

4. Proyecciones : ¿ qué son?
https://www.youtube.com/watch?v=1LxiNqnYA3w

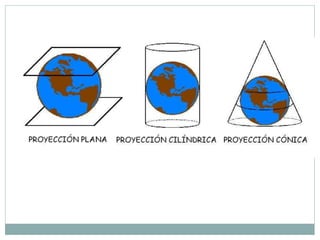

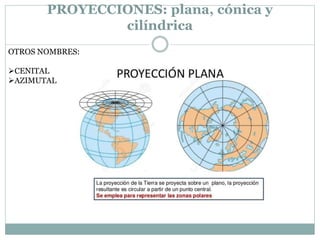

6. PROYECCIONES: plana, cónica y
cilíndrica
OTROS NOMBRES:
CENITAL
AZIMUTAL

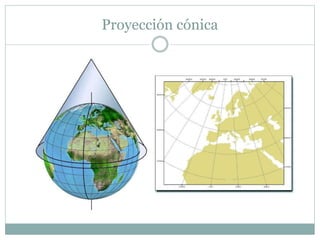

7. Proyección cónica

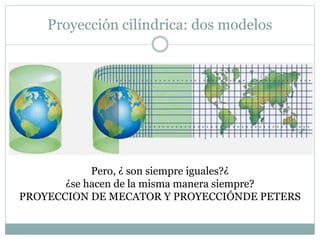

8. Proyección cilíndrica: dos modelos
Pero, ¿ son siempre iguales?¿
¿se hacen de la misma manera siempre?
PROYECCION DE MECATOR Y PROYECCIÓNDE PETERS

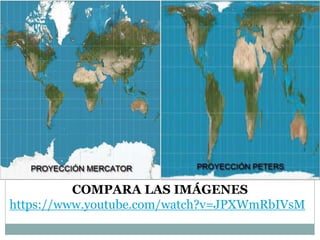

9. COMPARA LAS IMÁGENES
https://www.youtube.com/watch?v=JPXWmRbIVsM

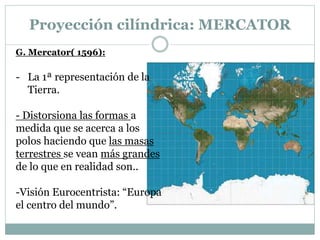

10. Proyección cilíndrica: MERCATOR
G. Mercator( 1596):
- La 1ª representación de la
Tierra.
- Distorsiona las formas a
medida que se acerca a los
polos haciendo que las masas
terrestres se vean más grandes
de lo que en realidad son..
-Visión Eurocentrista: “Europa
el centro del mundo”.

11. Proyección cilíndrica: PETERS
Gall-Peters( s.
XIX):
- Las proporciones
del TAMAÑO de los
continentes son
CORRECTOS.
- Aparentemente más
desproporcionado,
PERO MÁS REAL.

13. SE LLAMA MAPA A TODA
REPRESENTACIÓN DE LA
SUPERFICIE TERRESTRE
O DE UNA PARTE DE ELLA
EN UNA SUPERFICIE
PLANA.
E S U N A R E P R E S E N T A C I Ó N
R E D U C I D A ( A E S C A L A ) D E L
T E R R I T O R I O .
Representación de la Tierra:
MAPAS

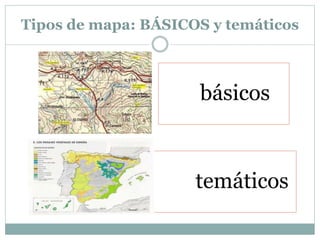

14. Tipos de mapa: BÁSICOS y temáticos
básicos
temáticos

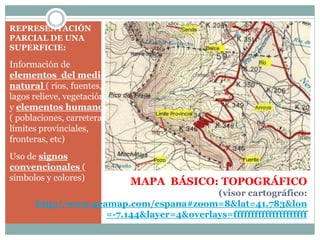

15. MAPA BÁSICO: TOPOGRÁFICO
(visor cartográfico:
http://www.geamap.com/espana#zoom=8&lat=41.783&lon
=-7.144&layer=4&overlays=fffffffffffffffffffff
REPRESENTACIÓN
PARCIAL DE UNA
SUPERFICIE:
Información de
elementos del medio
natural ( ríos, fuentes,
lagos relieve, vegetación)
y elementos humanos
( poblaciones, carreteras,
límites provinciales,
fronteras, etc)
Uso de signos
convencionales (
símbolos y colores)

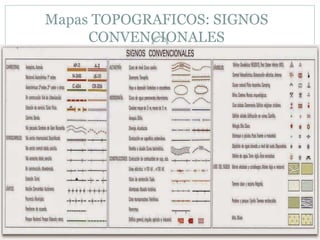

16. Mapas TOPOGRAFICOS: SIGNOS
CONVENCIONALES

17. MAPAS TEMÁTICOS
Mapa físico
Representa información
DE UN FENÓMENO
GEOGRÁFICO EN UN
TERRITORIO:
INFORMACIÓN SOB
RE ELEMENTOS DE
GEOGRAFÍA FÍSICA:
FORMAS DE
RELIEVE
( montañas, cordilleras,
mesetas, depresiones,
cabos, penínsulas, golfos,
bahías, estrechos, islas,
archipiélagos)
ELEMENTOS DE LA
HIDROESFERA
( océanos, mares, ríos,
lagos)

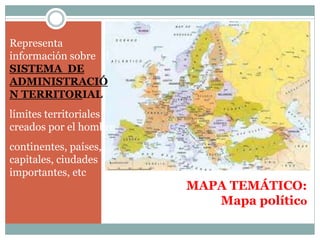

18. MAPA TEMÁTICO:
Mapa político
Representa
información sobre el
SISTEMA DE
ADMINISTRACIÓ
N TERRITORIAL
límites territoriales
creados por el hombre
continentes, países,
capitales, ciudades
importantes, etc

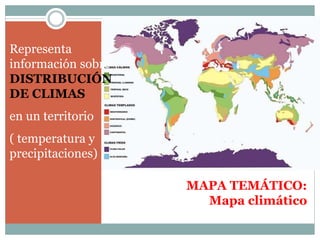

19. MAPA TEMÁTICO:
Mapa climático
Representa
información sobre
DISTRIBUCIÓN
DE CLIMAS
en un territorio
( temperatura y
precipitaciones)

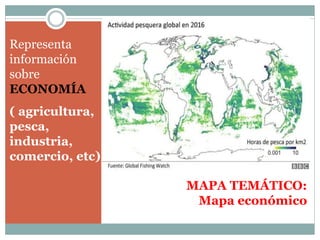

20. MAPA TEMÁTICO:
Mapa económico
Representa
información
sobre
ECONOMÍA
( agricultura,
pesca,
industria,
comercio, etc)

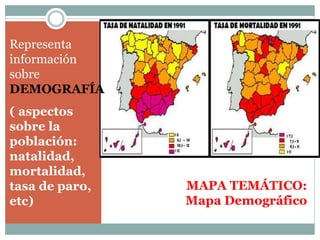

21. MAPA TEMÁTICO:
Mapa Demográfico
Representa
información
sobre
DEMOGRAFÍA
( aspectos
sobre la
población:
natalidad,
mortalidad,
tasa de paro,
etc)

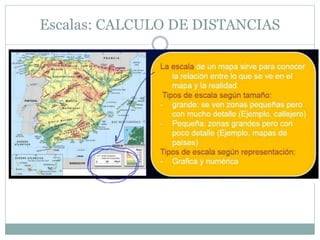

22. Escalas: CALCULO DE DISTANCIAS

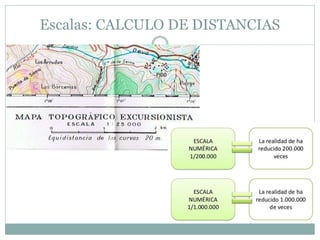

23. Escalas: CALCULO DE DISTANCIAS

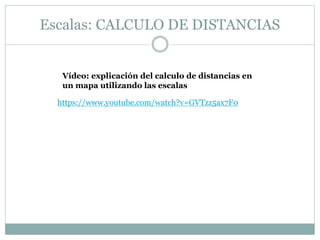

24. Escalas: CALCULO DE DISTANCIAS
Vídeo: explicación del calculo de distancias en
un mapa utilizando las escalas
https://www.youtube.com/watch?v=GVTzz5ax7F0

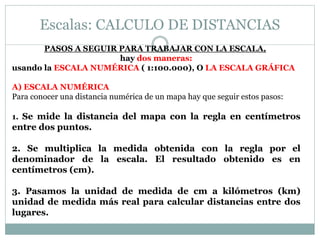

25. Escalas: CALCULO DE DISTANCIAS
PASOS A SEGUIR PARA TRABAJAR CON LA ESCALA,
hay dos maneras:
usando la ESCALA NUMÉRICA ( 1:100.000), O LA ESCALA GRÁFICA
A) ESCALA NUMÉRICA
Para conocer una distancia numérica de un mapa hay que seguir estos pasos:
1. Se mide la distancia del mapa con la regla en centímetros
entre dos puntos.
2. Se multiplica la medida obtenida con la regla por el
denominador de la escala. El resultado obtenido es en
centímetros (cm).
3. Pasamos la unidad de medida de cm a kilómetros (km)
unidad de medida más real para calcular distancias entre dos
lugares.

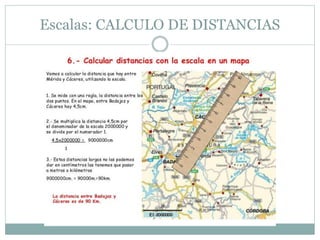

26. Escalas: CALCULO DE DISTANCIAS

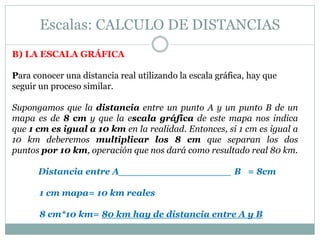

27. Escalas: CALCULO DE DISTANCIAS
B) LA ESCALA GRÁFICA
Para conocer una distancia real utilizando la escala gráfica, hay que
seguir un proceso similar.
Supongamos que la distancia entre un punto A y un punto B de un
mapa es de 8 cm y que la escala gráfica de este mapa nos indica
que 1 cm es igual a 10 km en la realidad. Entonces, si 1 cm es igual a
10 km deberemos multiplicar los 8 cm que separan los dos
puntos por 10 km, operación que nos dará como resultado real 80 km.
Distancia entre A__________________ B = 8cm
1 cm mapa= 10 km reales
8 cm*10 km= 80 km hay de distancia entre A y B
