COLEGIO VOCACIONAL MONSEÑOR
SANABRIA
Departamento de electrotecnia
Alumno: Andrés fallas flores
Profesor: Luis Fernando corrales corrales
Ante proyecto IR
Sección: 11-7
Justificación
En el siguiente proyecto se dará a conocer, después de
realizar la investigación respectiva, como realizar un
circuito para poder apagar algún tipo de iluminación por
medio de control remoto el cual es un proyecto muy
innovador para la sociedad en la que vivimos hoy en día.
Un circuito con IR (receptor infrarrojo) es un proyecto
innovador para la automatización ya que en el mismo se
realiza un circuito para apagar algún tipo de iluminación
por medio de control remoto.
El siguiente proyecto ya mencionado necesitará de una
rigurosa investigación ya que se necesitan compontes
integrados como el 4017 o los transistores BC548 y
BC558 que exigen de una investigación muy detallada
para su correcta colocación.
En el proyecto ya mencionado se estudió a fondo el
funcionamiento de los componentes en uso como por
ejemplo los transistores o el integrado 4017 con la
realización del mismo se llegó a observar las funciones y
en que más podrían ser utilizados los mismos como
futuros proyectos ya que en este es algo innovador para
la sociedad poder apagar o encender algún tipo de
iluminación por medio de control remoto.
Marco teórico
Descripción:

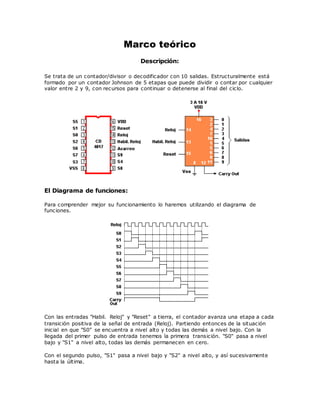

Se trata de un contador/divisor o decodificador con 10 salidas. Estructuralmente está
formado por un contador Johnson de 5 etapas que puede dividir o contar por cualquier
valor entre 2 y 9, con recursos para continuar o detenerse al final del ciclo.
El Diagrama de funciones:
Para comprender mejor su funcionamiento lo haremos utilizando el diagrama de
funciones.
Con las entradas "Habil. Reloj" y "Reset" a tierra, el contador avanza una etapa a cada
transición positiva de la señal de entrada (Reloj). Partiendo entonces de la situación
inicial en que "S0" se encuentra a nivel alto y todas las demás a nivel bajo. Con la
llegada del primer pulso de entrada tenemos la primera transición. "S0" pasa a nivel
bajo y "S1" a nivel alto, todas las demás permanecen en cero.
Con el segundo pulso, "S1" pasa a nivel bajo y "S2" a nivel alto, y así sucesivamente
hasta la última.

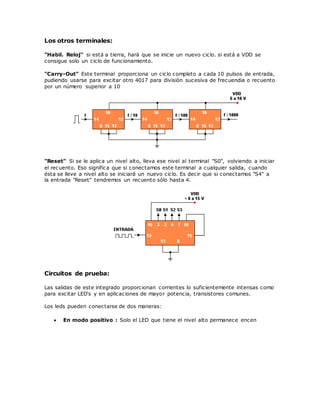

Los otros terminales:
"Habil. Reloj" si está a tierra, hará que se inicie un nuevo ciclo. si está a VDD se
consigue solo un ciclo de funcionamiento.
"Carry-Out" Este terminal proporciona un ciclo completo a cada 10 pulsos de entrada,
pudiendo usarse para excitar otro 4017 para división sucesiva de frecuendia o recuento
por un número superior a 10
"Reset" Si se le aplica un nivel alto, lleva ese nivel al terminal "S0", volviendo a iniciar
el recuento. Eso significa que si conectamos este terminal a cualquier salida, cuando
ésta se lleve a nivel alto se iniciará un nuevo ciclo. Es decir que si conectamos "S4" a
la entrada "Reset" tendremos un recuento sólo hasta 4.
Circuitos de prueba:
Las salidas de este integrado proporcionan corrientes lo suficientemente intensas como
para excitar LED's y en aplicaciones de mayor potencia, transistores comunes.
Los leds pueden conectarse de dos maneras:

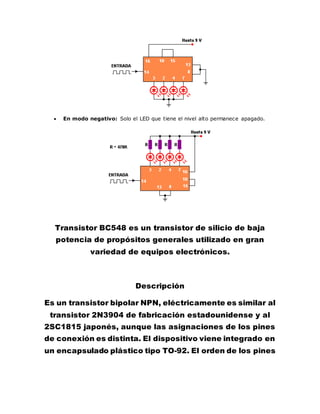

 En modo positivo : Solo el LED que tiene el nivel alto permanece encen
 En modo negativo: Solo el LED que tiene el nivel alto permanece apagado.
Transistor BC548 es un transistor de silicio de baja
potencia de propósitos generales utilizado en gran
variedad de equipos electrónicos.
Descripción
Es un transistor bipolar NPN, eléctricamente es similar al
transistor 2N3904 de fabricación estadounidense y al
2SC1815 japonés, aunque las asignaciones de los pines
de conexión es distinta. El dispositivo viene integrado en
un encapsulado plástico tipo TO-92. El orden de los pines

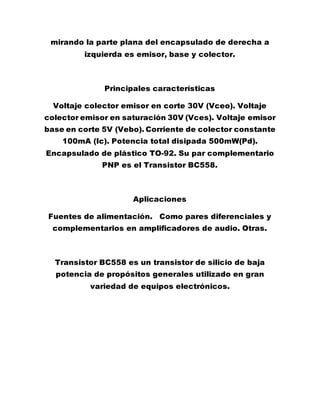

mirando la parte plana del encapsulado de derecha a
izquierda es emisor, base y colector.
Principales características
Voltaje colector emisor en corte 30V (Vceo). Voltaje
colector emisor en saturación 30V (Vces). Voltaje emisor
base en corte 5V (Vebo). Corriente de colector constante
100mA (Ic). Potencia total disipada 500mW(Pd).
Encapsulado de plástico TO-92. Su par complementario
PNP es el Transistor BC558.
Aplicaciones
Fuentes de alimentación. Como pares diferenciales y
complementarios en amplificadores de audio. Otras.
Transistor BC558 es un transistor de silicio de baja
potencia de propósitos generales utilizado en gran
variedad de equipos electrónicos.

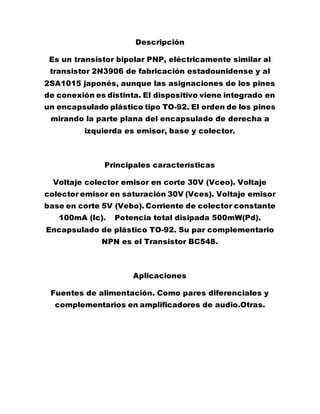

Descripción
Es un transistor bipolar PNP, eléctricamente similar al
transistor 2N3906 de fabricación estadounidense y al
2SA1015 japonés, aunque las asignaciones de los pines
de conexión es distinta. El dispositivo viene integrado en
un encapsulado plástico tipo TO-92. El orden de los pines
mirando la parte plana del encapsulado de derecha a
izquierda es emisor, base y colector.
Principales características
Voltaje colector emisor en corte 30V (Vceo). Voltaje
colector emisor en saturación 30V (Vces). Voltaje emisor
base en corte 5V (Vebo). Corriente de colector constante
100mA (Ic). Potencia total disipada 500mW(Pd).
Encapsulado de plástico TO-92. Su par complementario
NPN es el Transistor BC548.
Aplicaciones
Fuentes de alimentación. Como pares diferenciales y
complementarios en amplificadores de audio.Otras.
Discusión de los resultados
Se pudo concluir a partir de la materia estudiada y
investigada con anticipación la correcta colocación de
los componentes en el circuito ya que hubo problemas
con un componente, en específico un capacitor, que al
colocarlo se consumía una corriente necesaria para el
correcto funcionamiento del circuito así que se tuvo que
retirar para el correcto funcionamiento del circuito.

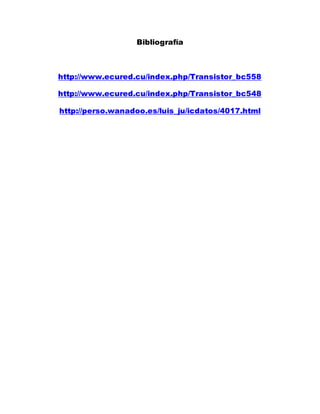

Bibliografía
http://www.ecured.cu/index.php/Transistor_bc558
http://www.ecured.cu/index.php/Transistor_bc548
http://perso.wanadoo.es/luis_ju/icdatos/4017.html
Presupuesto
Receptor infrarrojo………………………………. 1000 colones
Resistencias……………………………………….. 500 colones
Transistores………………………………………... 800 colones
Circuito integrado 4017………………………… 550 colones
Leds……………………………………………………. 200 colones
Diodo…………………………………………………… 50 colones
Rele 6v………………………………………………… 1300 colones
Blocks terminales………………………………… 2000 colones
Capacitor 100uf…………………………………… 200 colones
Base para 4017……………………………………. 300 colones
