Proyectos abraham

1

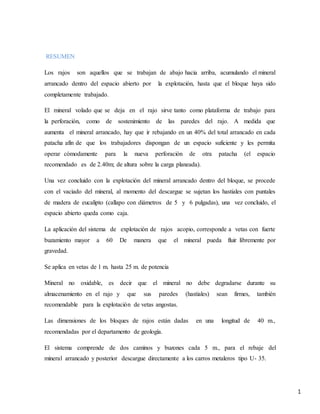

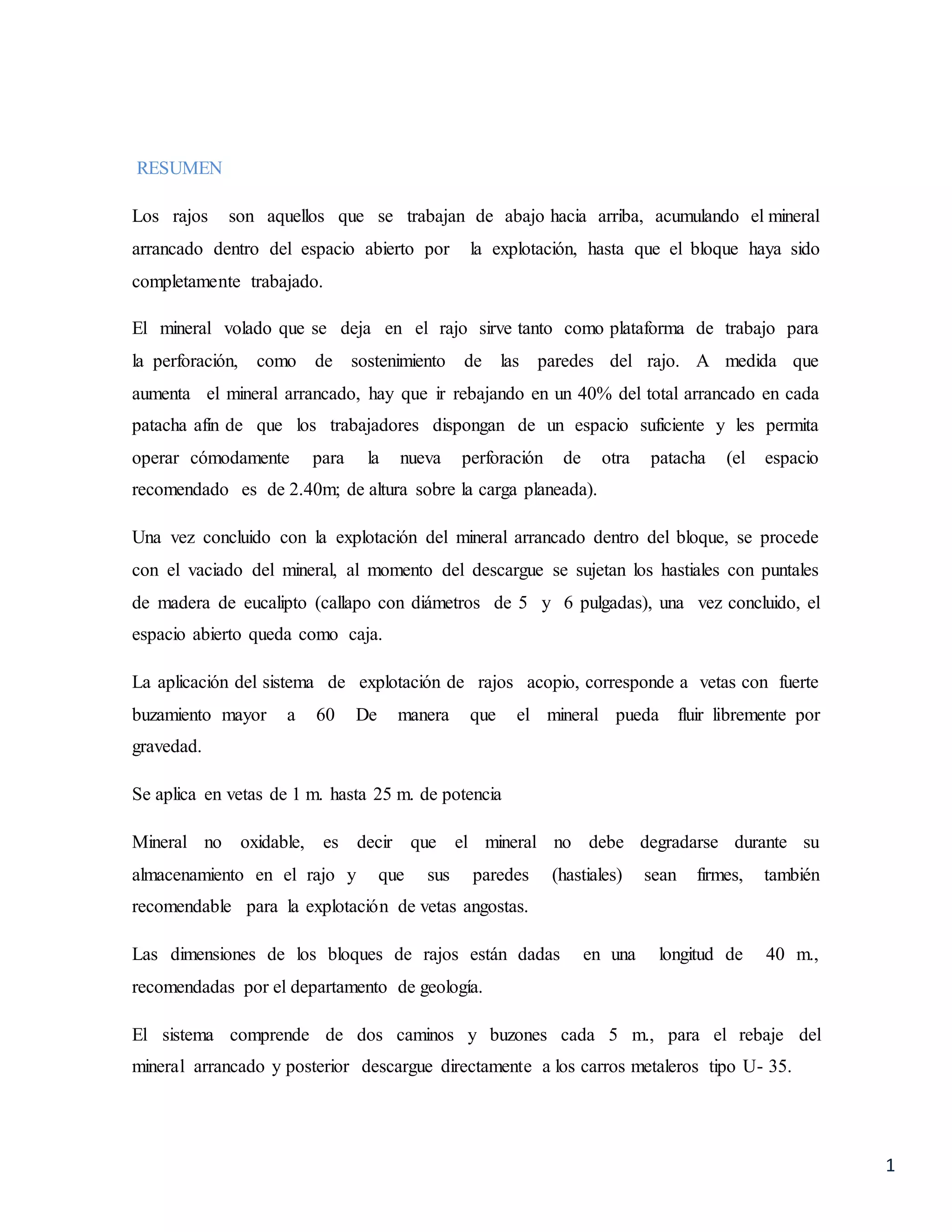

RESUMEN
Los rajos son aquellos que se trabajan de abajo hacia arriba, acumulando el mineral
arrancado dentro del espacio abierto por la explotación, hasta que el bloque haya sido
completamente trabajado.
El mineral volado que se deja en el rajo sirve tanto como plataforma de trabajo para
la perforación, como de sostenimiento de las paredes del rajo. A medida que
aumenta el mineral arrancado, hay que ir rebajando en un 40% del total arrancado en cada
patacha afín de que los trabajadores dispongan de un espacio suficiente y les permita
operar cómodamente para la nueva perforación de otra patacha (el espacio
recomendado es de 2.40m; de altura sobre la carga planeada).
Una vez concluido con la explotación del mineral arrancado dentro del bloque, se procede
con el vaciado del mineral, al momento del descargue se sujetan los hastiales con puntales
de madera de eucalipto (callapo con diámetros de 5 y 6 pulgadas), una vez concluido, el
espacio abierto queda como caja.
La aplicación del sistema de explotación de rajos acopio, corresponde a vetas con fuerte
buzamiento mayor a 60 De manera que el mineral pueda fluir libremente por
gravedad.
Se aplica en vetas de 1 m. hasta 25 m. de potencia
Mineral no oxidable, es decir que el mineral no debe degradarse durante su
almacenamiento en el rajo y que sus paredes (hastiales) sean firmes, también
recomendable para la explotación de vetas angostas.
Las dimensiones de los bloques de rajos están dadas en una longitud de 40 m.,
recomendadas por el departamento de geología.
El sistema comprende de dos caminos y buzones cada 5 m., para el rebaje del
mineral arrancado y posterior descargue directamente a los carros metaleros tipo U- 35.

2
CAPITULO I
ANTECEDENTES
1. Antecedentes
La explotación minera en Huanuni, se remota a épocas de la Colonia.
En 1840 fue explotada por el Industrial Juan Fulgencio Téllez, las propiedades Santa Ana,
Barbería, Vetillas, San Cristóbal, Carmen, Rosario y Barreno.
En 1841, Empresarios Chilenos explotaron los yacimientos de Porvenir y María Francisca.
En 1860, la Empresa Minera "El Polígono", explotó el cerro Posokoni, Chuallani y
Vizcachani.
En 1883; la Compañía "Sociedad Mineralógica Téllez Hermanos" explotó seis propiedades
de 79 Hectáreas, conjuntamente Enrique Harrison.
En 1894, Andrés Duncan forma la compañía Minera Huanuni, son explotados yacimientos
de Estaño. En 1912, Simón I. Patiño compra las propiedades de Huanuni, fundándose el
año 1932 la "Patiño Mines" hasta 1937 con el nombre de Bolivian Tin & Tungsten Mines
Corporación.
En 1952, el Yacimiento de Huanuni pasa a depender de la Comibol, entidad estatal que se
hace cargo de los tres grupos mineros nacionalizados en el gobierno de Víctor Paz
Esstensoro, pertenecían a Patiño, Hochschild y Aramayo.
En 1999, Comibol suscribe contrato de Riesgo Compartido (Joint Venture) con la Empresa
Minera Allied Deals PLC, luego por incumplimiento de contrato se transfiere a RBG
Intervención. En junio de 2006 por disposición del Estado termina el contrato de Riesgo
Compartido y Huanuni regresa a Comibol bajo el nombre de Empresa Minera Huanuni.

3
1.1. Geología del yacimiento
FUENTE: INTERNET
1.2.1.Geología local
En el yacimiento de Huanuni, afloran sedimentos paleozoicos, diques y lavas del terciario,
además de depósitos cuaternarios. El sistema silúrico está representado por rocas de la
formación Cancañiri, Llallagua Uncía.
El terciario tiene su expresión en la cubierta de lavas de la formación Morococala y los
diques ígneos riolíticos. El periodo cuaternario representado por depósitos coluviales de los
cerros y concentraciones aluviales de quebradas del río Huanuni.
Los sedimentos paleozoicos fueron plegados en anticlinales de dirección N 30º - 40º W.
Los anticlinales son asimétricos localmente volcados al Oeste cuyos planos axiales son
verticales o fuertemente inclinados al Este.
1.2.2.- Geología estructural

4
En Huanuni regionalmente los sedimentos paleozoicos se encuentran intensamente
plegados en sinclinales y anticlinales localmente volcados. Los ejes axiales se alinean con
un rumbo N 30-40W con volcamiento al sud por lo cual el buzamiento del plano axial a
veces es vertical o inclinado fuertemente al noreste.
El área de yacimiento de Huanuni tiene como preeminencia estructural al anticlinal
asimétrico de Pozokoni, en el flanco este buzan N 35- 60 W en las intercalaciones de
pizarras y cuarcitas cercanas al eje del anticlinal, existen una serie de micro pliegues, fallas
longitudinales, este paquete tiene la apariencia de mayor potencia, en el flanco oeste del
yacimiento a esto se suma la poca inclinación de este flanco.
En el flanco Oeste los estratos de esta formación (Llallagua) tiene buzamientos fuertes al
0este y se nota un volcán al Sudoeste de la estructura mayor a la altura del cerro Pozokoni.
1.3. Mineralogía
FUENTE: INTERNET
El yacimiento de Huanuni pertenece a un yacimiento poli metálico (Sn,Pb,Ag,Zn) del tipo
relleno de fisuras, Y presenta minerales de alta temperatura como casiterita en la parte
central (Pozokoni) y minerales de temperatura media a baja hacia la periferia, (Vizcachani,
Porvenir, María Francisca, Pepitos, etc.) con minerales argento-estanníferas
constituyéndose de esta manera como un claro ejemplo de distribución lateral con zonas de
mineralización distinta.

5
1.5.- Geometría del yacimiento
El yacimiento de Huanuni en la parte central del Pozoconi el plano axial buza con 35° -40°
E hasta la altura del nivel Patiño, para luego girar abruptamente y buzar con 70° -75° E,
con un buzamiento general de la mina 60°
Tipo de yacimiento son vetas tabulares, ramificadas.
1.6.- Geografía
1.7.1Ubicación
El yacimiento de Huanuni, ubicada en el gran macizo del Posokoni correspondiente al
grupo Estañifero de la Corporación Minera de Bolivia (COMIBOL), ubicado en la
provincia Pantaleón Dalence del departamento de Oruro, perteneciente al municipio de
Huanuni.
FUENTE: INTERNET
Las coordenadas geográficas son:
N=18172024
E=66500810
Elev=3963 (msnm)

6
La población de Huanuni se encuentra a una altitud promedio de 3,930 m.s.n.m. En general
la topografía local es abrupta, con elevaciones alrededor del campamento o población Civil.
El sector es semiárido porque el clima es frígido, la vegetación se reduce a pequeños
arbustos propios de la región.
1.8. Acceso:
FUENTE: PROPIA
Para llegar al distrito mineros Huanuni, se utiliza una carretera asfaltada Oruro-Huanuni,
con una longitud aproximada de 50 Km. El camino continuo hasta localidad de Llagua,
Catavi, Uncía, estas últimas con carretera de tierra o terraplén, también existe una línea
férrea, la misma que en la actualidad no se encuentra en funcionamiento.
1.9. Topografía
FUENTE: INTERNET
La región altiplánica que comprende Huanuni, colectivamente es plana, a partir de este
punto hacia la cordillera presentando pendientes muy pronunciadas como también ciertas
planicies, en los sectores de los cerros Posokoni Cuchillani centros poblados como

7
Cataricahua, Morococala, Santa fe y Japo presentan zonas accidentales con grandes
contradicciones topográficas, en el sector de Janko Pucara, Pucara Grande, Kalapaya y
Bombo presenta una zona agro ecológica e hídrica, el sector de Viluyo, Playa Verde,
Sajsani, Chuachuani Aguas Caliente Huayllapampa varina entre pendientes, planicies y
ondulaciones
1.10.- Clima
El yacimiento de Huanuni, presenta un clima típico del altiplano y zona montañosa, con
temperaturas que varían según dos temporadas; una invernal máxima de 10° C y mínima
de
-10°C; otra en verano de máxima de 15°C y mínima de 0°C. La época de precipitaciones
fluviales se extiende aproximadamente entre los meses de Enero a Marzo
1.11.-Flora
La vegetación natural predominante en el Municipio es diversificado por zonas y medio
habitad, la que está conformada por varias especies nativas como ajara, cola de caballo,
Kela, Malva común, paja brava.
1.12.- Fauna
Huanuni tiene las diferentes especies que habitan el espacio territorial del municipio como
ser: Halcón, cóndor, águila, liebre, jurucuta, zorrino, zorro colorado etc.
1.13.- Límites del yacimiento
Constituyendo un polígono de forma cuadrada irregular. Limita al N. con los cerros
Viscachani y Ticapallani, al E. con la quebrada de Pantapata o Tocotoconi y los Diques
ígneos, al S. la franja de la Falla Maria Francisca y al W las faldas del cerro Llaguani, la
población de Huanuni- sector San Pedro, el campamento de Wayra-Pata y el camino
carretero Llallagua- Uncia
1.14. Recursos hídricos
Los principales recursos hídricos provienen de los ríos Huanuni y Venta y Media, además
de manantiales de Loketa y Sajsani, que son utilizados para uso doméstico e industrial.
Además, dentro de los planes de la Empresa se buscan nuevos reservorios del elemento
líquido en áreas circundantes a Huanuni.

8
1.15. Energía eléctrica
La Energía Eléctrica es generada por la Empresa Eléctrica Valle Hermoso y suministrada
por la Empresa de Luz y Fuerza Oruro (ELFEOSA). Esta energía es empleada para uso
industrial y doméstico, se implementara un nueva sub estación de energía eléctrica en el
sector de Lucianita.
1.16. Costos Salariales
Los costos salariales están definidos por el sueldo básico mensual que recibirá cada
trabajador y el avance mensual que ejecute, también del tipo de labor que realice.
1.17. METODO Y SISTEMA DE EXPLOTACION SHRINKAGE.
Los rajos suspensión (SHRINKAGE) son aquellos que se trabajan de abajo hacia arriba,
acumulando el mineral arrancado dentro del espacio abierto por la explotación, hasta que el
bloque haya sido completamente trabajado.
A medida que aumenta el mineral arrancado, hay que ir rebajando en un 40% del total
arrancado en cada patacha, a fin de que los trabajadores dispongan de un espacio suficiente
y les permita operar cómodamente para la nueva perforación de otra patacha (el espacio
recomendado es de 2,20m de altura sobre la carga planeada).
Una vez concluido con la explotación del mineral arrancado dentro del bloque, se procede
con el vaciado del mineral; al momento del descargue se sujetan los hastiales con puntales
de madera de eucalipto (callapos con diámetro 5” y 6”), una vez concluido, el espacio
abierto queda como deposito transitorio de relleno para otros sistemas de explotación,
especialmente para la época de lluvias donde escasea el relleno en superficie.La aplicación
del sistema de rajos de acopio corresponde a vetas con fuerte buzamiento y que sus paredes
(Hastiales) son firmes, también recomendable para la explotación de vetas angostas. Las
dimensiones de los rajos están dadas en una longitud de 40m., recomendadas por el Dpto.
Geológico.
El sistema comprende dos caminos y buzones cada 5 metros para el rebaje del mineral
arrancado y posterior descargue directamente a los carros metaleros tipo U-35.

9
Para que los bloques sean positivos y que garanticen su explotación, se recomienda realizar
una chimenea de exploración y que posteriormente sirva también de ventilación, la misma
se realiza desde el nivel inferior al nivel superior.
Se recomienda también una rápida explotación del bloque para que el mineral arrancado no
sufra alteraciones por las condiciones ambientales y que produzcan fracturaciones o
desprendimientos de caja de los hastiales y por consiguiente diluyendo el material
arrancado.
La altura del puente de la galería hacia el intermedio (sólido) es de 3m generalmente, y a
partir del intermedio se procede con la explotación del rajo.
Esquema del Método de Explotación Shrinkage o Acopio
Finalmente se deja también otro puente a la conclusión de la explotación hacia el nivel
superior, cuya función prominente es encarar la seguridad con altura con altura de 4 a 5m
dependiendo de la potencia de la veta.
VENTAJAS
Una parte importante del mineral arrancado se extrae por gravedad, 100% en el caso que el
esponjamiento se extraiga también por gravedad y 60% si su extracción se efectúa por

10
buitras artificiales, eso permite disminuir de manera notable los gastos de marina y
aumentar los rendimientos de la explotación.
Este método permite sostener provisoriamente las paredes laterales del caserón con el
mismo material arrancado. Además, el obrero puede controlar el techo del caserón.
En ciertos casos disponer de una reserva de mineral arrancado que puede extraer de la mina
rápidamente y con un alto rendimiento.
DESVENTAJAS
Seguridad, en ciertos casos este método puede ser peligroso debido a la formación de
bóvedas durante la evacuación por gravedad del esponjamiento, puesto que los obreros
confinados en la horizontalidad del piso del mineral arrancado, pueden empezar a trabajar y
ser repentinamente chupados por el derrumbe de estas bóvedas. También se pueden formar
bóvedas durante el período de vaciado del caserón que, al derrumbarse, pueden dañar el
techo de la galería base en el caso que tenga techo artificial.
Dilución de la ley, el Shrinkage implica, por lo general, una dilución de la ley debido a que
durante la fase de vaciado del caserón se mezclan corrientemente zonas de estériles que se
derrumban de las paredes. Es frecuente que al final de la fase de vaciado sea necesario
desechar capas de mineral de ley demasiado baja disminuyendo aún más la recuperación
del yacimiento.
1.18.- Shrinkage de suspensión directa
Variante de este método que evita el almacenamiento de mineral quebrado, el cual se deja
caer al piso de la galería de extracción, para luego efectuar el carguío o la limpia por medio

11

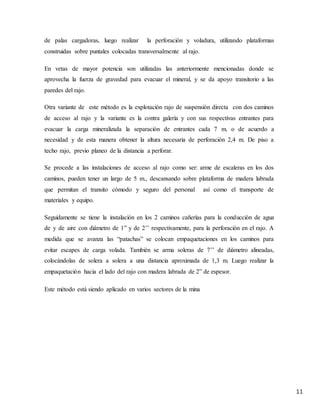

de palas cargadoras, luego realizar la perforación y voladura, utilizando plataformas
construidas sobre puntales colocadas transversalmente al rajo.
En vetas de mayor potencia son utilizadas las anteriormente mencionadas donde se
aprovecha la fuerza de gravedad para evacuar el mineral, y se da apoyo transitorio a las
paredes del rajo.
Otra variante de este método es la explotación rajo de suspensión directa con dos caminos
de acceso al rajo y la variante es la contra galería y con sus respectivas entrantes para
evacuar la carga mineralizada la separación de entrantes cada 7 m. o de acuerdo a
necesidad y de esta manera obtener la altura necesaria de perforación 2,4 m. De piso a
techo rajo, previo planeo de la distancia a perforar.
Se procede a las instalaciones de acceso al rajo como ser: arme de escaleras en los dos
caminos, pueden tener un largo de 5 m., descansando sobre plataforma de madera labrada
que permitan el transito cómodo y seguro del personal así como el transporte de
materiales y equipo.
Seguidamente se tiene la instalación en los 2 caminos cañerías para la conducción de agua
de y de aire con diámetro de 1” y de 2’’ respectivamente, para la perforación en el rajo. A
medida que se avanza las “patachas” se colocan empaquetaciones en los caminos para
evitar escapes de carga volada. También se arma soleras de 7’’ de diámetro alineadas,
colocándolas de solera a solera a una distancia aproximada de 1,3 m. Luego realizar la
empaquetación hacia el lado del rajo con madera labrada de 2” de espesor.
Este método está siendo aplicado en varios sectores de la mina

12
1.19. MÉTODO DE EXPLOTACIÓN SUGERIDO
1.20. MÉTODO AVOCA
FUENTE: INTERNET
El método de AVOCA corresponde a una variante que es el cut & fill, donde se obtiene una
mejora en la productividad y una reducción de los costos de producción.
Esta variante del método se aplica en cuerpos de geometría vertical o casi vertical de
dimensiones suficientes y una competencia de la roca que permitan la explotación del
cuerpo por medio de banqueo. La secuencia de extracción es en retroceso y seguida por la
implementación de relleno en avance.
1.2|1. Diseño de bloques
Para el diseño de los bloques de explotación se debe considerar los siguientes aspectos
técnicos:
Estabilidad de la roca
Altura de explotación

13
La altura del bloque se estima de acuerdo con el equipo de perforación a utilizar, teniendo
siempre en cuenta que se cumpla con las condiciones de estabilidad requerida. Con el fin de
aminorar la desviación de las perforaciones a realizar, estas se pueden hacer de forma
descendente con equipos yumbo.
1.22. Labores de preparación avoca
Labores mineras necesarias para la explotación de un bloque mineralizado del yacimiento
(vías de transporte, accesos, ventilación, etc.). Entre estas se tiene el nivel de producción y
el nivel superior de perforación.
a) Nivel de producción
El nivel de extracción consiste de una galería de transporte y estocadas de carguío, las
cuales intersectan de tal manera que aseguran la continuidad del diseño a lo largo del nivel.
Galería de transporte: su diseño debe permitir el movimiento expedito del equipo de
carguío, evitando quiebres en el recorrido que reducen la velocidad y contribuyen al
deterioro de las pistas. Además debe tener una sección adecuada para tránsito de camiones.
b) Nivel superior de Perforación
El Nivel Superior tiene por objetivo la operación de los equipos DTH para perforaciones
descendentes. En este caso su orientación es paralela al nivel de extracción, y sus
parámetros de diseño son los mismos mencionados para el nivel de extracción.
Se utilizan para acceder al nivel a explotar y su excavación es por estéril. Su pendiente
varía de -12% a + 12% dependiendo de la cota de inicio donde comience este pivote.

14
1.23. Secuencia de explotación
La secuencia de explotación de las unidades de explotación en un bloque consiste en la
extracción de una patacha. Primero se explotan las patachas primarias, para posteriormente
rellenar y explotar las patachas restantes contra relleno. La secuencia operativa es:
Explotación de las patachas primarias en retroceso
Relleno de la patacha explotada
1.24. Perforación
El proceso de perforación para el método AVOCA se realiza de manera descendente,
haciendo uso de un equipo perforador del tipo DTH con diámetro de perforación de 3 1/2".
1.25. Relleno
La utilización de relleno en minería subterránea es un importante componente integral para
un gran número de faenas subterráneas actualmente en operación, donde este proporciona
una grado de estabilidad y seguridad que permite desarrollar los trabajos de manera
confiable.
La selección del tipo de relleno a utilizar considera una amplia gama de disciplinas,
incluyendo mecánica de suelos, mecánica de fluidos, ingeniería de procesos y tecnología de
hormigones entre otras.

15
1.26. Relleno seco
El relleno seco consiste en material extraído de labores previas, el cual es depositado en las
cavidades a rellenar por medio de métodos convencionales de carguío y transporte. Este
tipo de relleno es no consolidado, donde sus principales propiedades y parámetros a
considerar son:
1.27. Relleno hidráulico
Este tipo de relleno está conformado principalmente por colas de relave, y es preparado en
plantas en superficie. Para hacer uso de este tipo de relleno se debe contar con un sistema
de drenaje en las cavidades a rellenar, permitiendo así extraer el agua presente en el relleno
al momento de su aplicación.
Los parámetros y propiedades relevantes de este tipo de relleno son:

16

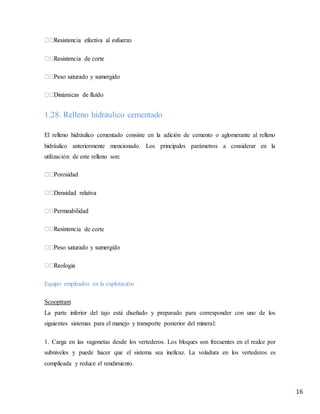

1.28. Relleno hidráulico cementado
El relleno hidráulico cementado consiste en la adición de cemento o aglomerante al relleno
hidráulico anteriormente mencionado. Los principales parámetros a considerar en la
utilización de este relleno son:
ia de corte
Equipo empleados en la explotación
Scooptram
La parte inferior del tajo está diseñado y preparado para corresponder con uno de los
siguientes sistemas para el manejo y transporte posterior del mineral:
1. Carga en las vagonetas desde los vertederos. Los bloques son frecuentes en el realce por
subniveles y puede hacer que el sistema sea ineficaz. La voladura en los vertederos es
complicada y reduce el rendimiento.

17
2. Cucharas de arrastre para acarrear el mineral de pozos de evacuación a vagonetas. Este
método da un mejor acceso a un manejo mas simple de roca demasiado grande.
3. Carga de los pozos de evacuación con cargadoras sobre-cabeza a vagonetas.
Este sistema se practica con éxito en algunas operaciones grandes de explotación que son
bien conocidas. Las cargadoras LHD son una alternativa que se debe usar en conexión con
la disposición de explotación sin el uso de carriles.
Cargador Subterráneo Wagner ST-2D 2 yardas cúbicas
Motor diesel Deutz F6L-912W
PTX purificador de escape
Clark Serie C-272 convertidor de torque
Servotransmisión Clark de la serie R-28000
Ejes Clark Modelo 19.600
Mono-Stick Directivo
Bote de 2 yardas cubicas
ROPS / FOPS
Aprox. Dimensiones 260 “de largo (6,60 mt) x 61″ de ancho (1,55 mt) x 84 “de alto(2,14
mt) (con cubierta)
Aprox. Peso: 23.500 libras
Características scoop LH 203
MOTOR
Marca/modelo del motor Diesel BF4M1013EC,EPA tier 2/UE II
potencia nominal 86 KW/117 CV a 2300 rpm
numero de cilindros 4 en línea
Catalizador y silenciador Si
Protección térmica del escape NO
Filtro de aire de tipo seco Si
Desplazamiento 4.76 L
Potencia del motor 71,5 kW/2300 r / min (95 CV

18
SISTEMA ELECTRICO
Convertidor 24/12 V No
alternador, alta capacidad 75 A
bloqueo del seccionador de la bateria Si
luces de conducción 4 x 50W
voltaje del sistema Arranque y accesorios 24 V
SISTEMA HIDRAULICO
tipo de sistema hidraulico Centro abierto
tipo de bomba principal Engranaje
Marca/modelo de la bomba principal Parker P25
Capacidad del depositohidraulico 144 litros
Grado de filtración 25 um
Tipo de filtración Aspiración
Dimensiones

19
FUENTE: INTERNET
FUENTE: INET
Imagen Scooptram

20
1.29. Camión minero dux dt 22
El camión de bajo perfil, está diseñado para operar en labores subterráneas, de allí que en
su diseño se privilegia su poca altura en comparación a camiones de la misma capacidad de
carga vistos anteriormente.
Para mantener constante la capacidad de un camión, de tal modo de lograr una menor altura
de este, es claro que las dimensiones que deberán compensar esta restricción son el largo y
el ancho, como nosotros deseamos minimizar el costo en construcción de galerías, debemos
preocuparnos de minimizar la sección, es decir se nos restringe más aún nuestro problema,
y la única solución es aumentar el largo, pero al hacerlo se nos produce un problema con el
aumento de los radios de giro del equipo, la solución a ello viene dada por la incorporación
de una articulación (entre la unidad de mando - potencia y la unidad de carga), que permite
disminuir los radios de curvatura. Teniendo esta situación vemos que tampoco es muy
benéfico el incrementar el largo del equipo, por problemas de libertad de movimiento, por
lo que se tuvo que acomodar los componentes del equipo de modo de aprovechar y
compatibilizar al máximo la capacidad dimensional con la capacidad de carga, es así como
nace el camión de bajo perfil.
Estos equipos pueden ser eléctricos o con motor diesel, su elección dependerá de las
condiciones requeridas, como lo hemos dicho siempre.
Dimensiones:
 A1: Altura de transporte descargado. 1,2-1,8 m
 L: Largo. 3,5-10 m
 A2: Ancho delantero.
 A3: Ancho trasero. 1,4-3,7 m
 A4: Ángulo de descarga.
 A5: Altura máxima de tolva en descarga. 2,3-7 m
 A6: Altura de descarga.
 D: Distancia entre ejes.
 Da: Distancia desde el eje delantero a la articulación central.

21
 Dt: Distancia desde el eje trasero a la articulación central.
 A7: Ángulo de quiebre.
 A8: Altura de transporte cargado.
 R1: Radio de giro interno. 1,4-5 m
 R2: Radio de giro externo. 3,7-9 m
Existen camiones con tolvas telescópicas, lo que hace disminuir su altura máxima en la
descarga, y con ello la necesidad de secciones mayores en los puntos de descarga.
FUENTE: INTERNET
Para la operación de transporte de carga dentro la mina se usa volquetes de bajo perfil de la
marca DUX, y sus características son los siguientes:
PESOS Toneladas Toneladas
A8
A3
A4
A5
A6
D
DtDa
A1
A7
R2
R1

22
cortas métricas
Capacidad de carga 12.0 10.9
Peso aprox. del equipo 11.6 10.5
Peso bruto vehicular 23.6 21.4
VOLUMEN (SAE) DE TOLVA
Al Ras 6.8 yd3 5.2 m3
Colmado 7.9 yd3 6.0 m3
*Otras medidas de tolva disponibles
DIMENSIONES GENERALES
Largo 23'-8" 7 210 mm
Ancho 6'-0" 1 830 mm
Altura sobre los lados de la tolva 6'-2" 1 880 mm
Altura requerida al ángulo
máximo de descarga
11'-10" 3 605 mm
Ángulo máximo de descarga 70°
RADIO DE GIRO
Interno 9'-2" 2 795 mm
Externo 16'-4" 4 980 mm
Ángulo de giro 45°
MOTOR
Fabricante Cummins
Modelo QSB 4.5
Potencia nominal 148 HP (110 kW) @ 2300 rpm
Cilindros 4
Aspiración Turbocargado, post-enfriado
Arrancador Eléctrico de 24 voltios
Filtro de Admisión Donaldson seco de dos etapas con
indicador de servicioo
Sistema de Escape Purificador catalítico con silenciador

23
integrado
La Norma de Emisiones EPA Tier 3, Euro Stage IIIA
TRANSMISIÓN
Fabricante Dana SOH
Modelo HR 24 000, con convertidor de torque
integrado y transmisión por discos
flexibles
Velocidades 3 en avance/reversa
EJES
Fabricante Dana SOH
Modelo 176 con sistema de frenos interno de
discos húmedos
LLANTAS
Michelin 12.00R24 X-Mine D2, L5, s/ cámara, radial
CAPACIDADES DE TANQUES
Hidráulico 45 galones 170 L
Combustible 45 galones 170 L
Con estas características mencionadas, es muy importante recalcar algunos aspectos muy
importantes como son:
-Normalmente para inicio de cada punta los encargados del manejo de los scooptram y
volquetes de bajo perfil se encargan de los siguientes aspectos:
Llenado de diesel 3 baldes de 20 litros 60 litros
Aceite de motor 15w40 SAE
Aceite hidráulico Telles 68
Llantas Medido de presión

24
FUENTE: PROPÌA
1.30. PERFORADORA RAPTOR 55 XP
El RAPTOR 55 XP es un equipo electrohidráulico para perforación de tiros largos, cuenta
con un brazo hidraulico modelo Boom 5APC con paralelismo automático. Utiliza la
perforadora Montabert modelo HC 95 de 22 kW con Back Hammering -Extractor de barras
atascadas-, la más moderna del mecanismo.
Viene equipado con el Sistema BARICENTRO para sincronizar automáticamente los ejes
de perforación y rotación; este sistema facilita la perforación de tiros radiales y paralelos
con menores tiempos de posicionamiento. La Viga Serie 8000 con 3 Stinger proporciona la
mejor estabilidad para reducir la desviación. Incluye Carrusel de barras y Mordaza
hidráulica.
Longitud máxima de perforación hasta 35 m, diámetros hasta 102 mm, rimado 127 mm.
Chasis para trabajo pesado, articulado 4WD, auto propulsado con motor diésel, electro
hidráulico para la perforación.
Aplicaciones:
 Explotación por sub niveles, banqueo.
 Hundimientos por bloques y por sub niveles.

25
 VCR y aplicación para Cable Bolting.
FUENTE: INTERNET
FUENTE: INTERNET

26
Puede afilar brocas de 5/64 "a 1/2" (2 mm a 12,5 mm), La piedra que trae para afilares de
grano 100. Para operar debe utilizar un taladro entre velocidades de 2000 a 3500 rpm.
1.32. Ventilador axial motor 100 HP
FUENTE: INTERNET
La operación subterránea depende en gran medida de la eficiencia y confiabilidad de sus
sistemas de ventilación.

27

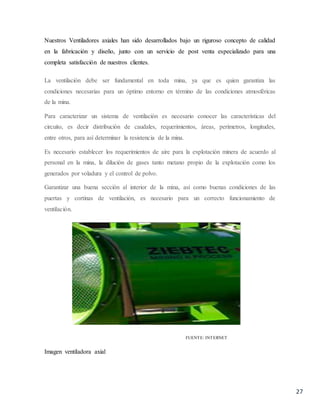

Nuestros Ventiladores axiales han sido desarrollados bajo un riguroso concepto de calidad
en la fabricación y diseño, junto con un servicio de post venta especializado para una
completa satisfacción de nuestros clientes.
La ventilación debe ser fundamental en toda mina, ya que es quien garantiza las
condiciones necesarias para un óptimo entorno en término de las condiciones atmosféricas
de la mina.
Para caracterizar un sistema de ventilación es necesario conocer las características del
circuito, es decir distribución de caudales, requerimientos, áreas, perímetros, longitudes,
entre otros, para así determinar la resistencia de la mina.
Es necesario establecer los requerimientos de aire para la explotación minera de acuerdo al
personal en la mina, la dilución de gases tanto metano propio de la explotación como los
generados por voladura y el control de polvo.
Garantizar una buena sección al interior de la mina, así como buenas condiciones de las
puertas y cortinas de ventilación, es necesario para un correcto funcionamiento de
ventilación.
FUENTE: INTERNET

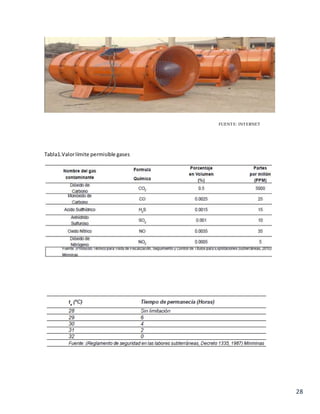

Imagen ventiladora axial

28
FUENTE: INTERNET
Tabla1.Valorlímite permisible gases

29
1.33. VENTAJAS DE ESTE MÉTODO AVOCA
Sectores de baja ley puedes ser no minados
Alta recuperación de los recursos y mínima dilución en caserones estables
Donde exista la posibilidad de dos accesos el relleno puede ser continuo
Gran seguridad durante el trabajo
Gran rendimiento
1.34. DESVENTAJAS DEL MÉTODO AVOCA
Exposición de la operación en el caserón durante el carguío de mineral
Exposición de la perforación cercana al avance del banqueo
Requiere el desarrollo de la rampa y accesos antes de comenzar la explotación de banqueos
CAPITULO II
JUSTIFICACIÓN Y OBJETIVOS
2.1. PLANTEAMIENTO DEL PROBLEMA
La extracción del mineral de la Empresa Minera Huanuni tiene dificultades especialmente
en los buzones debido al paso de un cuerpo del estado sólido al líquido por la acción del
calor que existe en dicho lugar por tal motivo se realizara el cambio de método de
explotación de la veta Chuallani para que mejore la producción diaria y reduzca los costos.
2.2. JUSTIFICACION DEL PROBLEMA

30
Para dar una solución posible a la veta Chuallani de los niveles 200-240 y 280 se debe
cambiar el método de explotacion el cual nos permitirá mejorar el ritmo de explotación y
sobre todo minimizar los costos de explotación para el beneficio de la empresa.
2.3. OBJETIVO GENERAL
Verificar la aplicabilidad del método AVOCA en la veta Chuallani y compararlo con el
actual método de explotación que es el srinkage a fin de implementarlo para mejorar la
productividad y economía de la empresa.
2.4. OBJETIVOS ESPECIFICOS
Descripción de los aspectos geológicos de las zonas del estudio “reservas”
Comparación de costos en preparaciones entre el método AVOCA y el srinkage.
Realizar los cálculos para conocer el VMB total de la veta
Mejorar la eficiencia o productividad para tener una producción diaria de 500 tn/dia
Realizar un análisis económico mediante indicadores VAN,TIR,B/C.
CAPITULO III
ESTUDIO PRELIMINAR DE MERCADO
3.1. Estudio de mercado
3.1.1. Estaño
Estaño Es un elemento metálico blando, con color blanco plateado, es tan maleable y dúctil,
que se le puede enrollar en hojas de menos de una milésima de centímetro de espesor, que
forman el conocido papel de estaño. Su número atómico es 50, y se identifica en la tabla
periódica de elementos con el símbolo de Sn.
Se usa para la soldadura blanda, aleado con plomo. Además se utiliza para recubrir las latas

31

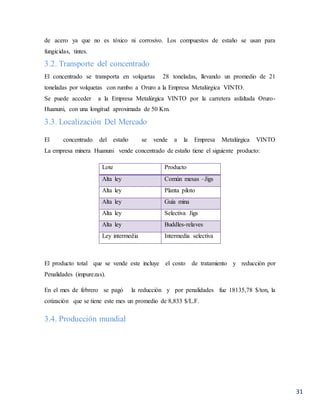

de acero ya que no es tóxico ni corrosivo. Los compuestos de estaño se usan para
fungicidas, tintes.
3.2. Transporte del concentrado
El concentrado se transporta en volquetas 28 toneladas, llevando un promedio de 21
toneladas por volquetas con rumbo a Oruro a la Empresa Metalúrgica VINTO.
Se puede acceder a la Empresa Metalúrgica VINTO por la carretera asfaltada Oruro-
Huanuni, con una longitud aproximada de 50 Km.
3.3. Localización Del Mercado
El concentrado del estaño se vende a la Empresa Metalúrgica VINTO
La empresa minera Huanuni vende concentrado de estaño tiene el siguiente producto:
Lote Producto
Alta ley Común mesas –Jigs
Alta ley Planta piloto
Alta ley Guía mina
Alta ley Selectiva Jigs
Alta ley Buddles-relaves
Ley intermedia Intermedia selectiva
El producto total que se vende este incluye el costo de tratamiento y reducción por
Penalidades (impurezas).
En el mes de febrero se pagó la reducción y por penalidades fue 18135,78 $/ton, la
cotización que se tiene este mes un promedio de 8,833 $/L.F.
3.4. Producción mundial

32
3.5. Historial de la cotización del estaño
Fecha $/TM
2000 5272,5
2001 3892,5
2002 4217,5
2003 6492,5
2004 7667,5
2005 6590
2006 11247,5
2007 16375
2008 10067,5
2009 16742,5
2010 26707,5
2011 18947,5
2012 23497,5
2013 22537,5
2014 19487,5
2015 14587,5
2016 21137,5
2017 20345
2018 14421,93
2019 14429,08
2020 14436,23
2021 14443,37
2022 14450,52

34
CAPITULO IV
INGENIERIA DEL PROYECTO
4.1. Selección Del Método
Geometría / Distribución
de Ley
Forma General tabular o
laminar
Potencia de la mena Estrecho
Inclinación del Mineral Inclinado
Distribución de la ley Gradual
Profundidad (usada mas tarde) 320 m.
Características Mecánicas de la Roca
Zona del Mineral
Resistencia substancia rocosa Fuerte
Espaciamiento de Fractura Amplio
Resistencia de la Fractura Moderada
Techo
Resistencia substancia rocosa Fuerte
Espaciamiento de Fractura Amplio
Muro
Resistencia substancia rocosa fuerte
Espaciamiento de Fractura muy amplio

35
Método de
Explotación
Geometría/
Distribución
de ley
Características Mecánicas de la Roca
Mineral Techo Muro Total Gran
total
Open Pit 11 11 11 11 33 44
Block Caving -41 7 3 9 19 -22
Sublevel stoping 10 7 10 9 26 36
Sublevel Caving -39 9 4 10 23 -16
Longwall -39 3 2 9 14 -25
Room and Pillar 11 8 10 10 22 30
Shrinkage Stoping 9 19 3 7 19 36
Cut and Fill 15 7 7 8 22 37
Top Slicing -42 7 3 8 18 -24
Square Set 12 6 7 8 21 33
Los resultados que nos dio en el método Nicolás son 4 resultados de los siguientes:
Open Pit descarto por la profundidad, todos serán descartados por el motivo del cambio de
método que se realizar AVOCA en nuestro caso actual.
4.2. Reservas Minables
Se obtiene reservas de la veta chuallani de los niveles 200-240-280
4.2. Calculo Del Tonelaje
Tonelaje bruto = Largo * Alto * Ancho * δ
Tonelaje bruto = 40 [m] * 40[m] * 1,2 [m] * 3,0 [ton/m3]
Tonelaje bruto = 5760 ton
CALCULO DE RESERVAS DE LA VETA CHUALLANI

36
nivel 200 CHUALLANI ramo w
N° de Block Largo Alto Ancho Densidad
Tn/m3
Ton.
Min
Ley
%Sn
Ton.
Finas
E.M.H.CH.200-1 40 40 1,14 3 5472 2,63 143,9136
E.M.H.CH.200-2 40 40 1,1 3 5280 1,74 91,872
E.M.H.CH.200-3 40 40 1,08 3 5184 2,83 146,7072
E.M.H.CH.200-4 40 40 1,05 3 5040 3,45 173,88
E.M.H.CH.200-5 40 40 1 3 4800 1,14 54,72
E.M.H.CH.200-6 40 40 1 3 4800 1,66 79,68
E.M.H.CH.200-7 40 40 1 3 4800 1,17 56,16
E.M.H.CH.200-8 40 40 1,02 3 4896 3,05 149,328
E.M.H.CH.200-9 40 40 1,03 3 4944 1,35 66,744
E.M.H.CH.200-10 40 40 1 3 4800 1,61 77,28
E.M.H.CH.200-11 40 40 1 3 4800 1,12 53,76
E.M.H.CH.200-12 40 40 1 3 4800 1,1 52,8
E.M.H.CH.200-13 40 40 1,04 3 4992 1,04 51,9168
E.M.H.CH.200-14 40 40 1,05 3 5040 1,02 51,408
E.M.H.CH.200-15 40 40 1,08 3 5184 1,07 55,4688
E.M.H.CH.200-16 40 40 1 3 4800 1,06 50,88
E.M.H.CH.200-17 40 40 1 3 4800 1,2 57,6
E.M.H.CH.200-18 40 40 1 3 4800 1,25 60
E.M.H.CH.200-19 40 40 1 3 4800 1,23 59,04
E.M.H.CH.200-20 40 40 1 3 4800 1,15 55,2
E.M.H.CH.200-21 40 40 1,08 3 5184 0,82 42,5088
E.M.H.CH.200-22 40 40 1,18 3 5664 3,22 182,3808

37
E.M.H.CH.200-23 40 40 1,15 3 5520 2,9 160,08
E.M.H.CH.200-24 40 40 1,08 3 5184 1,95 101,088
suma total 1,045 120384
nivel 240 CHUALLANI ramo w
Tn/m3
Ton. Min Ley %Sn Ton.
Finas
E.M.H.CH.240-1 40 40 1,75 3 8400 2,75 231
E.M.H.CH.240-2 40 40 3 3 14400 2,61 375,84
E.M.H.CH.240-3 40 40 2,1 3 10080 2,72 274,176
E.M.H.CH.240-4 40 40 1,9 3 9120 2,5 228
E.M.H.CH.240-5 40 40 2,03 3 9744 2,06 200,7264
E.M.H.CH.240-6 40 40 2,99 3 14352 2,7 387,504
E.M.H.CH.240-7 40 40 1,9 3 9120 2,8 255,36
E.M.H.CH.240-8 40 40 1,8 3 8640 2,7 233,28
E.M.H.CH.240-9 40 40 1,89 3 9072 3,99 361,9728
E.M.H.CH.240-10 40 40 2,01 3 9648 8,99 867,3552
E.M.H.CH.240-11 40 40 2,1 3 10080 2,82 284,256
E.M.H.CH.240-12 40 40 1,95 3 9360 2,75 257,4
E.M.H.CH.240-13 40 40 1,9 3 9120 2,71 247,152
E.M.H.CH.240-14 40 40 1,95 3 9360 3,5 327,6
E.M.H.CH.240-15 40 40 1,8 3 8640 2,83 244,512
E.M.H.CH.240-16 40 40 1,95 3 9360 4,45 416,52
E.M.H.CH.240-17 40 40 2,89 3 13872 5,85 811,512
E.M.H.CH.240-18 40 40 2,15 3 10320 2,94 303,408
E.M.H.CH.240-19 40 40 2,1 3 10080 2,01 202,608

38

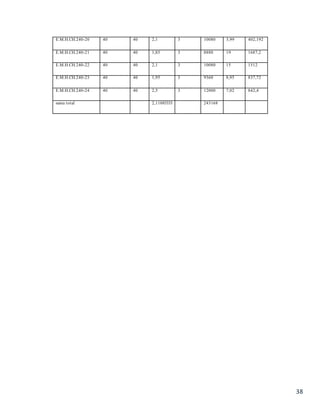

E.M.H.CH.240-20 40 40 2,1 3 10080 3,99 402,192
E.M.H.CH.240-21 40 40 1,85 3 8880 19 1687,2
E.M.H.CH.240-22 40 40 2,1 3 10080 15 1512
E.M.H.CH.240-23 40 40 1,95 3 9360 8,95 837,72
E.M.H.CH.240-24 40 40 2,5 3 12000 7,02 842,4
suma total 2,11083333 243168

39
nivel 280 CHUALL
ANI
ramo w
Tn/m3
Ton. Min Ley
%Sn
Ton.
Finas
E.M.H.CH.280-1 40 40 2 3 9600 2,75 264
E.M.H.CH.280-2 40 40 2 3 9600 2,61 250,56
E.M.H.CH.280-3 40 40 2,1 3 10080 2,72 274,17
6
E.M.H.CH.280-4 40 40 1,9 3 9120 2,5 228
E.M.H.CH.280-5 40 40 2,03 3 9744 2,06 200,72
64
E.M.H.CH.280-6 40 40 2,99 3 14352 2,7 387,50
4
E.M.H.CH.280-7 40 40 1,9 3 9120 2,8 255,36
E.M.H.CH.280-8 40 40 1,95 3 9360 2,7 252,72
E.M.H.CH.280-9 40 40 1,89 3 9072 3,99 361,97
28
E.M.H.CH.280-10 40 40 2,01 3 9648 8,99 867,35
52
E.M.H.CH.280-11 40 40 2,1 3 10080 2,82 284,25
6
E.M.H.CH.280-12 40 40 1,95 3 9360 2,75 257,4
E.M.H.CH.280-13 40 40 1,9 3 9120 2,71 247,15
2
E.M.H.CH.280-14 40 40 2,1 3 10080 3,5 352,8
E.M.H.CH.280-15 40 40 1,95 3 9360 2,83 264,88
8
E.M.H.CH.280-16 40 40 1,95 3 9360 4,45 416,52
E.M.H.CH.280-17 40 40 2,2 3 10560 5,85 617,76
E.M.H.CH.280-18 40 40 2,15 3 10320 2,94 303,40
8

40

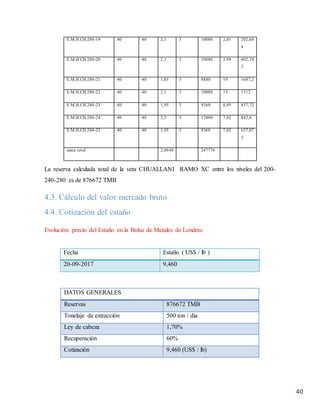

La reserva calculada total de la veta CHUALLANI RAMO XC entre los niveles del 200-
240-280 es de 876672 TMB
4.3. Cálculo del valor mercado bruto
4.4. Cotización del estaño
Evolución precio del Estaño en la Bolsa de Metales de Londres
Fecha Estaño ( US$ / lb )
20-09-2017 9,460
DATOS GENERALES
Reservas 876672 TMB
Tonelaje de extracción 500 ton / dia
Ley de cabeza 1,70%
Recuperación 60%
Cotización 9,460 (US$ / lb)
E.M.H.CH.280-19 40 40 2,1 3 10080 2,01 202,60
8
E.M.H.CH.280-20 40 40 2,1 3 10080 3,99 402,19
2
E.M.H.CH.280-21 40 40 1,85 3 8880 19 1687,2
E.M.H.CH.280-22 40 40 2,1 3 10080 15 1512
E.M.H.CH.280-23 40 40 1,95 3 9360 8,95 837,72
E.M.H.CH.280-24 40 40 2,5 3 12000 7,02 842,4
E.M.H.CH.280-25 40 40 1,95 3 9360 7,02 657,07
2
suma total 2,0648 247776

41

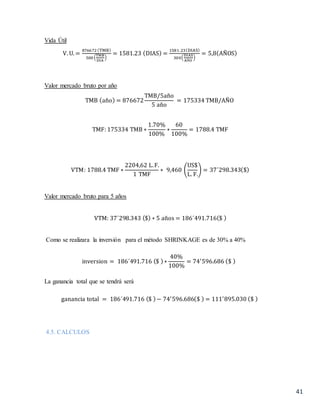

Vida Útil
V. U. =
876672 (TMB)
500 (
TMB
DIA
)
= 1581.23 (DIAS) =
1581.23(DIAS)
300(
DIAS
AÑO
)
= 5,8(AÑOS)
Valor mercado bruto por año
TMB (año) = 876672
TMB/5año
5 año
= 175334 TMB/AÑO
TMF: 175334 TMB ∗
1.70%
100%
∗
60
100%
= 1788.4 TMF
VTM: 1788.4 TMF ∗
2204,62 L.F.
1 TMF
∗ 9,460 (
US$
L. F.
) = 37´298.343($)
Valor mercado bruto para 5 años
VTM: 37´298.343 ($) ∗ 5 años = 186´491.716($ )
Como se realizara la inversión para el método SHRINKAGE es de 30% a 40%
inversion = 186´491.716 ($ )∗
40%
100%
= 74′
596.686 ($ )
La ganancia total que se tendrá será
ganancia total = 186´491.716 ($ )− 74′
596.686($ ) = 111′
895.030 ($ )
4.5. CALCULOS

42
CALCULO DE NUMERO DE TALADROS PARA RAJOS
DATOS
ALTURA 15 M
DIAMp 2 PULG
ROCA DURA
LARGO 57 M
ANCHO 2,5 M
FACTOR DE CONF 0,2 %
EFICIENCIA DE VOL 0,98 % VOLUMEN CALCULADO 2094,95 (m3)
calculo del burden
B 1,778 m GRAFICO
calculo del espaciamiento
15 (m)
E 1,4224
CALCULO DE NUMERO DE FILAS
# FILAS 32 57 (m)
CALCULO DE COLUMNAS
#COLUM 2
CALCULO DEL NUMERO DE TALADROS
# TAL.RAJO 128 tal N° tal. Toal 6784
ELECCION DE EXPLOSIVO
TIPO Diametro [in]Longitud [in]Diametro [cm]Longitud [cm]
emulnor 3000 2x16 2 16 5,08 40,64
EMULSION
CALCULO DEL NUMERO DE TALADROS 15
D (cm) L (cm) Densidad g/ccÁrea cm^2 Volumen cm^3Masa Kg 10
5,08 40,64 1,14 20,2682992 823,703678 939,022193 0,939 1000
ANFO 40,64
D (cm) L (cm) Densidad g/ccÁrea cm^2 Volumen cm^3Masa Kg
5,08 1000 0,85 20,2682992 19444,5955 16527,9062 15,589
MASA 16,528 (kg/taladro)
MASA TOTAL RAJO 2115,584 (Kg/Taladro)
total rajos 53 Rajos
total anfo 112125,952 Kg
FACTOR DE CARGA 1,0098494 (Kg/m3)
PATACHA

43
CALCULO DEL DESARROLLO HORIZONTAL Y CONTRA GALERIA
ANCHO(m) ALTO(m) RADIOC.(m) ROCADURO EFF.VOL % FACT.CONF% GRADIENTE L.PE)RF(m avace corrida 3076 m
3 3 0,8 Ssemi dura 97 20 (-) 3 avace contragaleria 3076 m
total avance 6152
N°parajes 2051
CALCULO DEAREAS
R
AREA1 = (π∗〖Rc〗^2)/2 1,005 (m)2
ALTO AREA2 = ANC*ALT = 1,12 (m)2
3 AREA3= ANC*ALT = 6,6 (m)2
∑AREA TOTAL= 8,725 (m)2
ANCHO
CALCULODELNUMERODETALADOS
#TAL = #TAL = 31 TALADROS N° tal total 63571
P = 4√A =
Dt = 0,65
C = 1,5
S = 8,725
VOLUMEN DE EXTRACCION DIAMETRODEPERFORACION
LONGITUD DE PERFORACION OJOOJO
VOL.EXT= 25,38975 (m)3 DIAPERF= 5,08 (cm)
Lp = 2,9538111 3 300 (cm)
(m)
SELECCIÓN D EXPLOSIVOS DINAMITA
TIPO Diametro[in]Longitud[in]Diametro[cm]Longitud[cm]
Din.Gel Esp 7⁄8 7 2,2225 17,78
PARA CARGA DEFONDO Din.Gel Esp 1 1⁄8 8 2,8575 20,32
Din.Gel Esp 1 1⁄4 8 3,175 20,32
EMULSIÓN EMULSIÓN
TIPO Diametro[in]Longitud[in]Diametro[cm]Longitud[cm] TIPO Diametro[in]Longitud[in]Diametro[cm]
emulnor300011/4x16 1 1⁄4 16 3,175 40,64 emulnor300011/8x16 1 1⁄8 16 2,8575 40,64
emulnor300011/4x16 1 1⁄4 16 3,175 #
emulnor300011/8x8 1 1⁄8 8 2,8575 20,32
Diametro[cm]Longitud[cm]Densidad[g/cc]Area[cm]^2 Volumen[cm]^3Masa [gr] Masa[kg] emulnor300011/8x6 1 1⁄8 6 2,8575 15,24
3,175 40,64 1,2 7,91730436 321,759249 386,111099 0,386 emulnor300011/2x16 1 1⁄2 16 3,81 40,64
emulnor30002x16 2 16 5,08 40,64
PARA CARGA DECOLUMNAANFO
L.PERF.= 300 (cm)
CC= 200 (cm) Diametro[cm]Longitud[cm]Densidad[g/cc]Area[cm]^2 Volumen[cm]^3Masa [gr] Masa[kg] M.Total M.Tot.Conf
5,08 200 0,85 20,2682992 4053,65983 3445,61086 3,446 3,06 3,672
5,08 M.Tota.TAL= 4,058 Kg
M.Total Gal= 125,798 kg
total anfo 257969,765 kg
(P/dt)+(CxS)
11,81524439
1 2
FONDO
CF ANFO

44
CALCULO DEL DESARROLLO VERTICAL
ANCHO(m) ALTO(m) L.PE)RF(m ROCA DURO EFF.VOL % FACT.CONF%
1,5 1,5 1,8 Ssemi dura 97 20
CALCULO DEAREAS
AREA= 2,25 (m)2
1,80
CALCULODELNUMERO DETALADOS 1,2
#TAL = 13 TALADROS
1,5 P = 4√A = N°TALtotla 23833 40.64
1,5 Dt = 0,65
C = 1,5
S = 2,25
VOLUMEN DE EXTRACCION DIAMETRODEPERFORACION
LONGITUD DE PERFORACION OJOOJO
VOL.EXT= 3,9285 (m)3 DIA PERF= 3,8 (cm)
Lp = 1,5 1,8 180 (cm)
(m)
SELECCIÓN D EXPLOSIVOS DINAMITA
TIPO Diametro[in]Longitud[in]Diametro[cm]Longitud[cm]
Din.Gel Esp 7⁄8 7 2,2225 17,78
PARA CARGA DEFONDO Din.Gel Esp 1 1⁄8 8 2,8575 20,32
Din.Gel Esp 1 1⁄4 8 3,175 20,32
EMULSIÓN EMULSIÓN
TIPO Diametro[in]Longitud[in]Diametro[cm]Longitud[cm] TIPO Diametro[in]Longitud[in]Diametro[cm]
emulnor300011/4x16 1 1⁄4 16 3,175 40,64 emulnor300011/8x16 1 1⁄8 16 2,8575 40,64
emulnor300011/4x16 1 1⁄4 16 3,175 #
emulnor300011/8x8 1 1⁄8 8 2,8575 20,32
Diametro[cm]Longitud[cm]Densidad[g/cc]Area[cm]^2 Volumen[cm]^3Masa [gr] Masa[kg] emulnor300011/8x6 1 1⁄8 6 2,8575 15,24
3,175 40,64 1,2 7,91730436 321,759249 386,111099 0,386 emulnor300011/2x16 1 1⁄2 16 3,81 40,64
emulnor30002x16 2 16 5,08 40,64
PARA CARGA DECOLUMNAANFO
L.PERF.= 180 (cm)
CC= 120 (cm) Diametro[cm]Longitud[cm]Densidad[g/cc]Area[cm]^2 Volumen[cm]^3Masa [gr] Masa[kg] M.Total M.Tot.Conf
3,8 120 0,85 11,3411495 1360,93794 1156,79725 1,157 0,771 0,771
3,8 M.Tota.TAL= 1,157 Kg avance chimenea 33
total chimeneas 55
M.Total Gal= 15,041 kg
anfochimenea501,366667 kg
total anfo 27575,1667 kg
6
= +c*s
CHIMENEA
FONDO
CF ANFO

45
calculos de accesorios
RAJO DES.HORIZ
DES.VERTICA
L total indice seg. Total
CD 12190 22557 11000 45747 5% 48035
FC 212 4101 3667 7980 5% 8379
ML 848 8203 7333 16384 5% 17203
DNE Y
EMULNOR 6784 63.571 23.833 94188 5% 98897
calulo de kg anfo
caclulo numero de
taladro
rajos 112126 6784
desarrollos
horizontales 257970 63.571
desarrollo vertical 27575 23.833
total 397.671 94188

46
Bombas nivel 320
Bomba Hp N° bomba
diametro
pulg
altura 120m 150 3 4
Sala de bombas Total
Costo
unitario total
escavacion en roca dura
Largo ancho altura
1,95 1,2 0,8 1,872 4,5 8,424
Muro de contecion de H°C°
Largo ancho altura
2,8 0,85 6 14,28 45 642,6
Piso de cemento sobre
empedrado
Largo ancho
9 6 54 9,5 513
fundamentos de H°A°
Scoop tram
NIVEL N° L.
NIVEL 200 1
NIVEL240 1
NIVEL280 1
TOTAL 3
Volqueta
de Bajo
Perfil Dux
NIVEL N° L.
NIVEL
200 2
NIVEL240 2
NIVEL280 2
TOTAL 6

47
(BOMBAS)
Largo ancho altura
1,95 1,2 0,8 1,872 300 561,6
1725,624
calculo de los brocas stoper
brocas
17 m/ broca dura 1
broca Stoper 3300 M
D.
vertical total
N DE
TAL 13
numero de brocas 194 2524 5047
calculo de barreno
50 m 3300
D .
Vertical Total
N DE
TAL 13
numero de brarrena 66 858
ventiladora Axial de 100Hp 3
calculo de ventiladora

48
brocas
para raptor
16m/
broca m
Rajos
D.H contra galeira,
corrida intermedio total
N DE
TAL 95400 9228
numero de brocas 5963 577 6539 13079
calculo de
barreno
barras 300 m
total
metros Total
N DE
TAL 104628
numero de brarrena 349 698

49

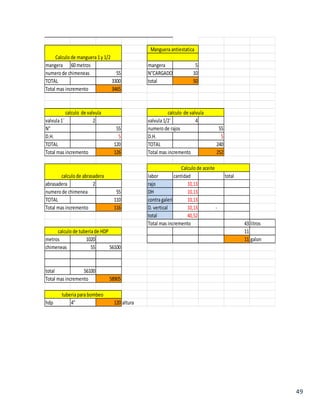

mangera 60metros mangera 5
numero de chimeneas 55 N°CARGADOR DEANFO10
TOTAL 3300 total 50
Total mas incremento 3465
valvula 1¨ 2 valvula 1/2¨ 4
N° 55 numero de rajos 55
D.H. 5 D.H. 5
TOTAL 120 TOTAL 240
Total mas incremento 126 Total mas incremento 252
labor cantidad total
abrasadera 2 rajo 10,13
numero de chimenea 55 DH 10,13
TOTAL 110 contra galeria 10,13
Total mas incremento 116 D. vertical 10,13 -
total 40,52
Total mas incremento 43 litros
11
metros 1020 11 galon
chimeneas 55 56100
total 56100
Total mas incremento 58905
hdp 4" 120 altura
calculo de tuberia de HDP
tuberia para bombeo
Calculo de aceite
Calculo de manguera 1y 1/2
calculo de valvula
calculo de abrasadera
calculo de valvula
Manguera antiestatica

50
implemento de seguridad
duracion (meses) 1 año precios total
Overol 6 2 37,3 74,6
casco 12 1 25,8 25,8
guantes 3 4 4,3 17,2
lentes 6 2 8,62 17,24
pulmosan 6 2 8,62 17,24
filtro 2 semanas 2 1,4 67,2
calzados punta de acero 12 1 106 106
botas punta de acero 12 1 106 106
431,28
N° total de trabajadores 78 33639,84
Lamparas eléctricas
N° trabajadores 78
N° de lámpara 176
Sueldos de los trabajadores
Caracteristicas jornal Mitas (30m) Total N° Trabajads
Perforista 16,00 67,5 250,50 3
Aydte perforista 15,00 62 231,00 3
Palero 14,00 55 966,00 14
perforista raptor 18,00 55 511,00 7
Aydte perforista raptor 15,00 50 455,00 7
Operador LHD 18,00 55 219,00 3
ayudante LHD 15,00 50 195,00 3

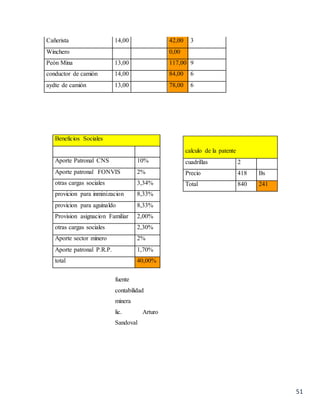

51
Cañerista 14,00 42,00 3
Winchero 0,00
Peón Mina 13,00 117,00 9
conductor de camión 14,00 84,00 6
aydte de camión 13,00 78,00 6
Beneficios Sociales
Aporte Patronal CNS 10%
Aporte patronal FONVIS 2%
otras cargas sociales 3,34%
provicion para inminizacion 8,33%
provicion para aguinaldo 8,33%
Provision asignacion Familiar 2,00%
otras cargas sociales 2,30%
Aporte sector minero 2%
Aporte patronal P.R.P. 1,70%
total 40,00%
fuente
contabilidad
minera
lic. Arturo
Sandoval
calculo de la patente
cuadrillas 2
Precio 418 Bs
Total 840 241

52
ventiladora axial
Descripcíon Unid. Cant. prec. Unit. import. Bs.
capacidad ventiladora 100 HP
Consumo 73,58
Rendimiento 75,00 55,19
Dias trabajados 30,00 1.655,55 CO
horas trabajdos dia 18,00 29.799,90
Factor consumo 20,00 5.959,98
TOTAL 5.959,98
precio
bomba 150 HP 150 60000
consumo 294,33Kw
horas 3 882,99
dias trabajo 30 8829,9
Rendimiento 75% 220,7475
total 220,75
compresora
Consumo de energía eléctrica =2000
dias trabajo 30 46306,95
total 46.306,95
total 52.487,68
Calculo de energia

53
4.6. COSTOS UNITARIO
$ $/ton
costos 1634256,72 $ $/ton ventiladora 72385,11 0,4825674
toneladas 150000,00 ton 10,8950448
maqinaria $ $/ton
scooptram 1140000,00 maqinaria $ $/ton
operadorscooptram 5906,28 bomba 183451,25
1145906,28 7,6393752 operadorscooptram 14867,07
198318,32 1,32212212
maqinaria $ $/ton $ $/ton
volqueta 750000,00 6290,00 0,04193333
operador volqueta 96944,28
846944,28 5,6462952
$ $/ton
788410,16 5,25606775
$ $/ton costooperación 41,1725231 $/ton
maqinaria 758397,50
operador volqueta 731260,09
1489657,59 9,93105063
costodeservicio
costodeadministracion,HSI,Recursoshumanos,serviciosect
extracion mineral
costosunitarios
Perforacionyvoladura
ventilacion
limpia
bombeo
extraccionrampavolqueta

54
CONSUMO REAL DE AIRE COMPRIMIDO EN INTERIOR MINA
Herramienta Consumo Cantidad Cons. TotalSimultaneidad Demanda
Pies3
/Min. Pies3
/Min. Pies3
/Min.
Máquina Preforadora BBD 90205 45 9225 0,55 5073,75
Pala Cargadora LM36210 1 210 0,55 115,50
Ventilación de Bodegas27 3 0 0,80 0,00
Afiladora Estacionaria COROMANT70 15 1050 0,40 420,00
CONSUMO TOTAL 5609,25
FUGAS = 10 a 15 %
PERDIDAS POR ROZAMIENTO, RESTRICCIONES Y LONGITUD DE TUBERIAS = 20 a 30 %
FACTOR DE ALTURA PARA EL CONSUMO REAL = 1,55
ALTURA DE HUANUNI = 4000 msnm.
CONSUMO REAL DE AIRE COMPRIMIDO =1,35 * 1,55 * 5171,75 = 11737,36 Pies3
/Min.
CONSUMO REAL DE AIRE 11737,36 Pies3
/Min.
CONSUMO REAL DE AIRE DE LA EMPRESA MINERA HUANUNI10821,89 Pies3
/Min.
NOMINAL REAL
Pies3/Min. Pies3/Min.
CAPACIDAD INSTALADA 40845 34844,8828
CAPACIDAD EN SERVICIO (ACTUAL) 20986 17172,7046
TOTAL DE AIRE COMPRIMIDO 12285,64

55

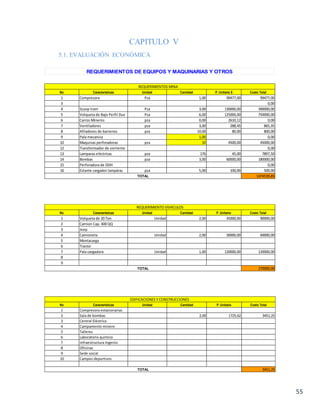

CAPITULO V
5.1. EVALUACIÓN ECONÓMICA
REQUERIMIENTOS DE EQUIPOS Y MAQUINARIAS Y OTROS
No Caracteristicas Unidad Cantidad P. Unitario $ Costo Total
1 Compresora Pza 1,00 99477,00 99477,00
3 0,00
4 Scoop tram Pza 3,00 130000,00 390000,00
5 Volqueta de Bajo Perfil Dux Pza 6,00 125000,00 750000,00
6 Carros Mineros pza 0,00 2610,12 0,00
7 Ventiladores pza 3,00 288,45 865,35
8 Afiladores de barrenos pza 10,00 80,00 800,00
9 Pala mecanica 1,00 0,00
10 Maquinas perforadoras pza 10 4500,00 45000,00
12 Transformador de corriente 0,00
13 Lamparas eléctricas pza 176 45,00 7897,50
14 Bombas pza 3,00 60000,00 180000,00
15 Perforadora de DDH 0,00
16 Estante cargador lampáras pza 5,00 100,00 500,00
1474539,85
REQUERIMIENTOS MINA
TOTAL
No Caracteristicas Unidad Cantidad P. Unitario Costo Total
1 Volqueta de 20 Ton Unidad 2,00 45000,00 90000,00
2 Camion Cap. 400 QQ
3 Jeep
4 Camioneta Unidad 2,00 30000,00 60000,00
5 Montacarga
6 Tractor
7 Pala cargadora Unidad 1,00 120000,00 120000,00
8
9
270000,00
REQUERIMIENTO VEHICULOS
TOTAL
1 Compresora estacionarias
2 Sala de bombas 2,00 1725,62 3451,25
3 Central Eléctrica
4 Campamento minero
5 Talleres
6 Laboratorio quimico
7 Infraestructura Ingenio
8 Oficinas
9 Sede social
10 Campos deportivos
3451,25
EDIFICACIONES Y CONSTRUCCIONES
TOTAL

56
5.2. MATERIALES E INSUMOS DIRECTOS E INDIRECTOS
1 Escritores de madera pza 10,00 50,00 500,00
2 Sillas pza 20,00 20,00 400,00
3 Maquinas control personal pza 4,00 100,00 400,00
4 Computadores pza 10,00 400,00 4000,00
5 Calculadores pza 0,00 0,00 0,00
6 Enseres pza 0,00 0,00 0,00
7 Estante de libros pza 9,00 40,00 360,00
8 Mostradores pza 0,00 0,00 0,00
9 Lamparas de luz pza 10,00 25,00 250,00
10 Otros
5910,00
MUEBLES Y ENSERES
TOTAL
1 Radio transmisor
2 AntenaParabolica
3 Telefonos, fax pza 5,00 76,00 380,00
4 Celulares
5
380,00
EQUIPOSDECOMUNICACIÓN
TOTAL
1 Brocas raptor 2" pza 13079 30,00 392355
2 brocas stoper pza 5047 23,00 116082
Barra 0.60 pza 858 46,38 39794
3 Barra 1.20 pza 858 55,25 47405
4 Barra 1.80 pza 858 63,10 54140
5 Barra raptor 1,20m pza 698 60,00 41851
6 Anfo Kgr 397671 1,40 556739
7 EMULNOR pza 98897 0,74 73299
8 fanel-DNE pza 98897 2,12 209662
9 cordon detonante-CD m 48035 0,50 24017
10 Fulminante-FC pza 8379 0,15 1257
11 Guia Blanca-ML mtrs 17203 0,24 4129
1560730TOTAL
MATERIALES E INSUMOS DIRECTOS MINA

57
1 herramientas 1 144,84 144,84
2 Taqueador pza 10,00 5,000 50,00
3 Carg. Anfo pza 10,00 12,000 120,00
4 Mang. de 1" mtrs 3465,00 4,220 14622,30
5 Mang. de 1/2" mtrs 3465,00 2,690 9320,85
6 Mang, Anfea pza 50,00 2,320 116,00
7 valvulade 1" pza 126,00 8,580 1081,08
8 valvulade 1/2" pza 252,00 10,030 2527,56
9 Aceite Perf Gal 11 5,210 58,56
13 tuberia HDP 4" mtrs 120,00 15,000 1800,00
14 tuberia HDP 1" pza 58905,00 6,560 386416,80
15 tuberia HDP 1/2" pza 58905,00 3,300 194386,50
17 Abrasaderade presion pza 115,50 90,20 10418,10
621063
MATERIALES E INSUMOS INDIRECTOS MINA
TOTAL
1 Correa Transportadora
2 Herramientas Pza 2,00 145 290
3 Repuestos vehiculos Pza 2,00 1000,00 2000,00
4 Material de laboratorio
5 Carburantes y lubrican. litros dias 600,00 1,73 1038,00
6 Mangueras
7 Material Eléctrico
8 Accesorios
9 Cañeria plástica
10 Implementos de seguridad 78,00 431,28 33640
11 Agua
12 Energía Eléctrica $/kw KW 52487,68 0,02 1049,75
13
38017TOTAL
1 Herramientas 1,00 350,00 350,00
2 Lubricantes kl 500,00 5,00 2500,00
3 Combustibles lts 200,00 4,00 800,00
4 Accesorios pza 1,00 3000,00 3000,00
5 Repuestos pza 1,00 1500,00 1500,00
6 Stopas 0,00
7 Implementos de seguridad pza 78,00 431,28 33640
8 Otros
41789,84TOTAL
MATERIALES E INSUMOS INDIRECTOS MANTENIMIENTO
1 Material de escritorio pza 1,00 1000,00 1000,00
2 Energía Eléctrica
3 Gasolina
4 Gastos de adminsitración 1,00 800,00 800,00
5 Otros
1800,00
MATERIALES E INSUMOS INDIRECTOS ADMINISTRACION
TOTAL

58
5.3. COSTO LABOR
No Caracteristicas jornal dias P. Unitario Costo Total
1 Perforista 250,50 25 6263 6263
2 Aydte perforista 231,00 25 5775 5775
3 Palero 966,00 25 24150 24150
4 perforista raptor 511,00 25 12775 12775
5 Aydte perforista raptor 455,00 25 11375 11375
6 Operador LHD 219,00 25 5475 5475
7 ayudante LHD 195,00 25 4875 4875
8 Cañerista 42,00 25 1050 1050
9 Winchero 0,00 25 0 0
10 Peón Mina 117,00 25 2925 2925
11 conductor de camion 84,00 25 2100 2100
12 aydte de camion 78,00 25 1950 1950
13 SUB TOTAL 78712,50
14 Beneficios Sociales 40% 31485,00
110197,50
COSTO LABOR
LABOR DIRECTA MINA
TOTAL
1 Parrillero personal 1,00 380,00 380,00
2 Buzonero personal 1,00 350,00 350,00
3 polvorinero personal 1,00 350,00 350,00
4 Mesero personal 0,00
5 Flotadorista personal 0,00
6 Bodeguero personal 1,00 300,00 300,00
7 Barrillero personal 1,00 280,00 280,00
8 Peón Ingenio personal
9 SUB TOTAL 1660,00
2324,00
LABOR DIRECTA SERVICIOS
TOTAL
No Caracteristicas JORNAL DIA P. Unitario Costo Total
1 Electricista 37,00 30,00 1110,00 1110,00
2 Mecánico 37,00 30,00 1110,00 1110,00
3 Aydte. Eléctricista 17,00 30,00 510,00 510,00
4 Aydte. Mecánico 17,00 30,00 510,00 510,00
5 Chofer 16,00 30,00 480,00 480,00
12 SUB TOTAL 3720,00
5208,00
LABOR INDIRECTA MANTENIMIENTO
TOTAL

59

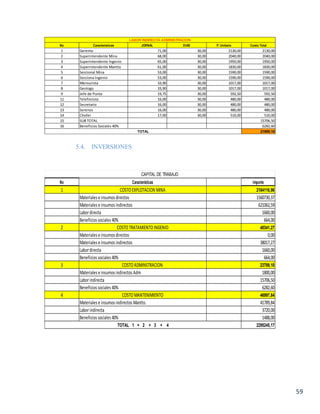

5.4. INVERSIONES
No Caracteristicas JORNAL DIAS P. Unitario Costo Total
1 Gerente 71,00 30,00 2130,00 2130,00
2 Superintendente Mina 68,00 30,00 2040,00 2040,00
3 Superintendente Ingenio 65,00 30,00 1950,00 1950,00
4 Superintendente Mantto 61,00 30,00 1830,00 1830,00
5 Seccional Mina 53,00 30,00 1590,00 1590,00
6 Secciona Ingenio 53,00 30,00 1590,00 1590,00
7 Mensurista 33,90 30,00 1017,00 1017,00
8 Geologo 33,90 30,00 1017,00 1017,00
9 Jefe de Punta 19,75 30,00 592,50 592,50
11 Telefonista 16,00 30,00 480,00 480,00
12 Secretario 16,00 30,00 480,00 480,00
13 Serenos 16,00 30,00 480,00 480,00
14 Chofer 17,00 30,00 510,00 510,00
15 SUB TOTAL 15706,50
21989,10
LABOR INDIRECTA ADMINISTRACION
TOTAL
No Importe
1 2184116,96
1560730,37
621062,59
1660,00
664,00
2 40341,27
0,00
38017,27
1660,00
664,00
3 23789,10
1800,00
15706,50
6282,60
4 46997,84
41789,84
3720,00
1488,00
2295245,17
Materialese insumosdirectos
Materialese insumosindirectos
Labordirecta
Beneficiossociales40%
COSTOADMINSTRACION
Materialese insumosindirectos Adm
CAPITAL DE TRABAJO
Caracteristicas
COSTOEXPLOTACION MINA
Materialese insumosdirectos
Materialese insumosindirectos
Labordirecta
COSTOTRATAMIENTOINGENIO
Laborindirecta
COSTOMANTENIMIENTO
Materialese insumosindirectos Mantto.
Laborindirecta
TOTAL 1 + 2 + 3 + 4

60
5.5. FINANCIAMIENTO
5.6. AMORTIZACION
No Importe
1 1754281,10
1474539,85
0,00
270000,00
3451,25
5910,00
380,00
2 460255,93
0,00
0,00
45905
229524,52
1207
0,00
183620
3 2295245,17
4509782,20
INVERSION FIJA
Equipo, maquinaria mina
Equipo, maquinaria ingenio
Vehiculos
Edificaciones y construcciones
Muebles y enseres
Equipos de comunicación
Otros
INVERSION DIFERIDA
Organización y constitución
Pago, permisos y derechos
Estudios e investigaciones
INVERSION TOTAL
DETALLE
TOTAL 1 + 2 + 3
Gastos, puesta en marcha
Patentes mineras
Licencia ambiental
Interes Pre-Operativo
Otros
CAPITAL DE TRABAJO
Interna Externa
1 1753901,10 1753901,10 3507802,20
1474539,85 1474539,85
0,00 0,00
270000,00 270000,00
3451,25 3451,25
5910,00 5910,00
. .
2 460255,93 0,00 460255,93
0,00 0,00 0,00
0,00 0,00 0,00
45904,90 0,00 45905
229524,52 0,00 229524,52
1206,90 0,00 1206,9
0,00 0,00 0,00
183619,61 0,00 183620
3 2295245,17 2295245,17 573811,29
4509402,20 4049146,27 4541869,42
ESTRUCTURA DE FINANCIAMIENTO
No
DETALLE
FUENTE
TOTAL
Organización y constitución
Pago, permisos y derechos
Estudios e investigaciones
Gastos, puesta en marcha
Patentes mineras
Licencia ambiental
INVERSION FIJA
Equipo, maquinaria mina
Equipo, maquinaria ingenio
Vehiculos
Edificaciones y construcciones
Muebles y enseres
Equipos de comunicación
Otros
INVERSION DIFERIDA
Interes Pre-Operativo
Otros
CAPITAL DE TRABAJO
TOTAL 1 + 2 + 3
Parcial Acumulado
0 4049146,3
1 3968058,1 839214,9 513995,0 81088,1 302350,0
2 3886970,0 796885,9 471666,0 81088,1 604700,0
3 3805881,8 754556,9 429337,0 81088,1 685788,1
4 81088,1 712227,9 387008,0 3724793,7 4410581,8
5 669898,9 344679,0 81088,1 4491670,0
Cuadro de amortización (Tradicional)
Año Saldo Capital Amortización anual Servicio de Intereses
Amortizacion

61

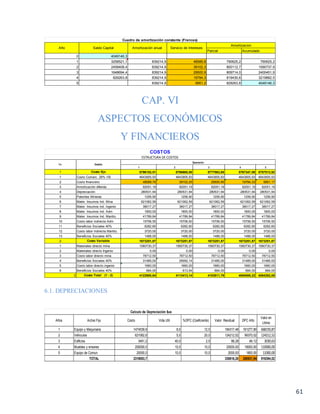

CAP. VI
ASPECTOS ECONÓMICOS
Y FINANCIEROS
6.1. DEPRECIACIONES
Parcial Acumulado
0 4049146,3
1 3258521,1 839214,9 48589,8 790625,2 790625,2
2 2458408,4 839214,9 39102,3 800112,7 1590737,9
3 1648694,4 839214,9 29500,9 809714,0 2400451,9
4 829263,8 839214,9 19784,3 819430,6 3219882,5
5 839214,9 9951,2 829263,8 4049146,3
Cuadro de amortización constante (Frances)
Año Saldo Capital Amortización anual Servicio de Intereses
Amortizacion
1 2 3 4 5
1 Costo fijo 5796152,51 5786665,00 5777063,65 5767347,08 5757513,92
1 Costo Comerc. 28% VB 4643905,93 4643905,93 4643905,93 4643905,93 4643905,93
2 Costo financiero 48589,76 39102,25 29500,90 19784,33 9951,17
3 Amortización diferida 92051,19 92051,19 92051,19 92051,19 92051,19
4 Depreciación 280531,94 280531,94 280531,94 280531,94 280531,94
5 Patentes Mineras 1206,90 1206,90 1206,90 1206,90 1206,90
6 Mater. Insumos Ind. Mina 621062,59 621062,59 621062,59 621062,59 621062,59
7 Mater. Insumos Ind. Ingenio 38017,27 38017,27 38017,27 38017,27 38017,27
8 Mater. Insumos Ind. Adm 1800,00 1800,00 1800,00 1800,00 1800,00
9 Mater. Insumos Ind. Mantto. 41789,84 41789,84 41789,84 41789,84 41789,84
10 Costo labor indirecta Adm 15706,50 15706,50 15706,50 15706,50 15706,50
11 Beneficios Sociales 40% 6282,60 6282,60 6282,60 6282,60 6282,60
12 Costo labor indirecta Mantto. 3720,00 3720,00 3720,00 3720,00 3720,00
2 Costo Variable 1673251,87 1673251,87 1673251,87 1673251,87 1673251,87
1 Materiales directo mina 1560730,37 1560730,37 1560730,37 1560730,37 1560730,37
2 Materiales directo Ingenio 0,00 0,00 0,00 0,00 0,00
3 Costo labor directo mina 78712,50 78712,50 78712,50 78712,50 78712,50
5 Costo labor directo ingenio 1660,00 1660,00 1660,00 1660,00 1660,00
3 Costo Total (1 - 2) 4122900,64 4113413,14 4103811,79 4094095,22 4084262,05
COSTOS
ESTRUCTURA DE COSTOS
No Detalle
Operación
1 Equipo y Maquinaria 1474539,9 8,0 12,5 184317,48 161277,80 668150,87
2 Vehiculos 621062,6 5,0 20,0 124212,52 99370,02 124212,52
3 Edificios 3451,2 40,0 2,5 86,28 84,12 3030,63
4 Muebles y enseres 200000,0 10,0 10,0 20000,00 18000,00 110000,00
5 Equipo de Comun. 20000,0 10,0 10,0 2000,00 1800,00 11000,00
TOTAL 2319053,7 330616,28 280531,94 916394,02
Calculo de Depreciación $us
Años Activo Fijo Costo Vida Util %DPC (Coeficiente) Valor Residual DPC Año
Valor en
Libros

62

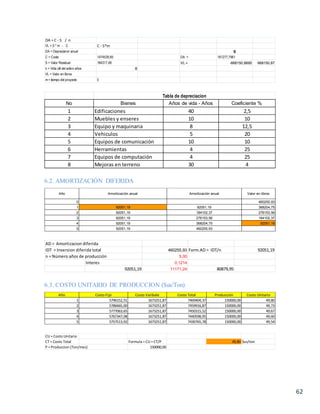

6.2. AMORTIZACIÓN DIFERIDA
6.3. COSTO UNITARIO DE PRODUCCION ($us/Ton)
DA = C - S / n
VL = S * m - C C - S*m
DA = Depreciaron anual S
C = Costo 1474539,85 DA = 161277,7961
S = Valor Residual 184317,48 VL = -668150,8695 668150,87
n = Vida útil del activo años 8
VL = Valor en libros
m = tiempo del proyecto 5
No Bienes Años de vida - Años Coeficiente %
1 Edificaciones 40 2,5
2 Muebles y enseres 10 10
3 Equipo y maquinaria 8 12,5
4 Vehiculos 5 20
5 Equipos de comunicación 10 10
6 Herramientas 4 25
7 Equipos de computación 4 25
8 Mejoras en terreno 30 4
Tabla de depreciacion
0 460255,93
1 368204,75
2 276153,56
3 184102,37
4 92051,19
5
Año Amortización anual Amortización anual Valor en libros
92051,19 276153,56
92051,19 368204,75
92051,19 460255,93
92051,19 92051,19
92051,19 184102,37
AD = Amortizacion diferida
IDT = Inversion diferida total 460255,93 Form.AD = IDT/n 92051,19
n = Número años de producción 5,00
Interes 0,1214
92051,19 11171,24 80879,95
Año Costo Fijo Costo Varibale Costo Total Producción Costo Unitario
1 5796152,51 1673251,87 7469404,37 150000,00 49,80
2 5786665,00 1673251,87 7459916,87 150000,00 49,73
3 5777063,65 1673251,87 7450315,52 150000,00 49,67
4 5767347,08 1673251,87 7440598,95 150000,00 49,60
5 5757513,92 1673251,87 7430765,78 150000,00 49,54
CU= Costo Unitario
CT = Costo Total Formula = CU= CT/P 49,80 $us/ton
P = Produccion (Ton/mes) 150000,00

63
6.4. VENTA DE MINERALES ($us)
6.5. ESTADO DE PERDIDAS Y GANANCIAS O DE RESULTADOS
No
1 Tratamiento / dia 500,00 ton
2 Dias trabajados / mes 25,00
3 Tratamiento / dia año 150000,00 ton
4 Ley de cabeza 1,70 % Sn
5 Recuperación 60,00 %
6 Ley del concentrado 55,00 % Sn
7 Libras finas 1855187,73
8 Cotización 9,46 $us LF
9 Ventas Brutas 17550075,93 $us
VENTA DE MINERALES
Conversion 2204,620
Ton F = Ton B * Ley/100 2550,00 5621781,00 3091979,55 1855187,73
Toneladas Finas = TNB * LEY 2550 5621781
1 2 3 4 5
1 Ingreso Total 17550075,93 17550075,93 17550075,93 17550075,93 17550075,93
2 Costo total a+ b 7737076,38 7727394,62 7717793,26 7708076,70 7698243,53
a Costo fijo 6066267,84 6056586,07 6046984,72 6037268,15 6027434,99
Comercialización 28% VB 4914021,26 4914021,26 4914021,26 4914021,26 4914021,26
s/f Costo financiero 48589,76 39102,25 29500,90 19784,33 9951,17
s/f Amortización diferida 92051,19 92051,19 92051,19 92051,19 92051,19
Depreciación 1 280531,94 280531,94 280531,94 280531,94 280531,94
Patente Minera 2 1206,90 1206,90 1206,90 1206,90 1206,90
Mat insumos Ind mina 3 621062,59 621062,59 621062,59 621062,59 621062,59
Mat. Insumos Ind. Ingenio 4 38017,27 38017,27 38017,27 38017,27 38017,27
Mat. insumos Ind Adm 5 1800,00 1800,00 1800,00 1800,00 1800,00
Mat. insumos Ind Mant 6 41789,84 41789,84 41789,84 41789,84 41789,84
Costo Labor Indirecta ADM 7 15706,50 15706,50 15706,50 15706,50 15706,50
B. Sociales 40% 8 6282,60 6125,54 6125,54 6125,54 6125,54
Costo Labor Indirecta Mant 9 3720,00 3720,00 3720,00 3720,00 3720,00
B. Sociales 40 % 10 1488,00 1450,80 1450,80 1450,80 1450,80
b Costo variables 1670808,54 1670808,54 1670808,54 1670808,54 1670808,54
Mat directo mina 1560730,37 1560730,37 1560730,37 1560730,37 1560730,37
Mat directo ing. 0,00 0,00 0,00 0,00 0,00
Labor directo mina 78712,50 78712,50 78712,50 78712,50 78712,50
B. Sociales 29092,14 29092,14 29092,14 29092,14 29092,14
Labor directo ingenio 1660,00 1660,00 1660,00 1660,00 1660,00
B. Sociales 613,54 613,54 613,54 613,54 613,54
3 Utilidad Bruta 1-2 9812999,54 9822681,31 9832282,66 9841999,23 9851832,40
IVA 13% U.B 1275689,94 1276948,57 1278196,75 1279459,90 1280738,21
IUE 25% UB 2453249,89 2455670,33 2458070,67 2460499,81 2462958,10
ICM 1% VB 175500,76 175500,76 175500,76 175500,76 175500,76
4 UTILIDAD NETA 8361808,84 8370231,98 8378585,16 8387038,57 8395593,43
Estado de resultados o estado de perdidas o ganancias con financiamiento
No Detalle
Operación

64
1 2 3 4 5
1 Ingreso Total 17550075,93 17550075,93 17550075,93 17550075,93 17550075,93
2 Costo total a+ b 7660158,03 7662479,18 7662479,18 7662479,18 7662479,18
a Costo fijo 5989349,49 5989277,78 5989277,78 5989277,78 5989277,78
Comercialización 28% VB 4914021,26 4914021,26 4914021,26 4914021,26 4914021,26
s/f Costo financiero 0,00 0,00 0,00 0,00 0,00
s/f Amortiz. diferida sin interes 80879,95 80879,95 80879,95 80879,95 80879,95
Depreciación 1 280531,94 280531,94 280531,94 280531,94 280531,94
Patente Minera 2 1206,90 1206,90 1206,90 1206,90 1206,90
Mat insumos Ind mina 3 621062,59 621062,59 621062,59 621062,59 621062,59
Mat. Insumos Ind. Ingenio 4 38017,27 38017,27 38017,27 38017,27 38017,27
Mat. insumos Ind Adm 5 1800,00 1800,00 1800,00 1800,00 1800,00
Mat. insumos Ind Mant 6 41789,84 41789,84 41789,84 41789,84 41789,84
Costo Labor Indirecta ADM 7 3451,25 3451,25 3451,25 3451,25 3451,25
B. Sociales 40% 8 1380,50 1345,99 1345,99 1345,99 1345,99
Costo Labor Indirecta Mant 9 3720,00 3720,00 3720,00 3720,00 3720,00
B. Sociales 40 % 10 1488,00 1450,80 1450,80 1450,80 1450,80
b Costo variables 1670808,54 1673201,40 1673201,40 1673201,40 1673201,40
Mat directo mina 1560730,37 1560730,37 1560730,37 1560730,37 1560730,37
Mat directo ing. 0,00 0,00 0,00 0,00 0,00
B. Sociales 29092,14 31485,00 31485,00 31485,00 31485,00
B. Sociales 613,54 613,54 613,54 613,54 613,54
3 Utilidad Bruta 1-2 9889917,89 9887596,74 9887596,74 9887596,74 9887596,74
IVA 13% U.B 1285689,33 1285387,58 1285387,58 1285387,58 1285387,58
IUE 25% UB 2472479,47 2471899,19 2471899,19 2471899,19 2471899,19
ICM 1% VB 175500,76 175500,76 175500,76 175500,76 175500,76
4 UTILIDAD NETA 8428727,81 8426708,41 8426708,41 8426708,41 8426708,41
Estado de resultados o estado de perdidas o ganancias sin financiamiento
No Detalle
Operación
No Detalle Pre -Operación
0 1 2 3 4 5
1 Fuente 8558548,48 17550075,93 17550075,93 17550075,93 17550075,93 17550075,93
Aporte Propio 4509402,20
Crédito 4049146,27
Ventas Brutas 17550075,93 17550075,93 17550075,93 17550075,93 17550075,93
2 Usos a + b+ c + d 9730385,59 9722156,72 9713803,54 9705350,13 9696795,27
a Inversión 2788348,32
Inversión fija 1754281,10
Inversión diferida 460255,93
Capital de trabajo 573811,29
b Capital de producción 7439979,95 7430492,45 7420891,10 7411174,53 7401341,36
Costo fijo 1 5766778,55 5757291,05 5747689,70 5737973,13 5728139,96
Comercializ. y Refin. 28% 2 4914021,26 4914021,26 4914021,26 4914021,26 4914021,26
Costos financieros 3 48589,76 39102,25 29500,90 19784,33 9951,17
Amortización diferida 4 92051,19 92051,19 92051,19 92051,19 92051,19
Patente Minera 5 1206,90 1206,90 1206,90 1206,90 1206,90
Mat Ind mina 6 621062,59 621062,59 621062,59 621062,59 621062,59
Mat. Ind. Ingenio 7 38017,27 38017,27 38017,27 38017,27 38017,27
Mat. Ind. Mant. 8 41789,84 41789,84 41789,84 41789,84 41789,84
Labor Ind Adm 9 3451,25 3451,25 3451,25 3451,25 3451,25
B. Sociales 40% 10 1380,50 1380,50 1380,50 1380,50 1380,50
Labor Indirecta Mant 11 3720,00 3720,00 3720,00 3720,00 3720,00
B. Sociales 40% 12 1488,00 1488,00 1488,00 1488,00 1488,00
Costo variables 1673201,40 1673201,40 1673201,40 1673201,40 1673201,40
Mat directo mina 1560730,37 1560730,37 1560730,37 1560730,37 1560730,37
Mat directo ing. 0,00 0,00 0,00 0,00 0,00
B. Sociales 31485,00 31485,00 31485,00 31485,00 31485,00
B. Sociales 613,54 613,54 613,54 613,54 613,54
c Amortización Crédito 839214,94 839214,94 839214,94 839214,94 839214,94
d Impuestos 1451190,70 1452449,33 1453697,51 1454960,66 1456238,97
IVA 13% U.B 1275689,94 1276948,57 1278196,75 1279459,90 1280738,21
ICM 1% VB 175500,76 175500,76 175500,76 175500,76 175500,76
FLUJO ACTUAL 7819690,34 7827919,21 7836272,38 7844725,80 7853280,65
FLUJO ACUMULADO 7819690,34 15647609,54 23483881,93 31328607,73 39181888,38
FUENTES Y USOS CON FINANCIAMIENTO
Operación

65
No Detalle Pre -Operación
0 1 2 3 4 5
1 Fuente 5543469,43 17550075,93 17550075,93 17550075,93 17550075,93 17550075,93
Aporte Propio
Crédito
Ventas Brutas 17550075,93 17550075,93 17550075,93 17550075,93 17550075,93
2 Usosa + b+ c + d 8762379,56 8762077,81 8762077,81 8762077,81 8762077,81
a Inversión 5543469,43 0,00
Costo fijo 1 5627937,61 5627937,61 5627937,61 5627937,61 5627937,61
Patente Minera 5 1206,90 1206,90 1206,90 1206,90 1206,90
Mat Ind mina 6 621062,59 621062,59 621062,59 621062,59 621062,59
Mat. Ind. Ingenio 7 38017,27 38017,27 38017,27 38017,27 38017,27
Mat. Ind. Adm 1800,00 1800,00 1800,00 1800,00 1800,00
Mat. insumos Ind Mant 41789,84 41789,84 41789,84 41789,84 41789,84
Labor Ind Adm 9 3451,25 3451,25 3451,25 3451,25 3451,25
B. Sociales 40 %10 1380,50 1380,50 1380,50 1380,50 1380,50
B. Sociales 40% 12 1488,00 1488,00 1488,00 1488,00 1488,00
Costo variables 1673251,87 1673251,87 1673251,87 1673251,87 1673251,87
Mat directo mina 1560730,37 1560730,37 1560730,37 1560730,37 1560730,37
Mat directo ing. 0,00 0,00 0,00 0,00 0,00
B. Sociales 31485,00 31485,00 31485,00 31485,00 31485,00
B. Sociales 664,00 664,00 664,00 664,00 664,00
d Impuestos 1461190,09 1460888,34 1460888,34 1460888,34 1460888,34
IVA 13% U.B 1285689,33 1285387,58 1285387,58 1285387,58 1285387,58
ICM 1% VB 175500,76 175500,76 175500,76 175500,76 175500,76
FLUJO ACTUAL 8787696,36 8787696,36 8787696,36 8787696,36 8787696,36
FLUJO ACUMULADO 8787696,36 17575392,73 26363089,09 35150785,45 43938481,82
FUENTESYUSOSSINFINANCIAMIENTO
Operación

66
CAP. VII
EVALUACIÓN ECONOMICA Y SOCIAL
7.1. EVALUACION DELPROYECTO
No Detalle Pre -Operación Operación
0 1 2 3 4 5
1 Ingresos 17550075,93 17550075,93 17550075,93 17550075,93 20175937,38
Valor residual 330616,28
2 Egresos 4509402,20 9730272,50 9722043,63 9713690,45 9705237,04 9696682,18
a Inversión interna 4509402,20
Inversión fija interna 1753901,10
Inversión diferida interna 460255,93
Capital de trabajo interna 2295245,17
Costo fijo 5766665,46 5757177,96 5747576,61 5737860,04 5728026,87
Patente Minera 4 1206,90 1206,90 1206,90 1206,90 1206,90
Mat Ind mina 5 621062,59 621062,59 621062,59 621062,59 621062,59
Mat. Ind. Ingenio 6 38017,27 38017,27 38017,27 38017,27 38017,27
Mat. Ind. Mant. 7 41789,84 41789,84 41789,84 41789,84 41789,84
Labor Ind Adm 8 3451,25 3451,25 3451,25 3451,25 3451,25
B. Sociales 9 1380,50 1380,50 1380,50 1380,50 1380,50
B. Sociales 11 1374,91 1374,91 1374,91 1374,91 1374,91
C. variables 1673201,40 1673201,40 1673201,40 1673201,40 1673201,40
Mat directo mina 1560730,37 1560730,37 1560730,37 1560730,37 1560730,37
Mat directo ing. 0,00 0,00 0,00 0,00 0,00
B. Sociales 31485,00 31485,00 31485,00 31485,00 31485,00
B. Sociales 613,54 613,54 613,54 613,54 613,54
d Impuestos 1451190,70 1452449,33 1453697,51 1454960,66 1456238,97
IVA 13% U.B 1275689,94 1276948,57 1278196,75 1279459,90 1280738,21
ICM 1% VB 175500,76 175500,76 175500,76 175500,76 175500,76
FLUJO NETO (1 - 2 ) -4509402,20 7819803,42 7828032,30 7836385,47 7844838,89 10479255,20
FLUJO DE CAJA FINANCIERO $US

67
7.2. INDICADORES DE EVALUACION
0 1 2 3 4 5
1 Ingresos 17550075,93 17550075,93 17550075,93 17550075,93 20175937,38
2 Egresos 4509402,20 8724154,34 8723852,59 8723852,59 8723852,59 8723852,59
Costo fijo 5589762,85 5589762,85 5589762,85 5589762,85 5589762,85
Costosfinancieros 2 0,00 0,00 0,00 0,00 0,00
Patente Minera 4 1206,90 1206,90 1206,90 1206,90 1206,90
Mat Ind mina 5 621062,59 621062,59 621062,59 621062,59 621062,59
Mat. Ind. Ingenio 6 38017,27 38017,27 38017,27 38017,27 38017,27
Mat. Ind. Adm 7 1800,00 1800,00 1800,00 1800,00 1800,00
Mat. Ind. Mantto 8 3720,00 3720,00 3720,00 3720,00 3720,00
Labor Ind Adm 9 3451,25 3451,25 3451,25 3451,25 3451,25
B. Sociales 10 1275,58 1275,58 1275,58 1275,58 1275,58
B. Sociales 12 1488,00 1488,00 1488,00 1488,00 1488,00
C. variables 1673201,40 1673201,40 1673201,40 1673201,40 1673201,40
Mat directo mina 1560730,37 1560730,37 1560730,37 1560730,37 1560730,37
Mat directo ing. 0,00 0,00 0,00 0,00 0,00
B. Sociales 31485,00 31485,00 31485,00 31485,00 31485,00
B. Sociales 613,54 613,54 613,54 613,54 613,54
d Impuestos 1461190,09 1460888,34 1460888,34 1460888,34 1460888,34
IVA 13% U.B 1285689,33 1285387,58 1285387,58 1285387,58 1285387,58
ICM 1% VB 175500,76 175500,76 175500,76 175500,76 175500,76
FLUJO NETO (1 - 2 ) -4509402,20 8825921,59 8826223,33 8826223,33 8826223,33 11452084,79
FLUJO DE CAJA ECONOMICO $US

68

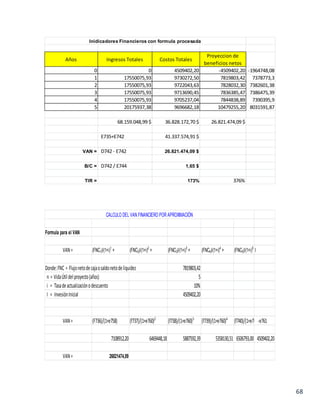

Años Ingresos Totales Costos Totales
Proyeccion de
beneficios netos
0 0 4509402,20 -4509402,20 -1964748,08
1 17550075,93 9730272,50 7819803,42 7378773,3
2 17550075,93 9722043,63 7828032,30 7382601,38
3 17550075,93 9713690,45 7836385,47 7386475,39
4 17550075,93 9705237,04 7844838,89 7390395,9
5 20175937,38 9696682,18 10479255,20 8031591,87
68.159.048,99 $ 36.828.172,70 $ 26.821.474,09 $
E735+E742 41.337.574,91 $
VAN = D742 - E742 26.821.474,09 $
B/C = D742 / E744 1,65 $
TIR = 173% 376%
Inidicadores Financieros con formula procesada
Formula para el VAN
VAN= (FNC1)/(1+i)1
+ (FNC2)/(1+i)2
+ (FNC3)/(1+i)3
+ (FNC4)/(1+i)4
+ (FNC5)/(1+i)5
-I
Donde:FNC = Flujonetodecajaosaldonetodeliquidez 7819803,42
n = VidaÚtildelproyecto(años) 5
i = Tasadeactualizaciónodescuento 10%
I = InvesiónInicial 4509402,20
VAN= (F736)/(1+e758) (f737)/(1+e760)2
(f738)/(1+e760)3
(f739)/(1+e760)4
(f740)/(1+e760)5
-e761
7108912,20 6469448,18 5887592,39 5358130,51 6506793,00 4509402,20
VAN= 26821474,09
CALCULO DEL VAN FINANCIERO POR APROXIMACIÓN

69
7.3. CALCULO DEL TIR FINANCIERO POR APROXIMACION
Formula para el TIR
VAN= (FNC1)/(1+i)1
+ (FNC2)/(1+i)2
+ (FNC3)/(1+i)3
+ (FNC4)/(1+i)4
+ (FNC5)/(1+i)5
-I
Donde:FNC = Flujonetode cajaosaldonetode liquidez 0,00
n = VidaÚtil del proyecto(años) 5
i = Tasade actualizaciónodescuento 30%
I = InvesiónInicial 0,00
6015233,40 4631971,77 3566857,29 2746696,15 2822368,10 4509402,20
VAN= 15273724,52
DatoparaobtenerTIR
SetieneElVANfinanciero,positivoynegativo,seprocedeaencontraraquellatasaquehagaelVANigualacero,paraello
seaplicalasiguienteformula:
TIR= i1 + (i2 - i) * (VAN1/(VAN1 - VAN2))
i1 10%
VAN1 26821474,09
i2 30%
VAN2 15273724,52
i1 (i2 - i) VAN1 VAN1 - VAN2
10% 20% 26821474,09 11547749,56
TIR= 0,56453162 56

70

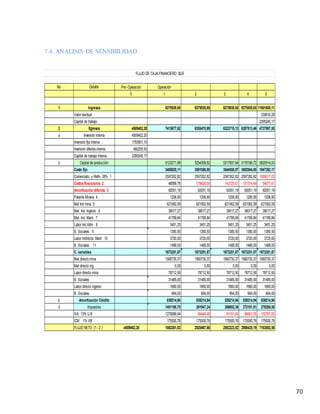

7.4. ANALISIS DE SENSIBILIDAD
0 1 2 3 4 5
1 Ingresos 9275938,65 9275938,65 9275938,65 9275938,65 11901800,11
2 Egresos 4509402,20 7413677,62 6355470,99 6323715,13 6287513,46 4737997,55
Inversión fija interna 1753901,10
Inversión diferida interna 460255,93
Capital de trabajo interna 2295245,17
Costo fijo 3450020,11 3581056,95 3544555,97 3502944,85 1947262,17
Costosfinancieros 2 48589,76 179626,59 143125,61 101514,49 54077,61
Patente Minera 4 1206,90 1206,90 1206,90 1206,90 1206,90
Mat Ind mina 5 621062,59 621062,59 621062,59 621062,59 621062,59
Mat. Ind. Ingenio 6 38017,27 38017,27 38017,27 38017,27 38017,27
Mat. Ind. Mant. 7 41789,84 41789,84 41789,84 41789,84 41789,84
Labor Ind Adm 8 3451,25 3451,25 3451,25 3451,25 3451,25
B. Sociales 9 1380,50 1380,50 1380,50 1380,50 1380,50
B. Sociales 11 1488,00 1488,00 1488,00 1488,00 1488,00
C. variables 1673251,87 1673251,87 1673251,87 1673251,87 1673251,87
Mat directo mina 1560730,37 1560730,37 1560730,37 1560730,37 1560730,37
Mat directo ing. 0,00 0,00 0,00 0,00 0,00
B. Sociales 31485,00 31485,00 31485,00 31485,00 31485,00
B. Sociales 664,00 664,00 664,00 664,00 664,00
d Impuestos 1451190,70 261947,24 266692,36 272101,81 278268,58
IVA 13% U.B 1275689,94 86446,48 91191,60 96601,05 102767,82
ICM 1% VB 175500,76 175500,76 175500,76 175500,76 175500,76
FLUJO NETO (1 - 2 ) -4509402,20 1862261,03 2920467,66 2952223,52 2988425,19 7163802,56
FLUJO DE CAJA FINANCIERO $US

71
36.793.558,88 $ 23.979.643,07 $ 8.304.513,61 $
28.489.045,27 $
VAN = 8.304.513,61 $
B/C = 1,29 $
TIR = 55%
Años
Proyeccion de
beneficios netos
0 -4509402,20
1 1862261,03
2 2920467,66
3 2952223,52
4 2988425,19
5 7163802,56
Formula para el VAN
VAN = (FNC1)/(1+i)1
+ (FNC2)/(1+i)2
+ (FNC3)/(1+i)3
+ (FNC4)/(1+i)4
+(FNC5)/(1+i)5
-I
n = VidaÚtil del proyecto (años) 5
i = Tasade actualización o descuento 10%
I = Invesión Inicial -4509402,20
VAN 1692964,58 2413609,64 2218049,23 2041134,61 4448157,76 -4509402,20
VAN = 17323318,01
CALCULO DEL VAN FINANCIERO POR APROXIMACIÓN

72
7.5. CALCULO DEL TIR FINANCIERO POR APROXIMACION
Formula para el TIR
VAN= (FNC1)/(1+i)1
+ (FNC2)/(1+i)2
+ (FNC3)/(1+i)3
+ (FNC4)/(1+i)4
+(FNC5)/(1+i)5
-I
Donde:FNC = Flujonetodecajaosaldonetodeliquidez VAN1
n = VidaÚtildelproyecto(años) 5
i = Tasadeactualizaciónodescuento 30%
I = InvesiónInicial -4509402,20
1432508,49 1728087,37 1343752,17 1046330,73 1929420,31 -4509402,20
VAN= 11989501,27
DatoparaobtenerTIR
SetieneEl VANfinanciero,positivoynegativo,seprocedeaencontraraquellatasaquehagael VANigual acero,paraello
seaplicalasiguienteformula:
TIR= i1 + (i2 - i) * (VAN1/(VAN1 - VAN2))
i1 10%
VAN1 17323318,01
i2 7%
VAN2 11989501,27
i1 (i2 - i) VAN1 VAN1 - VAN2
10% -3% 17323318,01 5333816,74
TIR= 0,002565168 0,26

73

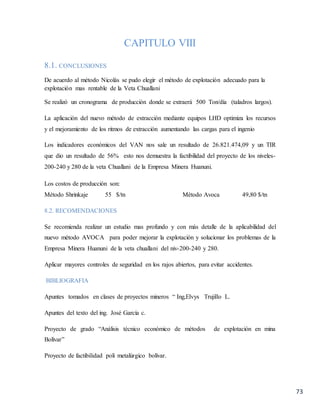

CAPITULO VIII
8.1. CONCLUSIONES
De acuerdo al método Nicolás se pudo elegir el método de explotación adecuado para la
explotación mas rentable de la Veta Chuallani
Se realizó un cronograma de producción donde se extraerá 500 Ton/día (taladros largos).
La aplicación del nuevo método de extracción mediante equipos LHD optimiza los recursos
y el mejoramiento de los ritmos de extracción aumentando las cargas para el ingenio
Los indicadores económicos del VAN nos sale un resultado de 26.821.474,09 y un TIR
que dio un resultado de 56% esto nos demuestra la factibilidad del proyecto de los niveles-
200-240 y 280 de la veta Chuallani de la Empresa Minera Huanuni.
Los costos de producción son:
Método Shrinkaje 55 $/tn Método Avoca 49,80 $/tn
8.2. RECOMENDACIONES
Se recomienda realizar un estudio mas profundo y con más detalle de la aplicabilidad del
nuevo método AVOCA para poder mejorar la explotación y solucionar los problemas de la
Empresa Minera Huanuni de la veta chuallani del niv-200-240 y 280.
Aplicar mayores controles de seguridad en los rajos abiertos, para evitar accidentes.
BIBLIOGRAFIA
Apuntes tomados en clases de proyectos mineros “ Ing,Elvys Trujillo L.
Apuntes del texto del ing. José García c.
Proyecto de grado “Análisis técnico económico de métodos de explotación en mina
Bolívar”
Proyecto de factibilidad poli metalúrgico bolívar.

74
ANEXOS
TAG COMPRESOR MOTOR
MARCA MODELO CAP. NOM. REND. ALT. REND. MEC. CAP. REAL PRESION REV. EST. MARCA POT. TENSION CORR.
Pies3
/Min. % % Pies3
/Min. Psi. Rpm. Kw. Volts. Amp.
100-SC-01 ATLASCOPCO ZR6-A, Nº 1 3480 0,988 0,98 3369,48 90 1500 0 ASEA 500 3000 117
100-SC-02 ATLASCOPCO ZR6-AE, Nº 2 3486 0,988 0,98 3375,28 90 1500 1 AEG 590 550 737
100-SC-03 ATLASCOPCO ZR6-57, Nº 3 3485 0,988 0,98 3374,32 90 1500 0 SIEMENS 538 3000 126
100-SC-04 ATLASCOPCO ZR5-58Nº 4 2394 0,988 0,98 2317,97 90 1500 0 AEG 380 550 478
100-SC-05 JOY C-1/2TWINLH,RH 7000 0,988 0,75 5187,00 90 750 1 GENERALELECTRIC 671,13 3000 166
100-SC-08 ATLASCOPCO ZR4-M, Nº 1 1486 0,988 0,98 1438,80 90 1500 0 ASEA 252 550 323
100-SC-09 ATLASCOPCO ZR4-M, Nº 2 1486 0,988 0,98 1438,80 90 1500 1 SIEMENS 250 550 310
100-SC-10 ATLASCOPCO ZR500-7,5-50 2736 0,988 0,99 2676,14 90 1487 1 SIEMENS 376 3000 91
100-SC-11 ATLASCOPCO ZR500-7,5-50 2736 0,988 0,99 2676,14 90 1487 1 SIEMENS 376 3000 91
100-SC-16 INGELSOLLRAND 0950MX3 6004 0,988 0,99 5872,63 123,2 2975 0 HYUNDAI 1119
100-SC17 INGERSOLLRAN 0950MX3 6004 0,988 0,99 5872,62 123,2 2975 0 HYUNDAI 1119
100-SC18 INGERSOLLRAN 0950MX3 3500 0,988 0,99 3423,42 123,2 123,2 1 TECO 671 10000
100-SC19 INGERSOLLRAN 0950MX3 3500 0,988 0,99 3423,42 123,2 123,2 0 TECO 671 10000
FUERA DESERVICIOPORCAUSASMECANICAS, ENCALLAMIENTODETORNILLOSY AGUA ENRECINTODETORNILLOS(AlmacenOruro), Atlas CopcoLaPaz
COMPRESORESNUEVOSPORINSTALAR.
FUERA DESERVICIOENPLAYA VERDE
COMPRESORSTANBY ENSERVICIO
NOMINAL REAL
Pies3
/Min. Pies3
/Min.
40845 34844,88 51
20986 17172,70
ANTERIORMENTE
CARACTERISTICAS TECNICAS DE COMPRESORAS
CAPACIDADINSTALADA DISPONIBILIDAD%
CAPACIDADENSERVICIO(ACTUAL)

75
CORPORACION MINERA DE BOLIVIA
EMPRESA MINERA HUANUNI
Volqueta Volvo N-12
Capacidad 10 m3 = 20 tons
Longitud (Bocamina-pocket) 2340 m
Rampa Inclinada Aprox 10 %
TIEMPO ACUMULADO
Bocamina-Pocket 7` 28 " 7` 28"
Carguio en Pocket 3` 22" 10` 50"
Pocket - Bocamina 8` 27" 19` 17"
Volteo en Canchamina fin operación 6` 26" 25` 43"
Total ciclo extraccion 25`43" 0.43 hr
PRODUCTIVIDAD 1 VOLQUETA 20 Ton/0.43 h 47 ton/hr
Velocidad de subida
Tiempo 8`27" 0.141 hr
Velocidad promedio 2340/0.141 17 km/hr
Velocidad de bajada
Tiempo 7` 28" 0.124 hr
Velocidad promedio 2340/0.124 19 km/hr
TIEMPO V-1 TIEMPO V-2
Inicio de operación 0`00" 0` 11"
Bocamina-Pocket-Bocamina 23`31" 26` 06"
Volteo 25`47" 31` 39"
Ingreso 2 º Ciclo 30`00" 33` 03"
Bocamina-Pocket-Bocamina 54`55" 56` 30"
Volteo 59`16" 1 h 02`23"
Ingreso 3º Ciclo 1 h 01`10" 1 h 04`24"
Bocamina-Pocket-Bocamina 1 h 26`45" 1 h 34`16"
Volteo 1 h 31`26" 1 h 38`31"
Fin operación 1 h 33`11" 1 h 39`33"
Total ciclo de extraccion 1 h 39`33" 1.66 hr
PRODUCTIVIDAD 2 VOLQUETAS 120 ton/1.66hr 72 ton/hr
Velocidad promedio 10 km/hr
TIEMPO V-1 TIEMPO V-2TIEMPO V-3
Inicio de operación 0` 00" 0` 15" 0` 33"
Bocamina-Pocket-Bocamina 28`55" 33`36" 35`14"
Volteo 34`12" 41`42" 46`13"
Fin de Operación 38`30" 42`56" 46`41"
Total ciclo de extraccion 46`41" 0.77806 hr
PRODUCTIVIDAD 3 VOLQUETAS 60ton/0.77806 hr 77 ton/hr
CICLO DE CARGUIO Y EXTRACCION POR VOLQUETAS
CICLO DE UNA VOLQUETA
CICLO DE DOS VOLQUETAS
CICLO DE TRES VOLQUETAS

76
Calculo de la potencia de motores
Potencia del motor de nivel -280
Podemos decir que en el nivel -280, - 240, -200, -240, el caudal total de recepción es
80 I/Seg. La utilización del tiempo neto por turno será de 3 horas efectivas, las que den
un margen de 1 hrs a 2 hrs de tiempo para acumular en el estanque principal, tiempo
racional para trabajos de mantenimiento, reparación cambio de accesorios y otros
detalles, por lo tanto la capacidad de almacenamiento será
Volumen= 80 L/seg * 3600 seg/hr = 288 m3/hr
La capacidad de almacenaje es 288 * 3= 864m3
El caudal de la bomba para evaluar el volumen será 5 horas efectivas
𝑄 =
5 ∗ 288
3
= 133
𝑙
𝑠𝑒𝑔
Entonces en base a este caudal, y aplicando la fórmula: (según breese)
𝑃 =
𝐽 ∗ 𝑄 ∗ 𝐻
75 ∗ 𝑛
Donde:
P= potencia (H.P.)
J= peso específico del liquido
Q= caudal (m3/hr)
H= altura manométrica (m)
n= eficiencia efectiva

77
Reemplazando valores se tiene:
P= potencia (H.P.)
J= 1000 kg /m3
Q= (m3/hr)
H= 120 (m)
n= 67%
𝑃 = 1000 ∗ 0.133 ∗ 120
75 ∗ 0.67
= 317.61 = 318 𝐻𝑝
Diámetro de las tuberías de entrada y salida
=
4 ∗ 𝑄
𝜋 ∗ 𝑣
D= diámetro (m)
V= velocidad 1.2 m/seg
Q= caudal 0.080 m3/hr
=
4 ∗ 0.080
𝜋 ∗ 1.2
D= 0.1m = 10cm= 3.9 pulgadas

78
Plano General
CRD
-7776
-NE
CRD
-773
9-SE
CRD-7806-N
W
CRD-7774-NE
4600-N
4700-N
5600-E
1635
1642
1640
1644
1643
1649
1648
XC-
02-2
4
CRD-5
244-N
E
CR
D-5
243
-NE
CR
D-5
243
-SW
Rj
o-
01
-0
67
Rjo-00-042
Ctta.R.Meneses
Rjo-s/n
Ctta.J.Villca
Rjo
-02
-10
3
Ctt
a.
E.F
acc
cio
Rjo
-02
-10
0
Ctt
a.M
. Cas
tell
ón
1 5 47
1515
4600-N
1651
452
431
421
4 05
593
384
1549
1553
1550
1556
1559
1532
1528
1527
1519
1544
1 5 51
442
436
427
1546
1545
1539
1535
1531
1567
1449
548
1445
502
528
1474543
555
1448
314
301287
25
219
251
241
608
236
237
517
520
443
279
927
492
485
479
894
478
458
895
943
1549
1549
1549
1549
1549
899
926
1606
1620
16051578
1585
1590
1591
1602
1568
1572
1580
1586
1589
1598
1563
1268
1 2 63
1239
1256
1225
1216
1179
1168
1209
1 2 69
1 2 57
1 2 29
1 2 17
1158
1125
1192
1180
1153
1145
1122
11671 1 10
1 1 83
1 1 93
1 2 38
1 2 28
T .O.
1 0 58
1 1 04
1 0 48
T .O.
1650
1 5 23
1 5 34
1 5 41
1554
1084
1078
1053
1 0 47
1 2 18
1 0 32
1096
1111
1126
1052
1077
1082
1083
1105
1 1 18
1 1 44
1 2 72
1 2 74
T .G.
1 2 87
1 2 00
1 2 02
1 1 57
T .G.
1 2 93
1 1 66
1 2 01
1 2 81
1 4 89
1 1 06
C.L.
1 4 88
1 1 35
1 1 12
1 0 95
C.L.
1 1 52
1 1 51
1 1 84
1 1 99
1 2 15
1 0 79
1 3 28
1 0 54
1 3 27
1 3 56
1 0 41
1 3 31
1 0 34
1 5 17
1 5 01
1 3 69
1 3 55
1 3 20
1 3 35
9 51
9 52
9 03
1 0 339 02
8 86
c .l.1 3 52
8 51
1 3 56
8 68
8 85
1 4 95
1 4 82
1484
1480 14811485
1477
896
915
901
884
916
947
9 50
1013
965
990
1014
983
957
1 4 08
1 4 27
8 47
1440
1 4 35
1474
1464
1456
1439
1437
1466
1467
1465
1 4 75
464
471
534
131
4 06
399
385
5 07
4 31
4 85
5 08
4 00
7 16
4 25
T .D.
4 32
7 07
7 30
7 21
7 44
7 39
7 92
7 93
7 94
7 98
3 54
0 20
7 22
0 74
0 89
0 90
0 97
C .L.2
8 48
8 50
0 25
C .L.3
8 56
9 69
9 88
9 68
9 67
8 67
8 76
8 77
8 73
4 11
9 23
4 17
1 50
3 97
5 56
5 49
1 47
C .L.8
5 29
4 28
1 42
1 40
4 62
1 40
0 39
0 48
0 54
0 50
0 32
0 31
0 92
0 64
1 59
0 98
1 00 0 57
1 18
1 02
0 66
0 91
0 77
0 73
0 79
0 93
0 80
1 05
1 03
190
196
183
095
086
390
380
1 99
191
201
216
208
3 64
1 0 89
1 3 42
1 0 88
3 09
1 0 87
1 0 86
1 67
1 75
1 58
2 02
1 66
1 76
9 75
1 74
2 49
9 80
2 30
2 42
2 48
2 35
4 48
1 0 18
9 76
3 76
1 0 37
1 0 27
9 82
1 0 99
1 0 02
1 0 36
1 0 10
1 0 11
1 0 24
T .D.
1 0 44
3 95
3 94
4 99
5 26
5 00
5 81
5 87
5 94
6 05
6 04
5 38
5 57
6 21
5 80 5 39
5 63
5 56
5 26
5 77
5 93
0 27
0 29
0 30
1 3 68 0 53
1 3 74
0 40
1 72
0 37
1 3 80
1 3 82
1 3 83
1 3 84
0 42
0 41
0 43
1 73
5 16
0 69
6 27
5 30
0 55
0 62
0 68
0 78
0 45
0 47
Bz. 007
1 10
1 08
0 83
0 72
0 70
0 67
0 56
0 59
0 96
4 82
4 69
4 45
4 60
430
413
463
596
573
597
607
363
352
351
379
296
288
310
412
1595
1458
14551460
1473
1495
1479
1494
813
7 18
4 81
8 04
1481
834
624
602
620
592
6 63
766
7 43
7 36
7 47
7 19
6 87
7 50
6 86
678
710
709
664
582
589
685
566
552
579
510
488
414
540
583
455
654
592
483
663
1321
667
509
524
455
446
525
462
439
438
426
326
501 341
332
453
clv.
693
459
613
638
565
484
476
5 91
613
801
725
692
726
690
679
634
613
809
859
826
824
860
1008
1 0 09
864
1 1 38
1 6 67
1 0 29
1 0 76
1 0 09
1 0 35
1 0 57
9 85
9 64
6 45
9 48
440
9 16
4 09
3 26
4 08
3 13
4 41
3 24
3 19
2 90
2 75
1 3 64
1 3 85 1 3 86
1 3 77
1 3 71
2 56
2 29
1 3 59
2 12
1 3 58
2 43
2 66
2 67
3 62
2 83
2 13
1 89
1 85
1 69
1 61
1 86
1 8 27
1 53
2 46
1 1 05
9 61
9 22
9 63
9 62
9 86
9 21
9 05
8 92
9 20
1 1 32
9 33
9 08
c lv.
9 46
9 09
8 80
1 1 33
8 98
9 06
8 89
1 1 49
8 77
8 78
8 69
1 0 80
1 0 60
1 0 41
1 0 59
1658
1657
1656
1659
1665
1666
1664
1663
CRD
-520
4-NE
CRD-5206-N
E
CR
D-5
174
NE
CR
D-5
16
6 SW
CRD
-517
1 NE
CRD-5149
SW
CRD-5149
NE
CRD-5247-SW
CR
D-5
259
-SE
CRD
-526
0-NE
CRD
-526
0-NW
1673
1674
1679
1684
1680
1675
CRD-5
163-SW
1683
1686
CRD-5
166 NE
CRD
-519
2 NE
CRD
-519
2 SW
1688
1687
206
197
109
119
CR
D-5
255
-NE
1675
1689
1690
1692
CRD
-528
7-NE
CRD-67
79-SW
CRD-5289-SW
16931697
1698
1696
1695
1699
1700
1702
1701
1704
1706
1707
1708
1709
CRD-5260
-NW
CR
D-5
285
-SW
CRD
-529
4-SW
CRD-5
163-SW
CL
1711
CRD-5400-NE
1463
1712
1714
1715
1716
1718
CR
D-5
349
-NE
CRD
-525
5-SW
CUADRO PROMETEDORA
377
344
337
335
312
311
015
1 7 19
CRD-5216-NE
CRD
-524
6-SW
XC
-88
09-
SE
CRD
-212
0-NW
CRD-5216-
NE
CRD
-5259
-SW
CRD
-5280
-NW
CRD-5306-NW
CRD-5332-SWCRD
-5163
-SW
CR
D-5
301
-NE
CR
D-5
330
-NE
CR
D-5
330
-SW
CR
D-5
301
-SW
1740
1742
676
CRD-5
437-SW
3.99 %Sn
4.96%Sn
1751
1 6 18
487
CRD
-546
0-NE
1756
1757
1768
1762
1767
CRD
-5481
SE
CRD-5481NW
CRD
-547
7 SW
CRD
-547
7 NE
CRD
-5485
NWCRD
-5485
SE
1770
32-AQ
32-AR
32-AP
1708
1709
1711
5 66
5 52
565
484
476
440
PR
OYEC
CIO
N
VET
A
GRA
NDE
PP
L
PR
OYEC
CI
ON
VET
A
VEN
TA
NIL
LA
80136
1772
XC
-011
-S/
N-
SE
RU
M
BO
S34
°E
1 8 00
1793
1812
1821
1820
1822
1813
4900-N
4800-N
4700-N
1826
1832
CUADRO CRUZ
1824
1833
1841
1840
1 8 28
1801
1845
1849
1845
1851
1831
1183
1853
1847
1852
1838
1861
1860
1866
CRD-5530
-NE
CR
D-5
520
- SW
CR
D-5
520
- NE
CRD
-552
7-SW
CR
D-
551
7-S
W
CRD
-552
1-SW
CR
D-
552
2-S
W
CRD-5534-SW
1846
1850
1874
1875
1865
1876
5900-E
1 8 70
1 8 62
1 8 63
CRD
-538
4-NE
1885
1891
1872
1888
1881
1 88 3
1 8
9 0
1886
1877
CR
D-5
060
-SW
CR
D-
55
61
NE
CR
D-5
561
SW
CRD
-55
60-
SW
CRD
-557
6-N
W
CR
D-5
576
-SE
CR
D-5
582
-NE
CR
D-5
585
-SW
CRD-55
83-SW
1892
1903
1920
CRD
-558
7-SW
CRD-5587-NECR
D-2
79
0-
NECRD
-5594
-NE
CR
D-5
584-
SW
CR
D-5
5 84
-NE
CRD
-55
60-
NE
CRD-7014-SE
CR
D-
13
69
-N
E
1 9 19
1898
1911
1910
1922
1926
1902
1924
1932
CRD
-6033
NE
CRD
-516
9-SW
1918
CRD
-605
1 NE
CRD-6001-SW
CR
D-
603
2-
NE
CR
D-
603
2-S
W
CRD-5597-
NW
CR
D-5
591
-NE
CRD-5572-N
E
1904
1923
CRD-605
3-NW
CRD-6053-SE
1942
1915
1941
XC-1150
R-
21
20
1 9 50
1 0 09
1955
1939
1951
1956
1935
1961
1962
1 7 52
1 7 53
1 7 54
1934
1963
1964
1954
1960
1949
1766
1971
1969
1977
1976
CR
D-
27
90
-S
W
CRD-6
031-N
E
CRD
-603
1-
SWCRD
-608
9-SW
CRD-6
089-
NE
958
1931
1947
1948
1968
1965
1978
CR
D-
51
71
SW
CR
D-6
101
- SW
CRD
-613
2-S
W
CRD
-32
45-N
E
XC
-08
-14
-SW
1938
1987
1988
1985
1984
CRD
-6128
- NE
CRD-6
082-
NE
CRD
-55
84-
NE
CR
D-
66
13
NE
CR
D-
55
20
- NE
CRD-6169-NE
1983
1986
1991
1843
1859
1871
CRD-
6129-
NW
1998
CR
D-6
170
-SW
2004
CRD
-618
0-SW
CR
D-
618
1-
NE
2003
1992
2005
1972
2002
CRD-6179-NE
CRD-6034-SW
CRD
-6129
-SE
2013
2008
1994
2009
2018
1 0 07
2020
2 0 21
2015
2016
2026
2029
1999
2017
2028
2025
1 9 90
2 0 10
2 0 23
2 0 11
CRD-6
221-SW
CR
D-6
184
-SE
CRD-61
84-NE
CR
D-6
114
-NE
CR
D-6
134
-SW
3
CRD-6168-SW
CRD-6
24
7-SW
CRD-6
28
2-
NE
CR
D-
55
97
-NW
Keller
AY
Keller
BD
Ban
dy
DM
Ban
dy
FH
Ban
dy
CE
Ban
dy
PP
L
KellerAX
Keller
AW
KellerMD
Keller
AM
2047
2049
2059
2038
2039
2032
2045
2054
CR
D-6
247
- SW 2 0 50
2 0 61
2 0 51
CRD
-6266-
SW
2 0 71
2 0 70
2 0 41
2 0 42
2 0 69
CRD
-6217
-SW
CRD
-624
4-SW
2067
2068
2088
2075
2078
2098
CR
D-5
116
- SW
CR
D-6
377
-NE
CRD
-626
6-NE
CRD-61
57NW
2103
2091
2104
2087
1974
1975
2090
2089
2085
2066
CR
D-5
305
-NE
CR
D-5
305
-SW
2 0 60
2 0 44
2 1 14
2 0 73
2 1 15
2119
2043
2112
2124
2113
CRD
-6
378-
SW
CRD
-639
7-NE
4 0
CR
D-
621
9-S
W
CR
D-5
116
-SW
CR
D-6
282
-NE
CRD-6
100-NE
CR
D-
61
35-NE
CR
D-
641
3-
SW
CRD-6413-NE
2086
2034
CRD
-210
4-N
E
CRD-6389-NW
CRD-6415-NE
CR
D-
62
86
- NE
CRD
-63
39-
NW
CRD
-6416
-NW
CRD-
6497-N
E
2 1 50
2 1 63
2 1 30
CR
D-6
377
- SW
CRD
-64
52-
NW
CR
D-6
157
SW
CRD
-646
5-NE
CRD-6454-NE
CRD
-639
7-N
E
1802
1887
1933
1953
1979
2090
2232
2202 2206
2218
2227
2199
2182
2127
2205
2193
XC-1024-SE
Rumbo
=S25º15'6
"EDistancia
300metros
X
C-8
809-S
E
Rum
bo
=
S
47º E
Distancia
225
m
etro
s
CR
D-
663
5-N
E
CR
D-6
63
5-
SW
2175
2186
2189
2207
2208
2209
2207
2205
2194
CRD
-618
4-N
E
2131
CRD
-653
0-NE
XC-09-
26-SE
CR
D-6
585
-NE
CRD
-668
5-SE
2139
CRD
-677
7-SE
CRD
-6829
-SE
CRD-6157
NW
CR
D-
68
33-
NE
CRD
-S/N
NE
CRD-5
626-SE
CRD
-6776
-NW
2 2 73
CRD-
6168
-NE
CRD-6
607-NE
CRD-6184-NE
CRD
-667
3-SW
2250
2270
1997
2267
2246
2223
2276
2260
2266
CR
D-6
792
-SE
XC
-88
09-
SE
2217
2272
CR
D-
68
38
-SE
CRD
-668
8SW
CR
D-6
675
-SE
2023
5200-N
2123
2307
2284
2310
2315
2311
2314
2213
2226
2235
2244
2274
2289
2308
2294
5200-E
CR
D-6
925
-NE
CR
D-
70
05-
NE
CR
D-
70
05-
SW
CRD
-700
6-
SW
CR
D-
687
1-
NW
2 1 89
2 1 41
2 2 81
1 9 89
2 1 05
2167
2168
2147
2391
2352
2334
2024
2354
CRD-7012-SE
22542271
2237
2323
2288
2309
CR
D-6
675
-NW
2336
CRD-6924-SW
2337
CRD-6946-NE
2304
CRD
-700
7-NW
2344
CR
D-6
178-
SW
CRD-6379-SW
CRD
-6271-
NE
CRD-69
27-NW
CRD-6975-SE
CR
D-6
829
-NW
5800-E
D
D
H
-1
60
-1
0
Rum
bo
N
45
º W
Lon
gi
tu
d
=
20
0m
ts
In
clin
ac
ió
n
=
-3
º
D
DH
-1
60
-0
7
Ru
m
bo
N
41
º30
'W
Lo
ng
itu
d
=
20
0m
ts
In
cl
in
ac
ió
n
=
-3
º
DDH-1
60
-0
9
Rum
bo
N
41
ºW
Lon
gi
tu
d
=
20
0m
ts
In
clin
ac
ió
n
=
-3º
DDH
-160
-06
Rum
bo S 73º
E
Long
itud
= 200m
ts
Incli
nació
n = -3º
2355
2335
CR
D-
69
26
-SE
5900-N
CR
D-3
292
-SW
CRD-6975-NW
2142
2136
2135
2366
2053
2357
2340
2371
2373
CR
D-
708
7-N
E
CRD
-714
3-NE
CRD
-6157
-NW
2404
211 2405
2406
2402
551
2403
2437
2426
570
CR
D-
714
4-
SW
CRD-7089-
NW
XC
-01
1-0
25
-SE
CRD-7
088-SW
2393
2332
2423
2383
2422
CRD-7
014-
NW
2416
2417
2388
2398
CRD-7
054-SW
2401
2367
CR
D-7
090
-NW
2369
2374
2414
CRD-7092-NE
2 1 71
2395
2398
2407
2421
2415
2429
1897
2451
2450
2439
2426
2497
2445
2449
2448
2449
2434
2435
2433
2411
2493
2442
CRD
-7224
-SW
CRD
-722
4-NE
2466
2467
2468
2465
2453
2458
2459
2469
2488
2477
2479
2478
2463
2469 CRD
-727
2-SW
2480
2497
2491
CR
D-
732
4-N
E
XC-1043-NE
2475
2494
2495
2496
CR
D-7
245
-NE
2506
2482
2481
2507
CRD-73
25-SE
2503
2505
CR
D-7
230
- SW
CR
D-
72
89
-
SW
CR
D-5
166
-SW
1146
1099
CRD
-709
2-NE
-A
CR
D-7
229
-SW
CR
D-7
229
-NE
CR
D-
194
7-
SW
CRD-7225-
SW
CRD
-2105
-SE
CR
D-7
324
-SW
CRD-7316-N
E
CRD-7288-S
W
CRD
-722
7-SW
CRD
-722
0-SE
Chim 3
CR
D-
709
1-
SW
2508
CRD
-739
1-SE
2530
2531
2528
2525
2527
CR
D-
735
3-
SW
2526
2518
2519
2487
CRD- 7244- SW
2520
CRD-
7345-
SW
2514
2515
CRD
-6688
- SW
2516
2517
2521
2522
CR
D-7
38
6-S
E
CRD-6168
-SW
CRD
-7242
-NW
CRD
-724
2-N
E
CRD-7234-SE
CR
D-
739
0-
SW
2547
CRD-7014-NW
2548
2544
CRD-743
2- SW
CR
D-7
352
-SW
CR
D-7
352
-SE
2545
2546
CRD
-739
1-NW
XC-01
1-026-
SE
CRD-5
349-SW
CR
D-
732
2-S
W
CR
D-
738
9-S
E
CR
D-7
389
-NW
2541
2542
EMPRESA MINERA HUANUNI
CORPORACIÓN MINERA DE BOLIVIA
DEPTO. GEOLOGICO-TECNICO
CRD-7392-NE
CRD
-748
0-SE
CRD
-7378
- SE
CRD-7
478-SW
2569
CR
D-7
517
-SW
CR
D-7
517
- SE
2570
2571
2552
CRD-7377-S
W
2576
2575
2553
2566
2563
2610
2564
2573
CRD
-748
0-NW
2 0 82
2 1 40
CRD
-748
1-SW
1627
1612
1617
1624
2597
CRD-7
478-NE
2599
CR
D-7
554
-SW
CR
D-
732
4-S
W
4500-N
6000-E
6100-E
6200-E
2602
CR
D-
743
3-N
W
2529
2591
2562
2555
2594
2596
2589
DDH-160-08Rum
boS16ºE
Longitud=200mts
Inclinación
=-3º
5600-E
5500-E
2607
2574
2611
2601
2636
2631
CR
D-
75
95
- SW
2650
2637
2585
CRD
-7596
-NE
CRD
-759
6-SE
CR
D-7
434
-NE
CRD-
7434-
SW
CRD-7568- SW
CRD
-748
1-N
E
CRD-76
34-NE
CR
D-
732
2-N
ECR
D-
763
5-N
E
CRD
-763
5-SW
CRD-7243-SW
2630
2629
2648
CRD-
7633
-NW
2605
2606
2612
CRD-
7599-
SW
CRD-
7599-
NE-A
2607
2611
Dist
anci
a=
35
m
Dis
tanc
ia=
38
m
CR
D-7
569
-SW
2628
2554
2649
2646
2508
2656
2657
CRD
-767
8- NW
CRD
-767
8-NE
2668
Aux.
2679
2680
2681
CRD-
7743-
NW
CRD
-600
1-SE
CRD-7679-SW
2655
2676
2677
CRD-
7677-
SW
CRD
-769
0-SE
CRD
-773
9-N
W
CRD
-763
4-SW
2664
2665
CRD-7704
-NE
CRD-7679-NE
2684
CRD-7632
-NE
CRD
-7704
-SW
CRD-78
07-NE
2682
2662
CR
D-7
741
- SE
CRD
-7243
-NE
CR
D-6
675
-SECR
D-7
742
-SE
CR
D-7
597
-SE
Distanci
a=8m
Rb.
=N33º
W
Distancia
=9m
Rb.=S9ºE
Distanc
ia
=9mRb.
=S35º
W
R11
Dist.Arc.
=9m
CRD-6777-NW
2645
CRD-763
7-SW
2686
2685
1
2
3
4
5
CRD-7740-N
W
2653
2683
2 6 87
PLANO GEOLOGICO
5400-E
Dist
. = 14
mRb
= S 59º
E
CRD-3292-SW
CRD
-5255
-NE
2691
2692
2699
CRD
-735
3-
SW
CRD
-774
1-SW
2694
2695
2690
CRD-7225-NWCRD-72
29-SW
CRD-7
227-SW
CRD-76
98-NW
7 24
7 76
1 1 54
1 1 55
1 1 72
1 1 82
7 91
1 1 57
1 1 56
1 1 95
1 1 73 1 2 26
1 2 06
1 2 25
1 2 08
1 2 24
1 2 55
1 2 70
1 2 62
1 2 60
1 1 88
1 1 98
1 2 64
1 2 40
1 2 78
1 2 79
1 2 41
1 2 53
1 2 42
1 9 01
1 2 42
1 2 23
1 2 51
1 2 30
c lv1
1 2 50
1 2 14
1 2 32
1 2 43
1 2 42
1 2 12
1 2 31
1 2 49
1 2 52
1 2 47
1334
1329
1363
1441
1548
1542
1540
1533
1542
1516
1581
1509
1575
1447
1508
1570
1557
1555
1561
1587
1576
1564
1553
1558
1560
1557
1565
1592
1588
1602
1604
1577
1569
1571
1624
1617
1601
1612
1566
1609
1593
1599
1584
1594
1621
1625
1626
1600
1608
1622
1633
1632
1629
1631
1627
5 95
6 98
6 32
763
6 33 622
6 09
1452
6 88
7 69
7 88
7 62
7 61
7 59
7 57
7 23
7 05
7 69
7 60
6 97
6 80
6 70
6 52
1 4 99
7 12
7 11
6 71
7 51
8 18
1 5 02
1 5 10
1 5 03
1 5 22
1 4 34
1 4 03
1 4 33
1 4 01
1 4 02
1 4 25
1 4 26
1 1 65
1 1 41
8 52
1 1 29
1 1 28
1 1 13
1 1 02
1 1 01
8 87
8 91
1 0 54
1 1 59
1 1 43
1 2 80 1 1 63
1 1 64
1 1 37
1 1 20
1 1 03
1 09
1 3 61
1 3 60
1 3 54
1 3 39
1 3 30
c lv
1 1 90
t.g.
1 1 89
1 1 78
1 1 36
1 1 76
1 1 77
CRD
-518
5-SW
C
R
D
- 5 1 4 4 S W
CRD
-512
3-N
E
CR
D-5
144
-NE
CRD-5131
CRD-5
146
C
R
D
- 5 1 2 8
CRD-5
156 SW
CR
D
-
2 0 8 3
CR
D-
51
57
CRD-5167
CRD-5163NE
CR
D-5
150
NE
CRD
-516
3NE
CRD-5160 NE
CRD
-516
4NE
CRD
-515
0 NE
CRD-5176SW
CRD-5183
SW
CR
D-5
184
-NE
CR
D-5
198
SW
CRD-5
198NE
CRD
-521
6-SW
CRD-5
216NE
CRD
-5204
NE
CR
D-5
207
SE
VE
TA
NU
EV
A
PP
L
CRD-5206
CRD-5205
CRD-5187 NE
5000-N
5100-N
5300-N
5400-N
5500-N
5600-N
5700-N
5800-N
4900-E
5000-E
5100-E
5300-E
5700-E
CUADRO ANTENOR
BUZON 004
CRD
-5175
-NE
CR
D-
511
2-S
W
CR
D-5
112
-NE
CRD-51
55-NE
XC-1232
R-3171
S
W
314
9SW
321
9 SW
314
9 NE CRD
-423
1SW
R-3
08
4NW
R-2
885
NE
R-2
716
NER-2
899
SW
R-27
16
SW
315
2SW
3153
NW
289
9SW
2899
ASE
XC
-123
2
R- 1635
R
- 161
7
XC-1026
R-193
4
R-156
6
R-131
3
R-131
3
R-13
11
R-134
6
R-126
4
R-1
174
R-11
67
R-1263
R-1
262
R-13
80
R-1120
R-1232
R-1166
X C - 891
R-1061
R-3
161
NE
R-31
50 NW
R-
31
50
SE
R-19
66
R-1696
XC
-14
10
R-1
516
R-1516
R-
19
08
R-1516 W
XC-112
5
R-2428
R-2429
R-2
408
R-2409
R-25
64
X
C
- 112
5
X
C
-108
6
R-2527
R-2506
R-250
9
R - 1062
149
2
R-2062
R-242
7
R-2
003
R-3
005
NE
R-3070
R-3
005
R-3
129
XC-850
X
C
-850
R-3382 NE
R-3
381
R-12
95
NW
R-120
4
R - 928
X C - 416
R-23
16
X
C
-117
0
XC - 1043
XC
-102
4
R-16
90
R-1656
R-1997
R
-20
95
R-1
779
R-3062
NE
R-2116
R-3072
R-3062
SW
5167NE
R-5
117
SW
R-3072
R-20
81
XC-1150
XC
-13
21
R-20
63
R-1179
R-2727
R-2518
508
0SW
R-5
107
NE
R-509
8SW
XC-1024
509
0
SW
R-21
54
2727 SE
R-2
103
-SW
XC-
124
3
R-1243
R-2
485
R-2699
XC
-12
76
R-
24
39
R-2
124
R-1779
R-24
41
R-
25
14
R-
25
15
R-
21
20
R-1861
R-2
087
XC-1304
R-2486
R-2486
R-
25
15
R-2726-NE
R-2726
-SW
R-2
985
R-3163
R-3
151
XC
-95
8
R-153
0
XC-
101
0
R-1711
R-1
646
R-3
388
-SE
R-1828
XC
-10
90
R-1861
R-1792
R-1791
R-1749
R-1841
R-
18
41
XC
-10
07
R-1
904
R-3157-NE
R-3157-SW
XC-
1128
XC-1
148
R-3
138
-NW
R-
31
38
-SE
XC
-11
48
R-1
627
R-
25
17
R-1
429
R-1
429
R-1514
R-1
481
R-16
75
R-15
80
R-1
878
R-191
4
R-1
536
R-1
930
R-1946
R-1
915
R-1
950
XC
-13
69
R-2
903
-NE
R-2
903
-SW
R-
16
75
R-20
52
R-167
3
R-2
061
R-285
3
R-2828
R-2061
R-2
385
XC
-85
0
R-
14
63
R-
14
63
R-
16
82
R-
17
20
XC-10
89
R-21
15
R-2
507
R-2878
R-
21
15
R-
21
48
R-2
357
R-2
115
R-17
78-N
E
R-17
78-N
E
R-1
788
R-2
407
R-23
69
R-181
5
R-1781
R-17
81
R-1
843
R-18
66
R-2
571
R-
25
71
R-1
830
R-2
613
-W
XC-1322
R-
21
48
R-1831-N
R-2713
R-2
146
R-2145
XC
-123
2
R-21
71
R-22
71
R-2
274
R-2
274
R-
21
45
R-
27
78
R-277
8
R-2146-N
R-2529
R-2
716
NE
R-2049
R-3
049
R-2612
R-2860
1607
1514
1638
1474
1530
1450
1451
1500
1454
1459
837

79
EXPLOTACIÓN MÉTODO AVOCA
VENTILADOR AXIAL 100 HP

80
SCOOPTRAM
PERFORADORA RAPTOR 55 XP

Proyectos abraham

Más contenido relacionado

La actualidad más candente

Similar a Proyectos abraham

Más de Daniela Portillo

Último

Proyectos abraham
