2. Línea a Tierra.
El hilo de tierra, también denominado toma de conexión a tierra, puesta a tierra, pozo a
tierra, polo a tierra, conexión a tierra, conexión de puesta a tierra o simplemente tierra,
se emplea en las instalaciones eléctricas para evitar el paso de corriente al usuario por
un fallo del aislamiento de los conductores activos.
La toma a tierra es un camino de poca resistencia a cualquier corriente de fuga para
que cierre el circuito "a tierra" en lugar de pasar a través del usuario. Consiste en una
pieza metálica enterrada en una mezcla especial de sales y conectada a la instalación
eléctrica a través de un cable. En todas las instalaciones interiores según el
reglamento, el cable de tierra se identifica por ser su aislante de color verde y amarillo.
Electrodo o pica de tierra (Izquierda) de una vivienda. El cable verde y amarillo es el
conductor de tierra.

3. Conceptos De Tierra y Masa
Los conceptos de tierra y masa son usados en los campos de la electricidad y
electrónica.
Tierra.
El término "tierra", como su nombre indica, se refiere al potencial de la superficie de la
Tierra. El símbolo de la tierra en el diagrama de un circuito es:
Para hacer la conexión de este potencial de tierra a un circuito eléctrico se usa un
electrodo de tierra, que puede ser algo tan simple como una barra metálica
(usualmente de cobre) anclada el suelo, a veces humedecida para una mejor
conducción.
Masa.
La definición clásica de masa (en inglés de EEUU ground de donde viene la
abreviación GND, earth en inglés del UK) es un punto que servirá como referencia de
tensiones en un circuito (0 voltios). El problema de la anterior definición es que, en la
práctica, esta tensión varía de un punto a otro, es decir, debido a la resistencia de los
cables y a la corriente que pasa por ellos, habrá una diferencia de tensión entre un
punto y otro cualquiera de un mismo cable.
Una definición más útil es que masa es la referencia de un conductor que es usado
como retorno común de las corrientes.
El símbolo de la masa en el diagrama de un circuito es el siguiente (también es
aceptable sin el rayado):

4. Interruptor Eléctrico.
Un interruptor eléctrico es un dispositivo utilizado para desviar o interrumpir el curso de
una corriente eléctrica. En el mundo moderno las aplicaciones son innumerables, van
desde un simple interruptor que apaga o enciente un bombillo, hasta un complicado
selector de transferencia automático de múltiples capas controlado por computadora.
Su expresión más sencilla consiste en dos contactos de metal inoxidable y el actuante.
Los contactos, normalmente separados, se unen para permitir que la corriente circule.
El actuante es la parte móvil que en una de sus posiciones hace presión sobre los
contactos para mantenerlos unidos.
Clasificación De Los Interruptores
 Pulsadores: También llamados interruptores momentáneos. Este tipo de
interruptor requiere que el operador mantenga la presión sobre el actuante para
que los contactos estén unidos. Un ejemplo de su uso lo podemos encontrar en
los timbres de las casas.
 Cantidad de polos: Son la cantidad de circuitos individuales que controla el
interruptor. Un interruptor de un solo polo como el que usamos para encender
una lámpara. Los hay de 2 o más polos. Por ejemplo si queremos encender un
motor de 220 voltios y a la vez un indicador luminoso de 12 voltios
necesitaremos un interruptor de 2 polos, un polo para el circuito de 220 voltios
y otro para el de 12 voltios.

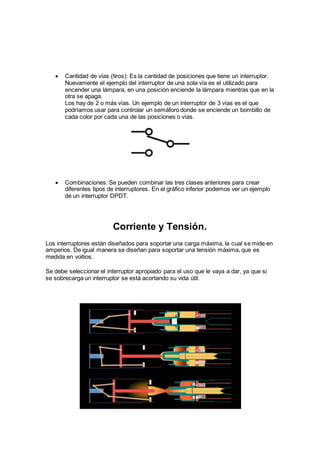

5.  Cantidad de vías (tiros): Es la cantidad de posiciones que tiene un interruptor.
Nuevamente el ejemplo del interruptor de una sola vía es el utilizado para
encender una lámpara, en una posición enciende la lámpara mientras que en la
otra se apaga.
Los hay de 2 o más vías. Un ejemplo de un interruptor de 3 vías es el que
podríamos usar para controlar un semáforo donde se enciende un bombillo de
cada color por cada una de las posiciones o vías.
 Combinaciones: Se pueden combinar las tres clases anteriores para crear
diferentes tipos de interruptores. En el gráfico inferior podemos ver un ejemplo
de un interruptor DPDT.
Corriente y Tensión.
Los interruptores están diseñados para soportar una carga máxima, la cual se mide en
amperios. De igual manera se diseñan para soportar una tensión máxima, que es
medida en voltios.
Se debe seleccionar el interruptor apropiado para el uso que le vaya a dar, ya que si
se sobrecarga un interruptor se está acortando su vida útil.

6. Ejemplo.
Este es un ejemplo de conexión de una bombilla controlada por dos interruptores-
conmutadores. Estos interruptores deben ser del tipo SPDT, 1 polo 2 vías.

7. Toma Corriente
Un enchufe es un dispositivo formado por dos elementos, la clavija y la toma de
corriente, que se conectan uno al otro para establecer una conexión eléctrica que
permita el paso de la corriente.
Enchufe de tipo C, de origen europeo y muy usado internacionalmente.
Enchufe machoo clavija
Un enchufe macho o clavija es una pieza de material aislante de la que sobresalen
varillas metálicas que se introducen en el enchufe hembra para establecer la conexión
eléctrica. Por lo general se encuentra en el extremo de cable. Su función es establecer
una conexión eléctrica con la toma de corriente que se pueda manipular con
seguridad. Existen clavijas de distintos tipos y formas que varían según las
necesidades y normas de cada producto o país.
Enchufe hembra o tomacorriente
El enchufe hembra, tomacorriente o toma de corriente generalmente se sitúa en la
pared, ya sea colocado de forma superficial (enchufe de superficie) o empotrado en la
pared montado en una caja (enchufe de cajillo o tomacorriente empotrado), siendo
éste el más común. Constan, como mínimo, de dos piezas metálicas que reciben a su
homóloga macho para permitir la circulación de la corriente eléctrica. Estas piezas
metálicas quedan fijadas a la red eléctrica por tornillos o, actualmente con mayor
frecuencia, por medio de unas pletinas plásticas que, al ser empujadas, permiten la
entrada del hilo conductor y al dejar de ejercer presión sobre ellas, unas chapas
apresan el hilo, impidiendo su salida.

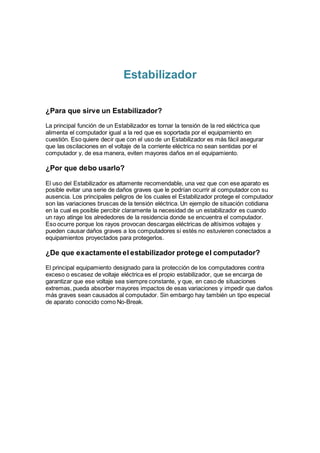

8. Estabilizador
¿Para que sirve un Estabilizador?
La principal función de un Estabilizador es tornar la tensión de la red eléctrica que
alimenta el computador igual a la red que es soportada por el equipamiento en
cuestión. Eso quiere decir que con el uso de un Estabilizador es más fácil asegurar
que las oscilaciones en el voltaje de la corriente eléctrica no sean sentidas por el
computador y, de esa manera, eviten mayores daños en el equipamiento.
¿Por que debo usarlo?
El uso del Estabilizador es altamente recomendable, una vez que con ese aparato es
posible evitar una serie de daños graves que le podrían ocurrir al computador con su
ausencia. Los principales peligros de los cuales el Estabilizador protege el computador
son las variaciones bruscas de la tensión eléctrica. Un ejemplo de situación cotidiana
en la cual es posible percibir claramente la necesidad de un estabilizador es cuando
un rayo atinge los alrededores de la residencia donde se encuentra el computador.
Eso ocurre porque los rayos provocan descargas eléctricas de altísimos voltajes y
pueden causar daños graves a los computadores si estés no estuvieren conectados a
equipamientos proyectados para protegerlos.
¿De que exactamente el estabilizador protege el computador?
El principal equipamiento designado para la protección de los computadores contra
exceso o escasez de voltaje eléctrica es el propio estabilizador, que se encarga de
garantizar que ese voltaje sea siempre constante, y que, en caso de situaciones
extremas, pueda absorber mayores impactos de esas variaciones y impedir que daños
más graves sean causados al computador. Sin embargo hay también un tipo especial
de aparato conocido como No-Break.

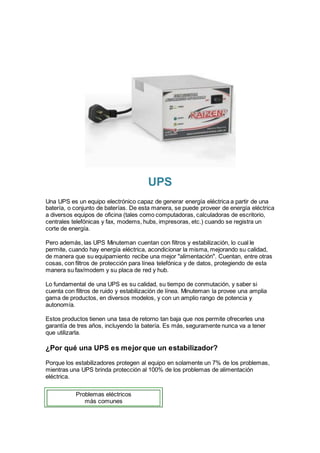

9. UPS
Una UPS es un equipo electrónico capaz de generar energía eléctrica a partir de una
batería, o conjunto de baterías. De esta manera, se puede proveer de energía eléctrica
a diversos equipos de oficina (tales como computadoras, calculadoras de escritorio,
centrales telefónicas y fax, modems, hubs, impresoras, etc.) cuando se registra un
corte de energía.
Pero además, las UPS Minuteman cuentan con filtros y estabilización, lo cual le
permite, cuando hay energía eléctrica, acondicionar la misma, mejorando su calidad,
de manera que su equipamiento recibe una mejor "alimentación". Cuentan, entre otras
cosas, con filtros de protección para línea telefónica y de datos, protegiendo de esta
manera su fax/modem y su placa de red y hub.
Lo fundamental de una UPS es su calidad, su tiempo de conmutación, y saber si
cuenta con filtros de ruido y estabilización de línea. Minuteman la provee una amplia
gama de productos, en diversos modelos, y con un amplio rango de potencia y
autonomía.
Estos productos tienen una tasa de retorno tan baja que nos permite ofrecerles una
garantía de tres años, incluyendo la batería. Es más, seguramente nunca va a tener
que utilizarla.
¿Por qué una UPS es mejor que un estabilizador?
Porque los estabilizadores protegen al equipo en solamente un 7% de los problemas,
mientras una UPS brinda protección al 100% de los problemas de alimentación
eléctrica.
Problemas eléctricos
más comunes

10. Picos 0.9%
Cortes 4.7%
Descargas 6.4%
Bajones 88.0%
Picos (surges)
Incrementos de voltaje de corta duración, aproximadamente 5 centésimas de segundo.
Si son de mayor duración se denomina sobrevoltaje o sobretensión. Los picos son
causados generalmente por desconexión o apagado de motores eléctricos de gran
porte, como aire acondicionado central, compresores de aire, etc.. Cuando suceden
estos hechos, los picos se transmiten por la línea de alimentación.
Resultado: posibles problemas de datos en chips CMOS y otros chips tipo EPROM;
errores de escritura en el disco, corrupción de archivos, daños en el disco.
Bajones (sags)
Son bajas de tensión, en general de poca duración, provocadas por alta demanda de
energía, como ser arranques de motores eléctricos potentes. También ocasionado
durante conmutación de líneas, donde alguna de ellas deba absorber la demanda de
potencia de otra que sale de servicio.
Resultado: oscilaciones en pantalla, rebooteo del sistema, pérdida de datos y archivos
corruptos, interrupción de transferencias de archivos.
Descargas (spikes)
Incremento dramático y repentino de la tensión causado comunmente por descargas
atmosféricas o cuando la tensión es restablecida después de un corte. Las descargas
pueden hacerse presentes a través de la alimentación, red de datos y línea telefónica.
Resultado: destrucción de la CPU, modem, placa de red, disco, e inclusive el monitor y
algunos periféricos.
Cortes (backout)
Pérdida total de alimentación, causada por sobrecarga de la red de alimentación,
tormentas, inundaciones, accidentes, fenómenos naturales, cortocircuito, etc..
Resultado: pérdida de los datos en proceso, frecuente corrupción de archivos y daños
al sistema operativo, desconexión e interrupción de los servicios on-line.
Ruido (noise)
Ruido electromagnético en la línea de alimentación, producido generalmente por
motores universales, interferencia electromagnética y de radiofrecuencia, que
ocasiona que la forma de la onda de la alimentación no sea perfectamente senoidal y
pura. El ruido puede ser intermitente o crónico.
Resultado: corrupción de datos, problemas en medios magnéticos, interferencia en la
pantalla del monitor.
