El documento describe los pasos para construir un radier, incluyendo la preparación del terreno con capas de ripio y geotextil, el uso de una malla de refuerzo separada del perímetro por 2cm, y el vertido de hormigón H-20 para lograr una superficie plana y lisa. También se menciona un estudio previo del suelo y la necesidad de proteger la superficie del radier de daños durante el resto de la obra.

1. RADIERES
Serán de hormigón H-20, los que se ejecutarán sobre una base de
acuerdo a las especificaciones del ingeniero calculista.
TERRENO COMPACTADO: Será el terreno natural nivelado o relleno
compactado en capas sucesivas con humedad relativa, de acuerdo a
especificaciones de mecánico de suelos o ingeniero calculista.
RIPIO COMPACTADO: Sobre el terreno base debidamente ejecutado, se
procederá a generar una cama de ripio de 10 cms de espesor, en una capa
compactada mecánicamente.
BARRERA: Sobre la anterior, procurando cubrir toda la superficie, se dispondrá
una lámina de Geotextil Typar 3401 o similar, traslapada en 25cm.
ENFIERRADURA: Será una malla simple de fe 8 a15, la que se instalará con
separadores de mortero de 10x10x3cms y que además deberá quedar
separada de los muros o elementos perimetrales de app. 2cms. Esta faena
deberá hacerse con el cuidado necesario para evitar la lámina de barrera.
HORMIGÓN: Será de tipo H-20. en el caso de radieres vistos, el resultado final
de la superficie deberá ser a nivel, plano y liso, libre de hendiduras y resalte,
para lo cual se deberá prever los cuidados necesarios de las superficies
evitando daños posteriores, producto del desarrollo normal de la obra, ya que,
en caso de daños, estas no podrán ser parchadas ni reparadas parcialmente,
debiéndose incurrir en procedimientos de reejecución más complejos.
Observaciones:
La construcción del radier implica un trabajo previo a la faena como el
despeje de terreno y movimiento de tierras, replanteos y trazados, instalación
de faenas, instalaciones provisorias, excavaciones.
Además debe hacerse un estudio o sondeo del terreno. En este caso
este trabajo lo realizo el mecánico de suelos cuyo estudio entregado permite el
diseño de fundaciones (zapatas) y el grado de excavación del terreno.
En los zócalos, a excepción que se indique en estructura losas, sobre
los rellenos se dispondrá una capa de huevillo semifino de 5 cms. de espesor
encima de la cual se colocará una lámina de poliestileno transparente el más
grueso en el mercado traslapando sus bordes para conformar una barrera
antihumedad. Posteriormente se vaciará concreto de 170 Kgs. de C./ M3 con
un espesor de 8 cms. Este radier se manillará en fresco de modo de dejarlo
nivelado y relativamente liso. Podrá, al igual que las losas alisarse mediante
helicóptero dejando totalmente nivelada la superficie para recibir el pavimento
que se indique.

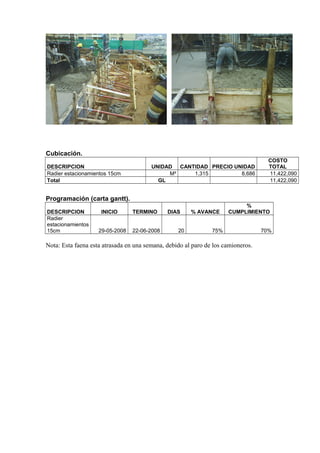

2. Cubicación.
DESCRIPCION UNIDAD CANTIDAD PRECIO UNIDAD
COSTO
TOTAL
Radier estacionamientos 15cm M² 1,315 8,686 11,422,090
Total GL 11,422,090
Programación (carta gantt).
DESCRIPCION INICIO TERMINO DIAS % AVANCE
%
CUMPLIMIENTO
Radier
estacionamientos
15cm 29-05-2008 22-06-2008 20 75% 70%
Nota: Esta faena esta atrasada en una semana, debido al paro de los camioneros.
