El documento describe los diferentes elementos y espacios que componen una red local. Explica los tipos de cuartos de comunicaciones como el cuarto principal, de equipos o de distribución. También describe elementos como armarios, paneles de parcheo, canaletas y conectores. Además, detalla los componentes clave de una red como concentradores, conmutadores, puentes, encaminadores y cables. Por último, explica conceptos como la regla de los tres números para la interconexión de dispositivos en una red.

1. Identificación de elementos y espacios
Índice del libro

2. Identificación de elementos y espacios
1.
2.
3.
4.
Espacios
Cuartos de comunicaciones
Armarios de comunicaciones. Paneles de parcheo
3.1.
Armarios
3.2.
Paneles de parcheo
3.3.
Canaletas
3.4.
Suelos y techos
3.5.
Instalación eléctrica
3.6.
Aire acondicionado
3.7.
Conectores
3.8.
CPD
Elementos de una red local
4.1.
Concentrador
4.2.
Conmutador
4.3.
Puente
4.4.
Pasarela
4.5.
Encaminadores (routers)
4.6.
Puntos de acceso
4.7.
Cables
Índice del libro

3. Identificación de elementos y espacios
5.
Mapas de red local
6.
Aplicaciones para representar las LAN
7.
Canalizaciones
7.1.
Tipos
7.2.
Procedimientos de montaje
PRÁCTICA PROFESIONAL 1
•
Realización del mapa lógico de una red
PRÁCTICA PROFESIONAL 2
•
Montaje de canalizaciones
PRÁCTICA PROFESIONAL 3
•
Montaje de un armario rack
EN RESUMEN
Índice del libro

4. Identificación de elementos y espacios
1. Espacios
Las redes locales y sus elementos se distribuyen en espacios físicos.
El objetivo de esta distribución del espacio es incrementar la eficiencia
de las actividades de toda la red, el mantenimiento, la supervisión o la
ampliación de dicha red.
Existen normas y estándares para estos espacios, unos aconsejados y
otros de obligado cumplimiento, que se deben cumplir para poder
certificar la instalación y para cumplir los objetivos de seguridad,
flexibilidad y modularidad.

5. Identificación de elementos y espacios
1. Espacios
N0
SI

6. Identificación de elementos y espacios
1. Espacios
Las normas para distribuir los
espacios se denominan cableado
estructurado:
consiste
en
especificas como debe organizarse
la instalación del cableado y los
elementos
de
conexión
en
edificios,
viviendas,
oficinas,
campus, etc.
Dentro del cableado estructurado
se pueden distinguir los siguientes
subsistemas:
•Cuartos de comunicaciones o de
distribución
•Cableado
•Área de trabajo
•Armarios

7. Identificación de elementos y espacios
1. Espacios
Para instalar una red, debemos crear un proyecto que debe tomar en
cuenta los siguientes aspectos:
•Espacios
•Recursos
•Costes
•Temporalización
•Documentación
•Orden de los procesos

8. Identificación de elementos y espacios
1. Espacios
↑ Interruptor diferencial.
↑ Conector RJ–45 macho.
Ventajas y beneficios del cableado estructurado
–Facilita un mantenimiento económico, sencillo y confiable.
–Proporciona seguridad de acceso para la administración del sistema.
–Soporta todas las tecnologías actuales y futuras por al menos 10-15
años.
–Existen normas e instrumentos que garantizan la calidad de la red
instalada.
–Es de fácil administración.
–Permite cambios rápidos y sencillos.
–Posibilita ampliaciones económicas.
–Permite convivir muchos servicios en red (voz, datos, vídeo, etc.) con la
misma instalación,
–Se facilita y agiliza mucho las labores de mantenimiento.

9. Identificación de elementos y espacios
2. Cuartos de comunicaciones
Cuarto de telecomunicaciones (cuarto de TIC), es la zona del edificio
utilizada para el uso exclusivo del sistema de cableado de
telecomunicaciones.
En
el
cuarto
habrá
equipos
de
telecomunicaciones, terminales de cable y cableado de interconexión
(voz, datos, televisión, alarmas, audio, VoIP, etc.)
Tipos de cuartos de comunicaciones:
Cuarto de entrada de servicios o principal o de conexión cruzada
principal: en este cuarto se conectan los cables del exterior (red del
proveedor de telecomunicaciones) con los cables del interior (red
privada), esto es el punto de demarcación, a partir del cual la empresa
proveedora ya no se responsabiliza de la instalación.

10. Identificación de elementos y espacios
2. Cuartos de comunicaciones
 Cuarto de equipo o de equipamiento o de administración o de
distribución o de conexiones cruzadas intermedias: contiene todos
los equipos que ofrecen servicios al edificio, o zonas hasta un radio
de 90m.
Cuarto de equipo o de administrador o de distribución o de conexiones cruzadas
intermedias (Equipment Rooms o ER o Intermediate Cross–connect o IC).

11. Identificación de elementos y espacios
2. Cuartos de comunicaciones
 Cuarto de telecomunicaciones o de conexiones cruzadas
horizontales:
contiene
los
equipos
domésticos
de
telecomunicaciones necesarios para una planta. Conecta el
cableado vertical y el horizontal. A veces se trata de un armario
metálico o de obra.
Cuarto de telecomunicaciones o de conexiones cruzadas horizontales (o TIC,
Telecommunications Rooms o TC o Horizontal Cross–connect o HC).
Es aconsejable tener un cuarto por planta

12. Identificación de elementos y espacios
2. Cuartos de comunicaciones
Cuarto de telecomunicaciones o de conexiones cruzadas horizontales (o TIC,
Telecommunications Rooms o TC o Horizontal Cross–connect o HC).

13. Identificación de elementos y espacios
2. Cuartos de comunicaciones
 Cuarto de TIC en la planta baja o cuarto de maquinas TIC o cuarto
de entrada: alberga voz y datos y cualquier medio que sea
cableado y venga de la calle.
 Cuarto de TIC en la última planta :
alberga televisión, satélite, TDT,
etc. y cualquier medio que se
propague de forma inalámbrica.

14. Identificación de elementos y espacios
2. Cuartos de comunicaciones
En edificios grandes se deben crear cuartos de TIC por cada 90m de
cableado horizontal.
Un cuarto de comunicaciones típico consta de:
•Tomas de corriente de 15 A
•Tomas de corriente de 20 A
•Detectores de humo
•Condiciones ambientales aconsejables de temperatura, ventilación,
estar fuera de zonas inundables, etc.
•Extintores con agentes no corrosivos homologados.
•Sellado de accesos eternos con material cortafuegos
•Puerta con cerradura
•Bastidores o armarios para colocar los elementos de interconexión.

15. Identificación de elementos y espacios
3. Armarios de comunicaciones. Paneles de parcheo
3.1. Armarios
Armario, rack, shelf, bastidor o cabinet,
es una estructura o armazón para alojar
equipamiento electrónico, informático y
de comunicaciones. Tienen un ancho
normalizado de 19” (48,26 cm.), su altura
se mide en unidades rack (U).

16. Identificación de elementos y espacios
3. Armarios de comunicaciones. Paneles de parcheo
3.1. Armarios
Los servidores y los equipos que se
pueden colocar en estos armarios
tiene alturas de 1U, 2U o 4U.
Los armarios se componen de unas
guías (raíles, rails o slides) de
0,625” de ancho, a las cuales se
atornillas los equipos o unas
bandejas para alojar equipos no
normalizados.
↑ Armario rack (dimensiones).

17. Identificación de elementos y espacios
3. Armarios de comunicaciones. Paneles de parcheo
3.1. Armarios
1U equivale a 1,75” (4,445cm.),
según la norma EIA-310. La
altura de los rack varia desde
4U hasta 46U. Cada unidad rack
corresponde a tres puntos de
anclaje (orificios donde se
atornillan los elementos.
↑ Armario rack (detalle del montaje).

18. Identificación de elementos y espacios
3. Armarios de comunicaciones. Paneles de parcheo
3.1. Armarios
Hay varios tipos de
armarios.
↑ Ejemplo de racks o armarios móviles
para equipos musicales en fiestas y
conciertos.

19. Identificación de elementos y espacios
3. Armarios de comunicaciones. Paneles de parcheo
3.1. Armarios
Los estándares aconsejan tener al
menos un armario:
en cada cuarto de
comunicaciones
en cada planta
en la misma planta cada 100m2
Se debe dejar espacio libre dentro
de los armarios, alrededor de un
25% o 8U, previniendo futuras
ampliaciones.

20. Identificación de elementos y espacios
3. Armarios de comunicaciones. Paneles de parcheo
3.2. Paneles de parcheo
Los paneles de parcheo o pach
panel, son elementos que se
anclan en los armarios de
comunicaciones, son como una
roseta múltiple y su función es
tener
ordenados
los
cables.
Pueden ser de 8, 16, 24, 48 o 96
entradas, ( y sus correspondientes
salidas) y su altura puede ser de 1,
2, o 4U.

21. Identificación de elementos y espacios
3. Armarios de comunicaciones. Paneles de parcheo
3.3. Canaletas
Según su capacidad: para 1, 4, 8, 16, 28 o 72 cables.
Son conductos por donde
se introduce el cable para
recogerlo y protegerlo.
Existen distintos tipos.
Se pueden montar con
tornillos o con adhesivos.

22. Identificación de elementos y espacios
3. Armarios de comunicaciones. Paneles de parcheo
3.3. Canaletas
A la hora de plantear su diseño
debemos tener en cuenta:
•No debemos cruzar la canaleta de
comunicación con la canaleta
eléctrica, si no hay más remedio se
debe hacer de forma perpendicular.
•Si los cables de comunicación y
eléctricos circulas por la misma
canaleta se deben separar como
mínimo 7 cm. o 10 cm. Si no
tenemos toma de tierra.
•En cañerías plásticas de deben
lubricar los cables para reducir la
fricción.

23. Identificación de elementos y espacios
3. Armarios de comunicaciones. Paneles de parcheo

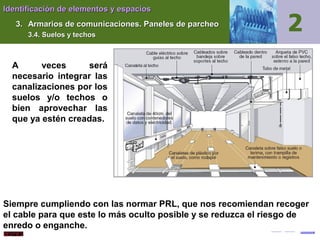

3.4. Suelos y techos
A
veces
será
necesario integrar las
canalizaciones por los
suelos y/o techos o
bien aprovechar las
que ya estén creadas.
Siempre cumpliendo con las normar PRL, que nos recomiendan recoger
el cable para que este lo más oculto posible y se reduzca el riesgo de
enredo o enganche.

24. Identificación de elementos y espacios
3. Armarios de comunicaciones. Paneles de parcheo
3.5. Instalación eléctrica
 No usar las canaletas de la red eléctrica para el cableado de red, ni
viceversa, evitaremos interferencias y posibles fallos.
 Conectar la toma de tierra a la carcasa de los equipos.
 Instalar sistemas SAI
3. Armarios de comunicaciones. Paneles de parcheo
3.6. Aire acondicionado
En los cuartos de comunicaciones se recomienda:
Si no tienen conexiones eléctricas: entre 18 y 35ºC, con humedad
inferior al 85%.
Si tienen conexiones eléctricas: entre 18 y 24ºC, con una humedad
relativa entre 30 y el 55%.
La temperatura ideal para los servidores y los CPDs es exactamente de
22,3ºC

25. Identificación de elementos y espacios
3. Armarios de comunicaciones. Paneles de parcheo
3.7. Conectores
Un latiguillo es un cable
corto que lleva dos
conectores macho en sus
extremos.
Patch panels y latiguillos
Los latiguillos van desde la roseta al NIC
del equipo y dentro de los armarios
desde los patch panel hasta los
elementos de interconexión.

26. Identificación de elementos y espacios
3. Armarios de comunicaciones. Paneles de parcheo
3.7. Conectores
Las normas recomiendan las longitudes máximas de cable.
Para cable UTP no se debe exceder de los 100m de cable entre los
equipos y el elemento de interconexión (latiguillo + cableado
horizontal + latiguillo).

27. Identificación de elementos y espacios
3. Armarios de comunicaciones. Paneles de parcheo
3.7. Conectores
Patch panels y latiguillos
↑ Paneles de parcheo y accesorios.
Aunque existen latiguillos
y cables ya montados, la
mayoría de las veces
necesitaremos montarlos
manualmente.
Nunca se realizaran empalmes
entre segmentos de cable, si fuese
necesario usaremos un conector
hembra.

28. Identificación de elementos y espacios
3. Armarios de comunicaciones. Paneles de parcheo
3.8. CPD
El Centro de Proceso de
Datos (centro de cálculo)
es un cuarto, espacio
físico o ubicación, donde
se concentran todos los
recursos necesarios para
el procesamiento de la
información
de
una
organización.
↑ Centro de proceso de datos (CPD).

29. Identificación de elementos y espacios
3. Armarios de comunicaciones. Paneles de parcheo
3.8. CPD
↑ Instalaciones exteriores de un CPD.
En las PYMES el CPD, suele ser el cuarto de equipos, donde está el
servidor. Debemos garantizar las medidas de seguridad y respetar las
leyes de protección de datos (LOPD) y las normativas de PRL.

30. Identificación de elementos y espacios
4. Elementos de una red local
•
•
•
•
Terminales
Servidores
Periféricos
Dispositivos de
interconexión
La
cantidad
de
dispositivos
de
interconexión
que
podemos conectar en
cascada viene limitada
por la regla de los tres
números.

31. Identificación de elementos y espacios
4. Elementos de una red local
La regla 5-4-3 limita el uso de repetidores y
dice que entre dos equipos de la red no
podrá haber más de 4 repetidores y 5
segmentos de cable. Igualmente sólo 3
segmentos
pueden
tener
conectados
dispositivos que no sean los propios
repetidores, es decir, 2 de los 5 segmentos
sólo pueden ser empleados para la
interconexión entre repetidores.
1er número: el número
máximo de tramos de
cable entre dos nodos
de la red.
2º número: el número
máximo de dispositivos
de interconexión entre
emisor y receptos.
3er número: el número
máximo de segmentos
con
terminales
de
usuario.

32. Identificación de elementos y espacios
4. Elementos de una red local
La siguiente figura nos muestra una red mal diseñada y que no cumple
la regla 5-4-3.

33. Identificación de elementos y espacios
4. Elementos de una red local
4.1. Concentrador o hub
Transmite los paquetes
que recibe por todos los
puertos. Esto ralentiza la
conexión y satura la red.
Permiten la regla 5-4-3
para conexiones de 10
Mbps/seg y para las de
100 Mbps/seg aceptan la
regla 3-2-3.
↑ Concentrador o hub (cortesía de Netgear).

34. Identificación de elementos y espacios
4. Elementos de una red local

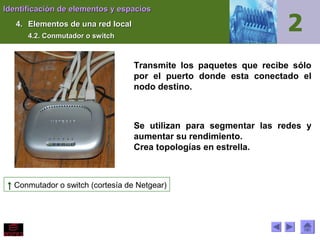

4.2. Conmutador o switch
Transmite los paquetes que recibe sólo
por el puerto donde esta conectado el
nodo destino.
Se utilizan para segmentar las redes y
aumentar su rendimiento.
Crea topologías en estrella.
↑ Conmutador o switch (cortesía de Netgear)

35. Identificación de elementos y espacios
4. Elementos de una red local
4.2. Conmutador

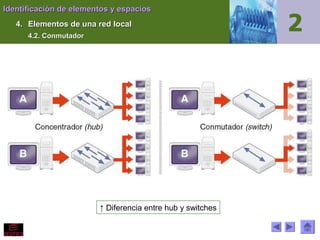

↑ Diferencia entre hub y switches

36. Identificación de elementos y espacios
4. Elementos de una red local
4.3. Puente o bridge
Unen redes con distintas
topologías y protocolos.

37. Identificación de elementos y espacios
4. Elementos de una red local
4.4. Pasarela o Gateway
Interconecta redes con
distintas arquitecturas y/o
protocolos.

38. Identificación de elementos y espacios
4. Elementos de una red local

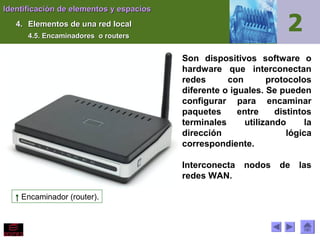

4.5. Encaminadores o routers
Son dispositivos software o
hardware que interconectan
redes
con
protocolos
diferente o iguales. Se pueden
configurar para encaminar
paquetes
entre
distintos
terminales
utilizando
la
dirección
lógica
correspondiente.
Interconecta
redes WAN.
↑ Encaminador (router).
nodos
de
las

39. Identificación de elementos y espacios
4. Elementos de una red local

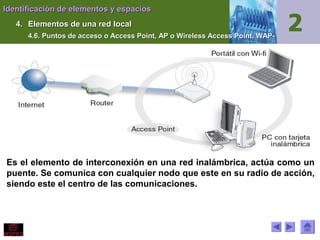

4.6. Puntos de acceso o Access Point, AP o Wireless Access Point, WAP-
Es el elemento de interconexión en una red inalámbrica, actúa como un
puente. Se comunica con cualquier nodo que este en su radio de acción,
siendo este el centro de las comunicaciones.

40. Identificación de elementos y espacios
4. Elementos de una red local
4.6. Puntos de acceso
El punto de acceso transmite en
un canal, este será un parámetro
que se deberá configurar al
instalar el punto de acceso.
↑ Punto de acceso unitario (cortesía de
IKUSI)
Suelen tener puertos RJ-45, para
interconectar la red cableada y la
red inalámbrica.

41. Identificación de elementos y espacios
4. Elementos de una red local
4.7. Cables

42. Identificación de elementos y espacios
4. Elementos de una red local
4.7. Cables

43. Identificación de elementos y espacios
4. Elementos de una red local
4.7. Cables
↑ Sección de un conductor.

44. Identificación de elementos y espacios
4. Elementos de una red local
4.7. Cables
↑ Conectores BNC o en F.
↑ Conector en T y terminador.

45. Identificación de elementos y espacios
5. Mapas de red local

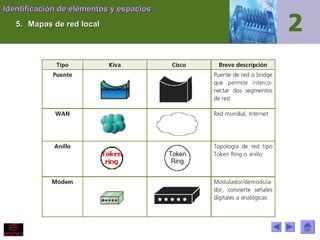

46. Identificación de elementos y espacios
5. Mapas de red local

47. Identificación de elementos y espacios
5. Mapas de red local

48. Identificación de elementos y espacios
5. Mapas de red local
← Ejemplo de mapa de red.

49. Identificación de elementos y espacios
6. Aplicaciones para representar las LAN
↑ Pantalla principal del entorno de trabajo de la aplicación WhatsUp Golden edition 14.

50. Identificación de elementos y espacios
7. Canalizaciones
7.1. Tipos
•
•
•
Canaletas superficiales
Conduit
Pisos falsos
•
•
•
Techo falso
Bandejas portacables
Conductos bajo piso

51. Identificación de elementos y espacios
7. Canalizaciones
7.2. Procedimientos de montaje

52. Identificación de elementos y espacios
PRÁCTICA PROFESIONAL 1
Realización del mapa lógico de una red

53. Identificación de elementos y espacios
PRÁCTICA PROFESIONAL 1
Realización del mapa lógico de una red
http://www.disclab.ua.es/kiva/software.htm

54. Identificación de elementos y espacios
PRÁCTICA PROFESIONAL 1
Realización del mapa lógico de una red

55. Identificación de elementos y espacios
PRÁCTICA PROFESIONAL 1
Realización del mapa lógico de una red

56. Identificación de elementos y espacios
PRÁCTICA PROFESIONAL 1
Realización del mapa lógico de una red

57. Identificación de elementos y espacios
PRÁCTICA PROFESIONAL 1
Realización del mapa lógico de una red

58. Identificación de elementos y espacios
PRÁCTICA PROFESIONAL 1
Realización del mapa lógico de una red

59. Identificación de elementos y espacios
PRÁCTICA PROFESIONAL 2
Montaje de canalizaciones

60. Identificación de elementos y espacios
PRÁCTICA PROFESIONAL 2
Montaje de canalizaciones
↑ Ejemplo de conductos DLP y accesorios (catálogo) para suelo del modelo
Mosaic de Legrand®

61. Identificación de elementos y espacios
PRÁCTICA PROFESIONAL 2
Montaje de canalizaciones

62. Identificación de elementos y espacios
PRÁCTICA PROFESIONAL 3
Montaje de un armario rack

63. Identificación de elementos y espacios
PRÁCTICA PROFESIONAL 3
Montaje de un armario rack

64. Identificación de elementos y espacios
PRÁCTICA PROFESIONAL 3
Montaje de un armario rack

65. Identificación de elementos y espacios
EN RESUMEN

66. Identificación de elementos y espacios
Índice del libro
