1. Redes Locales Básicos
José Eduardo Andrade Navarro
Código 1036624904
Universidad Nacional Abierta y a Distancia
UNAD
2015

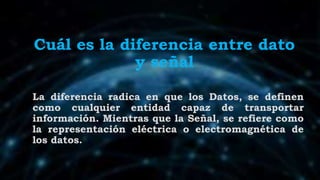

2. Cuál es la diferencia entre dato
y señal
La diferencia radica en que los Datos, se definen
como cualquier entidad capaz de transportar
información. Mientras que la Señal, se refiere como
la representación eléctrica o electromagnética de
los datos.

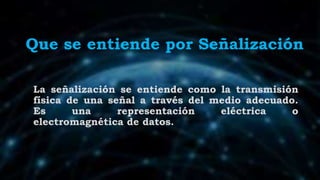

3. Que se entiende por Señalización
La señalización se entiende como la transmisión
física de una señal a través del medio adecuado.
Es una representación eléctrica o
electromagnética de datos.

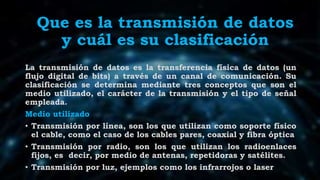

4. Que es la transmisión de datos
y cuál es su clasificación
La transmisión de datos es la transferencia física de datos (un
flujo digital de bits) a través de un canal de comunicación. Su
clasificación se determina mediante tres conceptos que son el
medio utilizado, el carácter de la transmisión y el tipo de señal
empleada.
Medio utilizado
• Transmisión por línea, son los que utilizan como soporte físico
el cable, como el caso de los cables pares, coaxial y fibra óptica
• Transmisión por radio, son los que utilizan los radioenlaces
fijos, es decir, por medio de antenas, repetidoras y satélites.
• Transmisión por luz, ejemplos como los infrarrojos o laser

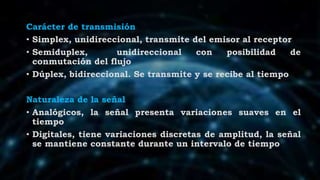

5. Carácter de transmisión
• Simplex, unidireccional, transmite del emisor al receptor
• Semiduplex, unidireccional con posibilidad de
conmutación del flujo
• Dúplex, bidireccional. Se transmite y se recibe al tiempo
Naturaleza de la señal
• Analógicos, la señal presenta variaciones suaves en el
tiempo
• Digitales, tiene variaciones discretas de amplitud, la señal
se mantiene constante durante un intervalo de tiempo

6. Que son las señales análogas y las
señales digitales (características)
Las señales análogas son la que de forma continua
presenta variaciones en intensidad o amplitud en el
tiempo. Además poseen una desventaja debido a
que el ambiente también genera señales del tipo
analógico, mayormente conocidas como ruido, lo
que en general, interfieren con la que acarrean
información, lo que produce que existan
inconvenientes y que la calidad de la señal sea de
menor calidad.

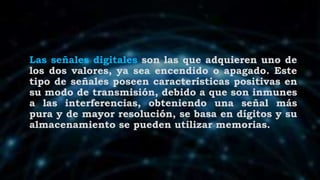

7. Las señales digitales son las que adquieren uno de
los dos valores, ya sea encendido o apagado. Este
tipo de señales poseen características positivas en
su modo de transmisión, debido a que son inmunes
a las interferencias, obteniendo una señal más
pura y de mayor resolución, se basa en dígitos y su
almacenamiento se pueden utilizar memorias.

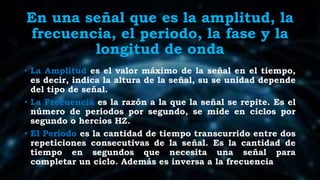

8. En una señal que es la amplitud, la
frecuencia, el periodo, la fase y la
longitud de onda
• La Amplitud es el valor máximo de la señal en el tiempo,
es decir, indica la altura de la señal, su se unidad depende
del tipo de señal.
• La Frecuencia es la razón a la que la señal se repite. Es el
número de periodos por segundo, se mide en ciclos por
segundo o hercios HZ.
• El Periodo es la cantidad de tiempo transcurrido entre dos
repeticiones consecutivas de la señal. Es la cantidad de
tiempo en segundos que necesita una señal para
completar un ciclo. Además es inversa a la frecuencia

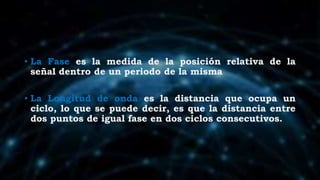

9. • La Fase es la medida de la posición relativa de la
señal dentro de un periodo de la misma
• La Longitud de onda es la distancia que ocupa un
ciclo, lo que se puede decir, es que la distancia entre
dos puntos de igual fase en dos ciclos consecutivos.

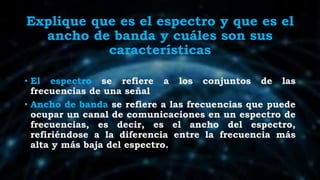

10. Explique que es el espectro y que es el
ancho de banda y cuáles son sus
características
• El espectro se refiere a los conjuntos de las
frecuencias de una señal
• Ancho de banda se refiere a las frecuencias que puede
ocupar un canal de comunicaciones en un espectro de
frecuencias, es decir, es el ancho del espectro,
refiriéndose a la diferencia entre la frecuencia más
alta y más baja del espectro.

11. Explique que es la Modulación y Codificación
de Datos (cuales son los tipos de
Modulación que existen)
La Modulación es el conjunto de técnicas que se usan
para transportar información sobre una onda
portadora, típicamente una onda sinusoidal. Estas
técnicas permiten un mejor aprovechamiento del canal
de comunicación lo que posibilita transmitir más
información en forma simultánea además de mejorar la
resistencia contra posibles ruidos e interferencias. Es
decir consiste en hacer que un parámetro de la onda
portadora cambie de valor de acuerdo con las
variaciones de la señal moduladora.

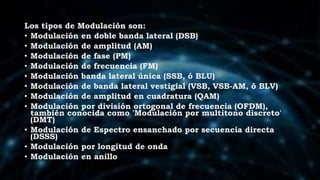

12. Los tipos de Modulación son:
• Modulación en doble banda lateral (DSB)
• Modulación de amplitud (AM)
• Modulación de fase (PM)
• Modulación de frecuencia (FM)
• Modulación banda lateral única (SSB, ó BLU)
• Modulación de banda lateral vestigial (VSB, VSB-AM, ó BLV)
• Modulación de amplitud en cuadratura (QAM)
• Modulación por división ortogonal de frecuencia (OFDM),
también conocida como 'Modulación por multitono discreto'
(DMT)
• Modulación de Espectro ensanchado por secuencia directa
(DSSS)
• Modulación por longitud de onda
• Modulación en anillo

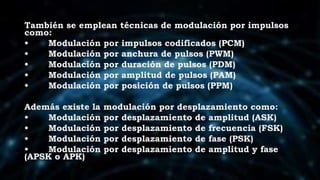

13. También se emplean técnicas de modulación por impulsos
como:
• Modulación por impulsos codificados (PCM)
• Modulación por anchura de pulsos (PWM)
• Modulación por duración de pulsos (PDM)
• Modulación por amplitud de pulsos (PAM)
• Modulación por posición de pulsos (PPM)
Además existe la modulación por desplazamiento como:
• Modulación por desplazamiento de amplitud (ASK)
• Modulación por desplazamiento de frecuencia (FSK)
• Modulación por desplazamiento de fase (PSK)
• Modulación por desplazamiento de amplitud y fase
(APSK o APK)

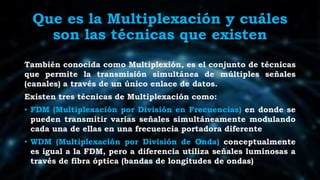

14. Que es la Multiplexación y cuáles
son las técnicas que existen
También conocida como Multiplexión, es el conjunto de técnicas
que permite la transmisión simultánea de múltiples señales
(canales) a través de un único enlace de datos.
Existen tres técnicas de Multiplexación como:
• FDM (Multiplexación por División en Frecuencias) en donde se
pueden transmitir varias señales simultáneamente modulando
cada una de ellas en una frecuencia portadora diferente
• WDM (Multiplexación por División de Onda) conceptualmente
es igual a la FDM, pero a diferencia utiliza señales luminosas a
través de fibra óptica (bandas de longitudes de ondas)

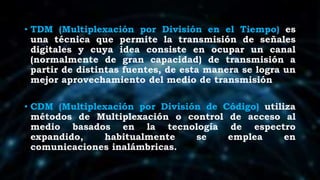

15. • TDM (Multiplexación por División en el Tiempo) es
una técnica que permite la transmisión de señales
digitales y cuya idea consiste en ocupar un canal
(normalmente de gran capacidad) de transmisión a
partir de distintas fuentes, de esta manera se logra un
mejor aprovechamiento del medio de transmisión
• CDM (Multiplexación por División de Código) utiliza
métodos de Multiplexación o control de acceso al
medio basados en la tecnología de espectro
expandido, habitualmente se emplea en
comunicaciones inalámbricas.

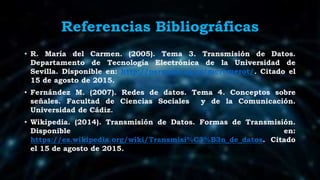

16. Referencias Bibliográficas
• R. María del Carmen. (2005). Tema 3. Transmisión de Datos.
Departamento de Tecnología Electrónica de la Universidad de
Sevilla. Disponible en: http://personal.us.es/mcromerot/. Citado el
15 de agosto de 2015.
• Fernández M. (2007). Redes de datos. Tema 4. Conceptos sobre
señales. Facultad de Ciencias Sociales y de la Comunicación.
Universidad de Cádiz.
• Wikipedia. (2014). Transmisión de Datos. Formas de Transmisión.
Disponible en:
https://es.wikipedia.org/wiki/Transmisi%C3%B3n_de_datos. Citado
el 15 de agosto de 2015.

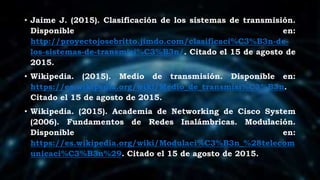

17. • Jaime J. (2015). Clasificación de los sistemas de transmisión.
Disponible en:
http://proyectojosebritto.jimdo.com/clasificaci%C3%B3n-de-
los-sistemas-de-transmisi%C3%B3n/. Citado el 15 de agosto de
2015.
• Wikipedia. (2015). Medio de transmisión. Disponible en:
https://es.wikipedia.org/wiki/Medio_de_transmisi%C3%B3n.
Citado el 15 de agosto de 2015.
• Wikipedia. (2015). Academia de Networking de Cisco System
(2006). Fundamentos de Redes Inalámbricas. Modulación.
Disponible en:
https://es.wikipedia.org/wiki/Modulaci%C3%B3n_%28telecom
unicaci%C3%B3n%29. Citado el 15 de agosto de 2015.

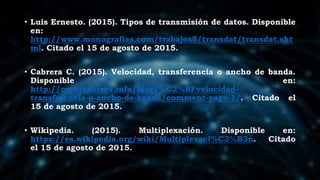

18. • Luis Ernesto. (2015). Tipos de transmisión de datos. Disponible
en:
http://www.monografias.com/trabajos5/transdat/transdat.sht
ml. Citado el 15 de agosto de 2015.
• Cabrera C. (2015). Velocidad, transferencia o ancho de banda.
Disponible en:
http://cesarcabrera.info/blog/%C2%BFvelocidad-
transferencia-o-ancho-de-banda/comment-page-1/. Citado el
15 de agosto de 2015.
• Wikipedia. (2015). Multiplexación. Disponible en:
https://es.wikipedia.org/wiki/Multiplexaci%C3%B3n. Citado
el 15 de agosto de 2015.
