Este documento resume conceptos básicos sobre redes locales, incluyendo la diferencia entre datos y señales, señalización, transmisión de datos, clasificación de la transmisión, señales analógicas y digitales, amplitud, frecuencia, periodo, fase y longitud de onda de una señal, espectro y ancho de banda, modulación y codificación de datos, y multiplexación y sus técnicas.

1. REDES LOCALES BASICO
Grupo: 301121A_220
Presentado por :

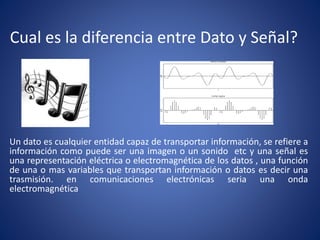

2. Cual es la diferencia entre Dato y Señal?
Un dato es cualquier entidad capaz de transportar información, se refiere a
información como puede ser una imagen o un sonido etc y una señal es
una representación eléctrica o electromagnética de los datos , una función
de una o mas variables que transportan información o datos es decir una
trasmisión. en comunicaciones electrónicas seria una onda
electromagnética

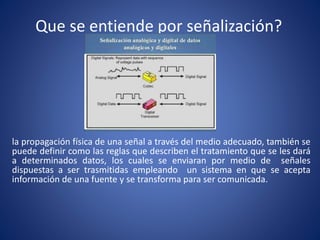

3. Que se entiende por señalización?
la propagación física de una señal a través del medio adecuado, también se
puede definir como las reglas que describen el tratamiento que se les dará
a determinados datos, los cuales se enviaran por medio de señales
dispuestas a ser trasmitidas empleando un sistema en que se acepta
información de una fuente y se transforma para ser comunicada.

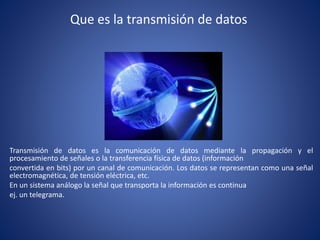

4. Que es la transmisión de datos
Transmisión de datos es la comunicación de datos mediante la propagación y el
procesamiento de señales o la transferencia física de datos (información
convertida en bits) por un canal de comunicación. Los datos se representan como una señal
electromagnética, de tensión eléctrica, etc.
En un sistema análogo la señal que transporta la información es continua
ej. un telegrama.

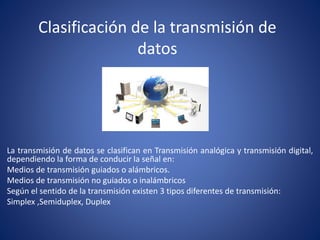

5. Clasificación de la transmisión de
datos
La transmisión de datos se clasifican en Transmisión analógica y transmisión digital,
dependiendo la forma de conducir la señal en:
Medios de transmisión guiados o alámbricos.
Medios de transmisión no guiados o inalámbricos
Según el sentido de la transmisión existen 3 tipos diferentes de transmisión:
Simplex ,Semiduplex, Duplex

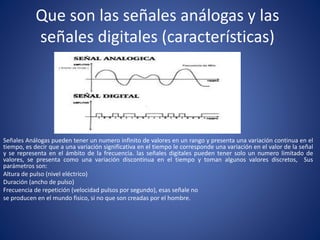

6. Que son las señales análogas y las
señales digitales (características)
Señales Análogas pueden tener un numero infinito de valores en un rango y presenta una variación continua en el
tiempo, es decir que a una variación significativa en el tiempo le corresponde una variación en el valor de la señal
y se representa en el ámbito de la frecuencia. las señales digitales pueden tener solo un numero limitado de
valores, se presenta como una variación discontinua en el tiempo y toman algunos valores discretos, Sus
parámetros son:
Altura de pulso (nivel eléctrico)
Duración (ancho de pulso)
Frecuencia de repetición (velocidad pulsos por segundo), esas señale no
se producen en el mundo fisico, si no que son creadas por el hombre.

7. En una señal que es la amplitud, la frecuencia, el periodo, la fase y
la longitud de onda?
Su amplitud (A) = valor máximo de la señal en un intervaloSu frecuencia (F) = que determina el número de veces que la señal se
repite por segundo se mide en Hertzios(Hz)
Su fase = indica el intervalo de tiempo que va desde el instante inicial hasta el primer punto donde la señal toma el valor 0
El Periodo (T): La cantidad de tiempo transcurrido entre dos repeticiones consecutivas de
la señal. Es la cantidad de tiempo en segundos que necesita una señal para completar un
ciclo. Por tanto T= 1/f. El periodo es la inversa de la frecuencia
Longitud de onda (λ): La distancia que ocupa un ciclo, es decir la distancia entre dos
puntos de igual fase en dos ciclos consecutivos. λ = v.T; λ.f=v; v= velocidad en metros
por segundo.

8. Explique que es el espectro y que es el ancho de banda y cuáles
son sus características.
Una señal está compuesta normalmente por un conjunto de muchas frecuencias. Los componentes de esta señal
son ondas sinusoidales. Se puede demostrar, usando el análisis de Fourier, que cualquier señal está constituidas
por componentes sinusoidales de distintas frecuencias.
• Espectro de una señal: es el conjunto de las frecuencias que lo constituyen.
• Ancho de banda: anchura del espectro. Es decir la diferencia entre la frecuencia más alta y más baja del
espectro. Si el espectro está formado por señales de entre 4 Mz y 1 Mhz,diremos que el ancho de banda es de 3
Mhz.

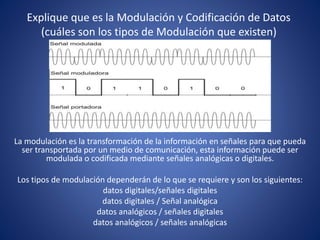

9. Explique que es la Modulación y Codificación de Datos
(cuáles son los tipos de Modulación que existen)
La modulación es la transformación de la información en señales para que pueda
ser transportada por un medio de comunicación, esta información puede ser
modulada o codificada mediante señales analógicas o digitales.
Los tipos de modulación dependerán de lo que se requiere y son los siguientes:
datos digitales/señales digitales
datos digitales / Señal analógica
datos analógicos / señales digitales
datos analógicos / señales analógicas

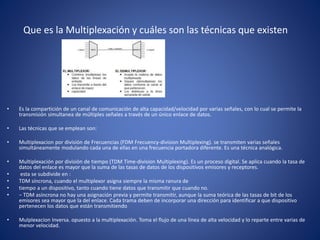

10. Que es la Multiplexación y cuáles son las técnicas que existen
• Es la compartición de un canal de comunicación de alta capacidad/velocidad por varias señales, con lo cual se permite la
transmisión simultanea de múltiples señales a través de un único enlace de datos.
• Las técnicas que se emplean son:
• Multiplexacion por división de Frecuencias (FDM Frecuency-division Multiplexing). se transmiten varias señales
simultáneamente modulando cada una de ellas en una frecuencia portadora diferente. Es una técnica analógica.
• Multiplexación por división de tiempo (TDM Time-division Multiplexing). Es un proceso digital. Se aplica cuando la tasa de
datos del enlace es mayor que la suma de las tasas de datos de los dispositivos emisores y receptores.
• esta se subdivide en :
• TDM síncrona, cuando el multiplexor asigna siempre la misma ranura de
• tiempo a un dispositivo, tanto cuando tiene datos que transmitir que cuando no.
• − TDM asíncrona no hay una asignación previa y permite transmitir, aunque la suma teórica de las tasas de bit de los
emisores sea mayor que la del enlace. Cada trama deben de incorporar una dirección para identificar a que dispositivo
pertenecen los datos que están transmitiendo
• Mulplexacion Inversa. opuesto a la multiplexación. Toma el flujo de una línea de alta velocidad y lo reparte entre varias de
menor velocidad.

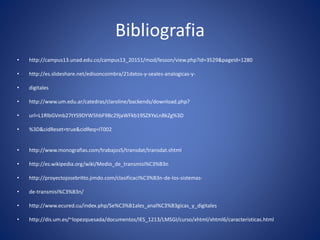

11. Bibliografia
• http://campus13.unad.edu.co/campus13_20151/mod/lesson/view.php?id=3529&pageid=1280
• http://es.slideshare.net/edisoncoimbra/21datos-y-seales-analogicas-y-
• digitales
• http://www.um.edu.ar/catedras/claroline/backends/download.php?
• url=L1RlbGVmb27tYS9DYW5hbF9Bc29jaWFkb19SZXYxLnBkZg%3D
• %3D&cidReset=true&cidReq=IT002
• http://www.monografias.com/trabajos5/transdat/transdat.shtml
• http://es.wikipedia.org/wiki/Medio_de_transmisi%C3%B3n
• http://proyectojosebritto.jimdo.com/clasificaci%C3%B3n-de-los-sistemas-
• de-transmisi%C3%B3n/
• http://www.ecured.cu/index.php/Se%C3%B1ales_anal%C3%B3gicas_y_digitales
• http://dis.um.es/~lopezquesada/documentos/IES_1213/LMSGI/curso/xhtml/xhtml6/caracteristicas.html
