1. REDES Y HADWARE
J.C Chura Q.

2. 1.- Diac
CONCEPTO:
El DIAC (Diodo para Corriente
Alterna) es un
dispositivo semiconductor de dos
conexiones.
Es un diodo bidireccional disparable
que conduce la corriente sólo tras
haberse superado su tensión de disparo,
y mientras la corriente circulante no sea
inferior al valor característico para ese
dispositivo. El comportamiento es
fundamentalmente el mismo para
ambas direcciones de la corriente. La
mayoría de los DIAC tienen una tensión
de disparo de alrededor de 30 v. En este
sentido, su comportamiento es similar a
una lámpara de neón.

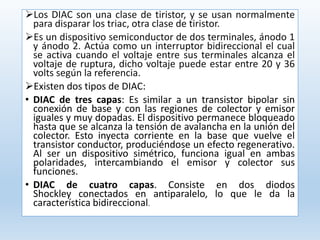

3. Los DIAC son una clase de tiristor, y se usan normalmente
para disparar los triac, otra clase de tiristor.
Es un dispositivo semiconductor de dos terminales, ánodo 1
y ánodo 2. Actúa como un interruptor bidireccional el cual
se activa cuando el voltaje entre sus terminales alcanza el
voltaje de ruptura, dicho voltaje puede estar entre 20 y 36
volts según la referencia.
Existen dos tipos de DIAC:
• DIAC de tres capas: Es similar a un transistor bipolar sin
conexión de base y con las regiones de colector y emisor
iguales y muy dopadas. El dispositivo permanece bloqueado
hasta que se alcanza la tensión de avalancha en la unión del
colector. Esto inyecta corriente en la base que vuelve el
transistor conductor, produciéndose un efecto regenerativo.
Al ser un dispositivo simétrico, funciona igual en ambas
polaridades, intercambiando el emisor y colector sus
funciones.
• DIAC de cuatro capas. Consiste en dos diodos
Shockley conectados en antiparalelo, lo que le da la
característica bidireccional.

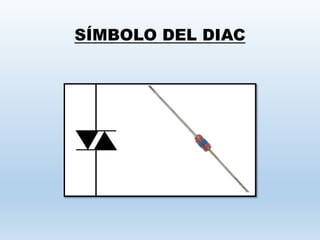

4. SÍMBOLO DEL DIAC

5. 2.- DIODO
Un diodo es un componente
electrónico de dos terminales que
permite la circulación de la corriente
eléctrica a través de él en un solo
sentido. Este término generalmente
se usa para referirse al diodo
semiconductor, el más común en la
actualidad; consta de una pieza de
cristal semiconductor conectada a
dos terminales eléctricos. El diodo de
vacío (que actualmente ya no se usa,
excepto para tecnologías de alta
potencia) es un tubo de vacío con
dos electrodos: una lámina
como ánodo, y un cátodo.

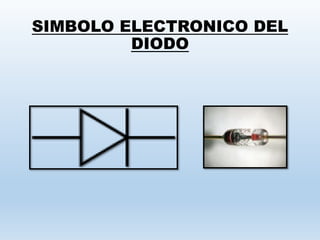

6. SIMBOLO ELECTRONICO DEL
DIODO

7. 3.- AMPLIFICADOR DE
AUDIO
También se le llama Etapa de
potencia, amplificador de
potencia o etapa de ganancia . La
función del amplificador es aumentar
el nivel de una señal, incrementando
para ello la amplitud de la señal de
entrada mediante corrientes de
polarización (voltaje negativo, voltaje
positivo) en el transistor de salida.
El amplificador trabaja, internamente,
con corriente continua; en caso de ser
alimentado con la tensión entregada
por la red domiciliaria se necesita
un transformador y rectificado para
adaptar el nivel de voltaje y tipo de
corriente a los valores necesarios para
el buen funcionamiento del equipo.

9. 4.- Antena wireless
• Wi-Fi es una tecnología de comunicación inalámbrica
inicialmente utilizada en redes de área local y luego
convertida en un medio para acceder a Internet de
banda ancha.
• Wi-Fi utiliza una banda de frecuencia estrecha llamada
ISM de 2,4 a 2,4835 GHz, de tipo compartido, por lo que
se tienen interferencias con hornos microondas,
transmisores domésticos, la telemedicina, las cámaras
inalámbricas y las emisiones ATV, etc. ¿Habrá que
buscar otras frecuencias gratuitas para algunas de
estas aplicaciones o Wi-Fi debe migrar a otra banda
menos congestionada?

10. Arduino Nrf24l01 + 2.4 ghz Antena Wireless
transceiver module microcontroll

11. DESCRIPCIÓN
• Velocidades máximas de funcionamiento de hasta 2Mbps,
GFSK eficiencia de modulación, la capacidad anti-
interferencia, especialmente adecuado para aplicaciones de
control industrial de 125 canales, comunicación de múltiples
puntos y salto de frecuencia para satisfacer las necesidades
de comunicación. El software disponible para establecer la
dirección, sólo recibió Dirección local cuando los datos de
salida (Proporcionar instrucción de interrupción), se pueden
conectar directamente a una variedad de
microcontroladores, programación de software es muy
conveniente.
• Built-in de detección de errores CRC hardware, Multipoint
Control dirección de comunicación Interfaz Pitch DIP
estándar para aplicaciones embebidas.
• itch DIP estándar para aplicaciones embebidas.

12. ¿QUE ES UN DIAC?
Es un dispositivo semiconductor de dos terminales,
ánodo 1 y ánodo 2. Actúa como un interruptor
bidireccional el cual se activa cuando el voltaje entre sus
terminales alcanza el voltaje de ruptura, dicho voltaje
puede estar entre 20 y 36 volts según la referencia.

13. ¿QUÉ ES UN DIODO?
Un diodo es un componente electrónico de dos
terminales que permite la circulación de la corriente
eléctrica a través de él en un solo sentido.

14. ¿ QUE FUNCIÓN CUMPLE EL
AMPLIFICADOR DE AUDIO?
La función del amplificador es aumentar el nivel de una
señal, incrementando para ello la amplitud de la señal
de entrada mediante corrientes de polarización (voltaje
negativo, voltaje positivo) en el transistor de salida.
