RESONANCIA MAGNETICA
DEL HOMBRO
JHON MEJIA GARAY
MEDICO RESIDENTE DE RADIOLOGIA
CENTRO MEDICO NAVAL

Introducción
 La indicación más frecuente para realizar
una RM del hombro es la búsqueda de una
lesión en el manguito de los rotadores, sin
embargo en esta articulación podemos
encontrarnos con otras patologías que
pueden o no ser las causantes de los
síntomas del paciente y que es necesario
conocer.
 El objetivo de este trabajo es revisar estas
patologías presentando numerosos
ejemplos.

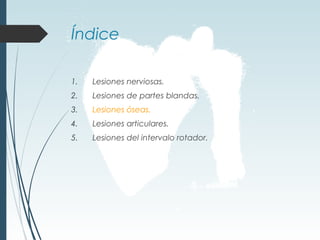

Índice
1. Lesiones nerviosas.
2. Lesiones de partes blandas.
3. Lesiones óseas.
4. Lesiones articulares.
5. Lesiones del intervalo rotador.

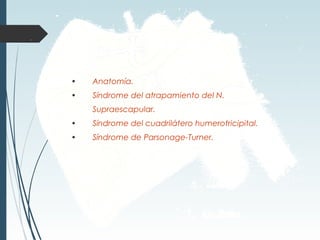

• Anatomía.
• Síndrome del atrapamiento del N.
Supraescapular.
• Síndrome del cuadrilátero humerotricipital.
• Síndrome de Parsonage-Turner.

Da ramas motoras para el
músculo Supraespinoso y para el
músculo Infraespinoso y sensitivas para la
articulación acromioclavicular y glenohumeral.
El Nervio Supraescapular (R. del tronco superior del plexo braquial) entra por la
escotadura supraescapular a la fosa supraespinosa, pasa por la
escotadura espinoglenoidea hasta llegar a la fosa
infraespinosa.
Anatomía
El Nervio Axilar, (R. del cordón posterior del
plexo braquial) se sitúa por delante del M.
Subescapular, pasa por debajo de la
articulación del hombro y atraviesa el
Espacio humerotricipital.
El n. axilar da inervación motora al
M. Redondo menor y al M.Deltoides
y sensitiva a la piel lateral y posterior
del hombro .

Síndrome del atrapamiento del N.
Supraescapular
 Se produce por compresión del N. Supraescapular. La causa más frecuente es la presencia de
un ganglión paralabral, pero también puede producirse por un tumor, una fractura de la
escápula o varices.
 RM: En fases precoces el músculo presenta edema (hiperintenso en T2), en fases tardías se
produce infiltración grasa (hiperintenso en T1). También puede existir engrosamiento del nervio.
Si la compresión se produce por encima de la escotadura
espinoglenoidea afectará tanto al supra como al
infraespinoso.
*
*
*
*

Fig. 1 : Secuencias
coronal TSE-T1 (a),
sagital TSE-T2 (b),
coronal TSE-T2-SPIR
(c) y axial FFE-T2 (d).
Se visualiza atrofia
del músculo
infraespinoso
(flechas) con
infiltración grasa del
vientre muscular y un
quiste paralabral que
afecta a la escotadura
espinoglenoidea
(flechas huecas).
*
*
Si la compresión se produce por debajo de la
escotadura espinoglenoidea sólo afectará al
infraespinoso.
a b
c d

M. Redondo menor
Cabeza larga
del M.
Tríceps
Cuello anatómico
del húmero
N. Axilar
M. Redondo
mayor
Síndrome del cuadrilátero
húmerotricipital
 El cuadrilátero húmerotricipital se encuentra localizado en la región
posterior de la axila y está delimitado por el húmero, el redondo
menor, el redondo mayor y la cabeza larga del tríceps. Contiene al
N. Axilar y a los vasos humerales circunflejos posteriores.

 Este síndrome es una neuropatía compresiva del N.axilar, que
produce atrofia del redondo menor y/o del deltoides.
 La clínica típica es dolor difuso que aumenta con la rotación
externa y la abducción, con parestesias en la piel lateral y
posterior del hombro.
 La causa más frecuente son las bandas fibrosas, otras son la
luxación anterior, fractura del cuello humeral o lesión del plexo
braquial.
Fig. 2: Secuencias coronal SE-T1 (a) y sagital TSE-T2 (b). Atrofia del redondo menor con
infiltración grasa (flecha). No se evidenciaron masas u otras causas de afectación del
espacio húmerotricipital por lo que se asumió que el n. axilar estaba siendo comprimido por
bandas fibrosas.
a b

Síndrome de Parsonage-Turner
 Es una neuritis braquial aguda de causa desconocida. Se postula un
origen viral.
 Se ha descrito afectación del supra e infraespinoso y del deltoides.
En 1/3 de los casos la afectación es bilateral.
 Clínica: Dolor neurítico agudo con una profunda debilidad en la
musculatura del hombro.
 RM: Inicialmente se produce un edema muscular (hiperintenso en
T2). Más adelante se produce infiltración grasa (hiperintensa en T1).
Fig. 3: Secuencias coronales TSE-T2-SPIR (a y b). Se observa aumento de la señal, difuso,
en el supraespinoso (flecha) y infraespinoso (flecha hueca), representando denervación
aguda. El hombro contralateral mostró hallazgos similares. El diagnóstico fue de S. de
Parsonage-Turner.
a b

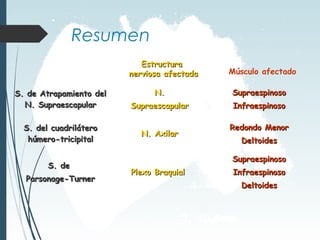

Resumen
S. de Atrapamiento del
S. de Atrapamiento del
N. Supraescapular
N. Supraescapular
N.
N.
Supraescapular
Supraescapular
Supraespinoso
Supraespinoso
Infraespinoso
Infraespinoso
S. del cuadrilátero
S. del cuadrilátero
húmero-tricipital
húmero-tricipital
N. Axilar
N. Axilar
Redondo Menor
Redondo Menor
Deltoides
Deltoides
S. de
S. de
Parsonage-Turner
Parsonage-Turner
Plexo Braquial
Plexo Braquial
Supraespinoso
Supraespinoso
Infraespinoso
Infraespinoso
Deltoides
Deltoides
Estructura
Estructura
nerviosa afectada
nerviosa afectada Músculo afectado
Estructura
Estructura
nerviosa afectada
nerviosa afectada

 Lesiones no neoplásicas:
 Quistes/Gangliones.
 Hematoma.
 Rotura muscular.
 Lesiones neoplásicas:
 Benignas: lipoma, elastofibroma, mixoma, linfangioma..
 Malignas: Sarcomas, linfoma...

Lesiones de partes blandas
no
neoplásicas

Quistes intramusculares
 Estos quistes se disponen longitudinalmente dentro de uno o
varios músculos del manguito de los rotadores.
 No están adyacentes al labrum, lo que los diferencia del
quiste paralabral.
 Se producen por rotura de un tendón del manguito.
 ¡Cuidado! Como los tendones en el manguito se
interdigitan, el líquido puede pasar de uno a otro y así el
tendón del músculo que tiene el quiste puede estar intacto.
 Fig.4: Secuencias sagital TSE-T2 (a), coronal TSE-T2-SPIR y axial FFE-T2 (c). Se observa un quiste en el
interior del supraespinoso (flecha) con rotura parcial del tendón (flecha hueca).
a c
b

Hematoma
 La intensidad de señal del hematoma es variable y depende
de su edad.
 Si no hay historia de trauma o la lesión no disminuye de
tamaño con el tiempo... ¡OJO! Puede existir una neoplasia
subyacente.
Fig. 5: Paciente con antecedente de traumatismo. Secuencias coronal TSE-T1 (a), coronal TSE -T2-SPIR (b) y axial
FFE-T2 (c). Lesión en el deltoides (flecha), heterogénea, parcialmente hiperintensa en todas las secuencias, con
imágenes puntiformes hipointensas en eco de gradiente (cabeza de flecha). Diagnóstico: hematoma.
a b c

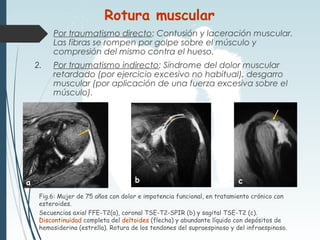

1. Por traumatismo directo: Contusión y laceración muscular.
Las fibras se rompen por golpe sobre el músculo y
compresión del mismo contra el hueso.
2. Por traumatismo indirecto: Síndrome del dolor muscular
retardado (por ejercicio excesivo no habitual), desgarro
muscular (por aplicación de una fuerza excesiva sobre el
músculo).
Fig.6: Mujer de 75 años con dolor e impotencia funcional, en tratamiento crónico con
esteroides.
Secuencias axial FFE-T2(a), coronal TSE-T2-SPIR (b) y sagital TSE-T2 (c).
Discontinuidad completa del deltoides (flecha) y abundante líquido con depósitos de
hemosiderina (estrella). Rotura de los tendones del supraespinoso y del infraespinoso.
Rotura muscular
a b c
*

Lesiones de partes blandas
neoplásicas

Benignas: Lipoma
 Es el tumor de partes blandas más frecuente (50%).
 Está compuesto por adipocitos maduros.
 Cuando son isointensos con respecto a la grasa en todas las
secuencias, la RM permite el diagnóstico certero de lipoma. En
ocasiones muestran una apariencia más compleja por la presencia de
elementos no adiposos: septos gruesos (más de 2 mm.) o áreas
nodulares. En estos casos no pueden diferenciarse de los liposarcomas.
a b
Fig.7: Secuencias axiales TSE-T1 (a) y TSE-
T2-SPIR (b). Lesión de predominio graso en
deltoides (flechas) con margen parcialmente
irregular, en su interior se observa tejido
con señal idéntica al músculo. El diagnóstico
fue lipoma intramuscular.
a b
Fig.8: Coronal TSE-T1 (a) y sagital TSE-T2
(b). Masa de gran tamaño, polilobulada,
profunda, que se introduce por debajo de la
art. Acromioclavicular (flecha). Su señal es
igual a la de la grasa, salvo algunos septos
finos en su interior (cabezas de flecha). El
diagnóstico fue lipoma intra e
intermuscular.

Benignas: Elastofibroma Dorsi
 Tumor benigno de tejido conectivo.
 Típico en mujeres mayores.
 Asintomático y con frecuencia bilateral.
 Localización periescapular, profunda o inferior a la
escápula.
Fig.9: Secuencias axial (a) y coronal (b) SE-T1. Masa de partes blandas subescapular
(asterisco) interpuesta entre la pared costal y el serrato. Es isointensa con
respecto al músculo en todas las secuencias, pero con vetas de señal grasa.
Diagnóstico de la pieza quirúrgica: Elastofibroma.
* *
b
a

Benignas: Mixoma
 Tumores benignos, que contienen gran cantidad de
mucina y agua, lo que condiciona que sean hipointensos
en T1 y marcadamente hiperintensos en T2.
 Puede presentar un anillo de grasa rodeando la lesión
(dato que ayuda a diferenciarlo del liposarcoma mixoide).
Fig.10: Secuencias axial SE-T1 (a), axial TSE-T2 (b) y coronal TSE-T2 SPIR (c). En la región
posterior del deltoides se observa una lesión (asterisco) redondeada y lobulada, de contornos
definidos, hipointensa en T1 y con una intensidad de señal mayor que la grasa en T2. Muestra
halo perilesional de señal grasa (flecha).
Diagnóstico de la pieza quirúrgica: mixoma intramuscular.
b
*
c
*
a
*

Benignas: Linfangioma
 Se consideran neoplasias benignas de origen congénito
constituidas por vasos linfáticos.
 Crecimiento lento y progresivo.
 Variedades en relación con el tamaño de los vasos y su
aspecto histológico: capilar, cavernoso, quístico /
linfangioendotelioma, linfangioqueratoma y
linfangiohemangioma.
Fig.11: Secuencias axial TSE-T1 (a) , sagital TSE-T2 (b), coronal TSE-T2-SPIR (c) y coronal SE-T1
SPIR con gadolinio.
Lesión polilobulada de predominio quístico (asterisco) con realce de sus paredes (cabezas de flecha).
Áreas serpiginosas adyacentes al margen medial (flecha), que realzan con gadolinio.
Diagnóstico histológico: linfangiohemangioma.
*
*
*
b
a c d

Malignas: Sarcomas de Tejidos
Blandos
 Derivan del mesénquima: músculo, grasa, tejido fibroso y
estructuras vasculares y nerviosas. Son infrecuentes (1% de
los tumores malignos).
 El papel principal de la RM es el ESTADIAJE LOCAL:
Fig.12: Secuencias coronales TSE-T1 (a), TSE-T2 (b) y TSE-T2-SPIR (c), y sagital TSE- T1(d).
Tumoración axilar bien definida (asterisco), de gran tamaño y señal heterogénea. Está
desplazando la musculatura y el paquete vasculonervioso.
Diagnóstico de la pieza quirúrgica: sarcoma pobremente diferenciado con áreas de fibrosis y
hemorragia (flecha hueca).
 Sugieren malignidad: la profundidad, el tamaño (>6cm), la señal
heterogénea en T2, la presencia de necrosis y la afectación ósea o
neurovascular.
 Crecen desplazando las estructuras adyacentes (pseudocápsula).
*
*
b d
c
a

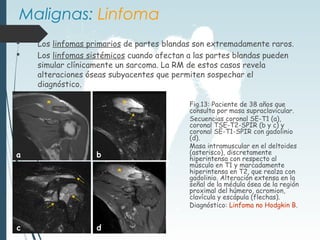

 Los linfomas primarios de partes blandas son extremadamente raros.
 Los linfomas sistémicos cuando afectan a las partes blandas pueden
simular clínicamente un sarcoma. La RM de estos casos revela
alteraciones óseas subyacentes que permiten sospechar el
diagnóstico.
Fig.13: Paciente de 38 años que
consulta por masa supraclavicular.
Secuencias coronal SE-T1 (a),
coronal TSE-T2-SPIR (b y c) y
coronal SE-T1-SPIR con gadolinio
(d).
Masa intramuscular en el deltoides
(asterisco), discretamente
hiperintensa con respecto al
músculo en T1 y marcadamente
hiperintensa en T2, que realza con
gadolinio. Alteración extensa en la
señal de la médula ósea de la región
proximal del húmero, acromion,
clavícula y escápula (flechas).
Diagnóstico: Linfoma no Hodgkin B.
Malignas: Linfoma
a b
c d
* *
*

• Fracturas.
• Necrosis avascular de la cabeza humeral.
• Tumores.

Fracturas
Fracturas ocultas:
 La localización más frecuente es la tuberosidad mayor.
 Las contusiones aparecen como áreas mal definidas, heterogéneas,
hipointensas en T1 e hiperintensas en T2.
 Las fracturas se visualizan como imágenes lineales hipointensas en T1 y en
T2, con edema de la médula ósea adyacente si son agudas.
Fig 14: Mujer de 75 años con dolor de
varias semanas de evolución tras
traumatismo. Sospecha de rotura del
manguito de los rotadores.
Secuencias coronal SE-T1 (a) y sagital
TSE-T2 (b) donde se aprecia fractura del
cuello humeral (flecha).
a b
a b
Fig 15: Varón de 40 años con antecedente de accidente de tráfico.
Secuencia coronal SE-T1 (a y b). Se observa fractura arrancamiento
de las inserciones del supraespinoso e infraespinoso en la tuberosidad
mayor del húmero, con atrofia de estos músculos y fragmento óseo
desplazado posterior y medialmente (estrella).

Necrosis avascular de la cabeza
humeral
 La cabeza humeral es la segunda localización más frecuente de la
osteonecrosis. Factores predisponentes: corticosteroides, lupus, fractura
del cuello anatómico del húmero, enfermedad infiltrativa de la médula
ósea.
 En RM la lesión se encuentra delimitada en la periferia por una línea
serpiginosa, hipointensa en T1, que puede presentar en T2 el signo de la
doble línea (borde interno hiperintenso y borde externo hipointenso). El
centro de la lesión tiene una intensidad de señal variable.
Fig 16: RX simple (a) y secuencias coronales TSE-T2 (b) y STIR( c) y sagital TSE-T2
(d). Foco de osteonecrosis que presenta en T2 el signo de la doble línea (flecha), con
edema de la médula ósea adyacente (asterisco).
a b c d
*

*
a
b c
Tumores óseos: Benignos
Fig 17: Secuencias coronal TSE-T2-
SPIR (a), axial FFE-T2 (b) y sagital
SE-T1 (c). Masa polilobulada en
metáfisis humeral (asterisco), con
festoneado de la cortical (flecha) y
calcificaciones hipointensas en todas
las secuencias (cabeza de flecha),
Diagnóstico de la pieza quirúrgica:
Encondroma humeral.
• El tumor primario más frecuente que afecta al hombro es el
encondroma. Aparece como una lesión bien definida, lobulada,
hipointensa en T1 e hiperintensa en T2, que puede presentar
calcificaciones en su interior (hipointensas en todas las secuencias).

*
Fig. 18: Secuencias coronales SE-T1
(a) y STIR (b) y axial FFE-T2 (c).
Lesión yuxtacortical metafisaria
(asterisco) que muestra señal
heterogénea similar al músculo en T1
y es hiperintensa en T2, con áreas
de vacío de señal por calcificaciones
condroides (cabezas de flecha) y
edema de la médula ósea (estrella).
Estos hallazgos son típicos del
condroma periosteal.
b
a
c
Tumores óseos: Benignos

Tumores óseos: Malignos
 Las lesiones malignas que más frecuentemente afectan al
hombro son las secundarias: metástasis y mieloma.
 El tumor maligno primario más frecuente es el
condrosarcoma.
Fig. 19: Mujer de 50 años con dolor
de hombro y antecedentes de
cáncer de mama.
Secuencias coronales SE-T1 (a) y
TSE-T2-SPIR (b).
Infiltración difusa de la médula
ósea del húmero, a excepción de
parte de la epífisis, por una lesión
hipointensa en T1 e hiperintensa en
T2, discretamente expansiva a nivel
del trocánter mayor. Se observa una
línea de fractura patológica
(flechas).
Diagnóstico: Metástasis óseas
diseminadas por Ca. de mama.
a b

• Patología de la art. Glenohumeral (AGH).
 Artropatía degenerativa.
 Artropatía inflamatoria.
 Lesiones del labrum.
 Asociadas con inestabilidad (Bankart, ALPSA…).
 No asociadas con inestabilidad (SLAP, GLAD)
 Quistes Paralabrales.
 Capsulitis adhesiva.
• Patología de la art.acromioclavicular (AC).

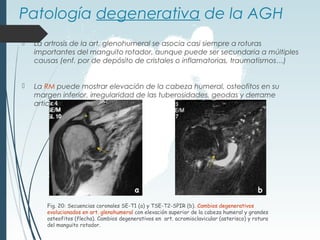

Patología degenerativa de la AGH
 La artrosis de la art. glenohumeral se asocia casi siempre a roturas
importantes del manguito rotador, aunque puede ser secundaria a múltiples
causas (enf. por de depósito de cristales o inflamatorias, traumatismos…)
 La RM puede mostrar elevación de la cabeza humeral, osteofitos en su
margen inferior, irregularidad de las tuberosidades, geodas y derrame
articular.
Fig. 20: Secuencias coronales SE-T1 (a) y TSE-T2-SPIR (b). Cambios degenerativos
evolucionados en art. glenohumeral con elevación superior de la cabeza humeral y grandes
osteofitos (flecha). Cambios degenerativos en art. acromioclavicular (asterisco) y rotura
del manguito rotador.
b
a
*

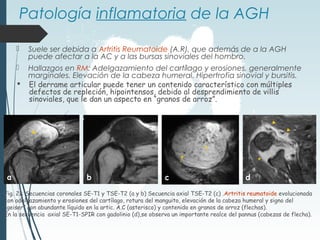

Patología inflamatoria de la AGH
 Suele ser debida a Artritis Reumatoide (A.R), que además de a la AGH
puede afectar a la AC y a las bursas sinoviales del hombro.
 Hallazgos en RM: Adelgazamiento del cartílago y erosiones, generalmente
marginales. Elevación de la cabeza humeral. Hipertrofia sinovial y bursitis.
 El derrame articular puede tener un contenido característico con múltiples
defectos de repleción, hipointensos, debido al desprendimiento de villis
sinoviales, que le dan un aspecto en “granos de arroz”.
Fig. 21: Secuencias coronales SE-T1 y TSE-T2 (a y b) Secuencia axial TSE-T2 (c) .Artritis reumatoide evolucionada
con adelgazamiento y erosiones del cartílago, rotura del manguito, elevación de la cabeza humeral y signo del
“geiser” con abundante líquido en la artic. A.C (asterisco) y contenido en granos de arroz (flechas).
En la secuencia axial SE-T1-SPIR con gadolinio (d),se observa un importante realce del pannus (cabezas de flecha).
a b c d
*

Fig 22: Varón de 17 años con artritis idiopática juvenil e importante componente clínico de
entesitis.
Secuencias coronales SE-T1 y TSE-T2-SPAIR, sagital TSE-T2 y axial FFE-T2 con múltiples
erosiones en la cabeza humeral (flechas), hiperintensidad difusa de las inserciones tendinosas
(flecha hueca) y edema de la médula ósea adyacente.
Patología inflamatoria de la AGH
a b
c d

Lesiones del labrum:
asociadas a inestabilidad
 Lesión de Bankart: es el desprendimiento de la porción anteroinferior
del labrum y del ligamento glenohumeral inferior, con desgarro del
periostio anterior de la escápula. Es la más frecuente.
 Incluye el Bankart cartilaginoso y el óseo (con fractura de la
glenoides anteroinferior). Se asocia a luxación anterior del hombro.
Fig 24: Secuencia axial T1 con gadolinio
intraarticular. Ausencia del labrum
cartilaginoso anteroinferior: Bankart
cartilaginoso.
Fig 23: Paciente con antecedentes de luxaciones
anteriores recidivantes. Secuencias axiales SE-T1
(a y b). Fractura de impacto en la región
posterolateral de la cabeza humeral: lesión de Hill-
Sachs (flecha) y en glenoides anteroinferior:
lesión de Bankart ósea (flecha hueca).
a b

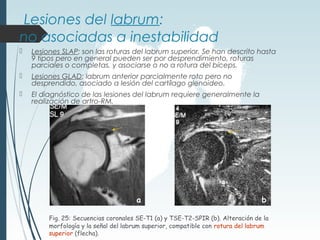

Lesiones del labrum:
no asociadas a inestabilidad
 Lesiones SLAP: son las roturas del labrum superior. Se han descrito hasta
9 tipos pero en general pueden ser por desprendimiento, roturas
parciales o completas, y asociarse o no a rotura del bíceps.
 Lesiones GLAD: labrum anterior parcialmente roto pero no
desprendido, asociado a lesión del cartílago glenoideo.
 El diagnóstico de las lesiones del labrum requiere generalmente la
realización de artro-RM.
Fig. 25: Secuencias coronales SE-T1 (a) y TSE-T2-SPIR (b). Alteración de la
morfología y la señal del labrum superior, compatible con rotura del labrum
superior (flecha).
a b

Quistes Paralabrales
 Se asocian a rotura del labrum.
 Próximos al labrum glenoideo, frecuentemente posterosuperiores.
 Mecanismo: se extravasa líquido intraarticular y no retorna, por
un fenómeno valvular.
 RM: Masa redondeada u oval con señal baja en T1 y alta en T2.
Se puede asociar a síndromes de atrapamiento del nervio
supraescapular.
Fig 26: Secuencia axial FFE-T2 en cortes consecutivos (a, b y c). Lesión quística
polilobulada en la escotadura supraescapular (flecha hueca) y espinoglenoidea
(flecha) de señal similar al líquido en todas las secuencias, compatible con quiste
paralabral.
a b c

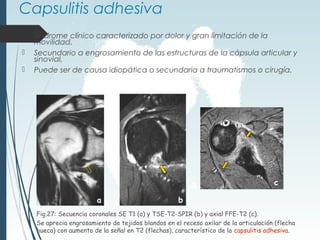

Capsulitis adhesiva
 Síndrome clínico caracterizado por dolor y gran limitación de la
movilidad.
 Secundario a engrosamiento de las estructuras de la cápsula articular y
sinovial.
 Puede ser de causa idiopática o secundaria a traumatismos o cirugía.
Fig.27: Secuencia coronales SE T1 (a) y TSE-T2-SPIR (b) y axial FFE-T2 (c).
Se aprecia engrosamiento de tejidos blandos en el receso axilar de la articulación (flecha
hueca) con aumento de la señal en T2 (flechas), característico de la capsulitis adhesiva.
a b
c

Patología de la art.
acromioclavicular
 Os acromiale
 Patología articular degenerativa
 Osteolisis postraumática de la clavícula

Os acromiale
 Es un centro de osificación accesorio del acromion
que normalmente está fusionado a los 25 años.
 Un 15 % de la población presenta falta de fusión de
este osículo, lo que predispone al pinzamiento del
manguito rotador, probablemente debido a su
movilidad.
Fig.28: Secuencia axial FFE-T2 a nivel de
la art. acromioclavicular. Se observa un os
acromiale no fusionado (asterisco),
separado del resto del acromion por una
fina línea hiperintensa (flecha).
Clavícula
Acromion
*
Clavícula
Acromion

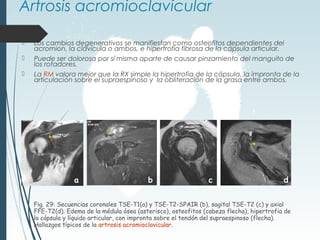

Artrosis acromioclavicular
 Los cambios degenerativos se manifiestan como osteofitos dependientes del
acromion, la clavícula o ambos, e hipertrofia fibrosa de la cápsula articular.
 Puede ser dolorosa por sí misma aparte de causar pinzamiento del manguito de
los rotadores.
 La RM valora mejor que la RX simple la hipertrofia de la cápsula, la impronta de la
articulación sobre el supraespinoso y la obliteración de la grasa entre ambos.
Fig. 29: Secuencias coronales TSE-T1(a) y TSE-T2-SPAIR (b), sagital TSE-T2 (c) y axial
FFE-T2(d). Edema de la médula ósea (asterisco), osteofitos (cabeza flecha), hipertrofia de
la cápsula y líquido articular, con impronta sobre el tendón del supraespinoso (flecha).
Hallazgos típicos de la artrosis acromioclavicular.
a b c d
*

Osteolisis postraumática de la clavícula
 Se produce por resorción ósea tras un único traumatismo o traumatismos
repetidos (deportes de contacto, nadadores y levantadores de peso).
 En RM:
 Derrame articular.
 Pérdida de la cortical del extremo distal de la clavícula y en ocasiones
del extremo distal acromial.
 Edema de la médula ósea de la clavícula y del acromion (hipointenso en
T1 e hiperintenso en T2).
Fig.30: Rx simple
(a) y secuencia
coronal TSE-T1 (b)
del hombro dcho,
donde se aprecian
erosiones en el
extremo distal de
la clavícula con
reabsorción del
mismo (flecha) y
aumento del espacio
articular, en varón
joven que
practicaba boxeo.
a b

5. Lesiones del
intervalo rotador

Anatomía del Intervalo Rotador
 El intervalo contiene al tendón de la
porción larga del bíceps (6) y al
ligamento glenohumeral superior.
 El intervalo rotador es un espacio triangular delimitado:
• Superiormente: borde anterior del Supraespinoso (1).
• Inferiormente: borde superior del Subescapular (2).
• La base es la apófisis coracoides (3) y el vértice el
ligamento transverso (4) de la corredera bicipital.
• El suelo lo forma el cartílago de la cabeza humeral.
• El techo está compuesto principalmente por el
ligamento coracohumeral (5) que conecta el
subescapular con el supraespinoso.
1
2
3
4
5
6

Anatomía del Intervalo Rotador
 El ligamento coracohumeral (LCH)
y el ligamento glenohumeral
superior (LGHS) estabilizan al
tendón del bíceps a la entrada de
la corredera bicipital, actuando
como una polea. La rotura del
complejo LCH-LGHS se asocia con
luxación del tendón de la porción
larga del bíceps.
Lig.
glenohumeral
superior
Tendón del bíceps
Lig. Coracohumeral
Fig. 31: Secuencia sagital TSE-T2,
en cortes consecutivos (a y b).
Se visualiza el ligamento
coracohumeral (flecha) y el
tendón de la porción larga del
bíceps (círculo) en el intervalo
rotador.

*
Fig.32: Secuencia sagital TSE-T2 en cortes
consecutivos (a y b). Presencia de líquido delimitando el
intervalo rotador (asterisco). Rotura del ligamento
coracohumeral. No se identifica el tendón de la porción
larga del bíceps.
Fig.33: Secuencia axial FFE-T2.
Corredera bicipital vacía (flecha).
Luxación medial del tendón de la
porción larga del bíceps (flecha) y
rotura parcial del tendón del
subescapular.
Lesiones del Intervalo Rotador
a b

Bibliografía
 C.A. Helms, S. Martínez, K.P. Speer. Acute Brachial Neuritis (Parsonage-Turner Syndrome): MR Imaging
appearance-report of three cases. Radiology 1998;207:255-259.
 R.C. Fritz, C.A. Helms, L.S. Steinbach et al. Supraescapular Nerve Entrapment: Evaluation with MR
Imaging.Radiology 1992;182:437-444.
 C.S.Linker, C.A.Helms, R.c. Fritz. Quadrilateral space syndrome: findings al MR iamging. Radiology 1993;188:675-
676.
 R.L. cothran Jr, C.A. Helms. Quadrilateral space syndrome. Incidence of imaging findings in a population referred
for MRI of the shoulder.AJR. 2005.185;989-992.
 C.M. Gaskin, C.A. Helms. Parsonage-Turner syndrome: MR Imaging and Clinical information of 27
patients.Radiology 2006.240;501-507.
 J. Beltran, Z.S. Rosenberg. Diagnosis of compressive and entrapment neuropathies of the upper extremity. Value
of MR imaging.AJR.1994;163:525-531.
 E. O´Connor, L.B. Dixon, T. Peabody. MRI of cystic and Soft-tissue masses of the shoulder joint.AJR.July 2004;
183:183-39.
 V.S. Lee, S. Martínez, R.E. Coleman. Primary muscle lymphoma: clinical and imaging findings.
Radiology.1997.203;237-244.
 A. Kassarjian, M. torriani, H. Oullette. Intramuscular rotator cuff cyst: association with tendon tears on MRI and
arthroscopy.AJR 2005;185:160-165.
 M.J.Kransdorf, M.D. Murphey. Radiologic evaluation of soft-tissue masses: a current perspective.AJR.September
2000.175;575-587.
 M.D. Murphey, JF Carroll, DF Flemming et al. Benign Musculoeskeletal lipomatous lesions. Radographics
2004.24;1433-1466.
 Oliver P. Krief. MRI of the rotator interval capsule. AJR 2005;184: 1490-1494.
 P.A. Kaplan, Musculoeskeletal MRI. 2001. Ed: Saunders.
 D.Resnick. Huesos y articulaciones en imagen. 2001. Marban.
 D.W. Stoller. Magnetic Resonance Imaging in Orthopaedics and Sports medicine. 1997. Ed: LWW.

resodehombro-180111054325.pdf

Más contenido relacionado

Similar a resodehombro-180111054325.pdf

Más de Jose Mamani

Último

resodehombro-180111054325.pdf
