PRESENTADOR POR Estephanie González Milagros Meneses

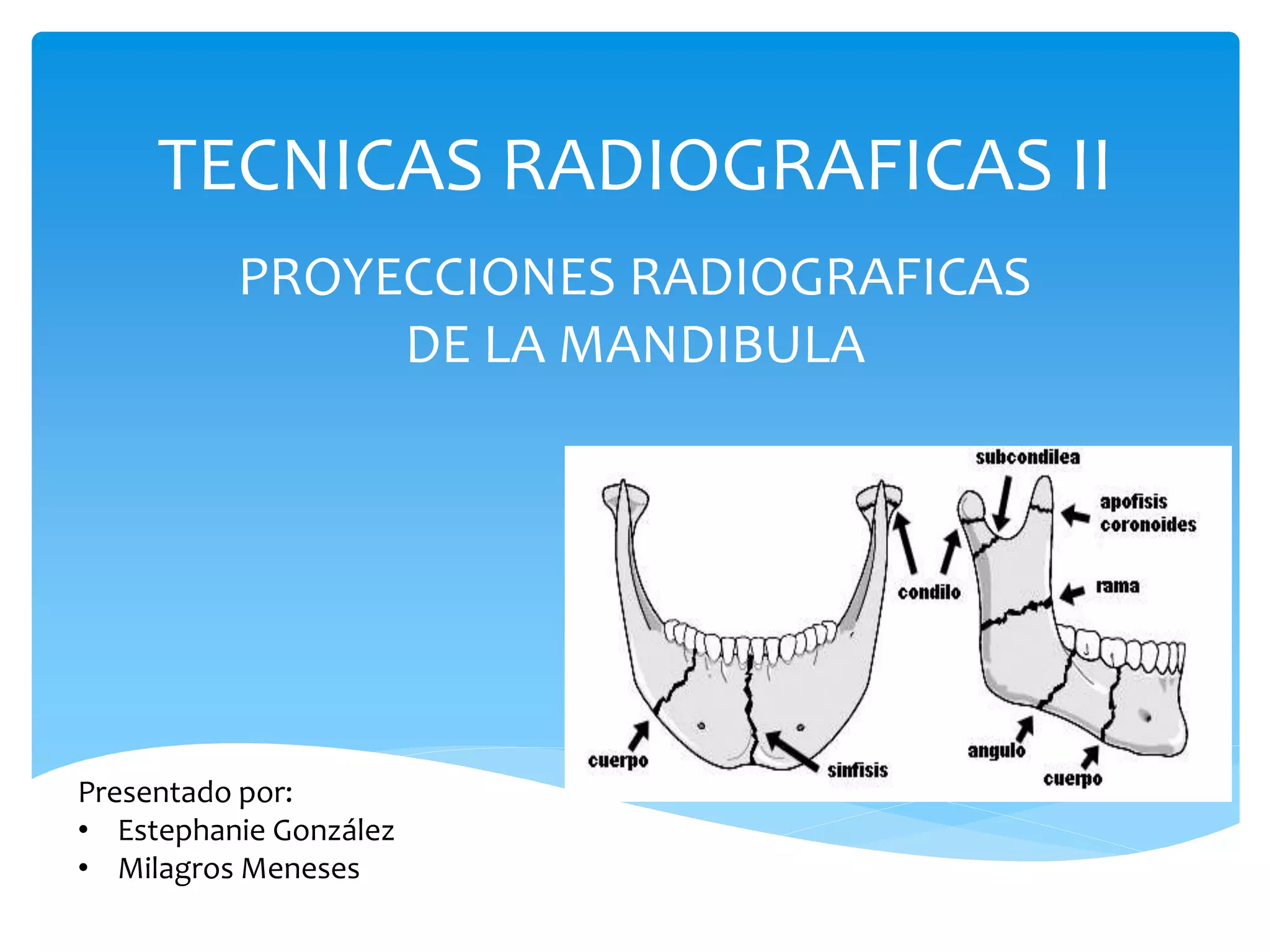

1. TECNICAS RADIOGRAFICAS II
PROYECCIONES RADIOGRAFICAS
DE LA MANDIBULA
Presentado por:
• Estephanie González
• Milagros Meneses

2. La mandíbula o también llamada maxilar inferior es un
hueso que se sitúa en la parte inferior y anterior de la
cara, es un hueso involucrado en el habla y en la
alimentación. Su abordaje radiológico es muy
importante ya que las fracturas mandibulares son las
más frecuentes tras las fracturas nasales en los servicios
de urgencia.
Introducción

3. Receptor de imagen: 18 x24cm en sentido longitudinal.
Posición del paciente
● decúbito prono.
Posición de la parte en estudio
●Se ajusta la LOM para que quede perpendicular al plano
del RI.
Respiración: suspendida.
Rayo central
●Perpendicular para que salga por el acantión
Estructuras que se muestran
Muestra el cuerpo y las ramas mandibulares, pero no
muestra bien la parte central del cuerpo debido a la
superposición de la columna. Esta técnica radiográfica suele
utilizarse para visualizar los desplazamientos mediales o
laterales de fragmentos en las fracturas de las ramas
mandibulares.
PROYECCIÓN PA DE RAMAS
MANDIBULARES

4. Receptor de imagen: 18 x24 cm en sentido
longitudinal.
Posición del paciente
● decúbito prono.
Posición de la parte en estudio
●Se centra el plano sagital medio de la cabeza
del paciente en la línea media del RI.
Respiración: suspendida.
Rayo central
● Dirigido al punto medio entre la ATM con una
angulación cefálica de 30 ° .
PROYECCIÓN PA AXIAL DE LAS
RAMAS MANDIBULARES

5. Receptor de imagen: 18x24cm en sentido
longitudinal.
Posición del paciente
●decúbito prono.
Posición de la parte en estudio
●Se centra el plano sagital medio de la cabeza
del paciente en la línea media del RI.
Respiración: suspendida.
Rayo central
●Perpendicular a la altura de los labios.
Estructuras que se muestran
● Esta imagen muestra el cuerpo mandibular
PROYECCIÓN PA DEL CUERPO
MANDIBULAR

6. Receptor de imagen: 18x24cm en sentido
longitudinal.
Posición del paciente
● decúbito prono.
Posición de la parte en estudio
● Se centra el plano sagital medio de la
cabeza del paciente en la línea media del
RI.
Respiración: suspendida.
Rayo central
● Dirigido al punto medio entre la ATM
con una angulación cefálica de 30 °.
PROYECCIÓN PA AXIAL DEL CUERPO
MANDIBULAR

7. PROYECCIÓN AXIOLATERAL DE LA
MANDIBULA

8. RADIOGRAFÍA AXIOLATERAL DE
MANDIBULA

9. PROYECCIÓN DE TOWNE PARA
MANDIBULA

10. TOWN PARA MANDIBULA
BOCA CERRADA BOCA ABIERTA

11. SUBMENTOVERTICAL PARA
MANDIBULA

12. INCIDENCIA DE MANDIBULA HIRTZ
