- 1. UNIVERSIDAD LA CONCORDIA CampusCentro Licenciatura en Medico Estomatologo Grupo: 3ª Trabajo Tecnicas Radiograficas Maestra Dra. Judith Salinas Alumnos Erika Torres Hernandez Rodriguez Lemus Argelia Aguascalientes., Ags. 11 Noviembre 2010

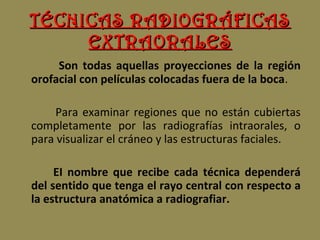

- 2. TÉCNICAS RADIOGRÁFICASTÉCNICAS RADIOGRÁFICAS EXTRAORALESEXTRAORALES Sontodas aquellas proyecciones de la región orofacial con películas colocadas fuera de la boca. Para examinar regiones que no están cubiertas completamente por las radiografías intraorales, o para visualizar el cráneo y las estructuras faciales. EI nombre que recibe cada técnica dependerá del sentido que tenga el rayo central con respecto a la estructura anatómica a radiografiar.

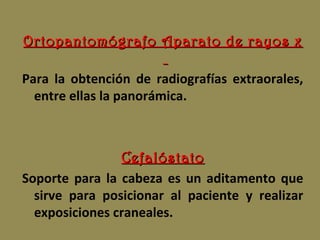

- 3. Ortopantomógrafo Aparato derayos xOrtopantomógrafo Aparato de rayos x Para la obtención de radiografías extraorales, entre ellas la panorámica. CefalóstatoCefalóstato Soporte para la cabeza es un aditamento que sirve para posicionar al paciente y realizar exposiciones craneales.

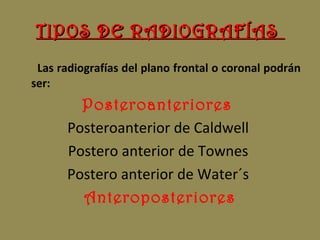

- 4. TIPOS DE RADIOGRAFÍASTIPOSDE RADIOGRAFÍAS Las radiografías del plano frontal o coronal podrán ser: Posteroanteriores Posteroanterior de Caldwell Postero anterior de Townes Postero anterior de Water´s Anteroposteriores

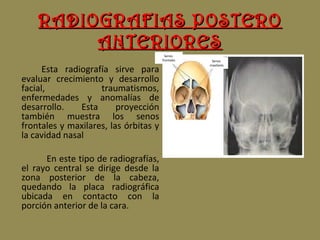

- 5. RADIOGRAFIAS POSTERORADIOGRAFIAS POSTERO ANTERIORESANTERIORES Estaradiografía sirve para evaluar crecimiento y desarrollo facial, traumatismos, enfermedades y anomalías de desarrollo. Esta proyección también muestra los senos frontales y maxilares, las órbitas y la cavidad nasal En este tipo de radiografías, el rayo central se dirige desde la zona posterior de la cabeza, quedando la placa radiográfica ubicada en contacto con la porción anterior de la cara. Senos frontales Senos maxilares

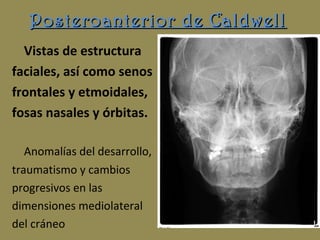

- 6. Posteroanterior de CaldwellPosteroanteriorde Caldwell Vistas de estructura faciales, así como senos frontales y etmoidales, fosas nasales y órbitas. Anomalías del desarrollo, traumatismo y cambios progresivos en las dimensiones mediolateral del cráneo

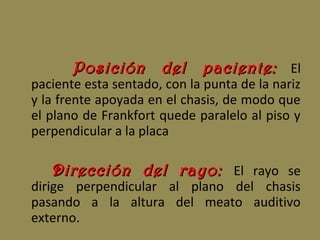

- 7. Posición del paciente:Posicióndel paciente: El paciente esta sentado, con la punta de la nariz y la frente apoyada en el chasis, de modo que el plano de Frankfort quede paralelo al piso y perpendicular a la placa Dirección del rayo:Dirección del rayo: El rayo se dirige perpendicular al plano del chasis pasando a la altura del meato auditivo externo.

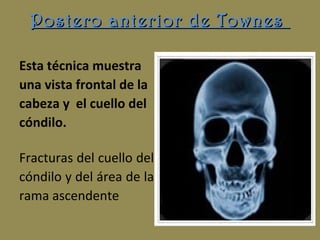

- 8. Postero anterior deTownesPostero anterior de Townes Esta técnica muestra una vista frontal de la cabeza y el cuello del cóndilo. Fracturas del cuello del cóndilo y del área de la rama ascendente

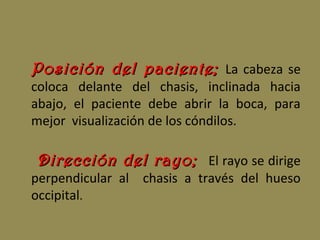

- 9. Posición del paciente;Posicióndel paciente; La cabeza se coloca delante del chasis, inclinada hacia abajo, el paciente debe abrir la boca, para mejor visualización de los cóndilos. Dirección del rayo;Dirección del rayo; El rayo se dirige perpendicular al chasis a través del hueso occipital.

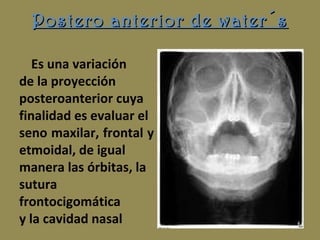

- 10. Postero anterior dewater´sPostero anterior de water´s Es una variación de la proyección posteroanterior cuya finalidad es evaluar el seno maxilar, frontal y etmoidal, de igual manera las órbitas, la sutura frontocigomática y la cavidad nasal

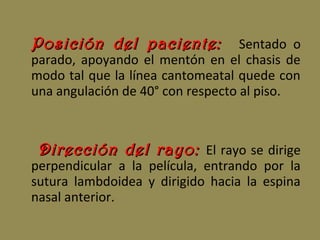

- 11. Posición del paciente:Posicióndel paciente: Sentado o parado, apoyando el mentón en el chasis de modo tal que la línea cantomeatal quede con una angulación de 40° con respecto al piso. Dirección del rayo:Dirección del rayo: El rayo se dirige perpendicular a la película, entrando por la sutura lambdoidea y dirigido hacia la espina nasal anterior.
- 12.

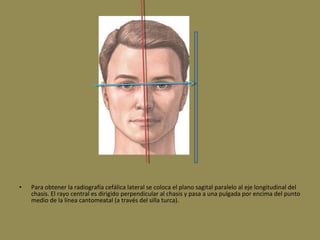

- 13. • Para obtenerla radiografía cefálica lateral se coloca el plano sagital paralelo al eje longitudinal del chasis. El rayo central es dirigido perpendicular al chasis y pasa a una pulgada por encima del punto medio de la línea cantomeatal (a través del silla turca).
- 14. • La radiografíacefálica lateral es realizada de tal manera que el rayo central es centrado cerca o por encima de la silla turca (x) X

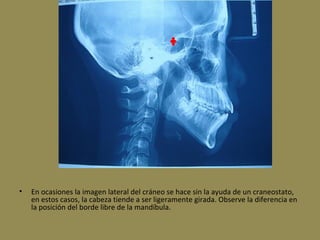

- 15. • En ocasionesla imagen lateral del cráneo se hace sin la ayuda de un craneostato, en estos casos, la cabeza tiende a ser ligeramente girada. Observe la diferencia en la posición del borde libre de la mandíbula.
- 16. • En ocasionesla imagen lateral del cráneo se hace sin la ayuda de un craneostato, en estos casos, la cabeza tiende a ser ligeramente girada. Observe la diferencia en la posición del borde libre de la mandíbula.

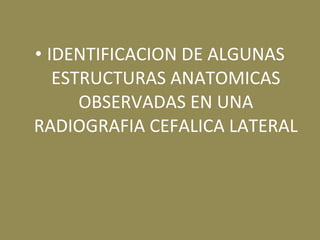

- 17. • IDENTIFICACION DEALGUNAS ESTRUCTURAS ANATOMICAS OBSERVADAS EN UNA RADIOGRAFIA CEFALICA LATERAL
- 18.
- 19.

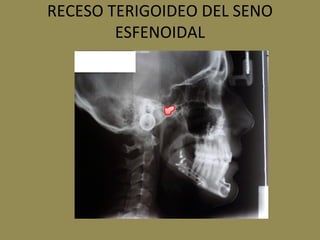

- 20. RECESO TERIGOIDEO DELSENO ESFENOIDAL
- 21.
- 22.
- 23.

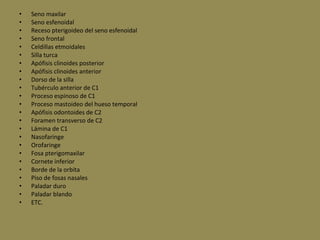

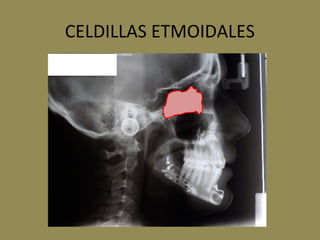

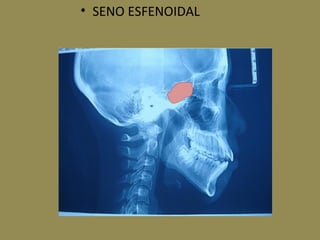

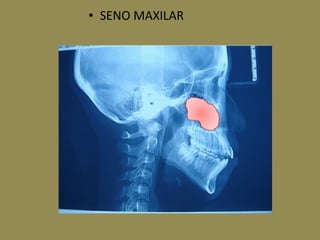

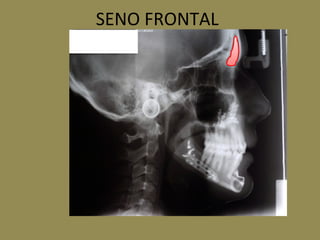

- 24. • Seno maxilar •Seno esfenoidal • Receso pterigoideo del seno esfenoidal • Seno frontal • Celdillas etmoidales • Silla turca • Apófisis clinoides posterior • Apófisis clinoides anterior • Dorso de la silla • Tubérculo anterior de C1 • Proceso espinoso de C1 • Proceso mastoideo del hueso temporal • Apófisis odontoides de C2 • Foramen transverso de C2 • Lámina de C1 • Nasofaringe • Orofaringe • Fosa pterigomaxilar • Cornete inferior • Borde de la orbita • Piso de fosas nasales • Paladar duro • Paladar blando • ETC.

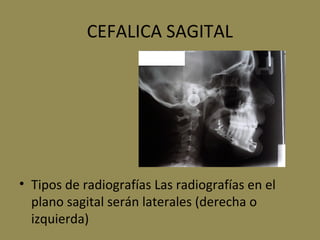

- 25. CEFALICA SAGITAL • Tiposde radiografías Las radiografías en el plano sagital serán laterales (derecha o izquierda)
