1. Análisis de Clima y
Graficación de Datos
Bioclima y Diseño 5º semestre
Arq. Celia R. Gastélum Ramírez

2. Clasificación Climática Köppen-García
• Los climas se definen de acuerdo a los datos de
temperatura y precipitación, en términos
anuales y mensuales.
• Existen cinco grupos climáticos fundamentales
▫ Grupo de climas A: Clima cálido húmedo.
▫ Grupo de climas B: Clima seco.
▫ Grupo de climas C: Clima templado húmedo.
▫ Grupo de climas D: Clima boreal.
▫ Grupo de climas E: Clima polar

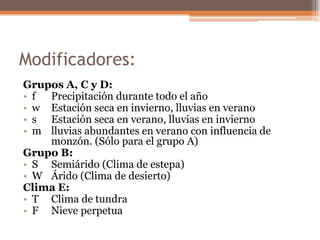

4. Modificadores:
Grupos A, C y D:
• f Precipitación durante todo el año
• w Estación seca en invierno, lluvias en verano
• s Estación seca en verano, lluvias en invierno
• m lluvias abundantes en verano con influencia de
monzón. (Sólo para el grupo A)
Grupo B:
• S Semiárido (Clima de estepa)
• W Árido (Clima de desierto)
Clima E:
• T Clima de tundra
• F Nieve perpetua

6. Culiacán BSw h’
Clima seco, de
estepa, con lluvia en
verano, muy caliente

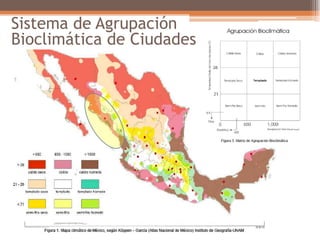

9. Sistema de Agrupación
Bioclimática de Ciudades

10. RECOPILACIÓN DE INFORMACIÓN
Después de analizar la clasificación climática, el
siguiente paso del análisis climático es la recopilación
de información de los parámetros climáticos.
Los datos básicos son:
• Temperatura máxima, media y mínima
• Humedad Relativa, máxima, media y mínima
• Precipitación Pluvial total anual
• Radiación Solar Total, directa y difusa
• Dirección y velocidad del viento
• Nubosidad
• Fenómenos especiales

11. http://smn.cna.gob.mx/

15. ORDENACIÓN DE LA INFORMACIÓN
Para analizar la
información
obtenida, es
necesario
ordenarla en una
hoja electrónica
que nos permita
procesarla de
manera
numérica y
gráfica.

16. • Análisis
Paramétrico -
analizar cada
parámetro por separado
• Análisis Mensual en
sentido vertical -
interrelacionando
varios parámetros.
• Análisis Anual –
▫ se podrá obtener una
caracterización
climática para
conocer con claridad y
precisión como es el
clima del sitio en
cuestión, determinar
cómo es su
comportamiento y
cuales sus
condicionantes
▫ Con base en ello,
establecer conceptos
y estrategias de
diseño adecuadas
ANÁLISIS DE LA INFORMACIÓN

18. Análisis a través de GRÁFICAS
• El análisis puede hacerse con la información
numérica, sin embargo es más sencillo hacerlo a
través de GRÁFICAS.
No es fácil analizar
el comportamiento
climático sin un
PARÁMETRO DE
REFERENCIA

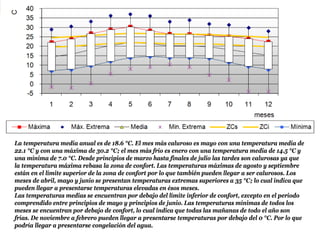

20. La temperatura media anual es de 18.6 °C. El mes más caluroso es mayo con una temperatura media de
22.1 °C y con una máxima de 30.2 °C; el mes más frío es enero con una temperatura media de 14.5 °C y
una mínima de 7.0 °C. Desde principios de marzo hasta finales de julio las tardes son calurosas ya que
la temperatura máxima rebasa la zona de confort. Las temperaturas máximas de agosto y septiembre
están en el límite superior de la zona de confort por lo que también pueden llegar a ser calurosos. Los
meses de abril, mayo y junio se presentan temperaturas extremas superiores a 35 °C; lo cual indica que
pueden llegar a presentarse temperaturas elevadas en ésos meses.
Las temperaturas medias se encuentran por debajo del límite inferior de confort, excepto en el periodo
comprendido entre principios de mayo y principios de junio. Las temperaturas mínimas de todos los
meses se encuentran por debajo de confort, lo cual indica que todas las mañanas de todo el año son
frías. De noviembre a febrero pueden llegar a presentarse temperaturas por debajo del 0 °C. Por lo que
podría llegar a presentarse congelación del agua.

22. Parámetros de Referencia
• Temperatura
▫ Tn = 17.6*0.31 Tm
▫ Zc = Tn ± 2.5 ºC
• Humedad
▫ Confort higrotérmico entre 30 y 70% de HR
• Precipitación
▫ Moderada entre 650 y 1000 mm
• Viento
▫ Entre 0.1 y 1.5 m/s para espacios interiores
▫ Hasta 2.0 m/s para espacios semi-abiertos

23. Análisis Horario

24. Análisis Horario vs Horarios de Uso
