El documento resume el proceso de potabilización del agua que se consume en las escuelas de la ciudad de Buenos Aires. El agua cruda se extrae del Río de la Plata y pasa por un proceso que incluye coagulación, floculación, decantación, filtración, cloración y dosificación de cal antes de ser distribuida a través de redes subterráneas. El proceso transforma el agua cruda en agua potable que cumple con los estándares de calidad para el consumo humano.

1. ¿SABÉS CUÁL ES EL ORIGEN DEL AGUA QUE CONSUMIMOS EN LA ESCUELA ?

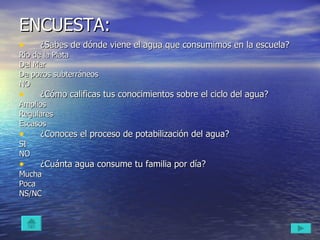

2. ENCUESTA: ¿Sabes de dónde viene el agua que consumimos en la escuela? Río de la Plata Del Mar De pozos subterráneos NO ¿Cómo calificas tus conocimientos sobre el ciclo del agua? Amplios Regulares Escasos ¿Conoces el proceso de potabilización del agua? SI NO ¿Cuánta agua consume tu familia por día? Mucha Poca NS/NC

3. RESULTADOS DE LA ENCUESTA

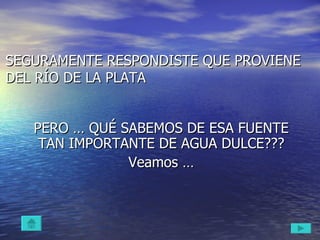

4. SEGURAMENTE RESPONDISTE QUE PROVIENE DEL RÍO DE LA PLATA PERO … QUÉ SABEMOS DE ESA FUENTE TAN IMPORTANTE DE AGUA DULCE??? Veamos …

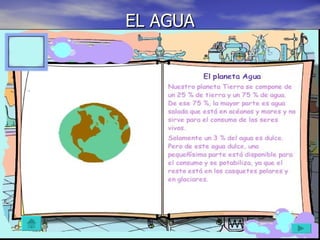

5. EL AGUA

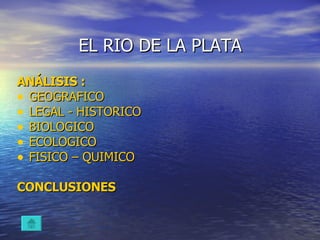

6. EL RIO DE LA PLATA ANÁLISIS : GEOGRAFICO LEGAL - HISTORICO BIOLOGICO ECOLOGICO FISICO – QUIMICO CONCLUSIONES

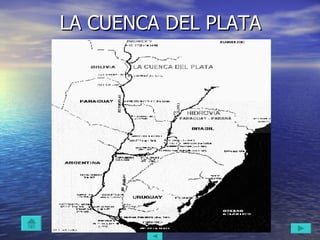

7. LA CUENCA DEL PLATA

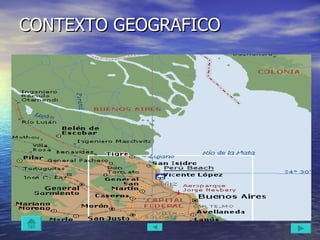

8. CONTEXTO GEOGRAFICO

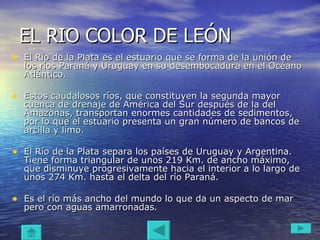

9. EL RIO COLOR DE LEÓN El Río de la Plata es el estuario que se forma de la unión de los ríos Paraná y Uruguay en su desembocadura en el Océano Atlántico. Estos caudalosos ríos, que constituyen la segunda mayor cuenca de drenaje de América del Sur después de la del Amazonas, transportan enormes cantidades de sedimentos, por lo que el estuario presenta un gran número de bancos de arcilla y limo. El Río de la Plata separa los países de Uruguay y Argentina. Tiene forma triangular de unos 219 Km. de ancho máximo, que disminuye progresivamente hacia el interior a lo largo de unos 274 Km. hasta el delta del río Paraná. Es el río más ancho del mundo lo que da un aspecto de mar pero con aguas amarronadas .

10. El Río de la Plata, una fuente privilegiada Por su caudal, de 22.000 m3/s, el Río de la Plata constituye la segunda cuenca fluvial de América del Sur y la principal fuente de abastecimiento de agua de la Ciudad de Buenos Aires y de gran parte del conurbano bonaerense.

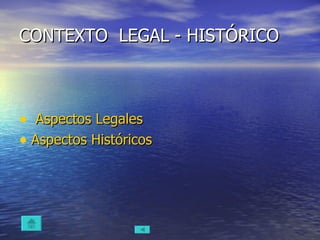

11. CONTEXTO LEGAL - HISTÓRICO Aspectos Legales Aspectos Históricos

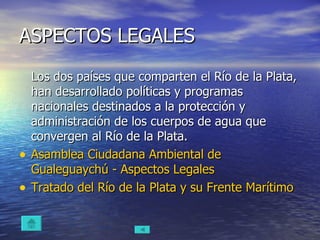

12. ASPECTOS LEGALES Los dos países que comparten el Río de la Plata, han desarrollado políticas y programas nacionales destinados a la protección y administración de los cuerpos de agua que convergen al Río de la Plata. Asamblea Ciudadana Ambiental de Gualeguaychú - Aspectos Legales Tratado del Río de la Plata y su Frente Marítimo

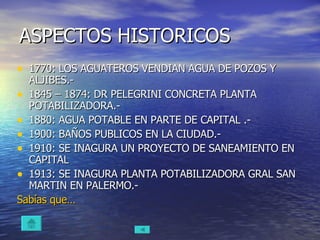

13. ASPECTOS HISTORICOS 1770: LOS AGUATEROS VENDIAN AGUA DE POZOS Y ALJIBES.- 1845 – 1874: DR PELEGRINI CONCRETA PLANTA POTABILIZADORA.- 1880: AGUA POTABLE EN PARTE DE CAPITAL .- 1900: BAÑOS PUBLICOS EN LA CIUDAD.- 1910: SE INAGURA UN PROYECTO DE SANEAMIENTO EN CAPITAL 1913: SE INAGURA PLANTA POTABILIZADORA GRAL SAN MARTIN EN PALERMO.- Sabías que…

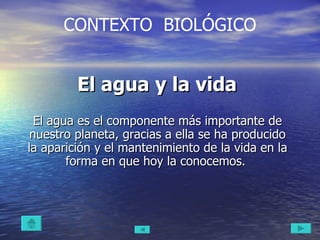

14. El agua y la vida El agua es el componente más importante de nuestro planeta, gracias a ella se ha producido la aparición y el mantenimiento de la vida en la forma en que hoy la conocemos. CONTEXTO BIOLÓGICO

15. El agua, fundamental para la vida El agua constituye entre el 50 y el 90% de todos los organismos vivos. Es un recurso natural renovable necesario para el desarrollo de la vida.

17. CONTEXTO ECOLOGICO

18. Contaminación de ríos y lagos Las basuras producidas por la actividad humana. Los residuos producidos por nuestras actividades. Pesticidas, desechos químicos, metales pesados, residuos radiactivos, etc. Muchas aguas están contaminadas hasta el punto de hacerlas peligrosas para la salud humana, y dañinas para la vida. http :// www.lanacion.com.ar /826624

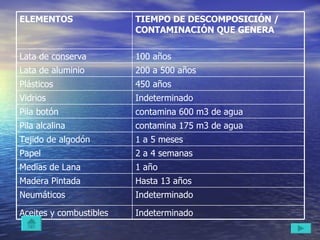

20. Indeterminado Aceites y combustibles Indeterminado Neumáticos Hasta 13 años Madera Pintada 1 año Medias de Lana 2 a 4 semanas Papel 1 a 5 meses Tejido de algodón contamina 175 m3 de agua Pila alcalina contamina 600 m3 de agua Pila botón Indeterminado Vidrios 450 años Plásticos 200 a 500 años Lata de aluminio 100 años Lata de conserva TIEMPO DE DESCOMPOSICIÓN / CONTAMINACIÓN QUE GENERA ELEMENTOS

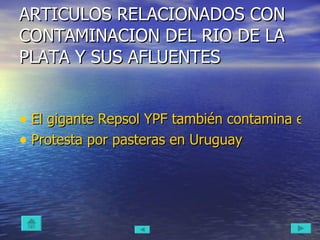

21. ARTICULOS RELACIONADOS CON CONTAMINACION DEL RIO DE LA PLATA Y SUS AFLUENTES El gigante Repsol YPF también contamina el Río de La Plata. Protesta por pasteras en Uruguay

22. Humor Papelero

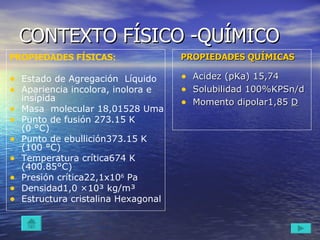

23. CONTEXTO FÍSICO -QUÍMICO PROPIEDADES QUÍMICAS Acidez (pKa) 15,74 Solubilidad 100%KPSn/d Momento dipolar1,85 D PROPIEDADES FÍSICAS: Estado de Agregación Líquido Apariencia incolora, inolora e insípida Masa molecular 18,01528 Uma Punto de fusión 273.15 K (0 °C) Punto de ebullición373.15 K (100 °C) Temperatura crítica674 K (400.85°C) Presión crítica22,1x10 6 Pa Densidad1,0 ×10³ kg/m³ Estructura cristalina Hexagonal

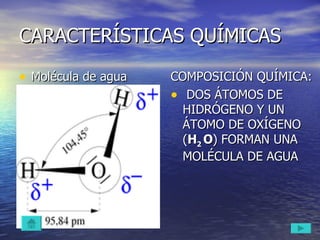

24. CARACTERÍSTICAS QUÍMICAS Molécula de agua COMPOSICIÓN QUÍMICA: DOS ÁTOMOS DE HIDRÓGENO Y UN ÁTOMO DE OXÍGENO ( H 2 O ) FORMAN UNA MOLÉCULA DE AGUA

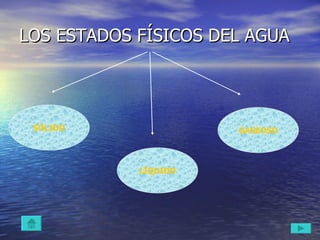

25. LOS ESTADOS FÍSICOS DEL AGUA SÓLIDO LÍQUIDO GASEOSO

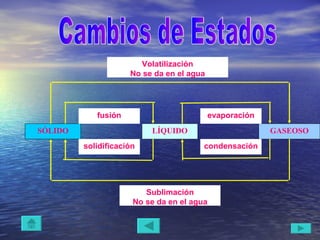

26. SÓLIDO LÍQUIDO GASEOSO Volatilización No se da en el agua condensación evaporación fusión solidificación Sublimación No se da en el agua Cambios de Estados

27. El ciclo del agua

29. El agua cruda es el agua tal como se encuentra en las fuentes, en estado natural, sin tratamiento. Se pueden identificar como fuentes de "agua cruda" a los cursos superficiales o subterráneos, entre ellos, los ríos, arroyos, lagos, lagunas y acuíferos, que el hombre usa como materia prima para abastecerse. EL AGUA CRUDA

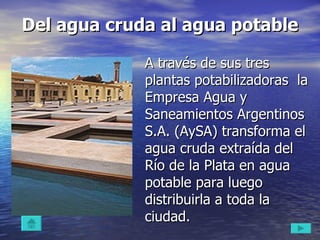

30. Del agua cruda al agua potable A través de sus tres plantas potabilizadoras la Empresa Agua y Saneamientos Argentinos S.A. (AySA) transforma el agua cruda extraída del Río de la Plata en agua potable para luego distribuirla a toda la ciudad.

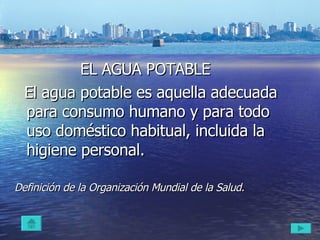

31. El agua potable EL AGUA POTABLE El agua potable es aquella adecuada para consumo humano y para todo uso doméstico habitual, incluida la higiene personal. Definición de la Organización Mundial de la Salud.

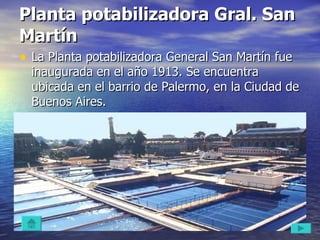

32. Planta potabilizadora Gral. San Martín La Planta potabilizadora General San Martín fue inaugurada en el año 1913. Se encuentra ubicada en el barrio de Palermo, en la Ciudad de Buenos Aires.

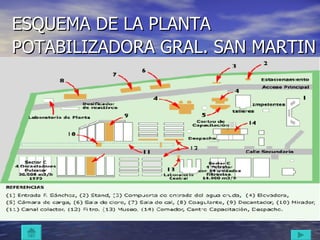

33. ESQUEMA DE LA PLANTA POTABILIZADORA GRAL. SAN MARTIN

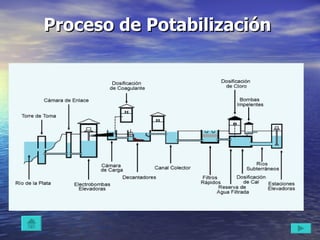

34. Proceso de Potabilización

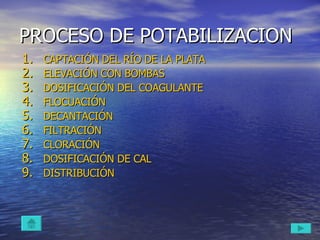

35. PROCESO DE POTABILIZACION CAPTACIÓN DEL RÍO DE LA PLATA ELEVACIÓN CON BOMBAS DOSIFICACIÓN DEL COAGULANTE FLOCUACIÓN DECANTACIÓN FILTRACIÓN CLORACIÓN DOSIFICACIÓN DE CAL DISTRIBUCIÓN

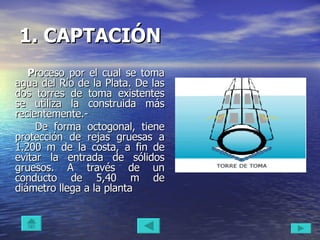

36. 1. CAPTACIÓN P roceso por el cual se toma agua del Río de la Plata. De las dos torres de toma existentes se utiliza la construida más recientemente.- De forma octogonal, tiene protección de rejas gruesas a 1.200 m de la costa, a fin de evitar la entrada de sólidos gruesos. A través de un conducto de 5,40 m de diámetro llega a la planta

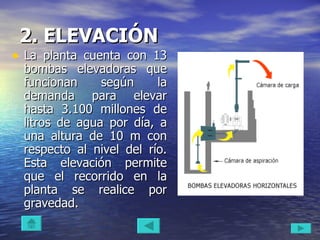

37. 2. ELEVACIÓN La planta cuenta con 13 bombas elevadoras que funcionan según la demanda para elevar hasta 3.100 millones de litros de agua por día, a una altura de 10 m con respecto al nivel del río. Esta elevación permite que el recorrido en la planta se realice por gravedad.

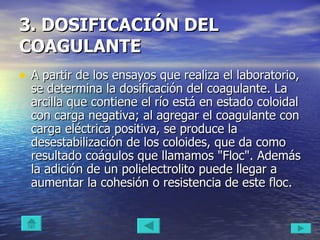

38. 3. DOSIFICACIÓN DEL COAGULANTE A partir de los ensayos que realiza el laboratorio, se determina la dosificación del coagulante. La arcilla que contiene el río está en estado coloidal con carga negativa; al agregar el coagulante con carga eléctrica positiva, se produce la desestabilización de los coloides, que da como resultado coágulos que llamamos "Floc". Además la adición de un polielectrolito puede llegar a aumentar la cohesión o resistencia de este floc.

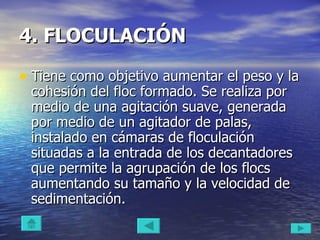

39. 4. FLOCULACIÓN Tiene como objetivo aumentar el peso y la cohesión del floc formado. Se realiza por medio de una agitación suave, generada por medio de un agitador de palas, instalado en cámaras de floculación situadas a la entrada de los decantadores que permite la agrupación de los flocs aumentando su tamaño y la velocidad de sedimentación.

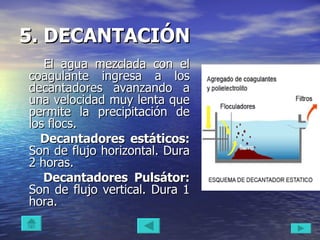

40. 5. DECANTACIÓN El agua mezclada con el coagulante ingresa a los decantadores avanzando a una velocidad muy lenta que permite la precipitación de los flocs. Decantadores estáticos: Son de flujo horizontal. Dura 2 horas. Decantadores Pulsátor: Son de flujo vertical. Dura 1 hora.

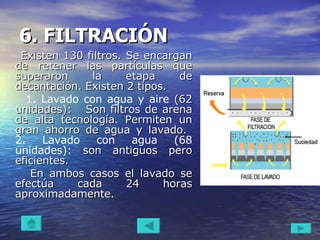

41. 6. FILTRACIÓN Existen 130 filtros. Se encargan de retener las partículas que superaron la etapa de decantación. Existen 2 tipos. 1. Lavado con agua y aire (62 unidades): Son filtros de arena de alta tecnología. Permiten un gran ahorro de agua y lavado. 2. Lavado con agua (68 unidades): son antiguos pero eficientes. En ambos casos el lavado se efectúa cada 24 horas aproximadamente.

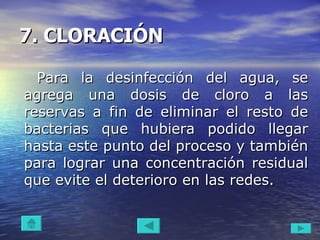

42. 7. CLORACIÓN Para la desinfección del agua, se agrega una dosis de cloro a las reservas a fin de eliminar el resto de bacterias que hubiera podido llegar hasta este punto del proceso y también para lograr una concentración residual que evite el deterioro en las redes.

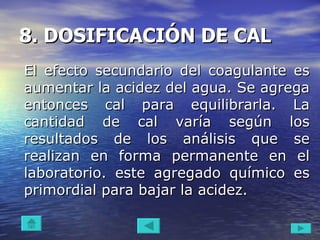

43. 8. DOSIFICACIÓN DE CAL El efecto secundario del coagulante es aumentar la acidez del agua. Se agrega entonces cal para equilibrarla. La cantidad de cal varía según los resultados de los análisis que se realizan en forma permanente en el laboratorio. este agregado químico es primordial para bajar la acidez.

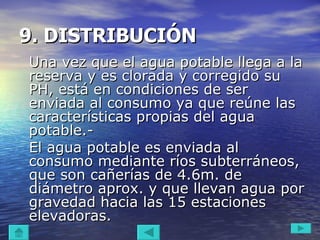

44. 9. DISTRIBUCIÓN Una vez que el agua potable llega a la reserva y es clorada y corregido su PH, está en condiciones de ser enviada al consumo ya que reúne las características propias del agua potable.- El agua potable es enviada al consumo mediante ríos subterráneos, que son cañerías de 4.6m. de diámetro aprox. y que llevan agua por gravedad hacia las 15 estaciones elevadoras.

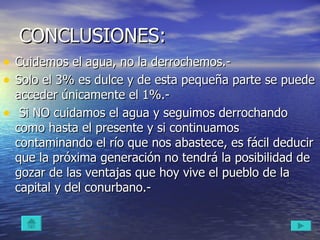

45. CONCLUSIONES: Cuidemos el agua, no la derrochemos.- Solo el 3% es dulce y de esta pequeña parte se puede acceder únicamente el 1%.- Si NO cuidamos el agua y seguimos derrochando como hasta el presente y si continuamos contaminando el río que nos abastece, es fácil deducir que la próxima generación no tendrá la posibilidad de gozar de las ventajas que hoy vive el pueblo de la capital y del conurbano.-

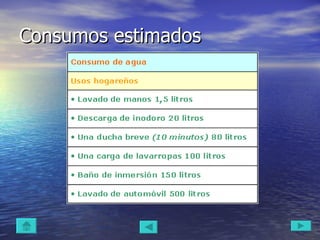

46. Consumos estimados

47. Trabajo realizado por: De Marinis, Juan Alberto Duarte, Ignacio Javier García del Castillo, Silvana Mascaro, José Ángel Salir
