SECCIONES TRANSVERSALES:

2. La sección transversal de un terreno de campo agrícola, es un corte vertical u
horizontal, lo cual permite definir la disposición, dimensión del campo terreno, en el
punto correspondiente a cada sección y su relación como se encuentre naturalmente.
Para poder normalizar las secciones transversales se debe tomar en cuenta la vía del
desagüe, el tipo de canales a realizar dependiendo de su desnivel correspondiente.
En el campo agrícola las secciones transversales son muy importantes en el trazado
de vías como en el levantamiento de un terreno agrícola con el fin de obtener las
curvas de nivel y constituye una de las formas de levantamiento preliminar para el
trazado de un terreno en este caso agrícola.
Para representar el terreno es a través de perfiles o secciones transversales
mostrando las inflexiones del terreno y sus puntos singulares. Los perfiles
longitudinales dan la sección del terreno a lo largo de una marca lineal (son
perpendiculares al eje) de cada determinada distancia, se debe realizar secciones
transversales, que su longitud depende del terreno a representar a cada lado del eje
longitudinal.
Las secciones transversales sirven como referencia para el conocimiento de diversas
aplicaciones de los procesos altimétricos de gran importancia en la topografía
agrícola, que es la nivelación: elevaciones o diferencias de nivel entre dos puntos,
que en sus resultados se usan en proyectos del tipo de riego a utilizar (convencional,
por goteo) cuyas formas se adapten a la topografía existente. Esto se enfatiza a la
aplicación de resultados obtenidos en la nivelación.
El proceso de nivelación con el método de nivelación simple y compuesta está
referido a la parte de nivelación diferencial que es de uso muy común y cuya
aplicación se da en el ámbito de diseño de terrenos agrícolas, con estudios de
perfiles longitudinales a través de un eje central y el estudio de las secciones
transversales referentes establecidas.
El empleo de este método facilita el trazado de las curvas de nivel si son bien
escogidas, las precisiones del trazado en el campo pueden compararse con las
obtenidas empleadas en el método directo. Las secciones deben espaciarse de
acuerdo con las características del terreno, as en lugares donde las curvas de nivel
tengan una curvatura nombrada debe hacerse menos separadas, una sección que
coincida lo más aproximadamente posible con la línea vaguada.
PROCEDIMIENTO:

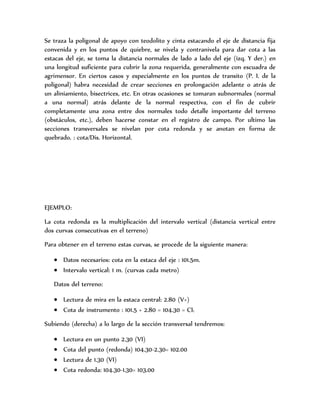

3. Se traza la poligonal de apoyo con teodolito y cinta estacando el eje de distancia fija
convenida y en los puntos de quiebre, se nivela y contranivela para dar cota a las
estacas del eje, se toma la distancia normales de lado a lado del eje (izq. Y der.) en
una longitud suficiente para cubrir la zona requerida, generalmente con escuadra de
agrimensor. En ciertos casos y especialmente en los puntos de transito (P. I. de la
poligonal) habra necesidad de crear secciones en prolongación adelante o atrás de
un aliniamiento, bisectrices, etc. En otras ocasiones se tomaran subnormales (normal
a una normal) atrás delante de la normal respectiva, con el fin de cubrir
completamente una zona entre dos normales todo detalle importante del terreno
(obstáculos, etc.), deben hacerse constar en el registro de campo. Por ultimo las
secciones transversales se nivelan por cota redonda y se anotan en forma de
quebrado. : cota/Dis. Horizontal.
EJEMPLO:
La cota redonda es la multiplicación del intervalo vertical (distancia vertical entre
dos curvas consecutivas en el terreno)
Para obtener en el terreno estas curvas, se procede de la siguiente manera:
 Datos necesarios: cota en la estaca del eje : 101.5m.
 Intervalo vertical: 1 m. (curvas cada metro)
Datos del terreno:
 Lectura de mira en la estaca central: 2.80 (V+)
 Cota de instrumento : 101.5 + 2.80 = 104.30 = CI1
Subiendo (derecha) a lo largo de la sección transversal tendremos:
 Lectura en un punto 2.30 (VI)
 Cota del punto (redonda) 104.30-2.30= 102.00
 Lectura de 1.30 (VI)
 Cota redonda: 104.30-1.30= 103.00

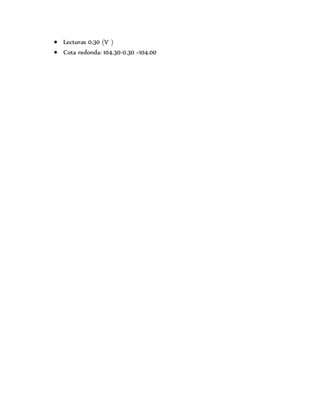

4.  Lecturas 0.30 (V-
)
 Cota redonda: 104.30-0.30 =104.00
