2. Técnicas de Compresión y
Descompresión de Señales
Marcelo Fernando Valdiviezo C.
Carrera de Electrónica y Telecomunicaciones
Octubre - 2020

3. UNIDAD 2: COMPRESIÓN DE
IMÁGENES Y VIDEO
TEMA: CÓDIGOS DE GRAY.

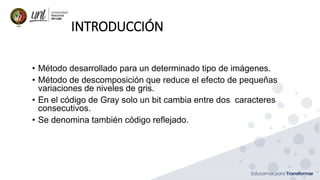

4. INTRODUCCIÓN
• Método desarrollado para un determinado tipo de imágenes.
• Método de descomposición que reduce el efecto de pequeñas
variaciones de niveles de gris.
• En el código de Gray solo un bit cambia entre dos caracteres
consecutivos.
• Se denomina también código reflejado.

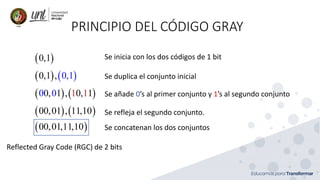

5. PRINCIPIO DEL CÓDIGO GRAY
( )0,1
( ) ( )0,1 , 0,1
( ) ( )0, 1 , 0, 110 10
( ) ( )00,01 , 11,10
( )00,01,11,10
Se inicia con los dos códigos de 1 bit
Se duplica el conjunto inicial
Se añade 0’s al primer conjunto y 1’s al segundo conjunto
Se refleja el segundo conjunto.
Se concatenan los dos conjuntos
Reflected Gray Code (RGC) de 2 bits

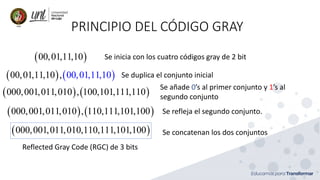

6. PRINCIPIO DEL CÓDIGO GRAY
( )00,01,11,10
( ) ( )00 , 0, 01 ,1 0, 10 ,0 10 , 1 1,11
( ) ( )000,001,011,010 , 100,101,111,110
( ) ( )000,001,011,010 , 110,111,101,100
( )000,001,011,010,110,111,101,100
Se inicia con los cuatro códigos gray de 2 bit
Se duplica el conjunto inicial
Se añade 0’s al primer conjunto y 1’s al
segundo conjunto
Se refleja el segundo conjunto.
Se concatenan los dos conjuntos
Reflected Gray Code (RGC) de 3 bits

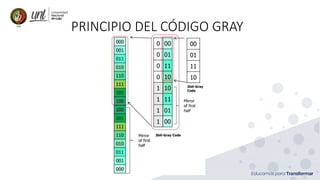

7. PRINCIPIO DEL CÓDIGO GRAY

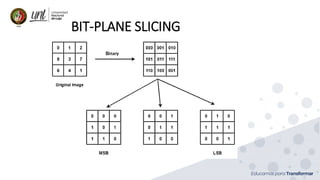

8. BIT-PLANE SLICING

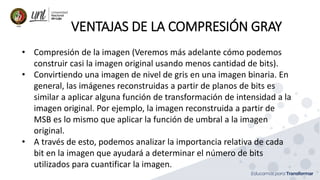

9. VENTAJAS DE LA COMPRESIÓN GRAY
• Compresión de la imagen (Veremos más adelante cómo podemos
construir casi la imagen original usando menos cantidad de bits).
• Convirtiendo una imagen de nivel de gris en una imagen binaria. En
general, las imágenes reconstruidas a partir de planos de bits es
similar a aplicar alguna función de transformación de intensidad a la
imagen original. Por ejemplo, la imagen reconstruida a partir de
MSB es lo mismo que aplicar la función de umbral a la imagen
original.
• A través de esto, podemos analizar la importancia relativa de cada
bit en la imagen que ayudará a determinar el número de bits
utilizados para cuantificar la imagen.
