El documento describe un sensor TPS mixto que combina las funciones de un sensor de tipo potenciómetro y uno de tipo contacto. Tiene 4 terminales y envía una señal ascendente en voltaje y descendente en resistencia. Identifica los terminales VC, VTA, IDL y E2 y sus funciones. Algunos modelos de Nissan tienen 6 terminales, donde 3 corresponden al potenciómetro y 3 al interruptor de ralentí y plena potencia.

1. SENSOR TPS MIXTO
GRUPO DE EXPOSICON
JUAN ABASTO P.
ELIO MAMANI R.
FILOMON ANTEZANA
GERY ARRATIA
LIMBER FLORES
TOMAS FERNANDEZ

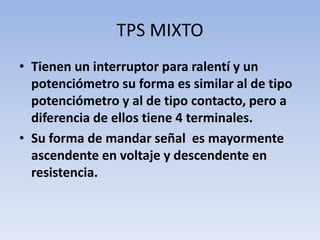

2. TPS MIXTO
• Tienen un interruptor para ralentí y un
potenciómetro su forma es similar al de tipo
potenciómetro y al de tipo contacto, pero a
diferencia de ellos tiene 4 terminales.
• Su forma de mandar señal es mayormente
ascendente en voltaje y descendente en
resistencia.

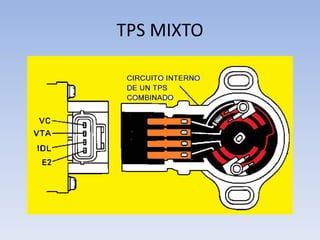

3. TPS MIXTO

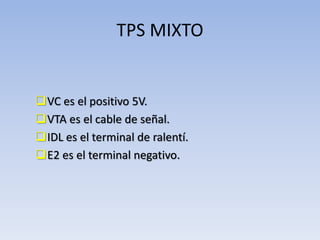

4. TPS MIXTO
VC es el positivo 5V.
VTA es el cable de señal.
IDL es el terminal de ralentí.
E2 es el terminal negativo.

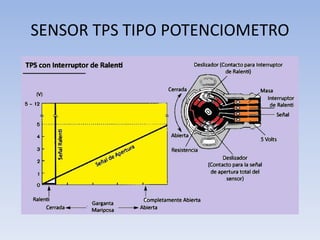

5. SENSOR TPS TIPO POTENCIOMETRO

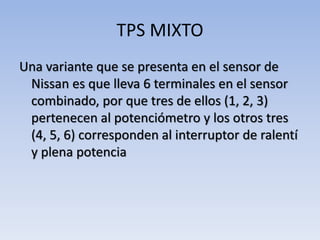

6. TPS MIXTO
Una variante que se presenta en el sensor de
Nissan es que lleva 6 terminales en el sensor
combinado, por que tres de ellos (1, 2, 3)
pertenecen al potenciómetro y los otros tres
(4, 5, 6) corresponden al interruptor de ralentí
y plena potencia

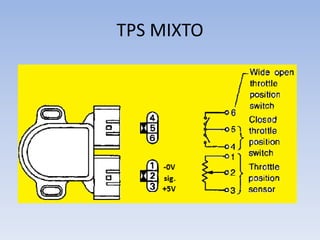

7. TPS MIXTO

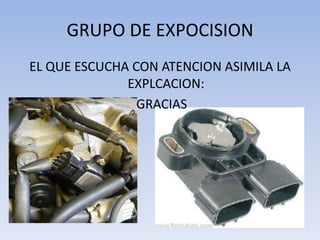

8. GRUPO DE EXPOCISION
EL QUE ESCUCHA CON ATENCION ASIMILA LA
EXPLCACION:
GRACIAS
