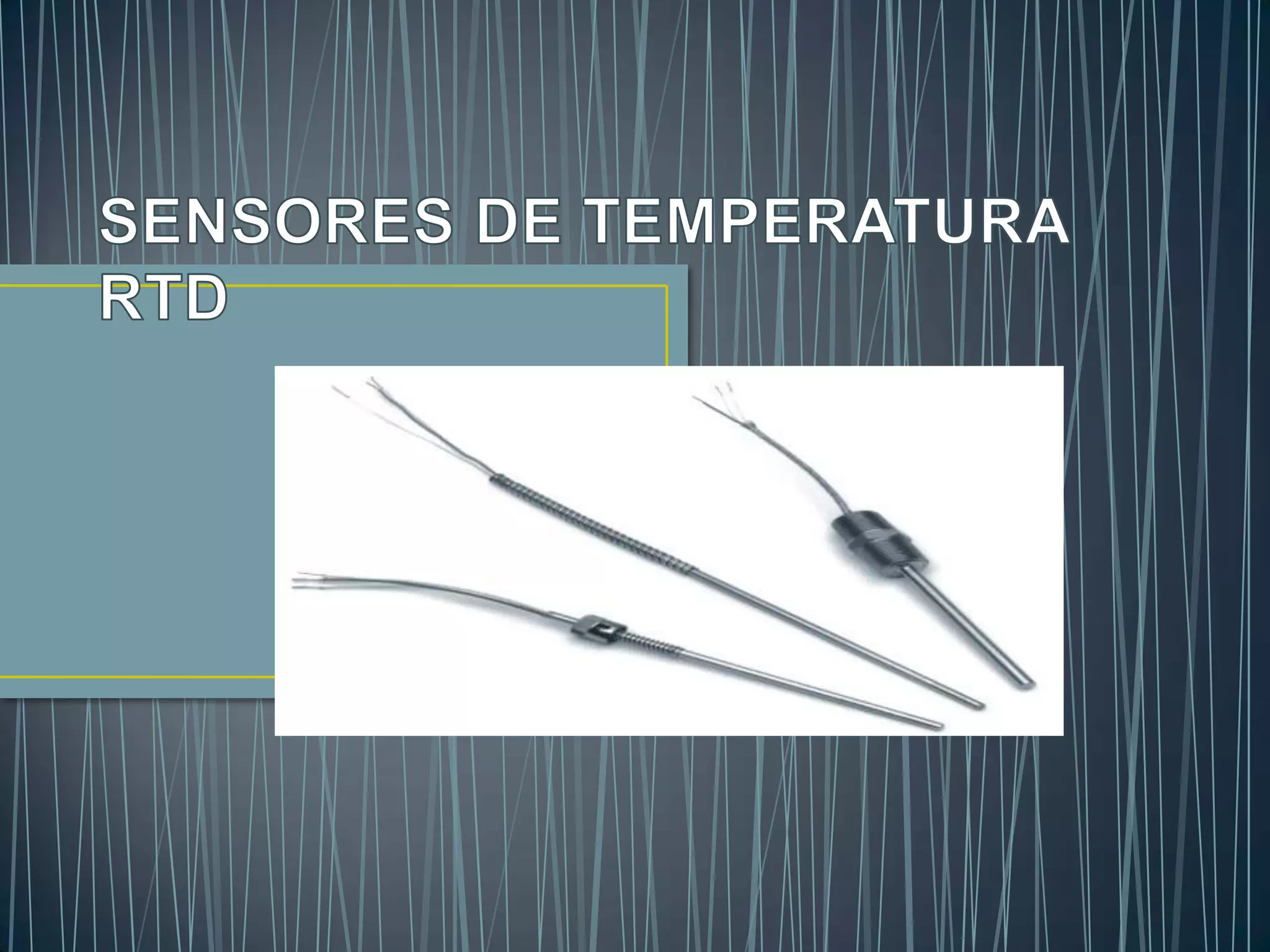

Este documento describe los dispositivos de temperatura resistivos (RTD), los cuales miden la temperatura basándose en que la resistencia eléctrica varía con la temperatura. Explica que se fabrican de alambres finos encapsulados y que los materiales más comunes son el platino, níquel y cobre. También describe los diferentes tipos de montaje, incluyendo de dos hilos, tres hilos y cuatro hilos, y cómo cada uno mitiga los efectos de la temperatura en los cables de conexión.

2. Cada proceso en la industria debe
ser controlado de alguna manera, y
esta necesidad muchas veces
también incluye la medición de la
temperatura.

3. RTD: Resistive Temperature
Device

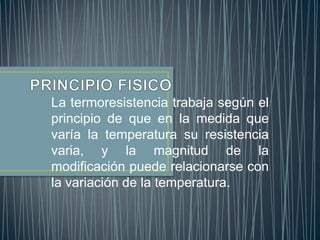

4. La termoresistencia trabaja según el
principio de que en la medida que
varía la temperatura su resistencia
varia, y la magnitud de la
modificación puede relacionarse con
la variación de la temperatura.

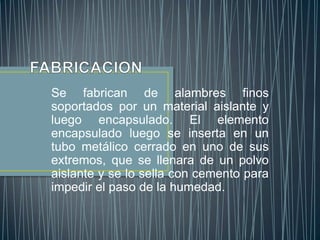

5. Se fabrican de alambres finos
soportados por un material aislante y
luego encapsulado. El elemento
encapsulado luego se inserta en un
tubo metálico cerrado en uno de sus
extremos, que se llenara de un polvo
aislante y se lo sella con cemento para
impedir el paso de la humedad.

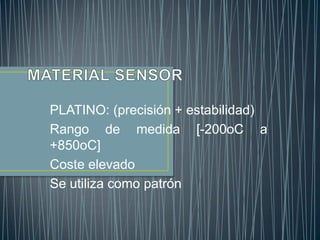

6. PLATINO: (precisión + estabilidad)
Rango de medida [-200oC a
+850oC]
Coste elevado
Se utiliza como patrón

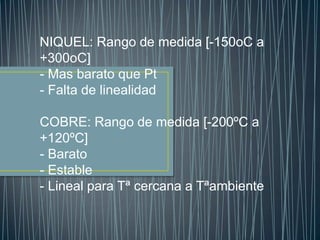

7. NIQUEL: Rango de medida [-150oC a
+300oC]
- Mas barato que Pt
- Falta de linealidad
COBRE: Rango de medida [-200ºC a
+120ºC]
- Barato
- Estable
- Lineal para Tª cercana a Tªambiente

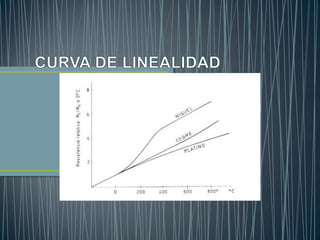

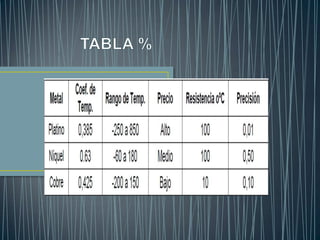

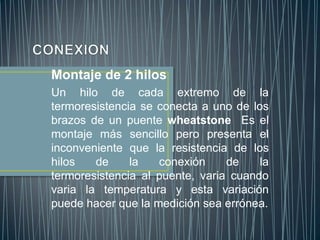

10. Montaje de 2 hilos
Un hilo de cada extremo de la
termoresistencia se conecta a uno de los
brazos de un puente wheatstone Es el
montaje más sencillo pero presenta el
inconveniente que la resistencia de los
hilos de la conexión de la
termoresistencia al puente, varia cuando
varia la temperatura y esta variación
puede hacer que la medición sea errónea.

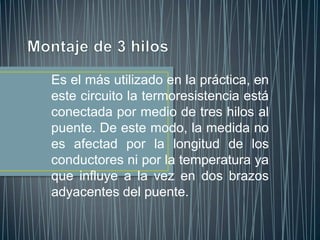

11. Es el más utilizado en la práctica, en
este circuito la termoresistencia está
conectada por medio de tres hilos al
puente. De este modo, la medida no
es afectad por la longitud de los
conductores ni por la temperatura ya
que influye a la vez en dos brazos
adyacentes del puente.

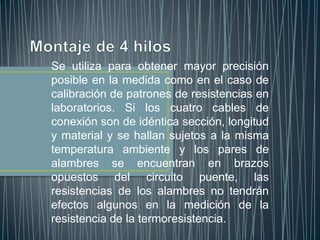

12. Se utiliza para obtener mayor precisión
posible en la medida como en el caso de
calibración de patrones de resistencias en
laboratorios. Si los cuatro cables de
conexión son de idéntica sección, longitud
y material y se hallan sujetos a la misma
temperatura ambiente y los pares de
alambres se encuentran en brazos
opuestos del circuito puente, las
resistencias de los alambres no tendrán
efectos algunos en la medición de la
resistencia de la termoresistencia.

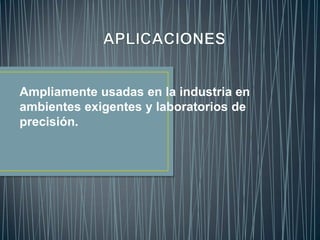

14. Ampliamente usadas en la industria en
ambientes exigentes y laboratorios de
precisión.
