Este documento describe diferentes tipos de sensores resistivos, incluyendo potenciómetros, galgas extensiométricas, detectores de temperatura resistivos (RTD), termistores, magnetorresistencias, fotorresistencias e higrómetros resistivos. Explica cómo cada sensor varía su resistencia eléctrica en respuesta a una entrada física como fuerza, temperatura o luz, haciéndolos útiles para una variedad de aplicaciones de medición.

1. Andrés Felipe Gómez galvis Robinson Ernesto Avella paipa Luis Fernando Pedroza González Ing: Josué acero Mantenimiento electrónico e instrumental industrial Cimm-sogamoso 2010

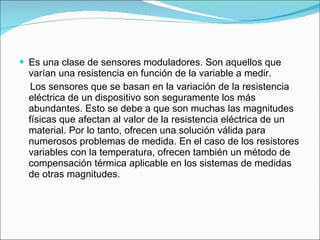

3. Es una clase de sensores moduladores. Son aquellos que varían una resistencia en función de la variable a medir. Los sensores que se basan en la variación de la resistencia eléctrica de un dispositivo son seguramente los más abundantes. Esto se debe a que son muchas las magnitudes físicas que afectan al valor de la resistencia eléctrica de un material. Por lo tanto, ofrecen una solución válida para numerosos problemas de medida. En el caso de los resistores variables con la temperatura, ofrecen también un método de compensación térmica aplicable en los sistemas de medidas de otras magnitudes.

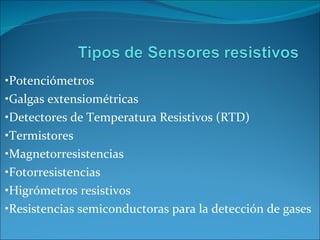

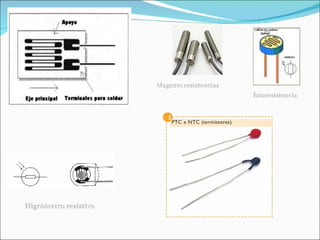

4. • Potenciómetros • Galgas extensiométricas • Detectores de Temperatura Resistivos (RTD) • Termistores • Magnetorresistencias • Fotorresistencias • Higrómetros resistivos • Resistencias semiconductoras para la detección de gases

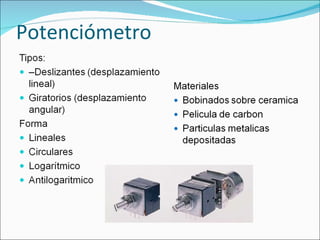

6. Potenciómetro

7. Características reales Resistencia no uniforme en toda la excursión del cursor Resolución no infinita si son bobinados, saltos de hilo Inductáncias y capacidades no despreciables Derivas con la temperatura y autocalentamiento Falta de linealidad debido a la carga Inercias, rozamientos y velocidad máxima Reducción de resolución debido a la resistencia de contacto

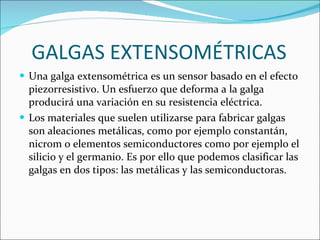

8. GALGAS EXTENSOMÉTRICAS Una galga extensométrica es un sensor basado en el efecto piezorresistivo. Un esfuerzo que deforma a la galga producirá una variación en su resistencia eléctrica. Los materiales que suelen utilizarse para fabricar galgas son aleaciones metálicas, como por ejemplo constantán, nicrom o elementos semiconductores como por ejemplo el silicio y el germanio. Es por ello que podemos clasificar las galgas en dos tipos: las metálicas y las semiconductoras.

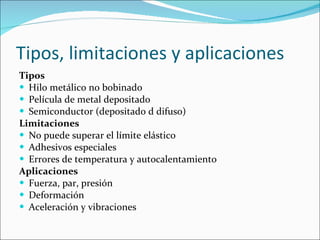

9. Tipos, limitaciones y aplicaciones Tipos Hilo metálico no bobinado Película de metal depositado Semiconductor (depositado d difuso) Limitaciones No puede superar el límite elástico Adhesivos especiales Errores de temperatura y autocalentamiento Aplicaciones Fuerza, par, presión Deformación Aceleración y vibraciones

10. Detectores de temperatura resistivos Son metales cuya resistencia tiene coeficiente térmico positivo (“Resistance Thermal Detector) • Sensibilidad inferior a la de los termistores • Alta linealidad • Material más utilizado: Pt⇒PRT (“Platinum Resistance Thermometer”)

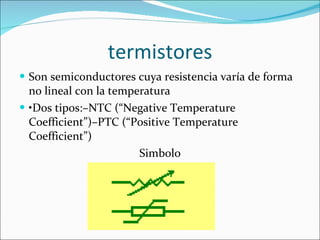

11. termistores Son semiconductores cuya resistencia varía de forma no lineal con la temperatura • Dos tipos:–NTC (“Negative Temperature Coefficient”)–PTC (“Positive Temperature Coefficient”) Simbolo

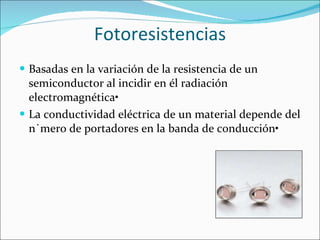

12. Fotoresistencias Basadas en la variación de la resistencia de un semiconductor al incidir en él radiación electromagnética• La conductividad eléctrica de un material depende del número de portadores en la banda de conducción•

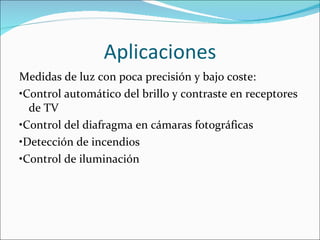

13. Aplicaciones Medidas de luz con poca precisión y bajo coste: • Control automático del brillo y contraste en receptores de TV • Control del diafragma en cámaras fotográficas • Detección de incendios • Control de iluminación

14. Referencias de sensores Sensor resistivo nrx1 Sensor resistivo nr1 Sensor resistivo nra1”1/2 Sensor resistivo fsr
