1. SISTEMA DE
ALMACENAMIENTO
Jhonny Palma
CI: 21.695.951
REPUBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA
EDUACIÓN
I.U.P. SANTIAGO MARIÑO
INGENIERIA EN PETRÓLEO
CATEDRA: PROCESO DE CAMPO

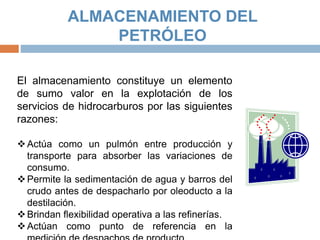

2. ALMACENAMIENTO DEL
PETRÓLEO
El almacenamiento constituye un elemento
de sumo valor en la explotación de los
servicios de hidrocarburos por las siguientes
razones:
Actúa como un pulmón entre producción y
transporte para absorber las variaciones de
consumo.
Permite la sedimentación de agua y barros del
crudo antes de despacharlo por oleoducto a la
destilación.
Brindan flexibilidad operativa a las refinerías.
Actúan como punto de referencia en la

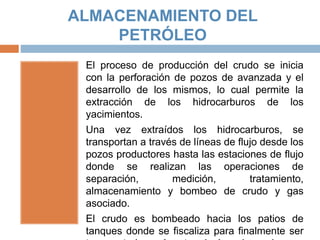

3. ALMACENAMIENTO DEL
PETRÓLEO
El proceso de producción del crudo se inicia
con la perforación de pozos de avanzada y el
desarrollo de los mismos, lo cual permite la
extracción de los hidrocarburos de los
yacimientos.
Una vez extraídos los hidrocarburos, se
transportan a través de líneas de flujo desde los
pozos productores hasta las estaciones de flujo
donde se realizan las operaciones de
separación, medición, tratamiento,
almacenamiento y bombeo de crudo y gas
asociado.
El crudo es bombeado hacia los patios de
tanques donde se fiscaliza para finalmente ser

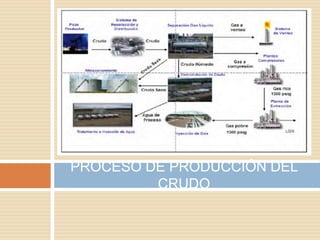

4. PROCESO DE PRODUCCIÓN DEL
CRUDO

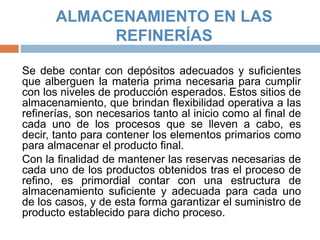

5. ALMACENAMIENTO EN LAS
REFINERÍAS
Se debe contar con depósitos adecuados y suficientes
que alberguen la materia prima necesaria para cumplir
con los niveles de producción esperados. Estos sitios de
almacenamiento, que brindan flexibilidad operativa a las
refinerías, son necesarios tanto al inicio como al final de
cada uno de los procesos que se lleven a cabo, es
decir, tanto para contener los elementos primarios como
para almacenar el producto final.
Con la finalidad de mantener las reservas necesarias de
cada uno de los productos obtenidos tras el proceso de
refino, es primordial contar con una estructura de
almacenamiento suficiente y adecuada para cada uno
de los casos, y de esta forma garantizar el suministro de
producto establecido para dicho proceso.

6. ALMACENAMIENTO DE
DISTRIBUCIÓN
El abastecimiento de los consumidores en
general no puede ser hecho directamente desde
la refinería o desde los lugares de
almacenamiento destinados para esto; para ello
es necesario un proceso de distribución en el
cual la posibilidad de almacenar también juega
un importante papel. Dicho esto, la mejor
manera costo-eficiente de distribución se basa
en la disposición de un terminal de distribución,
surtido desde el lugar de refinación a través del
medio de transporte que se disponga, sea este
un oleoducto, buque o multimodal.

7. CLASIFICACIÓN DE LOS TANQUES DE
ALMACENAMIENTO

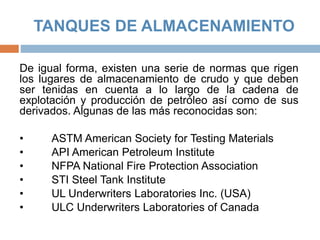

8. TANQUES DE ALMACENAMIENTO
De igual forma, existen una serie de normas que rigen
los lugares de almacenamiento de crudo y que deben
ser tenidas en cuenta a lo largo de la cadena de
explotación y producción de petróleo así como de sus
derivados. Algunas de las más reconocidas son:
• ASTM American Society for Testing Materials
• API American Petroleum Institute
• NFPA National Fire Protection Association
• STI Steel Tank Institute
• UL Underwriters Laboratories Inc. (USA)
• ULC Underwriters Laboratories of Canada

9. TIPOS DE TANQUES DE
ALMACENAMIENTO
La selección del tipo y tamaño de tanques
de almacenamiento se rige por la relación
producción-consumo, las condiciones
ambientales, la localización del tanque y el
tipo de fluido a almacenar. Todos los
tanques antes de ser utilizados, sean
fabricados en taller o en campo, deberán
ser probados antes de que sean puestos en
servicio y regidos según la norma de la que
fueron fabricados.
De forma general, existen cuatro tipos de
tanques de almacenamiento de
hidrocarburos que han sido comprobados y
puestos en uso.

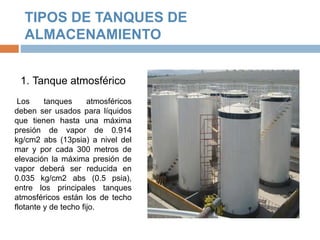

10. TIPOS DE TANQUES DE
ALMACENAMIENTO
1. Tanque atmosférico
Los tanques atmosféricos
deben ser usados para líquidos
que tienen hasta una máxima
presión de vapor de 0.914
kg/cm2 abs (13psia) a nivel del
mar y por cada 300 metros de
elevación la máxima presión de
vapor deberá ser reducida en
0.035 kg/cm2 abs (0.5 psia),
entre los principales tanques
atmosféricos están los de techo
flotante y de techo fijo.

11. TIPOS DE TANQUES DE
ALMACENAMIENTO

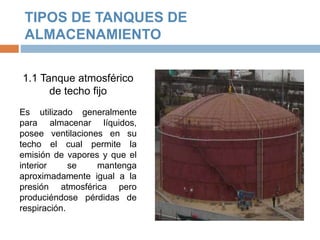

1.1 Tanque atmosférico
de techo fijo
Es utilizado generalmente
para almacenar líquidos,
posee ventilaciones en su
techo el cual permite la
emisión de vapores y que el
interior se mantenga
aproximadamente igual a la
presión atmosférica pero
produciéndose pérdidas de
respiración.

12. TIPOS DE TANQUES DE
ALMACENAMIENTO

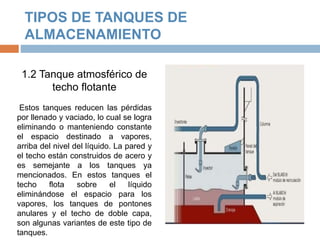

1.2 Tanque atmosférico de
techo flotante
Estos tanques reducen las pérdidas
por llenado y vaciado, lo cual se logra
eliminando o manteniendo constante
el espacio destinado a vapores,
arriba del nivel del líquido. La pared y
el techo están construidos de acero y
es semejante a los tanques ya
mencionados. En estos tanques el
techo flota sobre el líquido
eliminándose el espacio para los
vapores, los tanques de pontones
anulares y el techo de doble capa,
son algunas variantes de este tipo de
tanques.

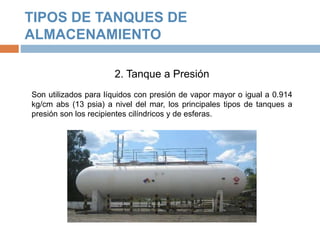

13. TIPOS DE TANQUES DE
ALMACENAMIENTO
2. Tanque a Presión
Son utilizados para líquidos con presión de vapor mayor o igual a 0.914
kg/cm abs (13 psia) a nivel del mar, los principales tipos de tanques a
presión son los recipientes cilíndricos y de esferas.

14. TIPOS DE TANQUES DE
ALMACENAMIENTO

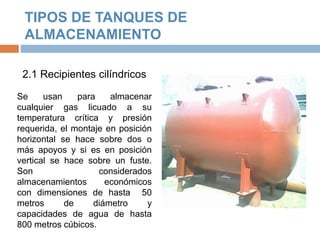

2.1 Recipientes cilíndricos
Se usan para almacenar
cualquier gas licuado a su
temperatura crítica y presión
requerida, el montaje en posición
horizontal se hace sobre dos o
más apoyos y si es en posición
vertical se hace sobre un fuste.
Son considerados
almacenamientos económicos
con dimensiones de hasta 50
metros de diámetro y
capacidades de agua de hasta
800 metros cúbicos.

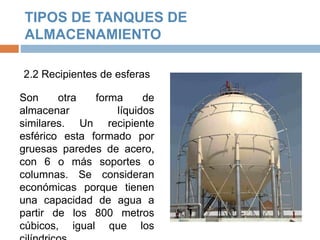

15. TIPOS DE TANQUES DE
ALMACENAMIENTO
2.2 Recipientes de esferas
Son otra forma de
almacenar líquidos
similares. Un recipiente
esférico esta formado por
gruesas paredes de acero,
con 6 o más soportes o
columnas. Se consideran
económicas porque tienen
una capacidad de agua a
partir de los 800 metros
cúbicos, igual que los

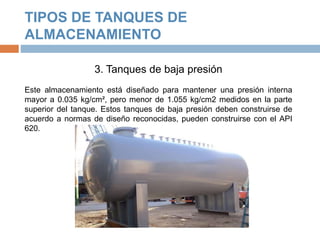

16. TIPOS DE TANQUES DE
ALMACENAMIENTO
3. Tanques de baja presión
Este almacenamiento está diseñado para mantener una presión interna
mayor a 0.035 kg/cm², pero menor de 1.055 kg/cm2 medidos en la parte
superior del tanque. Estos tanques de baja presión deben construirse de
acuerdo a normas de diseño reconocidas, pueden construirse con el API
620.

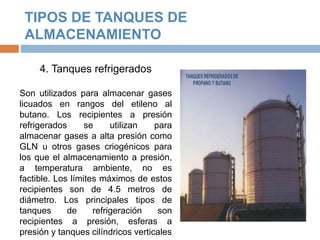

17. TIPOS DE TANQUES DE
ALMACENAMIENTO
4. Tanques refrigerados
Son utilizados para almacenar gases
licuados en rangos del etileno al
butano. Los recipientes a presión
refrigerados se utilizan para
almacenar gases a alta presión como
GLN u otros gases criogénicos para
los que el almacenamiento a presión,
a temperatura ambiente, no es
factible. Los límites máximos de estos
recipientes son de 4.5 metros de
diámetro. Los principales tipos de
tanques de refrigeración son
recipientes a presión, esferas a
presión y tanques cilíndricos verticales

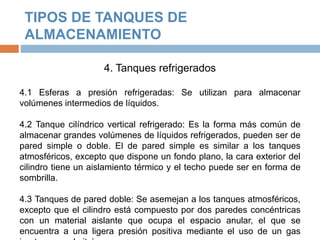

18. TIPOS DE TANQUES DE
ALMACENAMIENTO
4. Tanques refrigerados
4.1 Esferas a presión refrigeradas: Se utilizan para almacenar
volúmenes intermedios de líquidos.
4.2 Tanque cilíndrico vertical refrigerado: Es la forma más común de
almacenar grandes volúmenes de líquidos refrigerados, pueden ser de
pared simple o doble. El de pared simple es similar a los tanques
atmosféricos, excepto que dispone un fondo plano, la cara exterior del
cilindro tiene un aislamiento térmico y el techo puede ser en forma de
sombrilla.
4.3 Tanques de pared doble: Se asemejan a los tanques atmosféricos,
excepto que el cilindro está compuesto por dos paredes concéntricas
con un material aislante que ocupa el espacio anular, el que se
encuentra a una ligera presión positiva mediante el uso de un gas

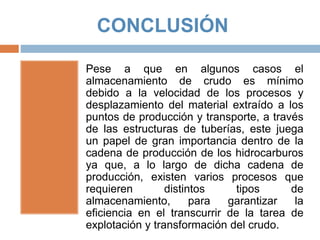

19. CONCLUSIÓN
Pese a que en algunos casos el
almacenamiento de crudo es mínimo
debido a la velocidad de los procesos y
desplazamiento del material extraído a los
puntos de producción y transporte, a través
de las estructuras de tuberías, este juega
un papel de gran importancia dentro de la
cadena de producción de los hidrocarburos
ya que, a lo largo de dicha cadena de
producción, existen varios procesos que
requieren distintos tipos de
almacenamiento, para garantizar la
eficiencia en el transcurrir de la tarea de
explotación y transformación del crudo.
