2. Estructuras:

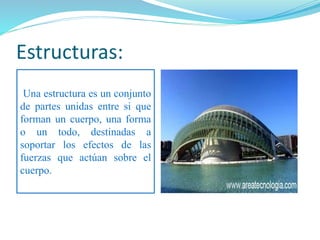

Una estructura es un conjunto
de partes unidas entre si que
forman un cuerpo, una forma
o un todo, destinadas a
soportar los efectos de las
fuerzas que actúan sobre el
cuerpo.

3. Estructuras Metálicas:
Es cualquier estructura donde la
mayoría de las partes que la forman
son materiales metálicos,
normalmente acero. Las estructuras
metálicas se utilizan por norma
general en el sector industrial
porque tienen excelentes
características para la construcción,
son muy funcionales y su coste de
producción suele ser más barato que
otro tipo de estructuras.
Normalmente cualquier proyecto de
ingeniería, arquitectura, etc. utiliza
estructuras metálicas.

4. Las Estructuras Metálicas pueden ser :
Abovedadas TrianguladasColgantes

5. Cerchas

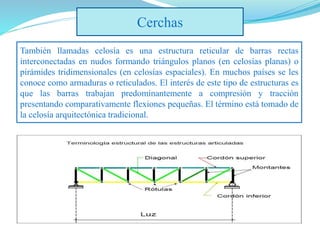

También llamadas celosía es una estructura reticular de barras rectas
interconectadas en nudos formando triángulos planos (en celosías planas) o
pirámides tridimensionales (en celosías espaciales). En muchos países se les
conoce como armaduras o reticulados. El interés de este tipo de estructuras es
que las barras trabajan predominantemente a compresión y tracción
presentando comparativamente flexiones pequeñas. El término está tomado de
la celosía arquitectónica tradicional.

6. Tipos de cerchas o celosías
Las celosías pueden ser construidas con materiales
diversos: acero, madera, aluminio, etc.
Los tipos de cerchas pueden variar en función del equilibrio, conformación y
origen o diseñador. Conocidas como celosías planas, espaciales o como
reticulados y armaduras.
Este tipo de configuración tiene la propiedad de soportar cargas en su plano,
en especial aquellas que actúan sobre las uniones o nodos.

7. Estructura
reticular de
barras de acero,
plaza de Vitoria
De Itspotau
Puente a base
celosías planas
en sus caras

8. La construcción de la losa de
elevación (también llamada el Método
Youtz-Slick) es un método para
construir edificios
de concreto echando el piso o la losa del
techo sobre la losa anterior y luego
levantando la losa con gatos
hidráulicos . Este método de
construcción permite que una gran parte
del trabajo se complete a nivel del suelo,
anulando la necesidad de formar el
trabajo del piso en su lugar. La capacidad
de crear losas de
hormigón monolíticas hace que la
técnica de construcción de losas de
elevación sea útil para crear rápidamente
estructuras con trabajos repetitivos,
como rampas de estacionamiento.
Lift- Slab o losa de elevación

9. Elementos estabilizadores que
garantizan la estabilidad de las
instalaciones que transfieren las
cargas a cimientos de hormigón
reforzado. Esta protegida por un
revestimiento básico y el
revestimiento final se aplica en
el proceso de producción o
durante el montaje.
Una estructura especial, con una
tolda y un marco portante
modificado permite producir un
canal de agua en un punto muy
alejado de la maquina.
Marcos Portantes:Núcleos
El núcleo portante es el mas
utilizado en las construcciones
dentro del núcleo podemos
encontrar escaleras ascensores y
otros
Cables de suspensión
El diseño del cable de Cohestrand
ha sido concebido para dar
respuesta a las exigencias de las
estructuras colgantes, cuyas cargas
se transmiten al cable portante a
través de las abrazaderas péndolas

10. Cables
Por su flexibilidad, los cables solo aguantan fuerzas de tracción, se
comportan de forma inversa a los arcos, en los cuales, debido a su
curvatura, los esfuerzos cortantes y de flexión se pueden hacer nulos y
los esfuerzos de compresión se convierten en el soporte de la
estructura. En el caso de un cable, la geometría que él adquiere al
aplicar las cargas, es tal, que asegura el cumplimiento de las leyes de
equilibrio con el solo trabajo a tracción del elemento.

11. Estructuras Modulares
Una red modular es una
estructura en la que se
relacionan una serie de figuras
iguales o semejantes. Esta
estructura, generalmente
geométrica, es como una malla
,de formas triangulares,
rectangulares o derivadas, que
cubren toda la superficie de la
obra.

12. Puentes Colgantes
Este tipo de puente tiene cables suspendidos entre las pilonas o
torres, más cables de suspensión vertical anclados en ellos que
soportan el peso del tablero inferior, sobre los que cruza el tráfico.
Esta disposición permite que la plataforma esté nivelada o
arqueada hacia arriba para tener más gálibo adicional. Al igual
que otros tipos de puentes colgantes, este tipo a menudo se
construye sin cimbras.

13. Gran puente de Akashi Kaikyo, el puente colgante
de mayor vano del mundo

14. Golden Gate, Bridge, récord de longitud San
Francisco (California)

15. Catenarias
Una catenaria es una curva ideal
que representa físicamente la
curva generada por
una cadena, cuerda o cable sin
rigidez flexional, suspendida de
sus dos extremos y sometida a
un campo gravitatorio uniforme.
Esta palabra proviene
del latín catēnarĭus (‘propio de la
cadena’). La evoluta de
una atractriz es una catenaria.

16. Aplicaciones
Columnas de
la Sagrada
Familia en
Barcelona
Puente de
Hormigón en
el Rio Ulla en
Vedra Galilea,
España.
