1. CURSO RIESGO MODERADO
ANEXOS
PROTECCIÓN ACTIVA, PASIVA Y DETECTORES
SISTEMAS DE PROTECCIÓN
CONTRA INCENDIO

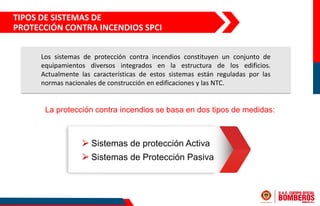

2. La protección contra incendios se basa en dos tipos de medidas:
⮚ Sistemas de protección Activa
⮚ Sistemas de Protección Pasiva
TIPOS DE SISTEMAS DE
PROTECCIÓN CONTRA INCENDIOS SPCI
Los sistemas de protección contra incendios constituyen un conjunto de
equipamientos diversos integrados en la estructura de los edificios.
Actualmente las características de estos sistemas están reguladas por las
normas nacionales de construcción en edificaciones y las NTC.

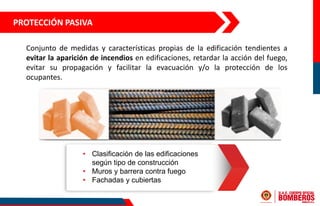

3. PROTECCIÓN PASIVA
Conjunto de medidas y características propias de la edificación tendientes a
evitar la aparición de incendios en edificaciones, retardar la acción del fuego,
evitar su propagación y facilitar la evacuación y/o la protección de los
ocupantes.
• Clasificación de las edificaciones
según tipo de construcción
• Muros y barrera contra fuego
• Fachadas y cubiertas

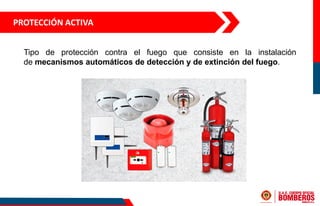

4. PROTECCIÓN ACTIVA
Tipo de protección contra el fuego que consiste en la instalación
de mecanismos automáticos de detección y de extinción del fuego.

5. Sistema de detección de incendios y alarma
Funciona para permitir una
detección temprana y poder
realizar acciones inmediatas
para evitar el desarrollo de un
incendio, así como para la
activación inmediata de
notificación a los ocupantes
de la edificación que permite
el adecuado funcionamiento
del mismo.
PROTECCIÓN ACTIVA

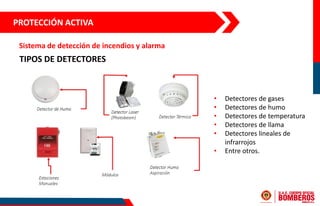

6. TIPOS DE DETECTORES
• Detectores de gases
• Detectores de humo
• Detectores de temperatura
• Detectores de llama
• Detectores lineales de
infrarrojos
• Entre otros.
PROTECCIÓN ACTIVA
Sistema de detección de incendios y alarma

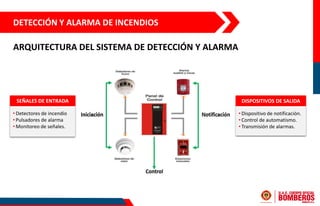

7. • Dispositivo de notificación.
• Control de automatismo.
• Transmisión de alarmas.
ARQUITECTURA DEL SISTEMA DE DETECCIÓN Y ALARMA
DETECCIÓN Y ALARMA DE INCENDIOS
• Detectores de incendio
• Pulsadores de alarma
• Monitoreo de señales.
SEÑALES DE ENTRADA DISPOSITIVOS DE SALIDA

8. Detectores de
temperatura
DETECCIÓN Y ALARMA DE INCENDIOS
SEÑALES DE ENTRADA • Dispositivos de iniciación
Detectores de humo Detectores de llama
Dispositivos de sistemas
hidráulicos (sensores de flujo).
Detectores de gas Estaciones manuales

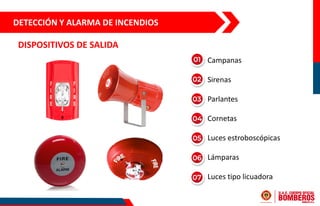

9. DETECCIÓN Y ALARMA DE INCENDIOS
DISPOSITIVOS DE SALIDA
• Campanas
• Sirenas
• Parlantes
• Cornetas
• Luces estroboscópicas
• Lámparas
• Luces tipo licuadora

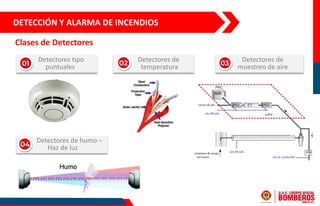

10. Detectores tipo
puntuales
DETECCIÓN Y ALARMA DE INCENDIOS
Clases de Detectores
Detectores de
temperatura
Detectores de
muestreo de aire
Detectores de humo –
Haz de luz

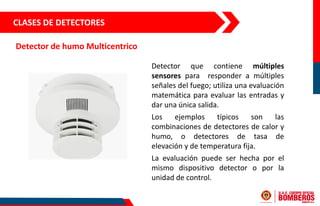

11. CLASES DE DETECTORES
Detector de humo Multicentrico
Detector que contiene múltiples
sensores para responder a múltiples
señales del fuego; utiliza una evaluación
matemática para evaluar las entradas y
dar una única salida.
Los ejemplos típicos son las
combinaciones de detectores de calor y
humo, o detectores de tasa de
elevación y de temperatura fija.
La evaluación puede ser hecha por el
mismo dispositivo detector o por la
unidad de control.

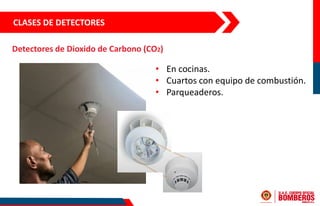

12. CLASES DE DETECTORES
Detectores de Dioxido de Carbono (CO2)
• En cocinas.
• Cuartos con equipo de combustión.
• Parqueaderos.

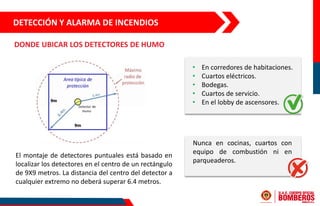

13. DETECCIÓN Y ALARMA DE INCENDIOS
El montaje de detectores puntuales está basado en
localizar los detectores en el centro de un rectángulo
de 9X9 metros. La distancia del centro del detector a
cualquier extremo no deberá superar 6.4 metros.
DONDE UBICAR LOS DETECTORES DE HUMO
Nunca en cocinas, cuartos con
equipo de combustión ni en
parqueaderos.
• En corredores de habitaciones.
• Cuartos eléctricos.
• Bodegas.
• Cuartos de servicio.
• En el lobby de ascensores.
