Este documento describe los componentes y funcionamiento básicos de una fuente de alimentación lineal. Existen cuatro etapas principales: 1) transformación, que reduce la tensión de entrada; 2) rectificación, que convierte la corriente alterna en pulsante; 3) filtrado, que elimina la componente alterna; y 4) estabilización, que mantiene constante la tensión de salida. Las fuentes lineales utilizan un transformador seguido de diodos rectificadores y condensadores de filtrado para proporcionar una tensión continua estable

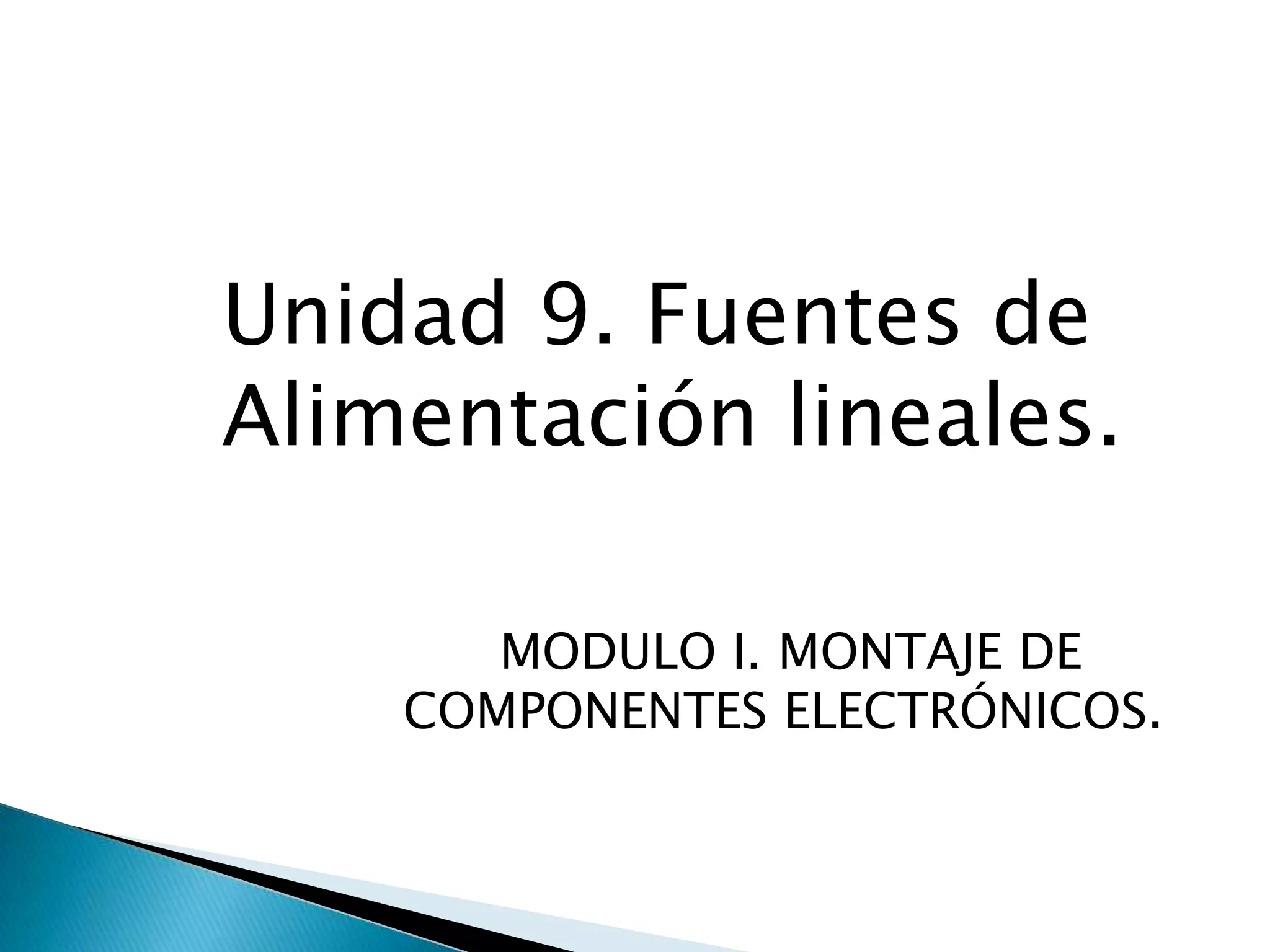

1. Unidad 9. Fuentes de
Alimentación lineales.
MODULO I. MONTAJE DE
COMPONENTES ELECTRÓNICOS.

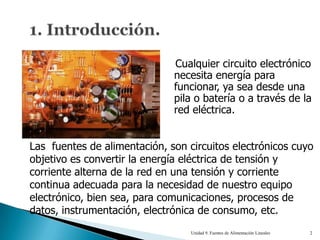

2. Cualquier circuito electrónico
necesita energía para
funcionar, ya sea desde una
pila o batería o a través de la
red eléctrica.
Las fuentes de alimentación, son circuitos electrónicos cuyo
objetivo es convertir la energía eléctrica de tensión y
corriente alterna de la red en una tensión y corriente
continua adecuada para la necesidad de nuestro equipo
electrónico, bien sea, para comunicaciones, procesos de
datos, instrumentación, electrónica de consumo, etc.
Unidad 9. Fuentes de Alimentación Lineales 2

3. • Básicamente existen dos
tipos de fuentes de
alimentación, las lineales,
que utilizan un
transformador para disminuir
el nivel de tensión a nuestra
necesidades del circuito y las
fuentes conmutadas que
utilizan circuitos basados en
transistores y bobinas
trabajando en conmutación
para reducir la tensión.

4. • Corriente Alterna AC
Es aquella que es variable
periódicamente y cambia
una vez el sentido de la
circulación de las cargas
cada cierto tiempo.
• Corriente Continua DC
Es aquella que permanece
constante e invariable y con
el mismo valor a lo largo
del tiempo. Tiene dos polos
uno positivo y otro
negativo.
Unidad 9. Fuentes de Alimentación Lineales 4

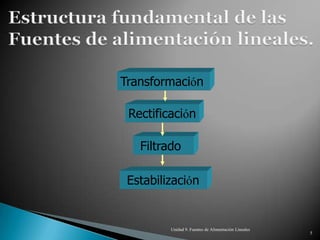

5. Transformación
Rectificación
Filtrado
Estabilización
Unidad 9. Fuentes de Alimentación Lineales
5

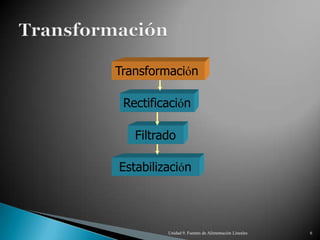

6. Transformación
Rectificación
Filtrado
Estabilización
Unidad 9. Fuentes de Alimentación Lineales 6

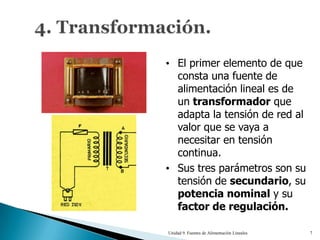

7. • El primer elemento de que
consta una fuente de
alimentación lineal es de
un transformador que
adapta la tensión de red al
valor que se vaya a
necesitar en tensión
continua.
• Sus tres parámetros son su
tensión de secundario, su
potencia nominal y su
factor de regulación.
Unidad 9. Fuentes de Alimentación Lineales 7

8. • Un transformador de 15V
y 20VA tiene una tensión
de 15 voltios eficaces en
los terminales del
secundario cuando está
suministrando 20W, y si
se retira la carga, la
tensión del secundario •En consecuencia, la salida
aumentará hasta un valor de un transformador de 15
especificado por el factor voltios con un factor de
de regulación. regulación del 10%
aumentará 16,5 V cuando no
tenga la carga nominal
conectada al secundario.

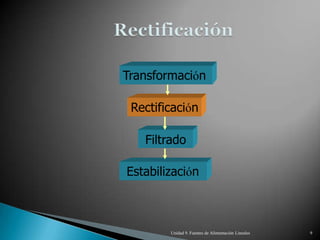

9. Transformación
Rectificación
Filtrado
Estabilización
Unidad 9. Fuentes de Alimentación Lineales 9

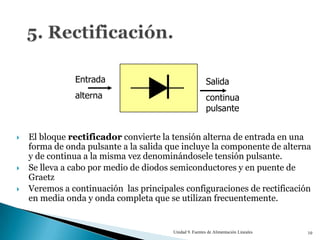

10. Entrada Salida
alterna continua
pulsante
 El bloque rectificador convierte la tensión alterna de entrada en una
forma de onda pulsante a la salida que incluye la componente de alterna
y de continua a la misma vez denominándosele tensión pulsante.
 Se lleva a cabo por medio de diodos semiconductores y en puente de
Graetz
 Veremos a continuación las principales configuraciones de rectificación
en media onda y onda completa que se utilizan frecuentemente.
Unidad 9. Fuentes de Alimentación Lineales 10

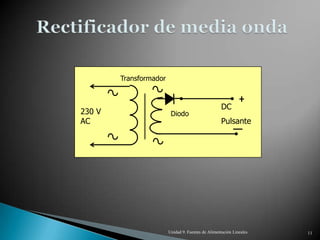

11. Transformador
DC
230 V Diodo
AC Pulsante
Unidad 9. Fuentes de Alimentación Lineales 11

12. Transformador
Puente de Graetz
230
AC
DC
Pulsante
Unidad 9. Fuentes de Alimentación Lineales 12

13. Diodo
Transformador
DC
Pulsante
230
AC
Diodo
Unidad 9. Fuentes de Alimentación Lineales 13

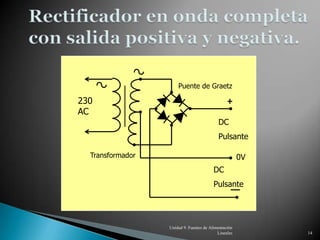

14. Puente de Graetz
230
AC
DC
Pulsante
Transformador 0V
DC
Pulsante
Unidad 9. Fuentes de Alimentación
Lineales 14

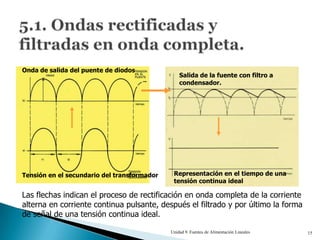

15. Onda de salida del puente de diodos
Salida de la fuente con filtro a
condensador.
Tensión en el secundario del transformador Representación en el tiempo de una
tensión continua ideal
Las flechas indican el proceso de rectificación en onda completa de la corriente
alterna en corriente continua pulsante, después el filtrado y por último la forma
de señal de una tensión continua ideal.
Unidad 9. Fuentes de Alimentación Lineales 15

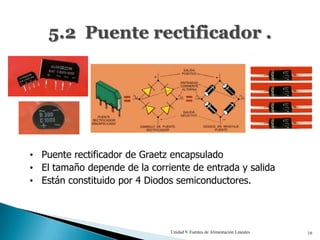

16. 5.2 Puente rectificador .
• Puente rectificador de Graetz encapsulado
• El tamaño depende de la corriente de entrada y salida
• Están constituido por 4 Diodos semiconductores.
Unidad 9. Fuentes de Alimentación Lineales 16

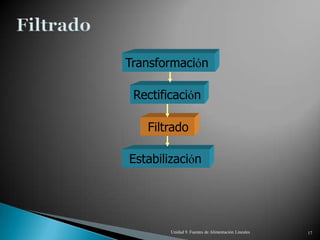

17. Transformación
Rectificación
Filtrado
Estabilización
Unidad 9. Fuentes de Alimentación Lineales 17

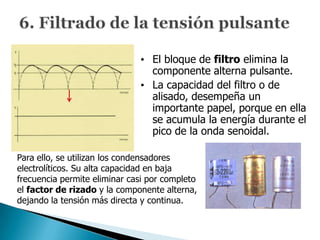

18. • El bloque de filtro elimina la
componente alterna pulsante.
• La capacidad del filtro o de
alisado, desempeña un
importante papel, porque en ella
se acumula la energía durante el
pico de la onda senoidal.
Para ello, se utilizan los condensadores
electrolíticos. Su alta capacidad en baja
frecuencia permite eliminar casi por completo
el factor de rizado y la componente alterna,
dejando la tensión más directa y continua.

19. Transformación
Rectificación
Filtrado
Estabilización
Unidad 9. Fuentes de Alimentación Lineales 19

20.  La estabilización consiste en mantener la
tensión de salida a un valor fijo, sin que se
produzcan variaciones de la tensión a niveles
peligrosos, que puedan dañar nuestro
circuito.
 Para ello, se añade a la salida del rectificador,
un circuito electrónico especial diseñado
para tal fin.
 La tensión de entrada debe de estar siempre
por lo alto de la tensión de salida estabilizada
y a unos 3 voltios como mínimo.
Unidad 9. Fuentes de Alimentación Lineales 20

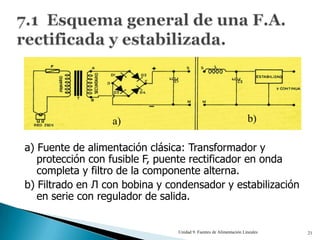

21. a) b)
a) Fuente de alimentación clásica: Transformador y
protección con fusible F, puente rectificador en onda
completa y filtro de la componente alterna.
b) Filtrado en Л con bobina y condensador y estabilización
en serie con regulador de salida.
Unidad 9. Fuentes de Alimentación Lineales 21

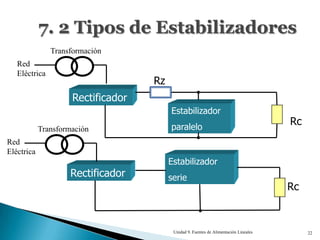

22. 7. 2 Tipos de Estabilizadores
Transformación
Red
Eléctrica
Rz
Rectificador
Estabilizador
paralelo
Rc
Transformación
Red
Eléctrica
Estabilizador
Rectificador serie
Rc
Unidad 9. Fuentes de Alimentación Lineales 22

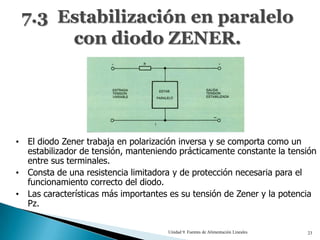

23. 7.3 Estabilización en paralelo
con diodo ZENER.
• El diodo Zener trabaja en polarización inversa y se comporta como un
estabilizador de tensión, manteniendo prácticamente constante la tensión
entre sus terminales.
• Consta de una resistencia limitadora y de protección necesaria para el
funcionamiento correcto del diodo.
• Las características más importantes es su tensión de Zener y la potencia
Pz.
Unidad 9. Fuentes de Alimentación Lineales 23

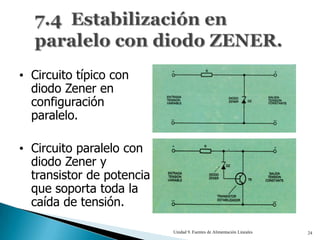

24. • Circuito típico con
diodo Zener en
configuración
paralelo.
• Circuito paralelo con
diodo Zener y
transistor de potencia
que soporta toda la
caída de tensión.
Unidad 9. Fuentes de Alimentación Lineales 24

25. • Elemento regulador que se encuentra
en serie con la carga.
• Depende de una tensión de referencia.
Unidad 9. Fuentes de Alimentación Lineales 25

26. • Son circuitos capaz de variar la resistencia que presenta en
función de la tensión en la carga.
• Como se puede ver, el circuito básico que se crea entre el
elemento estabilizador y la carga es el de un divisor de tensión
Unidad 9. Fuentes de Alimentación Lineales 26

27.  Recae la diferencia
de tensión de
entrada con la
tensión de salida.
 Hay que dotarlo de
un disipador para
evitar un excesivo
calentamiento del
transistor.
