Massiel González

PROF: ING ANDRES SOTO

                 SAIA
La red de distribución en Venezuela se
caracteriza por poseer diferentes niveles de
voltaje de operación. Esta diversidad
técnica permite minimizar las pérdidas de
energía.

El proceso de Distribución de la energía
eléctrica generada y transmitida por
CORPOELEC, es posible gracias a 572
subestaciones, con una capacidad de
transformación      de    9.200    mega
voltamperios, MVA, y una red de
distribución conformada por 88 mil
kilómetros de longitud.

Desde CORPOELEC se desarrolla un plan de
mantenimiento correctivo y preventivo que
permitirá minimizar las fallas en el sistema
de distribución y brindar un servicio de
electricidad confiable y eficiente, a fin de
mejorar la calidad de vida de los usuarios y
usuarias.
¿En qué consiste un Sistema
                                                                de Distribución?

                                                                Es        un       conjunto      de
                                                                instalaciones de entrega de
                                                                energía        eléctrica    a    los
                                                                diferentes                 usuarios,
                                                                comprendidas          entre      los
                                                                centros de energía disponibles
                                                                y las acometidas. Los centros
                                                                de energía disponibles pueden
                                                                ser: Centrales generadoras o
                                                                subestaciones          alimentadas
                                                                por líneas de transmisión.
Un Sistema de Distribución comprende:

     Subestaciones transformadoras
     Red de distribución primaria
     Puntos de transformación
     Red de distribución secundaria
     Instalaciones de alumbrado público
     Acometidas (van desde los postes hasta los medidores de
      energía de los usuarios)

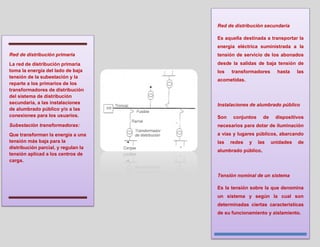

Red de distribución secundaria

                                     Es aquella destinada a transportar la
                                     energía eléctrica suministrada a la
Red de distribución primaria         tensión de servicio de los abonados
La red de distribución primaria      desde la salidas de baja tensión de
toma la energía del lado de baja     los   transformadores       hasta    las
tensión de la subestación y la
                                     acometidas.
reparte a los primarios de los
transformadores de distribución
del sistema de distribución
secundaria, a las instalaciones      Instalaciones de alumbrado público
de alumbrado público y/o a las
conexiones para los usuarios.        Son    conjuntos     de    dispositivos
Subestación transformadoras:         necesarios para dotar de iluminación
Que transforman la energía a una     a vías y lugares públicos, abarcando
tensión más baja para la             las   redes   y    las    unidades   de
distribución parcial, y regulan la
                                     alumbrado público.
tensión aplicad a los centros de
carga.


                                     Tensión nominal de un sistema

                                     Es la tensión sobre la que denomina
                                     un sistema y según la cual son
                                     determinadas ciertas características
                                     de su funcionamiento y aislamiento.
Clasificación funcional del Sistema de distribución:


 Sistemas de sub-transmisión: son circuitos que llevan la energía de la
subestación de sub-transmisión a las subestaciones de distribución.

Subestación de distribución: Reciben energía de los circuitos de sub-
transmisión y la transforman a la tensión de alimentación primaria

 Circuitos primarios o alimentadores: son circuitos que salen de la
subestaciones de distribución hasta los transformadores de distribución

Transformadores de distribución: Están instalados sobre postes, casetas o
sótanos situados próximos a los clientes y convierten la energía a la tensión de
servicio

Circuitos secundarios: reparten la energía de los transformadores de
distribución por las proximidades del consumidor

Acometida: circuitos desde los secundarios de los transformadores hasta los
breakers de entrada en la caja del medidor.
Distribución: Transporte de energía eléctrica hasta los puntos de
consumo (Cargas)


Red de Distribución: Conjunto de circuitos eléctricos conectados
entre sí y eventualmente interconectados con otras redes eléctricas.


Circuitos eléctricos de distribución: Conjunto de soportes,
conductores, transformadores, aisladores y accesorios
utilizados para la distribución de la energía eléctrica.
Clasificación de los circuitos de distribución (Circuitos o
partes de un circuito).
