1. Los subdrenajes tienen por objeto disminuir las presiones de poro o impedir que estas aumenten mediante la recolección de agua. 2. Generalmente consisten en zanjas rellenas de material drenante con tubos en el fondo que se aíslan de las aguas superficiales. 3. Los tipos de subdrenaje incluyen zanjas drenantes, colchones de drenaje y drenes interceptores excavados a mano o máquina.

1. Subdrenaje
«Tiene por objeto disminuir
las presiones de poro o
impedir que estas aumenten.
La cantidad de agua
recolectada, depende de la
permeabilidad del suelo o de
las rocas y de los gradientes
hidráulicos»
GENESIS BRICEÑO C.I.: 22.665.225

2. TIPOSDESUBDRENAJE
Consisten en zanjas
rellenas de material drenante,
adecuadamente compactado,
en el fondo de las cuales
generalmente se disponen
tubos drenantes y que,
normalmente tras un relleno
localizado de tierras, se aíslan
de las aguas superficiales por
una capa impermeable que
sella su parte superior.
«Generalmente, se recomienda
una zanja rectangular de mínimo
40 centímetros, de ancho y 50
centímetros de profundidad»
Su ejecución incluye normalmente
las operaciones siguientes:
 Excavación.
.
 Ejecución del lecho de asiento de
la tubería y disposición del filtro
geo textil.
 Colocación de la tubería.
«No se acopiará el
material excavado a
menos de 60 cm del
borde de la
excavación»
«Una vez abierta la
zanja, su fondo es
impermeable, el lecho
de asiento de los tubos
deberá ser también
impermeable»
Los tubos se tenderán
en sentido ascendente,
con las pendientes y
alineaciones indicadas
en el proyecto.
ZANJAS DRENANTES

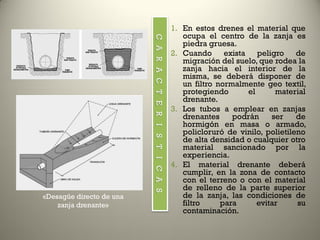

3. 1. En estos drenes el material que
ocupa el centro de la zanja es
piedra gruesa.
2. Cuando exista peligro de
migración del suelo, que rodea la
zanja hacia el interior de la
misma, se deberá disponer de
un filtro normalmente geo textil,
protegiendo el material
drenante.
3. Los tubos a emplear en zanjas
drenantes podrán ser de
hormigón en masa o armado,
policloruró de vinilo, polietileno
de alta densidad o cualquier otro
material sancionado por la
experiencia.
4. El material drenante deberá
cumplir, en la zona de contacto
con el terreno o con el material
de relleno de la parte superior
de la zanja, las condiciones de
filtro para evitar su
contaminación.
CARACTERISTICAS
«Desagüe directo de una
zanja drenante»

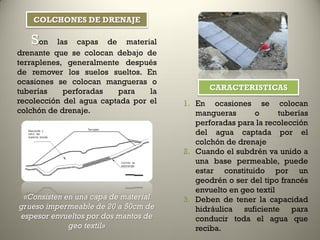

4. Son las capas de material
drenante que se colocan debajo de
terraplenes, generalmente después
de remover los suelos sueltos. En
ocasiones se colocan mangueras o
tuberías perforadas para la
recolección del agua captada por el
colchón de drenaje.
«Consisten en una capa de material
grueso impermeable de 20 a 50cm de
espesor envueltos por dos mantos de
geo textil»
1. En ocasiones se colocan
mangueras o tuberías
perforadas para la recolección
del agua captada por el
colchón de drenaje
2. Cuando el subdrén va unido a
una base permeable, puede
estar constituido por un
geodrén o ser del tipo francés
envuelto en geo textil
3. Deben de tener la capacidad
hidráulica suficiente para
conducir toda el agua que
reciba.
COLCHONES DE DRENAJE
CARACTERISTICAS

5. SUBDRÉN INTERCEPTOR

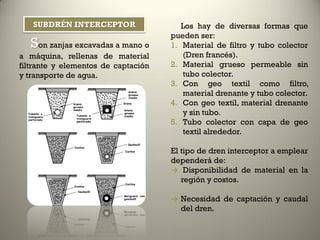

Son zanjas excavadas a mano o
a máquina, rellenas de material
filtrante y elementos de captación
y transporte de agua.
SUBDRÉN INTERCEPTOR Los hay de diversas formas que
pueden ser:
1. Material de filtro y tubo colector
(Dren francés).
2. Material grueso permeable sin
tubo colector.
3. Con geo textil como filtro,
material drenante y tubo colector.
4. Con geo textil, material drenante
y sin tubo.
5. Tubo colector con capa de geo
textil alrededor.
El tipo de dren interceptor a emplear
dependerá de:
→ Disponibilidad de material en la
región y costos.
→ Necesidad de captación y caudal
del dren.

6. CARACTERISTICAS

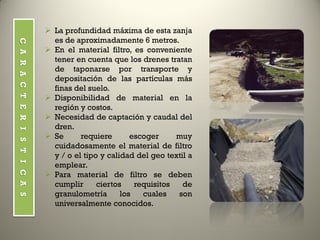

 La profundidad máxima de esta zanja
es de aproximadamente 6 metros.
 En el material filtro, es conveniente
tener en cuenta que los drenes tratan
de taponarse por transporte y
depositación de las partículas más
finas del suelo.
 Disponibilidad de material en la
región y costos.
 Necesidad de captación y caudal del
dren.
 Se requiere escoger muy
cuidadosamente el material de filtro
y / o el tipo y calidad del geo textil a
emplear.
 Para material de filtro se deben
cumplir ciertos requisitos de
granulometría los cuales son
universalmente conocidos.

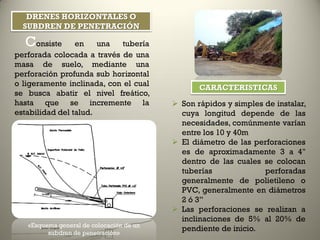

7. Drenes Horizontales o Subdren de
Penetración
Consiste en una tubería
perforada colocada a través de una
masa de suelo, mediante una
perforación profunda sub horizontal
o ligeramente inclinada, con el cual
se busca abatir el nivel freático,
hasta que se incremente la
estabilidad del talud.
 Son rápidos y simples de instalar,
cuya longitud depende de las
necesidades, comúnmente varían
entre los 10 y 40m
 El diámetro de las perforaciones
es de aproximadamente 3 a 4"
dentro de las cuales se colocan
tuberías perforadas
generalmente de polietileno o
PVC, generalmente en diámetros
2 ó 3”
 Las perforaciones se realizan a
inclinaciones de 5% al 20% de
pendiente de inicio.«Esquema general de colocación de un
subdren de penetración»
DRENES HORIZONTALES O
SUBDREN DE PENETRACIÓN
CARACTERISTICAS
