SUBDRENAJES
TIPOS DE SUBDRENAS Y SUS CARACTERISTICAS

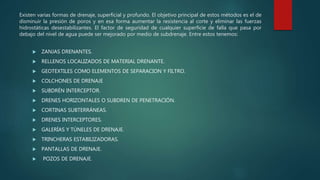

Existen varias formas de drenaje, superficial y profundo. El objetivo principal de estos métodos es el de
disminuir la presión de poros y en esa forma aumentar la resistencia al corte y eliminar las fuerzas
hidrostáticas desestabilizantes. El factor de seguridad de cualquier superficie de falla que pasa por
debajo del nivel de agua puede ser mejorado por medio de subdrenaje. Entre estos tenemos:
 ZANJAS DRENANTES.
 RELLENOS LOCALIZADOS DE MATERIAL DRENANTE.
 GEOTEXTILES COMO ELEMENTOS DE SEPARACION Y FILTRO.
 COLCHONES DE DRENAJE
 SUBDRÉN INTERCEPTOR.
 DRENES HORIZONTALES O SUBDREN DE PENETRACIÓN.
 CORTINAS SUBTERRÁNEAS.
 DRENES INTERCEPTORES.
 GALERÍAS Y TÚNELES DE DRENAJE.
 TRINCHERAS ESTABILIZADORAS.
 PANTALLAS DE DRENAJE.
 POZOS DE DRENAJE.

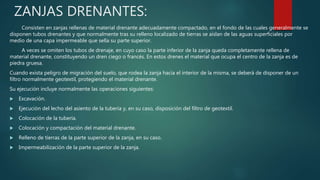

ZANJAS DRENANTES:
Consisten en zanjas rellenas de material drenante adecuadamente compactado, en el fondo de las cuales generalmente se
disponen tubos drenantes y que normalmente tras su relleno localizado de tierras se aíslan de las aguas superficiales por
medio de una capa impermeable que sella su parte superior.
A veces se omiten los tubos de drenaje, en cuyo caso la parte inferior de la zanja queda completamente rellena de
material drenante, constituyendo un dren ciego o francés. En estos drenes el material que ocupa el centro de la zanja es de
piedra gruesa.
Cuando exista peligro de migración del suelo, que rodea la zanja hacia el interior de la misma, se deberá de disponer de un
filtro normalmente geotextil, protegiendo el material drenante.
Su ejecución incluye normalmente las operaciones siguientes:
 Excavación.
 Ejecución del lecho del asiento de la tubería y, en su caso, disposición del filtro de geotextil.
 Colocación de la tubería.
 Colocación y compactación del material drenante.
 Relleno de tierras de la parte superior de la zanja, en su caso.
 Impermeabilización de la parte superior de la zanja.

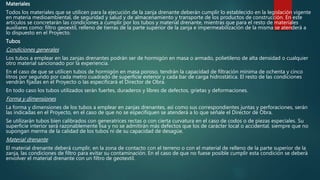

Materiales
Todos los materiales que se utilicen para la ejecución de la zanja drenante deberán cumplir lo establecido en la legislación vigente
en materia medioambiental, de seguridad y salud y de almacenamiento y transporte de los productos de construcción. En este
artículos se concretarán las condiciones a cumplir por los tubos y material drenante, mientras que para el resto de materiales
auxiliares como: filtro geoextil, relleno de tierras de la parte superior de la zanja e impermeabilización de la misma se atenderá a
lo dispuesto en el Proyecto.
Tubos
Condiciones generales
Los tubos a emplear en las zanjas drenantes podrán ser de hormigón en masa o armado, polietileno de alta densidad o cualquier
otro material sancionado por la experiencia.
En el caso de que se utilicen tubos de hormigón en masa poroso, tendrán la capacidad de filtración mínima de ochenta y cinco
litros por segundo por cada metro cuadrado de superficie exterior y cada bar de carga hidrostática. El resto de las condiciones
vendrán fijadas en el Proyecto o las especificará el Director de Obra.
En todo caso los tubos utilizados serán fuertes, duraderos y libres de defectos, grietas y deformaciones.
Forma y dimensiones
La forma y dimensiones de los tubos a emplear en zanjas drenantes, así como sus correspondientes juntas y perforaciones, serán
las indicadas en el Proyecto, en el caso de que no se especifiquen se atenderá a lo que señale el Director de Obra.
Se utilizarán tubos bien calibrados con generatrices rectas o con cierta curvatura en el caso de codos o de piezas especiales. Su
superficie interior será razonablemente lisa y no se admitirán más defectos que los de carácter local o accidental, siempre que no
supongan merma de la calidad de los tubos ni de su capacidad de desagüe.
Material drenante
El material drenante deberá cumplir, en la zona de contacto con el terreno o con el material de relleno de la parte superior de la
zanja, las condiciones de filtro para evitar su contaminación. En el caso de que no fuese posible cumplir esta condición se deberá
envolver el material drenante con un filtro de geotextil.

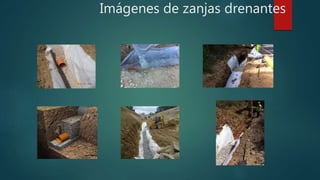

Imágenes de zanjas drenantes

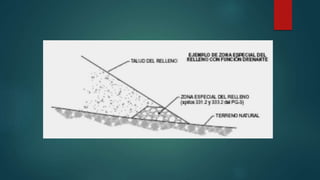

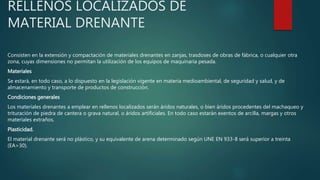

RELLENOS LOCALIZADOS DE
MATERIAL DRENANTE
Consisten en la extensión y compactación de materiales drenantes en zanjas, trasdoses de obras de fábrica, o cualquier otra
zona, cuyas dimensiones no permitan la utilización de los equipos de maquinaria pesada.
Materiales
Se estará, en todo caso, a lo dispuesto en la legislación vigente en materia medioambiental, de seguridad y salud, y de
almacenamiento y transporte de productos de construcción.
Condiciones generales
Los materiales drenantes a emplear en rellenos localizados serán áridos naturales, o bien áridos procedentes del machaqueo y
trituración de piedra de cantera o grava natural, o áridos artificiales. En todo caso estarán exentos de arcilla, margas y otros
materiales extraños.
Plasticidad.
El material drenante será no plástico, y su equivalente de arena determinado según UNE EN 933-8 será superior a treinta
(EA>30).

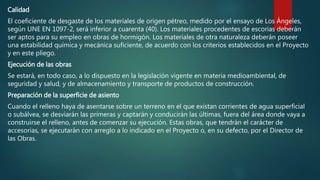

Calidad
El coeficiente de desgaste de los materiales de origen pétreo, medido por el ensayo de Los Ángeles,
según UNE EN 1097-2, será inferior a cuarenta (40). Los materiales procedentes de escorias deberán
ser aptos para su empleo en obras de hormigón. Los materiales de otra naturaleza deberán poseer
una estabilidad química y mecánica suficiente, de acuerdo con los criterios establecidos en el Proyecto
y en este pliego.
Ejecución de las obras
Se estará, en todo caso, a lo dispuesto en la legislación vigente en materia medioambiental, de
seguridad y salud, y de almacenamiento y transporte de productos de construcción.
Preparación de la superficie de asiento
Cuando el relleno haya de asentarse sobre un terreno en el que existan corrientes de agua superficial
o subálvea, se desviarán las primeras y captarán y conducirán las últimas, fuera del área donde vaya a
construirse el relleno, antes de comenzar su ejecución. Estas obras, que tendrán el carácter de
accesorias, se ejecutarán con arreglo a lo indicado en el Proyecto o, en su defecto, por el Director de
las Obras.
GEOTEXTILES COMO ELEMENTOS DE
SEPARACION Y FILTRO
Un geotextil es una tela permeable y flexible de fibras sintéticas, principalmente polipropileno y poliéster, las cuales se pueden fabricar de
forma no tejida (non woven) o tejida (woven) dependiendo de su uso o función a desempeñar. Son objeto de este artículo las aplicaciones
de geotextiles, materiales definidos en el artículo 290, "Geotextiles" de este pliego, utilizados en obras de carretera con las Funciónes de
separadora entre capas de diferente granulometría y Función de filtro en sistemas de drenaje.
Drenaje
El drenaje es el proceso mediante el cual se realiza el pasaje de un lugar a otro de un fluido (líquido o gas), evacuándolo. De esta manera
se efectúa la eliminación por evacuación en el espesor del geotextil sin producir el lavado de finos.
En esta función de drenaje deben tenerse en cuenta los siguientes parámetros:
-Permeabilidad en el plano del geotextil
-Espesor del geotextil
Filtración
La filtración es la propiedad de retención de un material de ciertas partículas sometidas a fuerzas hidrodinámicas al tiempo que permite el
paso de fluidos. La función de filtro debe garantizar su estabilidad hidráulica.
En esta función de filtración deben tenerse en cuenta los siguientes parámetros:
-Permeabilidad.
-Abertura eficaz de los poros.
-Espesor del geotextil.
Separación
La separación impide el contacto entre dos superficies de distintas propiedades físicas, lo cual evita su mezcla y contaminación
aunque permite el flujo libre de líquidos filtrándolos a través del geotextil, puede ser entre dos capas diferentes de suelo aportado
o entre suelo natural y de aporte.
Para evitar la mezcla de materiales debe soportar las cargas estáticas y dinámicas del material de aporte y del tráfico durante su
colocación, así como también la retención de finos. El polipropileno lo mantiene estable ante la alcalinidad del cemento e inerte
frente a los diversos elementos químicos presentes en el terreno.
En la función de separación deben tenerse en cuenta los siguientes aspectos:
-Resistencia a la tracción.
-Resistencia al punzonamiento.
-Elongación a la rotura.
-Perforación dinámica por caída libre de cono.
-Abertura de poros eficaz.
-Espesor del geotextil.
Durabilidad
En caso de utilización del geotextil en ambientes que puedan cons cripciones Técnicas Particulares del Proyecto o, en su defecto el
Director de las Obras, definirán el tipo de ensayo iderarse agresivos, el Pliego de Pres de durabilidad a realizar de entre los
indicados en el apartado 290.2.1.3 de este Pliego, así como el porcentaje de resistencia remanente respecto a la nominal que el
geotextil debe mantener después de ser sometido al ensayo de durabilidad correspondiente.

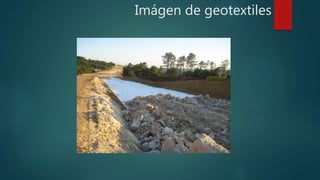

Imágen de geotextiles

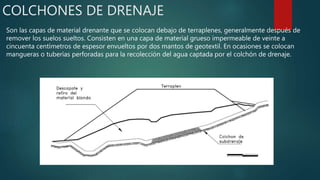

COLCHONES DE DRENAJE
Son las capas de material drenante que se colocan debajo de terraplenes, generalmente después de
remover los suelos sueltos. Consisten en una capa de material grueso impermeable de veinte a
cincuenta centímetros de espesor envueltos por dos mantos de geotextil. En ocasiones se colocan
mangueras o tuberías perforadas para la recolección del agua captada por el colchón de drenaje.

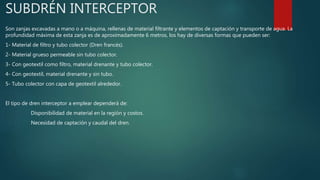

SUBDRÉN INTERCEPTOR
Son zanjas excavadas a mano o a máquina, rellenas de material filtrante y elementos de captación y transporte de agua. La
profundidad máxima de esta zanja es de aproximadamente 6 metros, los hay de diversas formas que pueden ser:
1- Material de filtro y tubo colector (Dren francés).
2- Material grueso permeable sin tubo colector.
3- Con geotextil como filtro, material drenante y tubo colector.
4- Con geotextil, material drenante y sin tubo.
5- Tubo colector con capa de geotextil alrededor.
El tipo de dren interceptor a emplear dependerá de:
Disponibilidad de material en la región y costos.
Necesidad de captación y caudal del dren.

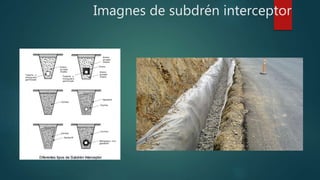

Imagnes de subdrén interceptor
DRENES HORIZONTALES O SUBDREN
DE PENETRACIÓN
Consiste en una tubería perforada colocada a través de una masa de suelo, mediante una perforación profunda subhorizontal o
ligeramente inclinada, con el cual se busca abatir el nivel freático, hasta que se incremente la estabilidad del talud. Son rápidos
y simples de instalar, cuya longitud depende de las necesidades, comúnmente varían entre los diez y los cuarenta metros.
El diámetro de las perforaciones es de aproximadamente 3 a 4 pulgadas dentro de las cuales se colocan tuberías perforadas
generalmente de polietileno o PVC. Deben instalarse de tal manera que se elimine el nivel de agua o la saturación por encima
de la superficie potencial de falla, las perforaciones se realizan a inclinaciones de 5% al 20% de pendiente de inicio.
El rendimiento de las perforaciones de la masa de suelo depende del equipo que se esté empleando y del tipo de material;
entre los equipos más utilizados se pueden mencionar Equipo a Rotopercusión, Equipo a Rotación Hidráulica, Equipo a
Rotación Simple y Equipo a Percusión.
Para el diseño de y ubicación de los drenes se debe hacer previamente un estudio geotécnico para determinar las
características del régimen de aguas subterráneas, así como también de la superficie potencial de falla. Es necesario realizar
mantenimiento de los drenes cada 5 a 8 años, donde existan materiales finos que se puedan sedimentar o raíces que puedan
crecer dentro del dren.

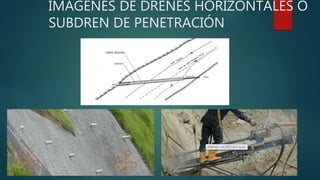

IMÁGENES DE DRENES HORIZONTALES O
SUBDREN DE PENETRACIÓN
CORTINAS SUBTERRÁNEAS
Puede impedirse que el agua subterránea alcance la zona de inestabilidad potencial mediante la construcción de pantallas
impermeables profundas. Las pantallas subterráneas pueden consistir en zanjas profundas rellenas de asfalto o concreto,
tablestacados, cortinas de inyecciones, o líneas de bombeo de agua consistentes en hileras de pozos verticales. El diseño de
estas cortinas debe tener en cuenta los efectos que sobre las áreas adyacentes tiene el cambio del régimen de aguas
subterráneas. Este sistema produce un aumento del nivel freático y represamiento del agua subterránea arriba del deslizamiento
y su utilización debe complementarse con la construcción de subdrenes para controlar los efectos negativos.
Subdrenes Interceptores
Los subdrenes interceptores son zanjas excavadas a mano o con retroexcavadora, rellenas de material filtrante y elementos
de captación y transporte del agua. La profundidad máxima de estas zanjas es de aproximadamente seis metros. Los hay de
diversas formas así:
 1. Con material de filtro y tubo colector .
 2. Con material grueso permeable sin tubo (filtro francés)
 3. Con geotextil como filtro, material grueso y tubo colector.
 4. Con geotextil, material grueso y sin tubo.
 5. Tubo colector con capa gruesa de geotextil a su derredor.
 6. Dren sintético con geomalla, geotextil y tubo colector
El tipo de dren interceptor a emplear dependerá de:
-Disponibilidad de materiales en la región y costos.
-Necesidad de captación y caudal del dren.

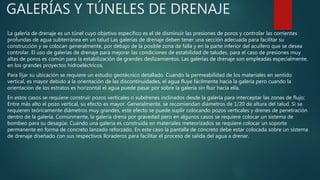

GALERÍAS Y TÚNELES DE DRENAJE
La galería de drenaje es un túnel cuyo objetivo específico es el de disminuir las presiones de poros y controlar las corrientes
profundas de agua subterránea en un talud Las galerías de drenaje deben tener una sección adecuada para facilitar su
construcción y se colocan generalmente, por debajo de la posible zona de falla y en la parte inferior del acuífero que se desea
controlar. El uso de galerías de drenaje para mejorar las condiciones de estabilidad de taludes, para el caso de presiones muy
altas de poros es común para la estabilización de grandes deslizamientos. Las galerías de drenaje son empleadas especialmente,
en los grandes proyectos hidroeléctricos.

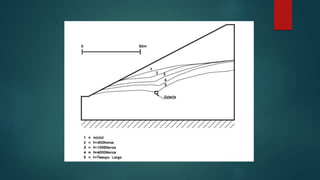

Para fijar su ubicación se requiere un estudio geotécnico detallado. Cuando la permeabilidad de los materiales en sentido
vertical, es mayor debido a la orientación de las discontinuidades, el agua fluye fácilmente hacia la galería pero cuando la
orientación de los estratos es horizontal el agua puede pasar por sobre la galería sin fluir hacia ella.
En estos casos se requiere construir pozos verticales o subdrenes inclinados desde la galería para interceptar las zonas de flujo;
Entre más alto el pozo vertical, su efecto es mayor. Generalmente, se recomiendan diámetros de 1/20 de altura del talud. Si se
requieren teóricamente diámetros muy grandes, este efecto se puede suplir colocando pozos verticales y drenes de penetración
dentro de la galería. Comúnmente, la galería drena por gravedad pero en algunos casos se requiere colocar un sistema de
bombeo para su desagüe. Cuando una galería es construida en materiales meteorizados se requiere colocar un soporte
permanente en forma de concreto lanzado reforzado. En este caso la pantalla de concreto debe estar colocada sobre un sistema
de drenaje diseñado con sus respectivos lloraderos para facilitar el proceso de salida del agua a drenar.

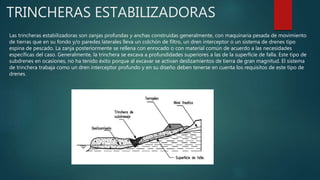

TRINCHERAS ESTABILIZADORAS
Las trincheras estabilizadoras son zanjas profundas y anchas construidas generalmente, con maquinaria pesada de movimiento
de tierras que en su fondo y/o paredes laterales lleva un colchón de filtro, un dren interceptor o un sistema de drenes tipo
espina de pescado. La zanja posteriormente se rellena con enrocado o con material común de acuerdo a las necesidades
específicas del caso. Generalmente, la trinchera se excava a profundidades superiores a las de la superficie de falla. Este tipo de
subdrenes en ocasiones, no ha tenido éxito porque al excavar se activan deslizamientos de tierra de gran magnitud. El sistema
de trinchera trabaja como un dren interceptor profundo y en su diseño deben tenerse en cuenta los requisitos de este tipo de
drenes.
PANTALLAS DE DRENAJE
Las pantallas drenantes, o pantallas drenantes de borde, son zanjas bastante más profundas que anchas —su anchura no suele
superar los veinticinco centímetros (25 cm)— , que se disponen normalmente en el borde de capas de firme o explanada, en
cuyo interior se dispone un filtro geotextil, un alma drenante y generalmente, un dispositivo colector en la parte inferior.
Se distinguen dos tipos de pantallas, dependiendo de cuál sea el alma drenante proyectada:
— In situ, en las que suele ser material granular.
— Prefabricadas, en las que el alma drenante se elabora en un proceso industrial.
Aunque las pantallas drenantes requieren una ocupación de espacio en planta comparativamente menor que otras soluciones
que procuran objetivos similares, presentan condicionantes de limpieza y conservación más estrictos. En el proyecto se deberá
justificar de manera expresa la adecuación de esta solución a la problemática planteada, así como las características y ubicación
de las pantallas drenantes, contemplando de modo expreso sus necesidades de limpieza y conservación, y prescribiendo, salvo
justificación en contra, que su parte superior sea impermeable. Las pantallas drenantes pueden disponerse en contacto con las
capas de firme o muy próximas a ellas. En este caso debe prestarse especial atención a sus condiciones de impermeabilización.
El diámetro interior mínimo del dispositivo colector deberá ser de cien milímetros (100 mm). Cuando la sección no fuera circular,
ésta deberá permitir la inscripción de un círculo de dicho diámetro.

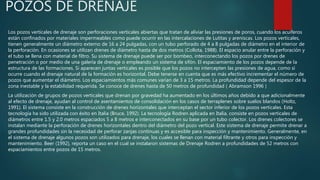

POZOS DE DRENAJE
Los pozos verticales de drenaje son perforaciones verticales abiertas que tratan de aliviar las presiones de poros, cuando los acuíferos
están confinados por materiales impermeables como puede ocurrir en las intercalaciones de Lutitas y areniscas. Los pozos verticales,
tienen generalmente un diámetro externo de 16 a 24 pulgadas, con un tubo perforado de 4 a 8 pulgadas de diámetro en el interior de
la perforación. En ocasiones se utilizan drenes de diámetro hasta de dos metros (Collota, 1988). El espacio anular entre la perforación y
el tubo se llena con material de filtro. Su sistema de drenaje puede ser por bombeo, interconectando los pozos por drenes de
penetración o por medio de una galería de drenaje o empleando un sistema de sifón. El espaciamiento de los pozos depende de la
estructura de las formaciones. Si aparecen juntas verticales es posible que los pozos no intercepten las presiones de agua, como sí
ocurre cuando el drenaje natural de la formación es horizontal. Debe tenerse en cuenta que es más efectivo incrementar el número de
pozos que aumentar el diámetro. Los espaciamientos más comunes varían de 3 a 15 metros. La profundidad depende del espesor de la
zona inestable y la estabilidad requerida. Se conoce de drenes hasta de 50 metros de profundidad ( Abramson 1996 )

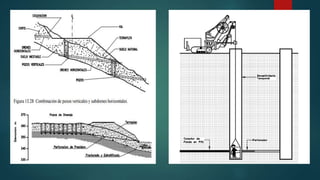

La utilización de grupos de pozos verticales que drenan por gravedad ha aumentado en los últimos años debido a que adicionalmente
al efecto de drenaje, ayudan al control de asentamientos de consolidación en los casos de terraplenes sobre suelos blandos (Holtz,
1991). El sistema consiste en la construcción de drenes horizontales que interceptan el sector inferior de los pozos verticales. Esta
tecnología ha sido utilizada con éxito en Italia (Bruce, 1992). La tecnología Rodren aplicada en Italia, consiste en pozos verticales de
diámetros entre 1.5 y 2.0 metros espaciados 5 a 8 metros e interconectados en su base por un tubo colector. Los drenes colectores se
instalan mediante la perforación de drenes horizontales dentro del diámetro del pozo vertical. Este sistema de drenaje permite drenar a
grandes profundidades sin la necesidad de perforar zanjas continuas y es accesible para inspección y mantenimiento. Generalmente, en
el sistema de drenaje algunos pozos son utilizados para drenaje, los cuales se llenan con material filtrante y otros para inspección y
mantenimiento. Beer (1992), reporta un caso en el cual se instalaron sistemas de Drenaje Rodren a profundidades de 52 metros con
espaciamientos entre pozos de 15 metros.
Subdrenajes presentacion

Más contenido relacionado

La actualidad más candente

Drenaje subterráneo
Drenaje subterráneoDrenaje subterráneo
Drenaje subterráneo
KARLA RIVAS VIELMA

Método aashto 93 para el diseño de pavimentos rigidos
Método aashto 93 para el diseño de pavimentos rigidosMétodo aashto 93 para el diseño de pavimentos rigidos
Método aashto 93 para el diseño de pavimentos rigidos
Jonathan Fuentes

Empalme traslape
Empalme traslapeEmpalme traslape
Empalme traslape
leopeng1988

Drenaje subteraneo
Drenaje subteraneoDrenaje subteraneo
Drenaje subteraneo
Shamir Daniel Parra Cañas

Calzaduras y muros pantalla
Calzaduras y muros pantallaCalzaduras y muros pantalla
Calzaduras y muros pantalla
Jorge washington Ramírez Quispe

Factores que intervienen en el diseño de pavimento
Factores que intervienen en el diseño de pavimentoFactores que intervienen en el diseño de pavimento
Factores que intervienen en el diseño de pavimento
Yfdella Hernandez

Estudio de canteras sanganato
Estudio de canteras sanganatoEstudio de canteras sanganato
Estudio de canteras sanganato
Renatto Motta Zevallos

06.00 diseño de pavimentos rigidos aashto 93
06.00 diseño de pavimentos rigidos aashto 9306.00 diseño de pavimentos rigidos aashto 93
06.00 diseño de pavimentos rigidos aashto 93
Juan Soto

Drenajes subterraneos
Drenajes subterraneosDrenajes subterraneos
Drenajes subterraneos
Johanny Quintero

01.00 introduccion a pavimentos
01.00 introduccion a pavimentos01.00 introduccion a pavimentos
01.00 introduccion a pavimentos
Juan Soto

Tipos de Subdrenaje y sus Caracteristicas
Tipos de Subdrenaje y sus CaracteristicasTipos de Subdrenaje y sus Caracteristicas
Tipos de Subdrenaje y sus Caracteristicas
José Eduardo Guzmán Marcano

Calzaduras en edificaciones
Calzaduras en edificacionesCalzaduras en edificaciones
Calzaduras en edificaciones
Ronald Serrano Cervantes

Lineamientos para el diseño de juntas
Lineamientos para el diseño de juntasLineamientos para el diseño de juntas
Lineamientos para el diseño de juntas
Diego Andres

CONCRETO CICLÓPEO
CONCRETO CICLÓPEOCONCRETO CICLÓPEO
CONCRETO CICLÓPEO
ruthgloriabeatoquisp

Subdrenaje o drenaje subterraneo
Subdrenaje o drenaje subterraneoSubdrenaje o drenaje subterraneo
Subdrenaje o drenaje subterraneo
jorge diaz

1. mejoramiento de_la_subrasante[1]
1. mejoramiento de_la_subrasante[1]1. mejoramiento de_la_subrasante[1]
1. mejoramiento de_la_subrasante[1]
Roland Romeo

Pilotes presentacion
Pilotes presentacionPilotes presentacion
Pilotes presentacion
Orlando Butron Silisque

Concretos en climas frios..
Concretos en climas frios..Concretos en climas frios..
Concretos en climas frios..
TORRE FUERTE SRL

Construccion de pozos de agua
Construccion de pozos de aguaConstruccion de pozos de agua
Construccion de pozos de agua
Jhylmar Freddy Ortiz Cespedes

Concreto In Situ pst
Concreto In Situ pstConcreto In Situ pst
Concreto In Situ pst
Leydi Regalado


La actualidad más candente (20)

Drenaje subterráneo
Drenaje subterráneoDrenaje subterráneo
Drenaje subterráneo

Método aashto 93 para el diseño de pavimentos rigidos
Método aashto 93 para el diseño de pavimentos rigidosMétodo aashto 93 para el diseño de pavimentos rigidos
Método aashto 93 para el diseño de pavimentos rigidos

Empalme traslape
Empalme traslapeEmpalme traslape
Empalme traslape

Drenaje subteraneo
Drenaje subteraneoDrenaje subteraneo
Drenaje subteraneo

Calzaduras y muros pantalla
Calzaduras y muros pantallaCalzaduras y muros pantalla
Calzaduras y muros pantalla

Factores que intervienen en el diseño de pavimento
Factores que intervienen en el diseño de pavimentoFactores que intervienen en el diseño de pavimento
Factores que intervienen en el diseño de pavimento

Estudio de canteras sanganato
Estudio de canteras sanganatoEstudio de canteras sanganato
Estudio de canteras sanganato

06.00 diseño de pavimentos rigidos aashto 93
06.00 diseño de pavimentos rigidos aashto 9306.00 diseño de pavimentos rigidos aashto 93
06.00 diseño de pavimentos rigidos aashto 93

Drenajes subterraneos
Drenajes subterraneosDrenajes subterraneos
Drenajes subterraneos

01.00 introduccion a pavimentos
01.00 introduccion a pavimentos01.00 introduccion a pavimentos
01.00 introduccion a pavimentos

Tipos de Subdrenaje y sus Caracteristicas
Tipos de Subdrenaje y sus CaracteristicasTipos de Subdrenaje y sus Caracteristicas
Tipos de Subdrenaje y sus Caracteristicas

Calzaduras en edificaciones
Calzaduras en edificacionesCalzaduras en edificaciones
Calzaduras en edificaciones

Lineamientos para el diseño de juntas
Lineamientos para el diseño de juntasLineamientos para el diseño de juntas
Lineamientos para el diseño de juntas

CONCRETO CICLÓPEO
CONCRETO CICLÓPEOCONCRETO CICLÓPEO
CONCRETO CICLÓPEO

Subdrenaje o drenaje subterraneo
Subdrenaje o drenaje subterraneoSubdrenaje o drenaje subterraneo
Subdrenaje o drenaje subterraneo

1. mejoramiento de_la_subrasante[1]
1. mejoramiento de_la_subrasante[1]1. mejoramiento de_la_subrasante[1]
1. mejoramiento de_la_subrasante[1]

Pilotes presentacion
Pilotes presentacionPilotes presentacion
Pilotes presentacion

Concretos en climas frios..
Concretos en climas frios..Concretos en climas frios..
Concretos en climas frios..

Construccion de pozos de agua
Construccion de pozos de aguaConstruccion de pozos de agua
Construccion de pozos de agua

Concreto In Situ pst
Concreto In Situ pstConcreto In Situ pst
Concreto In Situ pst


Destacado

Característica de los subdrenajes
Característica de los subdrenajesCaracterística de los subdrenajes
Característica de los subdrenajes
miguel rodriguez

Aguas en los suelos
Aguas en los suelosAguas en los suelos
Aguas en los suelos
Marianela Diaz

Ensayo tipo de subdrenajescaracteristicas
Ensayo tipo de subdrenajescaracteristicasEnsayo tipo de subdrenajescaracteristicas
Ensayo tipo de subdrenajescaracteristicas
carsig

Revista digital drenaje
Revista digital drenajeRevista digital drenaje
Revista digital drenaje
José luis Perez Chacón

Equipo 4
Equipo 4Equipo 4
Equipo 4
HIsmael SG

Como mejorar la respuesta mecanica de la subrasante en vias a traves de metod...
Como mejorar la respuesta mecanica de la subrasante en vias a traves de metod...Como mejorar la respuesta mecanica de la subrasante en vias a traves de metod...
Como mejorar la respuesta mecanica de la subrasante en vias a traves de metod...
jhon

Polideportivo x2
Polideportivo x2Polideportivo x2
Polideportivo x2
Estefani Franco M

Presentación de propuesta para complejo polideportivo en 1º de Mayo
Presentación de propuesta para complejo polideportivo en 1º de Mayo Presentación de propuesta para complejo polideportivo en 1º de Mayo
Presentación de propuesta para complejo polideportivo en 1º de Mayo
José Antonio Artusi

Presentacion de Cubiertas y Techos SAC...fabricacion de techos metalicos Curv...
Presentacion de Cubiertas y Techos SAC...fabricacion de techos metalicos Curv...Presentacion de Cubiertas y Techos SAC...fabricacion de techos metalicos Curv...
Presentacion de Cubiertas y Techos SAC...fabricacion de techos metalicos Curv...
Cubiertas y Techos SAC

Geotextiles
GeotextilesGeotextiles
Geotextiles
Dayron Alexis

Manual drenaje para carreteras 2009-INVIAS
Manual drenaje para carreteras 2009-INVIASManual drenaje para carreteras 2009-INVIAS
Detalles constructivos Cubiertas
Detalles constructivos CubiertasDetalles constructivos Cubiertas
Detalles constructivos Cubiertas
Jose Antonio Fuentes

DRENAJE VIAL
DRENAJE VIALDRENAJE VIAL
DRENAJE VIAL
nevely

Obras de drenaje para carreteras
Obras de drenaje para carreterasObras de drenaje para carreteras
Obras de drenaje para carreteras
manuelgerman35

Obras de drenaje unidad 3
Obras de drenaje unidad 3Obras de drenaje unidad 3
Obras de drenaje unidad 3
Israel Rmz


Destacado (15)

Característica de los subdrenajes
Característica de los subdrenajesCaracterística de los subdrenajes
Característica de los subdrenajes

Aguas en los suelos
Aguas en los suelosAguas en los suelos
Aguas en los suelos

Ensayo tipo de subdrenajescaracteristicas
Ensayo tipo de subdrenajescaracteristicasEnsayo tipo de subdrenajescaracteristicas
Ensayo tipo de subdrenajescaracteristicas

Revista digital drenaje
Revista digital drenajeRevista digital drenaje
Revista digital drenaje

Equipo 4
Equipo 4Equipo 4
Equipo 4

Como mejorar la respuesta mecanica de la subrasante en vias a traves de metod...
Como mejorar la respuesta mecanica de la subrasante en vias a traves de metod...Como mejorar la respuesta mecanica de la subrasante en vias a traves de metod...
Como mejorar la respuesta mecanica de la subrasante en vias a traves de metod...

Polideportivo x2
Polideportivo x2Polideportivo x2
Polideportivo x2

Presentación de propuesta para complejo polideportivo en 1º de Mayo
Presentación de propuesta para complejo polideportivo en 1º de Mayo Presentación de propuesta para complejo polideportivo en 1º de Mayo
Presentación de propuesta para complejo polideportivo en 1º de Mayo

Presentacion de Cubiertas y Techos SAC...fabricacion de techos metalicos Curv...
Presentacion de Cubiertas y Techos SAC...fabricacion de techos metalicos Curv...Presentacion de Cubiertas y Techos SAC...fabricacion de techos metalicos Curv...
Presentacion de Cubiertas y Techos SAC...fabricacion de techos metalicos Curv...

Geotextiles
GeotextilesGeotextiles
Geotextiles

Manual drenaje para carreteras 2009-INVIAS
Manual drenaje para carreteras 2009-INVIASManual drenaje para carreteras 2009-INVIAS
Manual drenaje para carreteras 2009-INVIAS

Detalles constructivos Cubiertas
Detalles constructivos CubiertasDetalles constructivos Cubiertas
Detalles constructivos Cubiertas

DRENAJE VIAL
DRENAJE VIALDRENAJE VIAL
DRENAJE VIAL

Obras de drenaje para carreteras
Obras de drenaje para carreterasObras de drenaje para carreteras
Obras de drenaje para carreteras

Obras de drenaje unidad 3
Obras de drenaje unidad 3Obras de drenaje unidad 3
Obras de drenaje unidad 3


Similar a Subdrenajes presentacion

Características de los subdrenajes
Características de los subdrenajesCaracterísticas de los subdrenajes
Características de los subdrenajes
francisco17341224

Subdrenajes.
Subdrenajes.Subdrenajes.
Subdrenajes.
Maria Mercado

Tipos de drenajes subterráneos y caracteristicas
Tipos de drenajes subterráneos y caracteristicasTipos de drenajes subterráneos y caracteristicas
Tipos de drenajes subterráneos y caracteristicas
Albenis Angulo la Cruz

Tipos de drenajes subterráneos y caracteristicas
Tipos de drenajes subterráneos y caracteristicasTipos de drenajes subterráneos y caracteristicas
Tipos de drenajes subterráneos y caracteristicas
Albenis Angulo la Cruz

REVISTA DIGITAL.
REVISTA DIGITAL.REVISTA DIGITAL.
Elementos de drenaje subterraneo
Elementos de drenaje subterraneoElementos de drenaje subterraneo
Elementos de drenaje subterraneo
Miguel Aizpurua

Ensayo drenajes
Ensayo drenajesEnsayo drenajes
Ensayo drenajes
Pedro Rivas

Subdrenajes
SubdrenajesSubdrenajes
Subdrenajes
MIGUEL DUGARTE

Tipos de drenajes y su clasificacion
Tipos de drenajes y su clasificacionTipos de drenajes y su clasificacion
Tipos de drenajes y su clasificacion
Laura Montes Contreras

Subdrenajes
SubdrenajesSubdrenajes
Subdrenajes
Luis Useche Astorga

(Obr. arte 3 y muros) especificaciones tecnicas parte 5
(Obr. arte 3 y muros) especificaciones tecnicas parte 5(Obr. arte 3 y muros) especificaciones tecnicas parte 5
(Obr. arte 3 y muros) especificaciones tecnicas parte 5
rolando arias ticllasuca

Subdrenajes
SubdrenajesSubdrenajes
Subdrenajes
genesis briceño

Sub drenajes, revista
Sub drenajes, revistaSub drenajes, revista
Sub drenajes, revista
alba marina ortiz santiago

Ensayo drenajes subterraneos
Ensayo drenajes subterraneosEnsayo drenajes subterraneos
Ensayo drenajes subterraneos
nelianaduran

diferencias_permeab flex y rigid.pdf
diferencias_permeab flex y rigid.pdfdiferencias_permeab flex y rigid.pdf
diferencias_permeab flex y rigid.pdf
Victor Junior Guadalupe Aguilar

Tecnicas basicas de Diseño de Presa de Tierra
Tecnicas basicas de Diseño de Presa de TierraTecnicas basicas de Diseño de Presa de Tierra
Tecnicas basicas de Diseño de Presa de Tierra
JOHNNY JARA RAMOS

ESTUDIO GEOTECNIO grupo N° 4 Relleno sanitario.pptx
ESTUDIO GEOTECNIO grupo N° 4 Relleno sanitario.pptxESTUDIO GEOTECNIO grupo N° 4 Relleno sanitario.pptx
ESTUDIO GEOTECNIO grupo N° 4 Relleno sanitario.pptx
Jesús Martín Bonifaz Saavedra

Permeabilidad
PermeabilidadPermeabilidad
Permeabilidad
Daniel Cuevas S

Drenaje subterráneo
Drenaje subterráneoDrenaje subterráneo
Drenaje subterráneo
vazquez30

Grecia drenaje
Grecia drenajeGrecia drenaje
Grecia drenaje
Greciaramirezm


Similar a Subdrenajes presentacion (20)

Características de los subdrenajes
Características de los subdrenajesCaracterísticas de los subdrenajes
Características de los subdrenajes

Subdrenajes.
Subdrenajes.Subdrenajes.
Subdrenajes.

Tipos de drenajes subterráneos y caracteristicas
Tipos de drenajes subterráneos y caracteristicasTipos de drenajes subterráneos y caracteristicas
Tipos de drenajes subterráneos y caracteristicas

Tipos de drenajes subterráneos y caracteristicas
Tipos de drenajes subterráneos y caracteristicasTipos de drenajes subterráneos y caracteristicas
Tipos de drenajes subterráneos y caracteristicas

REVISTA DIGITAL.
REVISTA DIGITAL.REVISTA DIGITAL.
REVISTA DIGITAL.

Elementos de drenaje subterraneo
Elementos de drenaje subterraneoElementos de drenaje subterraneo
Elementos de drenaje subterraneo

Ensayo drenajes
Ensayo drenajesEnsayo drenajes
Ensayo drenajes

Subdrenajes
SubdrenajesSubdrenajes
Subdrenajes

Tipos de drenajes y su clasificacion
Tipos de drenajes y su clasificacionTipos de drenajes y su clasificacion
Tipos de drenajes y su clasificacion

Subdrenajes
SubdrenajesSubdrenajes
Subdrenajes

(Obr. arte 3 y muros) especificaciones tecnicas parte 5
(Obr. arte 3 y muros) especificaciones tecnicas parte 5(Obr. arte 3 y muros) especificaciones tecnicas parte 5
(Obr. arte 3 y muros) especificaciones tecnicas parte 5

Subdrenajes
SubdrenajesSubdrenajes
Subdrenajes

Sub drenajes, revista
Sub drenajes, revistaSub drenajes, revista
Sub drenajes, revista

Ensayo drenajes subterraneos
Ensayo drenajes subterraneosEnsayo drenajes subterraneos
Ensayo drenajes subterraneos

diferencias_permeab flex y rigid.pdf
diferencias_permeab flex y rigid.pdfdiferencias_permeab flex y rigid.pdf
diferencias_permeab flex y rigid.pdf

Tecnicas basicas de Diseño de Presa de Tierra
Tecnicas basicas de Diseño de Presa de TierraTecnicas basicas de Diseño de Presa de Tierra
Tecnicas basicas de Diseño de Presa de Tierra

ESTUDIO GEOTECNIO grupo N° 4 Relleno sanitario.pptx
ESTUDIO GEOTECNIO grupo N° 4 Relleno sanitario.pptxESTUDIO GEOTECNIO grupo N° 4 Relleno sanitario.pptx
ESTUDIO GEOTECNIO grupo N° 4 Relleno sanitario.pptx

Permeabilidad
PermeabilidadPermeabilidad
Permeabilidad

Drenaje subterráneo
Drenaje subterráneoDrenaje subterráneo
Drenaje subterráneo

Grecia drenaje
Grecia drenajeGrecia drenaje
Grecia drenaje


Más de José luis Perez Chacón

características y clasificación de los drenajes
características y clasificación de los drenajescaracterísticas y clasificación de los drenajes
características y clasificación de los drenajes
José luis Perez Chacón

drenaje transversales en la vialidad
drenaje transversales en la vialidaddrenaje transversales en la vialidad
drenaje transversales en la vialidad
José luis Perez Chacón

Para que son los drenajes viales, ensayo expositivo
Para que son los drenajes viales, ensayo expositivoPara que son los drenajes viales, ensayo expositivo
Para que son los drenajes viales, ensayo expositivo
José luis Perez Chacón

Drenaje longitudinal
Drenaje longitudinalDrenaje longitudinal
Drenaje longitudinal
José luis Perez Chacón

Mapa conceptual electiva 5
Mapa conceptual electiva 5Mapa conceptual electiva 5
Mapa conceptual electiva 5
José luis Perez Chacón

Mapa Conceptual de Elementos del Tránsito
Mapa Conceptual de Elementos del Tránsito Mapa Conceptual de Elementos del Tránsito
Mapa Conceptual de Elementos del Tránsito
José luis Perez Chacón


Más de José luis Perez Chacón (6)

características y clasificación de los drenajes
características y clasificación de los drenajescaracterísticas y clasificación de los drenajes
características y clasificación de los drenajes

drenaje transversales en la vialidad
drenaje transversales en la vialidaddrenaje transversales en la vialidad
drenaje transversales en la vialidad

Para que son los drenajes viales, ensayo expositivo
Para que son los drenajes viales, ensayo expositivoPara que son los drenajes viales, ensayo expositivo
Para que son los drenajes viales, ensayo expositivo

Drenaje longitudinal
Drenaje longitudinalDrenaje longitudinal
Drenaje longitudinal

Mapa conceptual electiva 5
Mapa conceptual electiva 5Mapa conceptual electiva 5
Mapa conceptual electiva 5

Mapa Conceptual de Elementos del Tránsito
Mapa Conceptual de Elementos del Tránsito Mapa Conceptual de Elementos del Tránsito
Mapa Conceptual de Elementos del Tránsito


Último

PRIMERA Y SEGUNDA LEY DE LA TERMODINÁMICA
PRIMERA Y SEGUNDA LEY DE LA TERMODINÁMICAPRIMERA Y SEGUNDA LEY DE LA TERMODINÁMICA
PRIMERA Y SEGUNDA LEY DE LA TERMODINÁMICA
carmenquintana18

Calculo-de-Camaras-Frigorificas.pdf para trabajos
Calculo-de-Camaras-Frigorificas.pdf para trabajosCalculo-de-Camaras-Frigorificas.pdf para trabajos
Calculo-de-Camaras-Frigorificas.pdf para trabajos
JuanCarlos695207

Libro Epanet, guía explicativa de los pasos a seguir para analizar redes hidr...
Libro Epanet, guía explicativa de los pasos a seguir para analizar redes hidr...Libro Epanet, guía explicativa de los pasos a seguir para analizar redes hidr...
Libro Epanet, guía explicativa de los pasos a seguir para analizar redes hidr...
andressalas92

DIAGRAMA DE FLUJO DE ALGORITMO......
DIAGRAMA DE FLUJO   DE   ALGORITMO......DIAGRAMA DE FLUJO   DE   ALGORITMO......
DIAGRAMA DE FLUJO DE ALGORITMO......
taniarivera1015tvr

BACTERIAS VERDES grupo 1 corregido-1.pptx
BACTERIAS VERDES grupo 1 corregido-1.pptxBACTERIAS VERDES grupo 1 corregido-1.pptx
BACTERIAS VERDES grupo 1 corregido-1.pptx
JuanEnriqueDavilaBar

Infografía de operaciones básicas....pdf
Infografía de operaciones básicas....pdfInfografía de operaciones básicas....pdf
Infografía de operaciones básicas....pdf
jahirrtorresa

Infografía operaciones básicas construcción .pdf
Infografía operaciones básicas construcción .pdfInfografía operaciones básicas construcción .pdf
Infografía operaciones básicas construcción .pdf
Carlos Pulido

Proceso de obtenciòn de nitrogeno por el metodo Haber-Bosh
Proceso de obtenciòn de nitrogeno por el metodo Haber-BoshProceso de obtenciòn de nitrogeno por el metodo Haber-Bosh
Proceso de obtenciòn de nitrogeno por el metodo Haber-Bosh
shirllyleytonm

S9.1_DIN_Cinemática del cuerpo rígido vf.pdf
S9.1_DIN_Cinemática del cuerpo rígido vf.pdfS9.1_DIN_Cinemática del cuerpo rígido vf.pdf
S9.1_DIN_Cinemática del cuerpo rígido vf.pdf
CHRISTIANMILTHONRUSM

INVENTARIO CEROO Y DINAMICAA FABRIL.pptx
INVENTARIO CEROO Y DINAMICAA FABRIL.pptxINVENTARIO CEROO Y DINAMICAA FABRIL.pptx
INVENTARIO CEROO Y DINAMICAA FABRIL.pptx
FernandoRodrigoEscal

OPERACIONES BÁSICAS (INFOGRAFIA) DOCUMENTO
OPERACIONES BÁSICAS (INFOGRAFIA) DOCUMENTOOPERACIONES BÁSICAS (INFOGRAFIA) DOCUMENTO
OPERACIONES BÁSICAS (INFOGRAFIA) DOCUMENTO
GERARDO GONZALEZ

AE 34 Serie de sobrecargas aisladas_240429_172040.pdf
AE  34 Serie de sobrecargas aisladas_240429_172040.pdfAE  34 Serie de sobrecargas aisladas_240429_172040.pdf
AE 34 Serie de sobrecargas aisladas_240429_172040.pdf
sebastianpech108

aplicacion de la termodinamica en la reacciones quimicas.pdf
aplicacion de la termodinamica en la reacciones quimicas.pdfaplicacion de la termodinamica en la reacciones quimicas.pdf
aplicacion de la termodinamica en la reacciones quimicas.pdf
MiguelZapata93

Equipo 4. Mezclado de Polímeros quimica de polimeros.pptx
Equipo 4. Mezclado de Polímeros quimica de polimeros.pptxEquipo 4. Mezclado de Polímeros quimica de polimeros.pptx
Equipo 4. Mezclado de Polímeros quimica de polimeros.pptx
angiepalacios6170

diagrama de flujo. en el área de ingeniería
diagrama de flujo. en el área de ingenieríadiagrama de flujo. en el área de ingeniería
diagrama de flujo. en el área de ingeniería
karenperalta62

Operaciones Básicas creadora Veronica Maiz
Operaciones Básicas creadora Veronica MaizOperaciones Básicas creadora Veronica Maiz
Operaciones Básicas creadora Veronica Maiz
carolina838317

Cargas de Cálculos Estructurales de un Puente
Cargas de Cálculos Estructurales de un PuenteCargas de Cálculos Estructurales de un Puente
Cargas de Cálculos Estructurales de un Puente
jemifermelgarejoaran1

Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...
Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...
Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...
Eliana Gomajoa

Aletas de transferencia de calor o superficies extendidas dylan.pdf
Aletas de transferencia de calor o superficies extendidas dylan.pdfAletas de transferencia de calor o superficies extendidas dylan.pdf
Aletas de transferencia de calor o superficies extendidas dylan.pdf
elsanti003

Reglamento Interno de seguridad y sdalud en
Reglamento Interno de seguridad y sdalud enReglamento Interno de seguridad y sdalud en
Reglamento Interno de seguridad y sdalud en
Jorge Luis Flores Zuñiga


Último (20)

PRIMERA Y SEGUNDA LEY DE LA TERMODINÁMICA
PRIMERA Y SEGUNDA LEY DE LA TERMODINÁMICAPRIMERA Y SEGUNDA LEY DE LA TERMODINÁMICA
PRIMERA Y SEGUNDA LEY DE LA TERMODINÁMICA

Calculo-de-Camaras-Frigorificas.pdf para trabajos
Calculo-de-Camaras-Frigorificas.pdf para trabajosCalculo-de-Camaras-Frigorificas.pdf para trabajos
Calculo-de-Camaras-Frigorificas.pdf para trabajos

Libro Epanet, guía explicativa de los pasos a seguir para analizar redes hidr...
Libro Epanet, guía explicativa de los pasos a seguir para analizar redes hidr...Libro Epanet, guía explicativa de los pasos a seguir para analizar redes hidr...
Libro Epanet, guía explicativa de los pasos a seguir para analizar redes hidr...

DIAGRAMA DE FLUJO DE ALGORITMO......
DIAGRAMA DE FLUJO   DE   ALGORITMO......DIAGRAMA DE FLUJO   DE   ALGORITMO......
DIAGRAMA DE FLUJO DE ALGORITMO......

BACTERIAS VERDES grupo 1 corregido-1.pptx
BACTERIAS VERDES grupo 1 corregido-1.pptxBACTERIAS VERDES grupo 1 corregido-1.pptx
BACTERIAS VERDES grupo 1 corregido-1.pptx

Infografía de operaciones básicas....pdf
Infografía de operaciones básicas....pdfInfografía de operaciones básicas....pdf
Infografía de operaciones básicas....pdf

Infografía operaciones básicas construcción .pdf
Infografía operaciones básicas construcción .pdfInfografía operaciones básicas construcción .pdf
Infografía operaciones básicas construcción .pdf

Proceso de obtenciòn de nitrogeno por el metodo Haber-Bosh
Proceso de obtenciòn de nitrogeno por el metodo Haber-BoshProceso de obtenciòn de nitrogeno por el metodo Haber-Bosh
Proceso de obtenciòn de nitrogeno por el metodo Haber-Bosh

S9.1_DIN_Cinemática del cuerpo rígido vf.pdf
S9.1_DIN_Cinemática del cuerpo rígido vf.pdfS9.1_DIN_Cinemática del cuerpo rígido vf.pdf
S9.1_DIN_Cinemática del cuerpo rígido vf.pdf

INVENTARIO CEROO Y DINAMICAA FABRIL.pptx
INVENTARIO CEROO Y DINAMICAA FABRIL.pptxINVENTARIO CEROO Y DINAMICAA FABRIL.pptx
INVENTARIO CEROO Y DINAMICAA FABRIL.pptx

OPERACIONES BÁSICAS (INFOGRAFIA) DOCUMENTO
OPERACIONES BÁSICAS (INFOGRAFIA) DOCUMENTOOPERACIONES BÁSICAS (INFOGRAFIA) DOCUMENTO
OPERACIONES BÁSICAS (INFOGRAFIA) DOCUMENTO

AE 34 Serie de sobrecargas aisladas_240429_172040.pdf
AE  34 Serie de sobrecargas aisladas_240429_172040.pdfAE  34 Serie de sobrecargas aisladas_240429_172040.pdf
AE 34 Serie de sobrecargas aisladas_240429_172040.pdf

aplicacion de la termodinamica en la reacciones quimicas.pdf
aplicacion de la termodinamica en la reacciones quimicas.pdfaplicacion de la termodinamica en la reacciones quimicas.pdf
aplicacion de la termodinamica en la reacciones quimicas.pdf

Equipo 4. Mezclado de Polímeros quimica de polimeros.pptx
Equipo 4. Mezclado de Polímeros quimica de polimeros.pptxEquipo 4. Mezclado de Polímeros quimica de polimeros.pptx
Equipo 4. Mezclado de Polímeros quimica de polimeros.pptx

diagrama de flujo. en el área de ingeniería
diagrama de flujo. en el área de ingenieríadiagrama de flujo. en el área de ingeniería
diagrama de flujo. en el área de ingeniería

Operaciones Básicas creadora Veronica Maiz
Operaciones Básicas creadora Veronica MaizOperaciones Básicas creadora Veronica Maiz
Operaciones Básicas creadora Veronica Maiz

Cargas de Cálculos Estructurales de un Puente
Cargas de Cálculos Estructurales de un PuenteCargas de Cálculos Estructurales de un Puente
Cargas de Cálculos Estructurales de un Puente

Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...
Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...
Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...

Aletas de transferencia de calor o superficies extendidas dylan.pdf
Aletas de transferencia de calor o superficies extendidas dylan.pdfAletas de transferencia de calor o superficies extendidas dylan.pdf
Aletas de transferencia de calor o superficies extendidas dylan.pdf

Reglamento Interno de seguridad y sdalud en
Reglamento Interno de seguridad y sdalud enReglamento Interno de seguridad y sdalud en
Reglamento Interno de seguridad y sdalud en


Subdrenajes presentacion

  • 1. SUBDRENAJES TIPOS DE SUBDRENAS Y SUS CARACTERISTICAS
  • 2. Existen varias formas de drenaje, superficial y profundo. El objetivo principal de estos métodos es el de disminuir la presión de poros y en esa forma aumentar la resistencia al corte y eliminar las fuerzas hidrostáticas desestabilizantes. El factor de seguridad de cualquier superficie de falla que pasa por debajo del nivel de agua puede ser mejorado por medio de subdrenaje. Entre estos tenemos:  ZANJAS DRENANTES.  RELLENOS LOCALIZADOS DE MATERIAL DRENANTE.  GEOTEXTILES COMO ELEMENTOS DE SEPARACION Y FILTRO.  COLCHONES DE DRENAJE  SUBDRÉN INTERCEPTOR.  DRENES HORIZONTALES O SUBDREN DE PENETRACIÓN.  CORTINAS SUBTERRÁNEAS.  DRENES INTERCEPTORES.  GALERÍAS Y TÚNELES DE DRENAJE.  TRINCHERAS ESTABILIZADORAS.  PANTALLAS DE DRENAJE.  POZOS DE DRENAJE.
  • 3. ZANJAS DRENANTES: Consisten en zanjas rellenas de material drenante adecuadamente compactado, en el fondo de las cuales generalmente se disponen tubos drenantes y que normalmente tras su relleno localizado de tierras se aíslan de las aguas superficiales por medio de una capa impermeable que sella su parte superior. A veces se omiten los tubos de drenaje, en cuyo caso la parte inferior de la zanja queda completamente rellena de material drenante, constituyendo un dren ciego o francés. En estos drenes el material que ocupa el centro de la zanja es de piedra gruesa. Cuando exista peligro de migración del suelo, que rodea la zanja hacia el interior de la misma, se deberá de disponer de un filtro normalmente geotextil, protegiendo el material drenante. Su ejecución incluye normalmente las operaciones siguientes:  Excavación.  Ejecución del lecho del asiento de la tubería y, en su caso, disposición del filtro de geotextil.  Colocación de la tubería.  Colocación y compactación del material drenante.  Relleno de tierras de la parte superior de la zanja, en su caso.  Impermeabilización de la parte superior de la zanja.
  • 4. Materiales Todos los materiales que se utilicen para la ejecución de la zanja drenante deberán cumplir lo establecido en la legislación vigente en materia medioambiental, de seguridad y salud y de almacenamiento y transporte de los productos de construcción. En este artículos se concretarán las condiciones a cumplir por los tubos y material drenante, mientras que para el resto de materiales auxiliares como: filtro geoextil, relleno de tierras de la parte superior de la zanja e impermeabilización de la misma se atenderá a lo dispuesto en el Proyecto. Tubos Condiciones generales Los tubos a emplear en las zanjas drenantes podrán ser de hormigón en masa o armado, polietileno de alta densidad o cualquier otro material sancionado por la experiencia. En el caso de que se utilicen tubos de hormigón en masa poroso, tendrán la capacidad de filtración mínima de ochenta y cinco litros por segundo por cada metro cuadrado de superficie exterior y cada bar de carga hidrostática. El resto de las condiciones vendrán fijadas en el Proyecto o las especificará el Director de Obra. En todo caso los tubos utilizados serán fuertes, duraderos y libres de defectos, grietas y deformaciones. Forma y dimensiones La forma y dimensiones de los tubos a emplear en zanjas drenantes, así como sus correspondientes juntas y perforaciones, serán las indicadas en el Proyecto, en el caso de que no se especifiquen se atenderá a lo que señale el Director de Obra. Se utilizarán tubos bien calibrados con generatrices rectas o con cierta curvatura en el caso de codos o de piezas especiales. Su superficie interior será razonablemente lisa y no se admitirán más defectos que los de carácter local o accidental, siempre que no supongan merma de la calidad de los tubos ni de su capacidad de desagüe. Material drenante El material drenante deberá cumplir, en la zona de contacto con el terreno o con el material de relleno de la parte superior de la zanja, las condiciones de filtro para evitar su contaminación. En el caso de que no fuese posible cumplir esta condición se deberá envolver el material drenante con un filtro de geotextil.
  • 6. RELLENOS LOCALIZADOS DE MATERIAL DRENANTE Consisten en la extensión y compactación de materiales drenantes en zanjas, trasdoses de obras de fábrica, o cualquier otra zona, cuyas dimensiones no permitan la utilización de los equipos de maquinaria pesada. Materiales Se estará, en todo caso, a lo dispuesto en la legislación vigente en materia medioambiental, de seguridad y salud, y de almacenamiento y transporte de productos de construcción. Condiciones generales Los materiales drenantes a emplear en rellenos localizados serán áridos naturales, o bien áridos procedentes del machaqueo y trituración de piedra de cantera o grava natural, o áridos artificiales. En todo caso estarán exentos de arcilla, margas y otros materiales extraños. Plasticidad. El material drenante será no plástico, y su equivalente de arena determinado según UNE EN 933-8 será superior a treinta (EA>30).
  • 7. Calidad El coeficiente de desgaste de los materiales de origen pétreo, medido por el ensayo de Los Ángeles, según UNE EN 1097-2, será inferior a cuarenta (40). Los materiales procedentes de escorias deberán ser aptos para su empleo en obras de hormigón. Los materiales de otra naturaleza deberán poseer una estabilidad química y mecánica suficiente, de acuerdo con los criterios establecidos en el Proyecto y en este pliego. Ejecución de las obras Se estará, en todo caso, a lo dispuesto en la legislación vigente en materia medioambiental, de seguridad y salud, y de almacenamiento y transporte de productos de construcción. Preparación de la superficie de asiento Cuando el relleno haya de asentarse sobre un terreno en el que existan corrientes de agua superficial o subálvea, se desviarán las primeras y captarán y conducirán las últimas, fuera del área donde vaya a construirse el relleno, antes de comenzar su ejecución. Estas obras, que tendrán el carácter de accesorias, se ejecutarán con arreglo a lo indicado en el Proyecto o, en su defecto, por el Director de las Obras.
  • 8.
  • 9. GEOTEXTILES COMO ELEMENTOS DE SEPARACION Y FILTRO Un geotextil es una tela permeable y flexible de fibras sintéticas, principalmente polipropileno y poliéster, las cuales se pueden fabricar de forma no tejida (non woven) o tejida (woven) dependiendo de su uso o función a desempeñar. Son objeto de este artículo las aplicaciones de geotextiles, materiales definidos en el artículo 290, "Geotextiles" de este pliego, utilizados en obras de carretera con las Funciónes de separadora entre capas de diferente granulometría y Función de filtro en sistemas de drenaje. Drenaje El drenaje es el proceso mediante el cual se realiza el pasaje de un lugar a otro de un fluido (líquido o gas), evacuándolo. De esta manera se efectúa la eliminación por evacuación en el espesor del geotextil sin producir el lavado de finos. En esta función de drenaje deben tenerse en cuenta los siguientes parámetros: -Permeabilidad en el plano del geotextil -Espesor del geotextil Filtración La filtración es la propiedad de retención de un material de ciertas partículas sometidas a fuerzas hidrodinámicas al tiempo que permite el paso de fluidos. La función de filtro debe garantizar su estabilidad hidráulica. En esta función de filtración deben tenerse en cuenta los siguientes parámetros: -Permeabilidad. -Abertura eficaz de los poros. -Espesor del geotextil.
  • 10. Separación La separación impide el contacto entre dos superficies de distintas propiedades físicas, lo cual evita su mezcla y contaminación aunque permite el flujo libre de líquidos filtrándolos a través del geotextil, puede ser entre dos capas diferentes de suelo aportado o entre suelo natural y de aporte. Para evitar la mezcla de materiales debe soportar las cargas estáticas y dinámicas del material de aporte y del tráfico durante su colocación, así como también la retención de finos. El polipropileno lo mantiene estable ante la alcalinidad del cemento e inerte frente a los diversos elementos químicos presentes en el terreno. En la función de separación deben tenerse en cuenta los siguientes aspectos: -Resistencia a la tracción. -Resistencia al punzonamiento. -Elongación a la rotura. -Perforación dinámica por caída libre de cono. -Abertura de poros eficaz. -Espesor del geotextil. Durabilidad En caso de utilización del geotextil en ambientes que puedan cons cripciones Técnicas Particulares del Proyecto o, en su defecto el Director de las Obras, definirán el tipo de ensayo iderarse agresivos, el Pliego de Pres de durabilidad a realizar de entre los indicados en el apartado 290.2.1.3 de este Pliego, así como el porcentaje de resistencia remanente respecto a la nominal que el geotextil debe mantener después de ser sometido al ensayo de durabilidad correspondiente.
  • 12. COLCHONES DE DRENAJE Son las capas de material drenante que se colocan debajo de terraplenes, generalmente después de remover los suelos sueltos. Consisten en una capa de material grueso impermeable de veinte a cincuenta centímetros de espesor envueltos por dos mantos de geotextil. En ocasiones se colocan mangueras o tuberías perforadas para la recolección del agua captada por el colchón de drenaje.
  • 13. SUBDRÉN INTERCEPTOR Son zanjas excavadas a mano o a máquina, rellenas de material filtrante y elementos de captación y transporte de agua. La profundidad máxima de esta zanja es de aproximadamente 6 metros, los hay de diversas formas que pueden ser: 1- Material de filtro y tubo colector (Dren francés). 2- Material grueso permeable sin tubo colector. 3- Con geotextil como filtro, material drenante y tubo colector. 4- Con geotextil, material drenante y sin tubo. 5- Tubo colector con capa de geotextil alrededor. El tipo de dren interceptor a emplear dependerá de: Disponibilidad de material en la región y costos. Necesidad de captación y caudal del dren.
  • 14. Imagnes de subdrén interceptor
  • 15. DRENES HORIZONTALES O SUBDREN DE PENETRACIÓN Consiste en una tubería perforada colocada a través de una masa de suelo, mediante una perforación profunda subhorizontal o ligeramente inclinada, con el cual se busca abatir el nivel freático, hasta que se incremente la estabilidad del talud. Son rápidos y simples de instalar, cuya longitud depende de las necesidades, comúnmente varían entre los diez y los cuarenta metros. El diámetro de las perforaciones es de aproximadamente 3 a 4 pulgadas dentro de las cuales se colocan tuberías perforadas generalmente de polietileno o PVC. Deben instalarse de tal manera que se elimine el nivel de agua o la saturación por encima de la superficie potencial de falla, las perforaciones se realizan a inclinaciones de 5% al 20% de pendiente de inicio. El rendimiento de las perforaciones de la masa de suelo depende del equipo que se esté empleando y del tipo de material; entre los equipos más utilizados se pueden mencionar Equipo a Rotopercusión, Equipo a Rotación Hidráulica, Equipo a Rotación Simple y Equipo a Percusión. Para el diseño de y ubicación de los drenes se debe hacer previamente un estudio geotécnico para determinar las características del régimen de aguas subterráneas, así como también de la superficie potencial de falla. Es necesario realizar mantenimiento de los drenes cada 5 a 8 años, donde existan materiales finos que se puedan sedimentar o raíces que puedan crecer dentro del dren.
  • 16. IMÁGENES DE DRENES HORIZONTALES O SUBDREN DE PENETRACIÓN
  • 17. CORTINAS SUBTERRÁNEAS Puede impedirse que el agua subterránea alcance la zona de inestabilidad potencial mediante la construcción de pantallas impermeables profundas. Las pantallas subterráneas pueden consistir en zanjas profundas rellenas de asfalto o concreto, tablestacados, cortinas de inyecciones, o líneas de bombeo de agua consistentes en hileras de pozos verticales. El diseño de estas cortinas debe tener en cuenta los efectos que sobre las áreas adyacentes tiene el cambio del régimen de aguas subterráneas. Este sistema produce un aumento del nivel freático y represamiento del agua subterránea arriba del deslizamiento y su utilización debe complementarse con la construcción de subdrenes para controlar los efectos negativos.
  • 18. Subdrenes Interceptores Los subdrenes interceptores son zanjas excavadas a mano o con retroexcavadora, rellenas de material filtrante y elementos de captación y transporte del agua. La profundidad máxima de estas zanjas es de aproximadamente seis metros. Los hay de diversas formas así:  1. Con material de filtro y tubo colector .  2. Con material grueso permeable sin tubo (filtro francés)  3. Con geotextil como filtro, material grueso y tubo colector.  4. Con geotextil, material grueso y sin tubo.  5. Tubo colector con capa gruesa de geotextil a su derredor.  6. Dren sintético con geomalla, geotextil y tubo colector El tipo de dren interceptor a emplear dependerá de: -Disponibilidad de materiales en la región y costos. -Necesidad de captación y caudal del dren.
  • 19. GALERÍAS Y TÚNELES DE DRENAJE La galería de drenaje es un túnel cuyo objetivo específico es el de disminuir las presiones de poros y controlar las corrientes profundas de agua subterránea en un talud Las galerías de drenaje deben tener una sección adecuada para facilitar su construcción y se colocan generalmente, por debajo de la posible zona de falla y en la parte inferior del acuífero que se desea controlar. El uso de galerías de drenaje para mejorar las condiciones de estabilidad de taludes, para el caso de presiones muy altas de poros es común para la estabilización de grandes deslizamientos. Las galerías de drenaje son empleadas especialmente, en los grandes proyectos hidroeléctricos. Para fijar su ubicación se requiere un estudio geotécnico detallado. Cuando la permeabilidad de los materiales en sentido vertical, es mayor debido a la orientación de las discontinuidades, el agua fluye fácilmente hacia la galería pero cuando la orientación de los estratos es horizontal el agua puede pasar por sobre la galería sin fluir hacia ella. En estos casos se requiere construir pozos verticales o subdrenes inclinados desde la galería para interceptar las zonas de flujo; Entre más alto el pozo vertical, su efecto es mayor. Generalmente, se recomiendan diámetros de 1/20 de altura del talud. Si se requieren teóricamente diámetros muy grandes, este efecto se puede suplir colocando pozos verticales y drenes de penetración dentro de la galería. Comúnmente, la galería drena por gravedad pero en algunos casos se requiere colocar un sistema de bombeo para su desagüe. Cuando una galería es construida en materiales meteorizados se requiere colocar un soporte permanente en forma de concreto lanzado reforzado. En este caso la pantalla de concreto debe estar colocada sobre un sistema de drenaje diseñado con sus respectivos lloraderos para facilitar el proceso de salida del agua a drenar.
  • 20.
  • 21. TRINCHERAS ESTABILIZADORAS Las trincheras estabilizadoras son zanjas profundas y anchas construidas generalmente, con maquinaria pesada de movimiento de tierras que en su fondo y/o paredes laterales lleva un colchón de filtro, un dren interceptor o un sistema de drenes tipo espina de pescado. La zanja posteriormente se rellena con enrocado o con material común de acuerdo a las necesidades específicas del caso. Generalmente, la trinchera se excava a profundidades superiores a las de la superficie de falla. Este tipo de subdrenes en ocasiones, no ha tenido éxito porque al excavar se activan deslizamientos de tierra de gran magnitud. El sistema de trinchera trabaja como un dren interceptor profundo y en su diseño deben tenerse en cuenta los requisitos de este tipo de drenes.
  • 22. PANTALLAS DE DRENAJE Las pantallas drenantes, o pantallas drenantes de borde, son zanjas bastante más profundas que anchas —su anchura no suele superar los veinticinco centímetros (25 cm)— , que se disponen normalmente en el borde de capas de firme o explanada, en cuyo interior se dispone un filtro geotextil, un alma drenante y generalmente, un dispositivo colector en la parte inferior. Se distinguen dos tipos de pantallas, dependiendo de cuál sea el alma drenante proyectada: — In situ, en las que suele ser material granular. — Prefabricadas, en las que el alma drenante se elabora en un proceso industrial. Aunque las pantallas drenantes requieren una ocupación de espacio en planta comparativamente menor que otras soluciones que procuran objetivos similares, presentan condicionantes de limpieza y conservación más estrictos. En el proyecto se deberá justificar de manera expresa la adecuación de esta solución a la problemática planteada, así como las características y ubicación de las pantallas drenantes, contemplando de modo expreso sus necesidades de limpieza y conservación, y prescribiendo, salvo justificación en contra, que su parte superior sea impermeable. Las pantallas drenantes pueden disponerse en contacto con las capas de firme o muy próximas a ellas. En este caso debe prestarse especial atención a sus condiciones de impermeabilización. El diámetro interior mínimo del dispositivo colector deberá ser de cien milímetros (100 mm). Cuando la sección no fuera circular, ésta deberá permitir la inscripción de un círculo de dicho diámetro.
  • 23. POZOS DE DRENAJE Los pozos verticales de drenaje son perforaciones verticales abiertas que tratan de aliviar las presiones de poros, cuando los acuíferos están confinados por materiales impermeables como puede ocurrir en las intercalaciones de Lutitas y areniscas. Los pozos verticales, tienen generalmente un diámetro externo de 16 a 24 pulgadas, con un tubo perforado de 4 a 8 pulgadas de diámetro en el interior de la perforación. En ocasiones se utilizan drenes de diámetro hasta de dos metros (Collota, 1988). El espacio anular entre la perforación y el tubo se llena con material de filtro. Su sistema de drenaje puede ser por bombeo, interconectando los pozos por drenes de penetración o por medio de una galería de drenaje o empleando un sistema de sifón. El espaciamiento de los pozos depende de la estructura de las formaciones. Si aparecen juntas verticales es posible que los pozos no intercepten las presiones de agua, como sí ocurre cuando el drenaje natural de la formación es horizontal. Debe tenerse en cuenta que es más efectivo incrementar el número de pozos que aumentar el diámetro. Los espaciamientos más comunes varían de 3 a 15 metros. La profundidad depende del espesor de la zona inestable y la estabilidad requerida. Se conoce de drenes hasta de 50 metros de profundidad ( Abramson 1996 ) La utilización de grupos de pozos verticales que drenan por gravedad ha aumentado en los últimos años debido a que adicionalmente al efecto de drenaje, ayudan al control de asentamientos de consolidación en los casos de terraplenes sobre suelos blandos (Holtz, 1991). El sistema consiste en la construcción de drenes horizontales que interceptan el sector inferior de los pozos verticales. Esta tecnología ha sido utilizada con éxito en Italia (Bruce, 1992). La tecnología Rodren aplicada en Italia, consiste en pozos verticales de diámetros entre 1.5 y 2.0 metros espaciados 5 a 8 metros e interconectados en su base por un tubo colector. Los drenes colectores se instalan mediante la perforación de drenes horizontales dentro del diámetro del pozo vertical. Este sistema de drenaje permite drenar a grandes profundidades sin la necesidad de perforar zanjas continuas y es accesible para inspección y mantenimiento. Generalmente, en el sistema de drenaje algunos pozos son utilizados para drenaje, los cuales se llenan con material filtrante y otros para inspección y mantenimiento. Beer (1992), reporta un caso en el cual se instalaron sistemas de Drenaje Rodren a profundidades de 52 metros con espaciamientos entre pozos de 15 metros.
