1. Instituto Universitario Politécnico Santiago Mariño
Ingeniería civil
Mérida edo. Mérida
TIPOS DE SUBDRENAJE
Alumno: Carlos Avendaño
Cedula: V-9474708

2. Filtros de geo textil
Características :
Son telas permeables, filtrantes, construidas con fibras sintéticas, especialmente
polipropileno y poliéster, nylon, y polietileno. Se clasifican en tejido y no tejidos,
la durabilidad de los geo textiles esta en función de la fibras poliméricas y las
resinas a los ataques ambientales, incluyen material granular grueso.

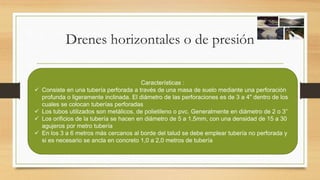

3. Drenes horizontales o de presión
Características :
 Consiste en una tubería perforada a través de una masa de suelo mediante una perforación
profunda o ligeramente inclinada. El diámetro de las perforaciones es de 3 a 4" dentro de los
cuales se colocan tuberías perforadas
 Los tubos utilizados son metálicos, de polietileno o pvc. Generalmente en diámetro de 2 o 3”
 Los orificios de la tubería se hacen en diámetro de 5 a 1,5mm, con una densidad de 15 a 30
agujeros por metro tubería
 En los 3 a 6 metros más cercanos al borde del talud se debe emplear tubería no perforada y
si es necesario se ancla en concreto 1,0 a 2,0 metros de tubería

4. Colchones de drenaje
Características :
• Están constituidos por materiales drenante, de material grueso
impermeables (20-30 cms de espesor) envueltos por manto geo
textil
• Pueden colocarle tuberías o mangueras para la recolección del
agua captada.

5. Sub dren. Interceptor
• Características :
• Son zanjas hechas a mano o a máquina rellenas de material filtrante y
elementos de captación y transporte de agua, puede tener una
profundidad máxima de 6 mts y pueden ser con:
Material de filtro y tubo colector (dren francés)
Material grueso permeable sin tubo colector
Con geo textil como filtro, material drenante y tubo colector.
Con geo textil, material y sin tubo.

6. Materiales de filtro
Características :
Impide el paso de las partículas finas del suelo a proteger
Permite la filtración rápida del agua.

7. Subdrenaje de estructura de contención
Características :
• Los lloraderos normalmente tienen un diámetro de 75 mm y un
espaciamiento no mayor de 1,5 mts horizontalmente y 1 metro
verticalmente.

8. Trincheras estabilizadoras
• Características :
• Son zanjas profundas y anchas construidas generalmente, con
maquinaria pesada de movimiento de trenes que en su fondo lleva un
colchón de filtro, un dren interceptor o un sistema de drenes tipo espina
de pescado.

9. Pantallas de drenaje
Características :
• Son estructuras similares en apariencias a un muro de contención,
se colocan en la superficie del talud.
• Consta de 3 elementos:
• Filtro sobre la superficie del talud.
• Estructura de contención o retención.
• Subdren colector.

10. Galería de drenaje
Características :
• Es un túnel cuyo objetivo específico es el de disminuir las
presiones de los poros y controlar las corrientes profundas de agua
subterránea en un talud.
• Son empleadas especialmente en los grandes proyectos
hidroeléctricos.

11. Pozos verticales de drenaje
• Características :
• Son perforaciones verticales abiertas que tratan de aliviar las
presiones de poros, cuando los acuíferos están confinados por
materiales impermeables como puede ocurrir en las
intercalaciones de lutitas y areniscas

12. Cortinas impermeables subterráneas
Características :
• El objetivo es evitar el paso interno del agua hacia las zonas inestables.

13. Subdrenes de zanja
Características :
• Tiene por objeto abatir los niveles freáticos, zanja con un elemento
permeable filtrante en su interior.

14. Drenes horizontales o subdren de penetración
Características :
• Su principal función es abatir el nivel freático.
• Presentan facilidad para instalar
• Su longitud puede variar entre 10 y 40 mts.
• Las perforaciones serán entre 3” y 4” plg, acá se colocan los tubos perforados
• Los tubos podrán ser de pvc
• Las perforaciones se deberán realizar de 5 a 20 % de pendiente de inicio.

15. Zanjas subdrenantes
Características :
• Se fundamentan en ser zanjas rellenas de material drenante , compactado, en
cuyo fondo generalmente se dispone de tubos drenantes ( perforados de
material poroso o con juntas abiertas), seguido de un relleno localizado de
tierras, se aíslan de las aguas superficiales por una capa impermeable que sella
su parte superior.
• El centro de la zanja estará constituido por piedras gruesas
