Este documento describe tres tipos de sistemas de drenaje subterráneo: 1) colchones de drenaje, que son capas de material permeable colocadas debajo de terraplenes; 2) subdrenes interceptores, que son zanjas rellenas con material filtrante; y 3) drenes horizontales o subdrenes de penetración, que consisten en tuberías perforadas colocadas a través del suelo mediante perforaciones. El objetivo de estos sistemas es disminuir las presiones de poro en el suelo o impedir que aumenten para mejor

1. Br. Johanny Antony Quintero Luna
V-17.243.837
Prof. Ing. María Eugenia Acosta
ELECTIVA SECCIÓN B
Mérida, enero 2017
Instituto Universitario Politécnico
“Santiago Mariño”
Extensión Mérida

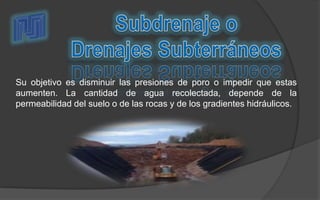

2. Su objetivo es disminuir las presiones de poro o impedir que estas
aumenten. La cantidad de agua recolectada, depende de la
permeabilidad del suelo o de las rocas y de los gradientes hidráulicos.

3. 1. COLCHONES DE DRENAJE
Son las capas de material drenante que se
colocan debajo de terraplenen,
generalmente después de remover los
suelos sueltos; es una capa de material
grueso impermeable de veinte a cincuenta
centímetros de espesor envueltos por dos
mantos de geotextil. Ocasionalmente se
colocan mangueras o tuberías perforadas
para la recolección del agua captada por el
colchón de drenaje.

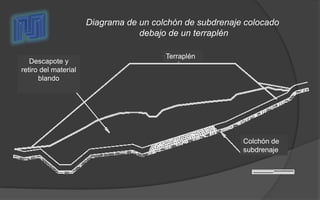

4. Descapote y
retiro del material
blando
Terraplén
Colchón de
subdrenaje
Diagrama de un colchón de subdrenaje colocado
debajo de un terraplén

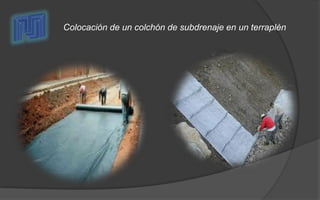

5. Colocación de un colchón de subdrenaje en un terraplén

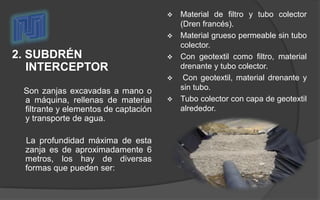

6. 2. SUBDRÉN
INTERCEPTOR
Son zanjas excavadas a mano o
a máquina, rellenas de material
filtrante y elementos de captación
y transporte de agua.
La profundidad máxima de esta
zanja es de aproximadamente 6
metros, los hay de diversas
formas que pueden ser:
 Material de filtro y tubo colector
(Dren francés).
 Material grueso permeable sin tubo
colector.
 Con geotextil como filtro, material
drenante y tubo colector.
 Con geotextil, material drenante y
sin tubo.
 Tubo colector con capa de geotextil
alrededor.

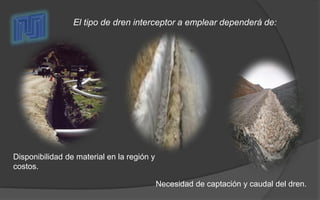

7. El tipo de dren interceptor a emplear dependerá de:
Necesidad de captación y caudal del dren.
Disponibilidad de material en la región y
costos.

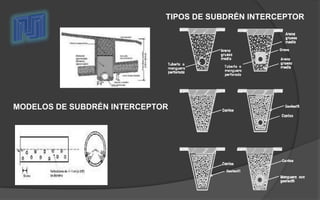

8. TIPOS DE SUBDRÉN INTERCEPTOR
MODELOS DE SUBDRÉN INTERCEPTOR

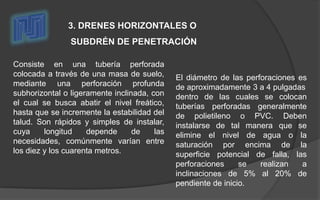

9. Consiste en una tubería perforada
colocada a través de una masa de suelo,
mediante una perforación profunda
subhorizontal o ligeramente inclinada, con
el cual se busca abatir el nivel freático,
hasta que se incremente la estabilidad del
talud. Son rápidos y simples de instalar,
cuya longitud depende de las
necesidades, comúnmente varían entre
los diez y los cuarenta metros.
3. DRENES HORIZONTALES O
SUBDRÉN DE PENETRACIÓN
El diámetro de las perforaciones es
de aproximadamente 3 a 4 pulgadas
dentro de las cuales se colocan
tuberías perforadas generalmente
de polietileno o PVC. Deben
instalarse de tal manera que se
elimine el nivel de agua o la
saturación por encima de la
superficie potencial de falla, las
perforaciones se realizan a
inclinaciones de 5% al 20% de
pendiente de inicio.

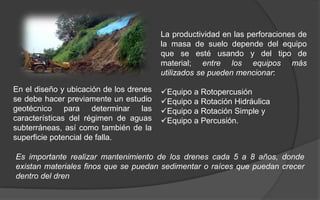

10. La productividad en las perforaciones de
la masa de suelo depende del equipo
que se esté usando y del tipo de
material; entre los equipos más
utilizados se pueden mencionar:
Equipo a Rotopercusión
Equipo a Rotación Hidráulica
Equipo a Rotación Simple y
Equipo a Percusión.
En el diseño y ubicación de los drenes
se debe hacer previamente un estudio
geotécnico para determinar las
características del régimen de aguas
subterráneas, así como también de la
superficie potencial de falla.
Es importante realizar mantenimiento de los drenes cada 5 a 8 años, donde
existan materiales finos que se puedan sedimentar o raíces que puedan crecer
dentro del dren

11. Esquema de colocación del Subdrén de penetración
