1. SISTEMAS DE
CONSTRUCCIÓN Y
ESTIMACIÓN
PRESENTACIÓN:
DANIEL ALBAUNZA
GIANCARLO MALDONADO
LAURA MASJUAN
DANIEL ROA
http://www.desastrecajon.es/formularios/foto/foto/1025

2. LUGAR: Taipéi, Taiwán (República de China)
FECHA: 17 de Octubre del 2003
TAMAÑO:
- Altura: 509 m
- Plantas:106 plantas (5 subterráneas)
- Área: 350.000 m2
AUTORES: - Taipéi Financial Center Corporation
TIPO DE EDIFICIO: Rascacielos de uso mixto
- C.Y. LEE & PARTNERS (Arquitectos)
- Kan Shi Ying (Ingeniero Civil)
PALABRAS CLAVES: - Certificación LEED Platino
- Thornton Tomasetti (Diseño Estructural)
- Simbolismo
- Stephan Eberle (Ingeniero de fachada)
- Fortaleza
Estructura:
La idea básica para la construcción del edificio fue la implementación de un doble sistema estructural, donde
las cargas se distribuyen en un núcleo central, constituido por 16 columnas y 8 mega columnas distribuidas en la parte
perimetral del edificio.
Péndulo: Con 660 toneladas de peso, el contrapeso equilibra los balanceos que se presentan en el edificio… Cuando
ocurren vientos fuertes en los tifones, alcanzan una velocidad de hasta 200 kilómetros por hora.

3. Se realizaron 110 sondeos en el lugar, con el objetivo de
hacer un análisis detallado del suelo
Los estudios indicaron que a partir de los 50 metros de
profundidad se encontraría el suelo rocos. Entre el nivel 0
y los 50 metros, se encontrarían distintos tipo de arcillas
blandas.
Para la construcción de los 382 pilotes, se realizaron
excavaciones de hasta de 80 metros de profundidad

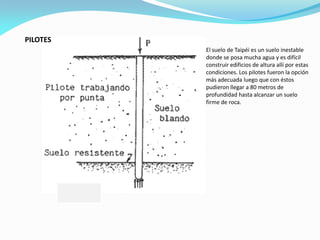

5. PILOTES
El suelo de Taipéi es un suelo inestable
donde se posa mucha agua y es difícil
construir edificios de altura allí por estas
condiciones. Los pilotes fueron la opción
más adecuada luego que con éstos
pudieron llegar a 80 metros de
profundidad hasta alcanzar un suelo
firme de roca.

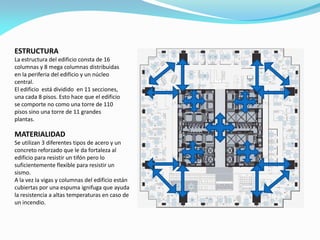

6. ESTRUCTURA
La estructura del edificio consta de 16
columnas y 8 mega columnas distribuidas
en la periferia del edificio y un núcleo
central.
El edificio está dividido en 11 secciones,
una cada 8 pisos. Esto hace que el edificio
se comporte no como una torre de 110
pisos sino una torre de 11 grandes
plantas.
MATERIALIDAD
Se utilizan 3 diferentes tipos de acero y un
concreto reforzado que le da fortaleza al
edificio para resistir un tifón pero lo
suficientemente flexible para resistir un
sismo.
A la vez la vigas y columnas del edificio están
cubiertas por una espuma ignifuga que ayuda
la resistencia a altas temperaturas en caso de
un incendio.

7. PÉNDULO COMPENSATORIO
El péndulo compensatorio se suspende entre los pisos 92 y 87. Este gran peso ayuda a
amortiguar cualquier fuerza que pueda chocar al edificio, mientras el edificio es empujado por
la fuerza de un tifón o sismo, el péndulo se mueve en sentido contrario ayudando la estabilidad
del edificio. El péndulo tiene un peso de 660 toneladas de acero.

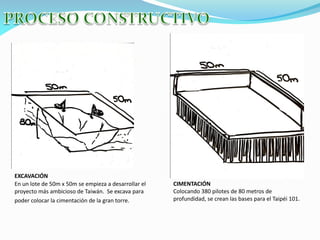

8. EXCAVACIÓN
En un lote de 50m x 50m se empieza a desarrollar el
proyecto más ambicioso de Taiwán. Se excava para
poder colocar la cimentación de la gran torre.
CIMENTACIÓN
Colocando 380 pilotes de 80 metros de
profundidad, se crean las bases para el Taipéi 101.

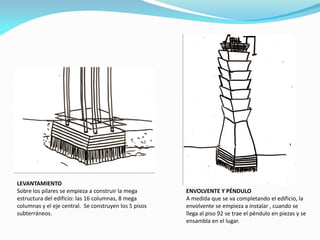

9. LEVANTAMIENTO
Sobre los pilares se empieza a construir la mega
estructura del edificio: las 16 columnas, 8 mega
columnas y el eje central. Se construyen los 5 pisos
subterráneos.
ENVOLVENTE Y PÉNDULO
A medida que se va completando el edificio, la
envolvente se empieza a instalar , cuando se
llega al piso 92 se trae el péndulo en piezas y se
ensambla en el lugar.

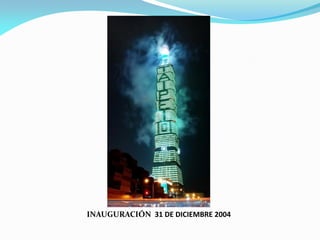

10. INAUGURACIÓN 31 DE DICIEMBRE 2004

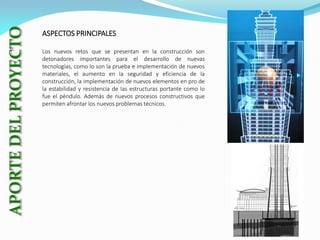

11. ASPECTOS PRINCIPALES
Los nuevos retos que se presentan en la construcción son
detonadores importantes para el desarrollo de nuevas
tecnologías, como lo son la prueba e implementación de nuevos
materiales, el aumento en la seguridad y eficiencia de la
construcción, la implementación de nuevos elementos en pro de
la estabilidad y resistencia de las estructuras portante como lo
fue el péndulo. Además de nuevos procesos constructivos que
permiten afrontar los nuevos problemas técnicos.

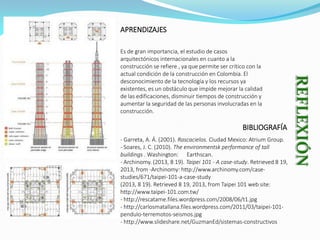

12. APRENDIZAJES
Es de gran importancia, el estudio de casos
arquitectónicos internacionales en cuanto a la
construcción se refiere , ya que permite ser crítico con la
actual condición de la construcción en Colombia. El
desconocimiento de la tecnología y los recursos ya
existentes, es un obstáculo que impide mejorar la calidad
de las edificaciones, disminuir tiempos de construcción y
aumentar la seguridad de las personas involucradas en la
construcción.
BIBLIOGRAFÍA
- Garreta, A. Á. (2001). Rascacielos. Ciudad Mexico: Atrium Group.
- Soares, J. C. (2010). The environmentsk performance of tall
buildings . Washington: Earthscan.
- Archinomy. (2013, 8 19). Taipei 101 - A case-study. Retrieved 8 19,
2013, from -Archinomy: http://www.archinomy.com/casestudies/671/taipei-101-a-case-study
(2013, 8 19). Retrieved 8 19, 2013, from Taipei 101 web site:
http://www.taipei-101.com.tw/
- http://rescatame.files.wordpress.com/2008/06/t1.jpg
- http://carlosmatallana.files.wordpress.com/2011/03/taipei-101pendulo-terremotos-seismos.jpg
- http://www.slideshare.net/GuzmanEd/sistemas-constructivos
