El documento describe el proyecto de la biblioteca y auditorio de la Universidad Jorge Tadeo Lozano en Bogotá diseñado por el arquitecto Daniel Bermúdez. La estructura del edificio consta de 9 puntos de apoyo vertical formados por dos pantallas de concreto en forma de L que proporcionan estabilidad. El sistema estructural permite la perforación de vigas para el paso de instalaciones sin comprometer la integridad de la construcción. El proceso constructivo incluyó la excavación, cimentación sobre caissons y el levantamiento

1. BIBLIOTECA Y AUDITORIO
UNIVERSIDAD JORGE TADEO LOZANO
Natalia Estevez
Laura López
Tania Ormaza
Helena Sáenz
Marcela Torres

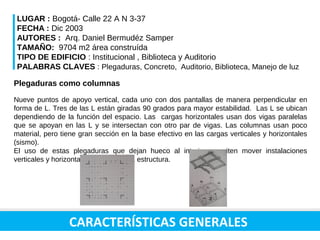

2. LUGAR : Bogotá- Calle 22 A N 3-37
FECHA : Dic 2003
AUTORES : Arq. Daniel Bermudéz Samper
TAMAÑO: 9704 m2 área construída
TIPO DE EDIFICIO : Institucional , Biblioteca y Auditorio
PALABRAS CLAVES : Plegaduras, Concreto, Auditorio, Biblioteca, Manejo de luz
Plegaduras como columnas
Nueve puntos de apoyo vertical, cada uno con dos pantallas de manera perpendicular en
forma de L. Tres de las L están giradas 90 grados para mayor estabilidad. Las L se ubican
dependiendo de la función del espacio. Las cargas horizontales usan dos vigas paralelas
que se apoyan en las L y se intersectan con otro par de vigas. Las columnas usan poco
material, pero tiene gran sección en la base efectivo en las cargas verticales y horizontales
(sismo).
El uso de estas plegaduras que dejan hueco al interior permiten mover instalaciones
verticales y horizontales sin perforar la estructura.
CARACTERÍSTICAS GENERALES

3. Estructura en planta en auditorio
Estructura en planta 1er piso
Estructura en Corte
Estructura L en Hemiciclo
Estructura L en autditorio
Detalle de instalaciones en estructura

4. SISTEMA PORTANTE
El sistema permite la perforación de
vigas para el paso de las instalaciones,
pues se define una estrategia para
perforar donde haya menos compromiso
estructural.
Escalera
Ésta modifica la superestructura, ya que
el apoyo y su posición geométrica obliga
SISTEMAS
La cimentación de excavación semi
profunda del edificio se sostiene sobre
caissons y la estructura se define
mediante 9 puntos de apoyo vertical.
Cada una está conformada por dos
pantallas de concreto que se disponen
de manera perpendicular (en L). Éstas
conforman cajas que van a ser más
eficientes al ocupar más área en planta y
utilizar menos material.
La conexión de estos elementos, se da
por dos vigas paralelas que entregan su
carga a las columnas y se intersectan
perpendicularmente con otras vigas.
Espacio para axonometría
general mostrando el sistema

5. 1
3
2
1. Obra en proceso
2. Armado de formaletas para los columnas
3. Retiro de formaletas

6. PROCESO CONSTRUCTIVO
EXCAVACIÓN
CIMENTACIÓN
La cimentación del proyecto
es una excavación
semiprofunda que llega a los
-25 mts de profundidad
desde el nivel de la palaza.
El proyecto se apoya sobre 18 caissons: 9 corresponden
con los 9 puntos de apoyo vertical. Tienen un diámetro en
el fuste de 3 metros y 6 metros en la campana. Los otros
nueve son más pequeños, el fuste y campana miden 1.3 y
1.5 metros respectivamente.
ETAPAS

7. LEVANTAMIENTO DE ESTRUCTURA
Se construye estructura vertical y las
losas de entrepiso
SE CONSRUYE EL BOLSILLO DE LUZ
Las formaletas están armadas a partir de
costillas que dan la curvatura sobre la que se
pone el entablado que define la superficie del
elemento.
Costillas de madera, (camones) y costillas
metálicas (cerchas) para la cara interior de
estos.

8. ASPECTOS
PRINCIPALES
La iniciativa con la que se desarrollo este proyecto fue desarrollar un edificio
que articulara e integrara la Universidad Jorge Tadeo Lozano con el centro
de Bogotá.
Los
principales
aprendizajes
obtenidos
durante el
desarrollo
del proyecto
El planteamiento estructural del edificio esta
dado por dos pantallas opuestas que por su
disposición generan mayor estabilidad al
conjunto y evita irregularidad torsional.
El bolsillo de luz evita la relación visual con el
contexto, bloquea la entrada de luz de oriente y
occidente y convierte la luz directa en difusa
mediante la reflexión en sus paredes. Además el
material, el color y la textura rugosa modifican las
cualidades de la luz
Le estructura del edificio además de servir como
soporte al edificio delimita también salas de
reuniones, alberga ductos mecánicos y cuartos
técnicos.
Tanto la estructura como los muros interiores y
exteriores presentan un mismo material a la vista:
concreto claro abujardado. El uso de pocos
materiales facilita el proceso de diseño y
construcción ya que sus coeficientes de
deformaciones y módulos de elasticidad son
similares.

9. APRENDIZAJES
-Destaca del proyecto su concepción unificada de la estructura
portante y los sistemas de instalaciones puesto que se previó
en el diseño que uno no afectara a lo otro.
-La estructura portante no solo debe ser vista como tal sino que
es también un elemento de composición y diseño del interior.
-La búsqueda de eficiencia en la utilización de materiales tanto
por sus implicaciones económicas y ambientales es importante.
-La complejidad del funcionamiento de una estructura portante
no resulta siempre en un buen proyecto visto desde otros
ámbitos (ej. Compositivos) pero en la obra de Bermúdez se
ejemplifica una lógica sencilla que combina y tiene en cuenta
todos los objetivos arquitectónicos para resolver un edificio.
Villazón, Rafael 2006. Érase una vez un edificio, Biblioteca
Universidad Jorge Tadeo Lozano. Bogotá: Ediciones Uniandes.
Bermúdez, Daniel 2010. 4°Lat. N : 2.600 msnm. Madrid:
Lunwerg.
BIBLIOGRAFIA
