8. CIRCUITOS EN SERIE Y DIVISORES DE TENSIÓN
PROPÓSITO
DE LA
SESIÓN
Fue en el año 1600 que
William Gilbert, emplea
por primera vez la
palabra Electricidad y
definió el término de
fuerza eléctrica como el
fenómeno de atracción
que se producía al frotar
ciertas sustancias
El estudiante utiliza el
Simulador de Circuitos
(TINKERCAD) ; y aplica en un
circuito el divisor de tensión
y el divisor de corriente.
Finalmente hace una
analogía con los datos
obtenidos y el momento de
pandemia que vivimos.

9. EN PROCESO

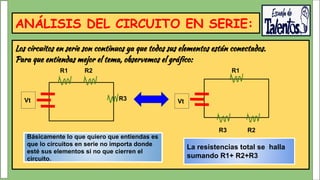

10. ANÁLISIS DEL CIRCUITO EN SERIE:
Los circuitos en serie son continuos ya que todos sus elementos están conectados.
Para que entiendas mejor el tema, observemos el gráfico:
Vt
R1 R2
R3 Vt
R1
R2R3
Básicamente lo que quiero que entiendas es
que lo circuitos en serie no importa donde
esté sus elementos si no que cierren el
circuito.
La resistencias total se halla
sumando R1+ R2+R3

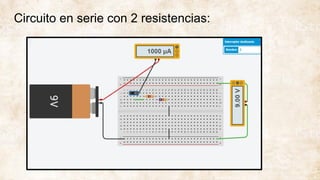

11. Circuito en serie con 2 resistencias:

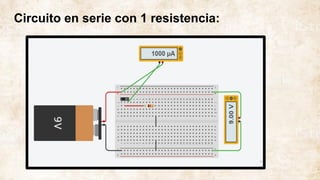

12. Circuito en serie con 1 resistencia:

13. Comparando resultados:
Según lo realizado en Tinkercad
descubrimos que no importa la
cantidad de resistencia que haya
con tal que la suma de todas las
resistencias se han igual a la
resistencia total para que su
intensidad de corriente y su voltaje
también sean iguales,como
observamos en las dos imagenes.

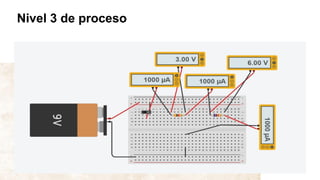

14. Nivel 3 de proceso

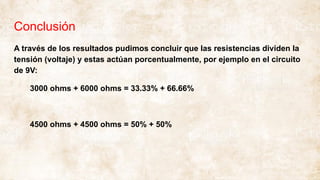

16. Conclusión

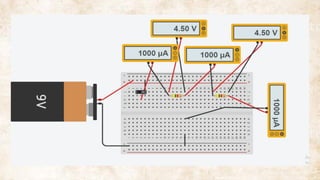

A través de los resultados pudimos concluir que las resistencias dividen la
tensión (voltaje) y estas actúan porcentualmente, por ejemplo en el circuito
de 9V:
3000 ohms + 6000 ohms = 33.33% + 66.66%
4500 ohms + 4500 ohms = 50% + 50%

17. Logrado

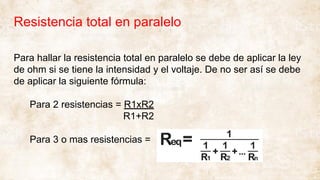

18. Resistencia total en paralelo
Para hallar la resistencia total en paralelo se debe de aplicar la ley
de ohm si se tiene la intensidad y el voltaje. De no ser así se debe
de aplicar la siguiente fórmula:
Para 2 resistencias = R1xR2
R1+R2
Para 3 o mas resistencias =

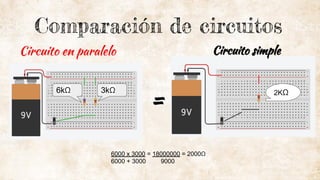

19. Circuito en paralelo Circuito simple
=
Comparación de circuitos
3kΩ 2KΩ6kΩ
6000 x 3000 = 18000000 = 2000Ω
6000 + 3000 9000

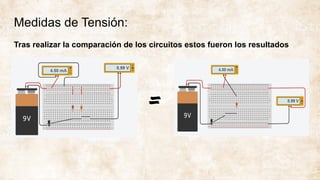

20. Medidas de Tensión:
=
Tras realizar la comparación de los circuitos estos fueron los resultados

23. Culminado
