1. Universidad Fermín Toro
Departamento de Ingeniería
Cabudare Edo. Lara
Informe de física 2 practica #1
AnderbramValera
CI: 24.549.864
SAIA A

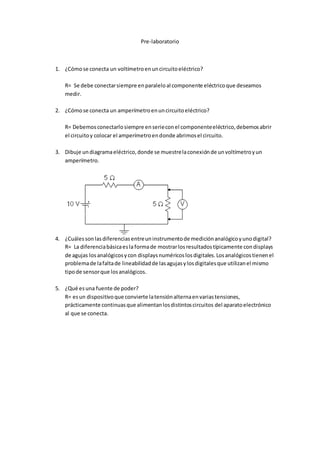

2. Pre-laboratorio
1. ¿Cómose conecta un voltímetroenuncircuitoeléctrico?
R= Se debe conectarsiempre enparaleloal componente eléctricoque deseamos
medir.
2. ¿Cómose conecta un amperímetroenuncircuitoeléctrico?
R= Debemosconectarlosiempre enserieconel componenteeléctrico,debemosabrir
el circuitoy colocar el amperímetroendonde abrimosel circuito.
3. Dibuje undiagramaeléctrico,donde se muestrelaconexiónde unvoltímetroyun
amperímetro.
4. ¿Cuálessonlasdiferenciasentreuninstrumentode mediciónanalógicoyunodigital?
R= La diferenciabásicaesla formade mostrarlosresultadostípicamente condisplays
de agujas losanalógicosycon displaysnuméricoslosdigitales.Losanalógicostienenel
problemade lafaltade lineabilidadde lasagujasylosdigitalesque utilizanel mismo
tipode sensorque losanalógicos.
5. ¿Qué esuna fuente de poder?
R= esun dispositivoque convierte latensiónalternaenvariastensiones,
prácticamente continuasque alimentanlosdistintoscircuitos del aparatoelectrónico
al que se conecta.

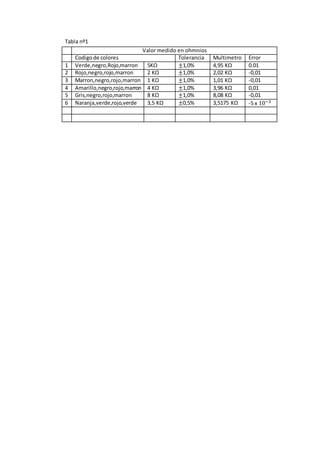

3. Tabla nº1
Valor medido en ohmnios
Codigode colores Tolerancia Multimetro Error
1 Verde,negro,Rojo,marron 5KΩ ±1,0% 4,95 KΩ 0.01
2 Rojo,negro,rojo,marron 2 KΩ ±1,0% 2,02 KΩ -0,01
3 Marron,negro,rojo,marron 1 KΩ ±1,0% 1,01 KΩ -0,01
4 Amarillo,negro,rojo,marron 4 KΩ ±1,0% 3,96 KΩ 0,01
5 Gris,negro,rojo,marron 8 KΩ ±1,0% 8,08 KΩ -0,01
6 Naranja,verde,rojo,verde 3,5 KΩ ±0,5% 3,5175 KΩ -5 x 10−3

6. Tabla nº2
Voltaje DC Valor Medido en Voltios
5 5V
10 10V
20 20V
25 25V
Tabla nº3
Voltaje AC Valor Medido en Voltios (v)
120 120V

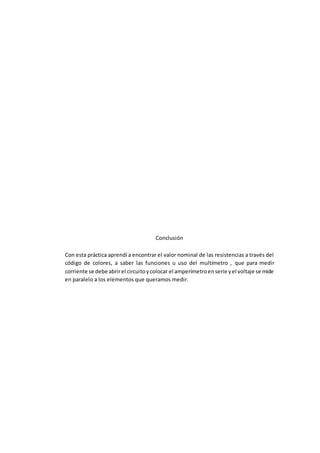

7. Conclusión
Con esta práctica aprendí a encontrar el valor nominal de las resistencias a través del
código de colores, a saber las funciones u uso del multímetro , que para medir
corriente se debe abrirel circuitoycolocar el amperímetroenserie yel voltaje se mide
en paralelo a los elementos que queramos medir.
