Las técnicas de modulación de impulsos codificados (MIC) convierten señales de voz analógicas en flujos digitales de 64 kbits/s para su transmisión. Esto implica muestreo, cuantificación y codificación de las muestras de voz, resultando en un canal MIC de 64 kbits/s. Los sistemas MIC multiplexan 30 canales vocales codificados y uno de señalización en una estructura de trama de 125 microsegundos repetida.

1. TECNICAS DE MODULACIÓN DE IMPULSOS CODIFICADOSJonatan González Risco

2. La manera mas habitual de aplicar las técnicas MIC para los canales vocales que los convierte en flujos vocales de 64 kbits/s.Las funciones de las técnicas mic es ver como un canal vocal analógico es convertido en una señal digital de 64 kbits/s y viceversa de manera que estas señales puedan ser transmitidas con mas ventajas.Generalidades

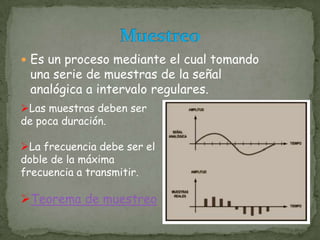

3. Es un proceso mediante el cual tomando una serie de muestras de la señal analógica a intervalo regulares.MuestreoLas muestras deben ser de poca duración.

4. La frecuencia debe ser el doble de la máxima frecuencia a transmitir.

5. Teorema de muestreoEs el proceso mediante el cual a los valores de amplitud muestreados se le asignan valores discretos , tras la cuantificación las muestras serán del tipo digital, porque solo podrán tener un numero finito de valores.A cada intervalo en que se ha dividido la gama de funcionamiento se llama intervalo de cuantificación.Para que esto funcione, cada intervalo de cuantificación esta limitado por dos valores de decisión.Cuantificación

6. Cuantificación

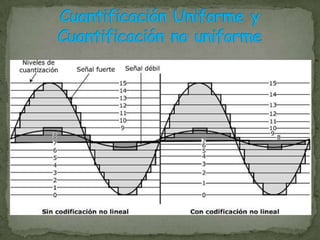

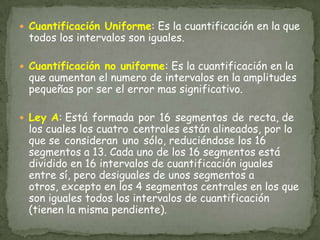

7. Cuantificación Uniforme: Es la cuantificación en la que todos los intervalos son iguales.Cuantificación no uniforme: Es la cuantificación en la que aumentan el numero de intervalos en la amplitudes pequeñas por ser el error mas significativo.Ley A: Estáformadapor16segmentosderecta, de los cuales los cuatrocentrales están alineados, por lo que seconsideranunosólo, reduciéndose los 16 segmentos a 13. Cada uno de los 16 segmentos está dividido en 16 intervalos de cuantificación iguales entre sí, pero desiguales de unos segmentos a otros, excepto en los 4 segmentos centrales en los que son iguales todos los intervalos de cuantificación (tienen la misma pendiente).

8. Cuantificación Uniforme y Cuantificación no uniforme

9. Ley A

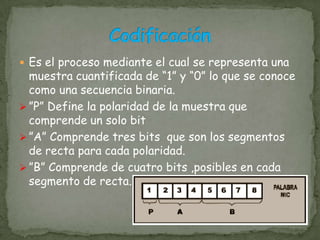

10. Es el proceso mediante el cual se representa una muestra cuantificada de “1” y “0” lo que se conoce como una secuencia binaria.”P” Define la polaridad de la muestra que comprende un solo bit

11. ”A” Comprende tres bits que son los segmentos de recta para cada polaridad.

12. ”B” Comprende de cuatro bits ,posibles en cada segmento de recta.Codificación

13. En los canales MIC se muestrea la señal a una velocidad de 8000 muestras/segundos. Cada muestra la codificamos con 8 bits, el canal vocal queda transformado en un circuito de 8000 muestras/seg. x 8 bits = 64000 bits/seg.A esta señal de datos de 64000 bits/seg se la denomina canal MIC.Canal MIC

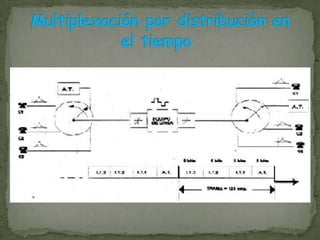

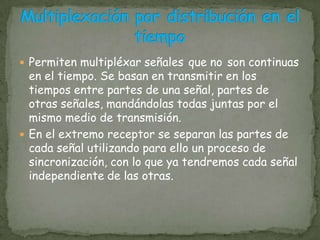

14. Permiten multipléxar señalesque noson continuasen el tiempo. Se basan en transmitir en los tiempos entre partes de una señal, partes de otras señales, mandándolas todas juntas por el mismo medio de transmisión. En el extremo receptor se separan las partes de cada señal utilizando para ello un proceso de sincronización, con lo que ya tendremos cada señal independiente de las otras.Multiplexación por distribución en el tiempo

15. Multiplexación por distribución en el tiempo

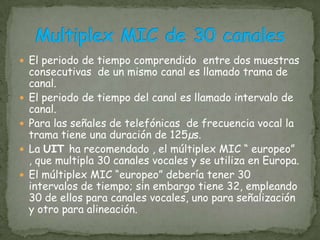

16. El periodo de tiempo comprendido entre dos muestras consecutivas de un mismo canal es llamado trama de canal.El periodo de tiempo del canal es llamado intervalo de canal.Para las señales de telefónicas de frecuencia vocal la trama tiene una duración de 125µs.La UIT ha recomendado , el múltiplex MIC “ europeo” , que multipla 30 canales vocales y se utiliza en Europa.El múltiplex MIC “europeo” debería tener 30 intervalos de tiempo; sin embargo tiene 32, empleando 30 de ellos para canales vocales, uno para señalización y otro para alineación.Multiplex MIC de 30 canales

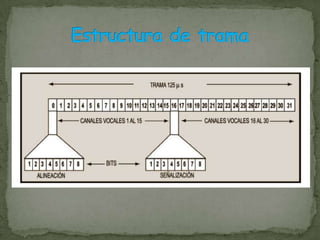

17. Estructura de trama La trama ocupa el intervalo de tiempo comprendido entre dos muestras consecutivas de un mismo canal. La frecuencia de muestreo es de 8000 Hz.

18. La trama está dividida en 32 intervalos de tiempo iguales. Cada intervalo consta de ocho bits.

19. Los intervalos de tiempo está n numerados de 0 a 31.

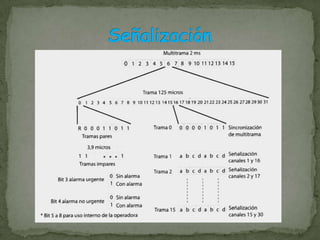

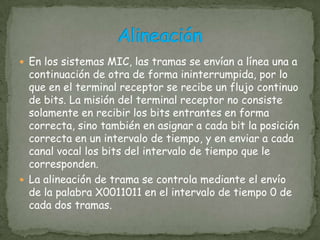

20. El intervalo 0 está reservado para el alineamiento de trama

21. Los intervalos 1 a 15 llevan la información correspondiente a una muestra de cada uno delos canales vocales 1 a 15

22. El intervalo 16 se utiliza para la señalización.

23. Los intervalos 17 a 31 llevan la información correspondiente a una muestra de cada uno de los canales vocales 16 a 30, una vez codificada y con los bits pares invertidos.Estructura de trama

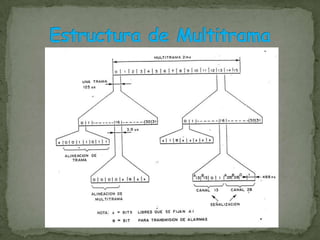

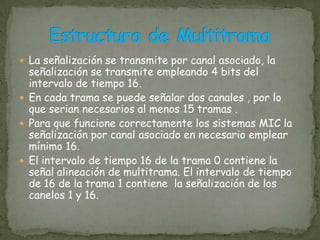

24. La señalización se transmite por canal asociado, la señalización se transmite empleando 4 bits del intervalo de tiempo 16.En cada trama se puede señalar dos canales , por lo que serian necesarios al menos 15 tramas .Para que funcione correctamente los sistemas MIC la señalización por canal asociado en necesario emplear mínimo 16.El intervalo de tiempo 16 de la trama 0 contiene la señal alineación de multitrama. El intervalo de tiempo de 16 de la trama 1 contiene la señalización de los canelos 1 y 16. Estructura de Multitrama
